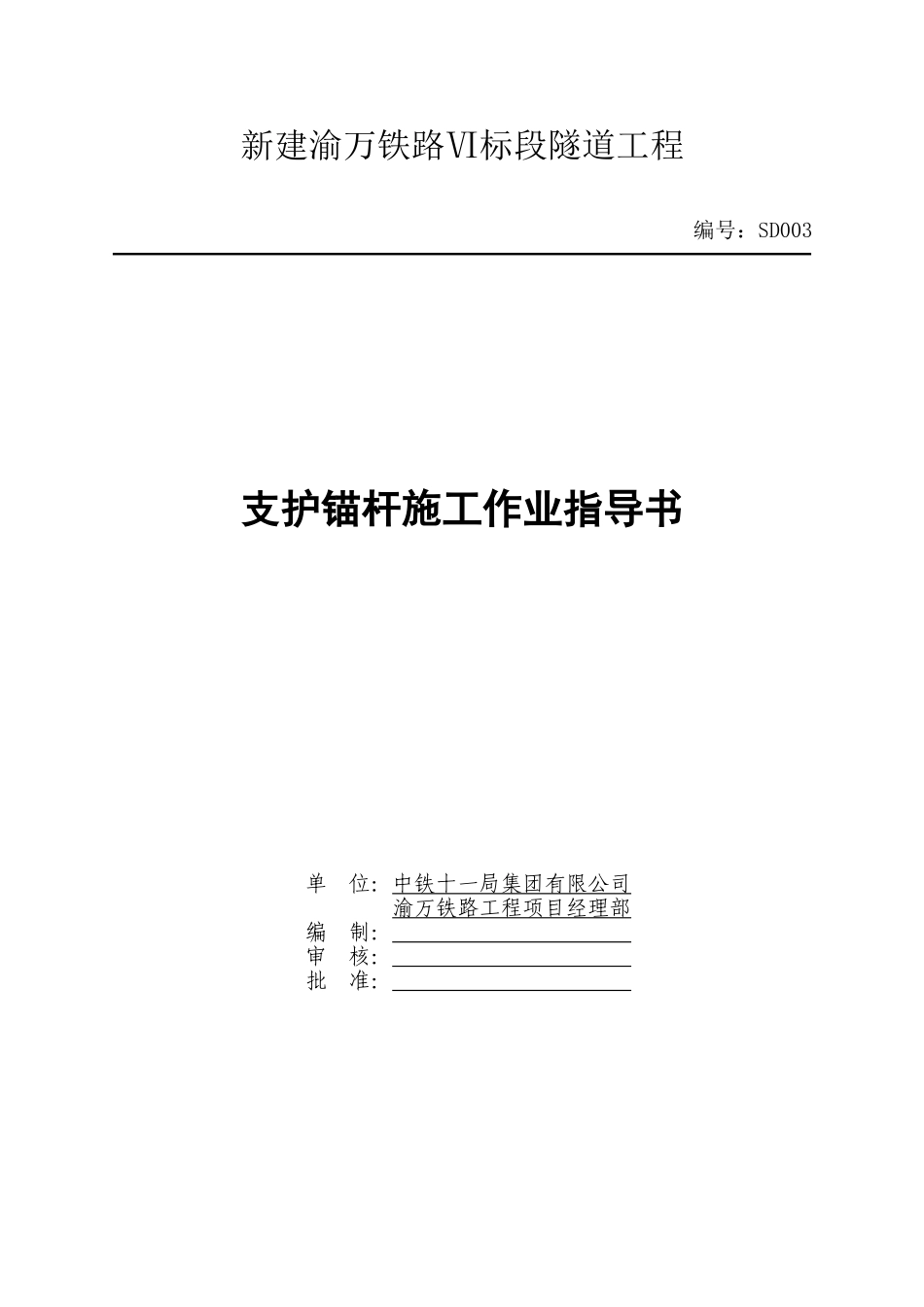

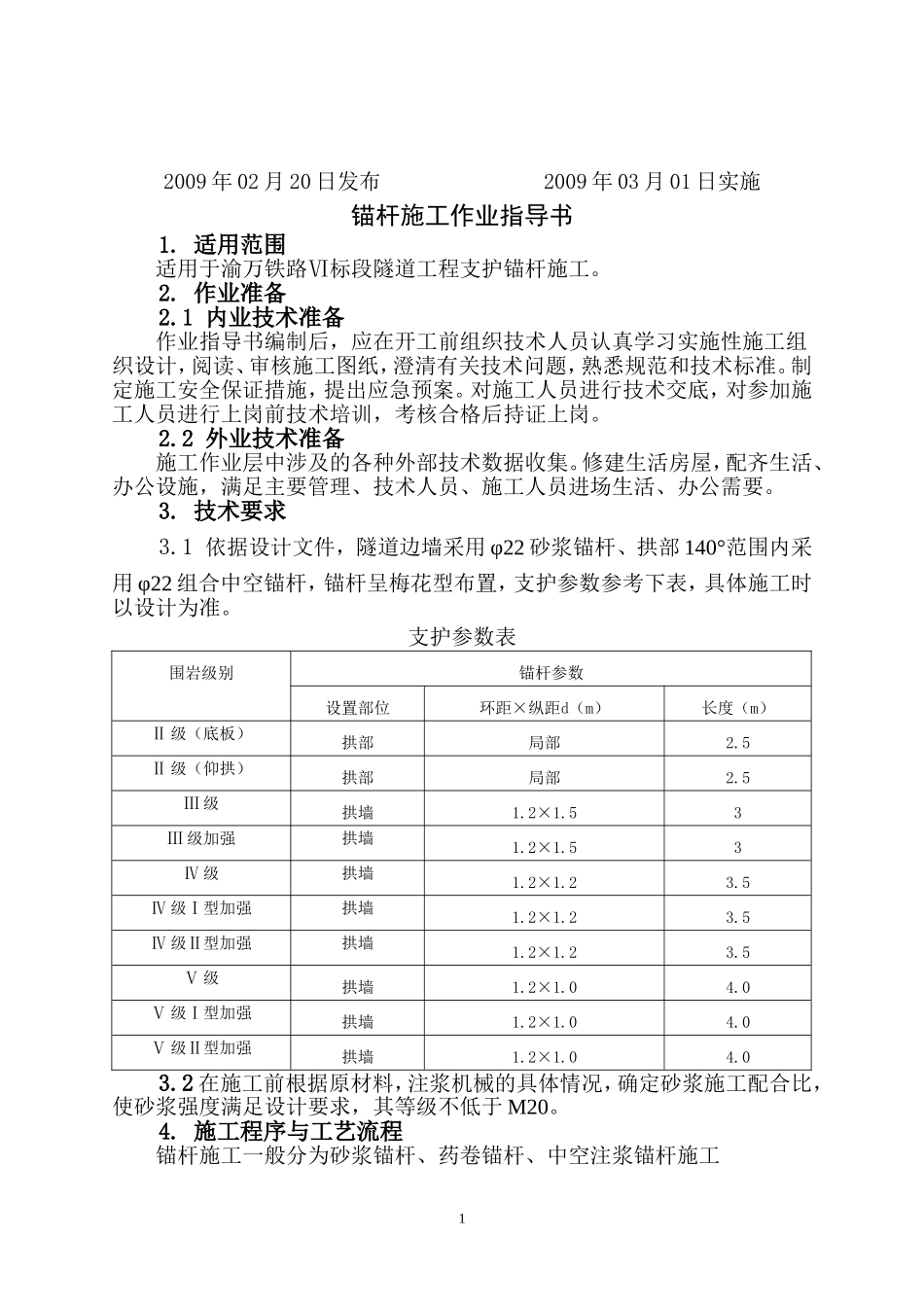

新建渝万铁路Ⅵ标段隧道工程编号：SD003支护锚杆施工作业指导书单位：中铁十一局集团有限公司渝万铁路工程项目经理部编制：审核：批准：2009年02月20日发布2009年03月01日实施锚杆施工作业指导书1.适用范围适用于渝万铁路Ⅵ标段隧道工程支护锚杆施工。2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员、施工人员进场生活、办公需要。3.技术要求3.1依据设计文件，隧道边墙采用φ22砂浆锚杆、拱部140°范围内采用φ22组合中空锚杆，锚杆呈梅花型布置，支护参数参考下表，具体施工时以设计为准。支护参数表围岩级别锚杆参数设置部位环距×纵距d（m）长度（m）Ⅱ级（底板）拱部局部2.5Ⅱ级（仰拱）拱部局部2.5Ⅲ级拱墙1.2×1.53Ⅲ级加强拱墙1.2×1.53Ⅳ级拱墙1.2×1.23.5Ⅳ级Ⅰ型加强拱墙1.2×1.23.5Ⅳ级Ⅱ型加强拱墙1.2×1.23.5Ⅴ级拱墙1.2×1.04.0Ⅴ级Ⅰ型加强拱墙1.2×1.04.0Ⅴ级Ⅱ型加强拱墙1.2×1.04.03.2在施工前根据原材料，注浆机械的具体情况，确定砂浆施工配合比，使砂浆强度满足设计要求，其等级不低于M20。4.施工程序与工艺流程锚杆施工一般分为砂浆锚杆、药卷锚杆、中空注浆锚杆施工14.1施工程序①砂浆锚杆施工程序：施工准备——测量放线——钻孔——注浆——插入锚杆——检验验收②药卷锚杆施工程序：施工准备——测量放线——钻孔——送锚固剂——插入锚杆搅拌——检验验收③中空注浆锚杆施工程序：施工准备——测量放线——钻孔——插入锚杆——插入锚杆——检验验收4.2工艺流程①砂浆锚杆施工工艺②药卷锚杆施工工艺2锚杆制作各项工前准备锚杆钻机就位钻锚杆孔钻孔角度定位锚杆孔位测量放样锚杆孔清孔机械设备保养准备注浆材料注浆设备就位锚孔成孔检查搅拌砂浆注浆插入锚杆锚杆竣工验收安装垫板N施工准备N钻孔电钻检查风动搅拌机结束高压风送锚固卷推进锚杆、搅拌锚固锚固剂达到强度，安装垫板锚杆加工检查清孔③中空注浆锚杆施工工艺3锚杆制作各项工前准备锚杆钻机就位钻锚杆孔钻孔角度定位锚杆孔位测量放样锚杆孔清孔机械设备保养准备注浆材料注浆设备就位锚孔成孔检查搅拌砂浆注浆插入锚杆锚杆竣工验收安装垫板5.施工要求5.1施工准备5.1.1施工前对锚杆的设计参数进行核对，确定砂浆配合比，正确选择施工工艺和施工参数以满足设计要求。5.1.2根据确定的施工参数现场放出锚杆位置并用红漆鲜明标示出钻孔位置。5.1.3锚杆施工应在初喷混凝土后进行，以保证锚杆垫板有较平整的基面。5.2砂浆锚杆施工工艺5.2.1砂浆锚杆施工采用锚杆台车钻眼施工,局部地段可采用自制简易钻孔操作平台架，风动凿岩机按设计要求间距和深度布钻施工，孔径应与杆径配合好，一般孔径比杆径大15mm，这主要考虑注浆管和排气管占用空间。钻孔方向宜适当调整使尽量与岩层主要结构面垂直。5.2.2孔钻好后用高压水将孔眼冲洗干净（若是向下孔还须用高压风吹净水），并用塞子塞紧孔口，防止石碴掉入。5.2.3砂浆锚杆采用先注浆后插杆体，对于向下的锚杆，应将注浆管插入孔底，随后边注浆边向外拔注浆管，直到注满为止。5.2.4对于向上的锚杆，应采用排气注浆法，将内径4～5mm，壁厚1～1.5mm的软塑料排气管沿锚杆全长固定于杆体上，并在孔外留１米左右的富余长度，然后将锚杆缓慢送入孔中至设计位置；将长250～300mm、外径25mm左右的薄壁钢管用早强或超早强水泥固定在孔口位置并将孔口堵密。注浆前应检查排气管，当确认注浆管畅通时即可注浆，注浆时正常情况下有气体排出，当排气管不排气或溢出稀浆时即可停止注浆。锚杆孔注浆压力通过试验确定，施工中根据实际情况作适当调整。5.2.5注浆体积应多余需要体积，将注浆管全部抽出后，应立即迅速插入杆体，可用锤击或通过套筒用风钻冲击，使杆体强行插入钻孔。5.2.6杆体插入孔内的长度不得短于设计长度...
