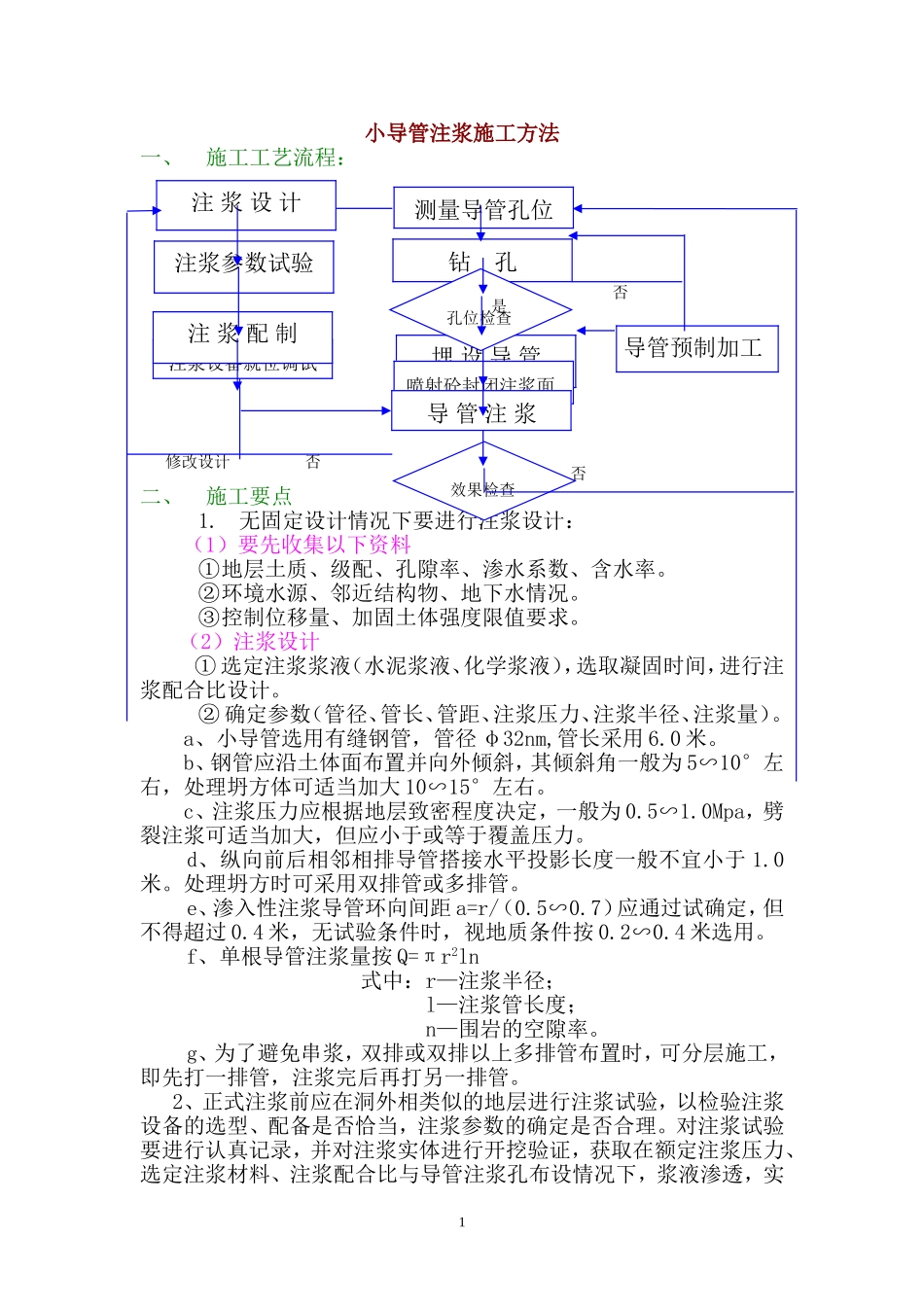

小导管注浆施工方法一、施工工艺流程：二、施工要点1.无固定设计情况下要进行注浆设计：（1）要先收集以下资料①地层土质、级配、孔隙率、渗水系数、含水率。②环境水源、邻近结构物、地下水情况。③控制位移量、加固土体强度限值要求。（2）注浆设计①选定注浆浆液（水泥浆液、化学浆液），选取凝固时间，进行注浆配合比设计。②确定参数（管径、管长、管距、注浆压力、注浆半径、注浆量）。a、小导管选用有缝钢管，管径φ32nm,管长采用6.0米。b、钢管应沿土体面布置并向外倾斜，其倾斜角一般为5∽10°左右，处理坍方体可适当加大10∽15°左右。c、注浆压力应根据地层致密程度决定，一般为0.5∽1.0Mpa，劈裂注浆可适当加大，但应小于或等于覆盖压力。d、纵向前后相邻相排导管搭接水平投影长度一般不宜小于1.0米。处理坍方时可采用双排管或多排管。e、渗入性注浆导管环向间距a=r/（0.5∽0.7）应通过试确定，但不得超过0.4米，无试验条件时，视地质条件按0.2∽0.4米选用。f、单根导管注浆量按Q=πr2ln式中：r—注浆半径；l—注浆管长度；n—围岩的空隙率。g、为了避免串浆，双排或双排以上多排管布置时，可分层施工，即先打一排管，注浆完后再打另一排管。2、正式注浆前应在洞外相类似的地层进行注浆试验，以检验注浆设备的选型、配备是否恰当，注浆参数的确定是否合理。对注浆试验要进行认真记录，并对注浆实体进行开挖验证，获取在额定注浆压力、选定注浆材料、注浆配合比与导管注浆孔布设情况下，浆液渗透，实1测量导管孔位钻孔埋设导管喷射砼封闭注浆面导管注浆孔位检查效果检查导管预制加工注浆设备就位调试注浆配制注浆参数试验注浆设计否是否否修改设计际的注浆半径、土体固结时间及强度等实际资料，作为制定注浆参数的依据。3、导管加工必由现场专业车间进行，其注浆孔必须用钻床成孔，尾部必须加焊φ6管箍，并经质检人员检验合格方可交付使用。如图示4、钻孔，打小导管导管孔钻打前，进行孔位测量放样，孔位测量应用仪器进行，做到位置准确，钻孔要按放样进行，并设方向架控制钻孔方位，使孔位外扦角度符合设计要求。钻孔完成后，要用高压风、水清洗，吹冲干净孔内砂尘及积水。所有钻孔完成均要进行检验，不合格孔要重打。钻孔可用台车或手持风枪将小导管沿孔达入。对砂类土，可用φ20mm钢管制作吹风管将吹风管缓缓扦入土中用高压风射孔。成孔后将小导管扦入。5、注浆注浆前先喷砼封闭掌子面以防漏浆，对于强行打入的钢管应先冲清管内积物，然后再注浆，注浆顺序由下向上进行，浆液可用拌合机搅拌或人工搅拌。（1）、单液注浆水泥浆水灰比一般为1.5:1，1.0：1.0、0.8:1.0三个待级，浆液由稀到浓逐级变换，即先注稀浆，然后逐步变浓直到0.8:1.0为止。考虑到注浆后需尽快开挖，注浆宜用普通水泥或早强水泥，可掺减水剂。（2）、水泥、水玻璃注浆在地下水丰富或有淤泥、流砂等复杂地质条件下，宜选用水泥与水玻璃双液法注浆，注浆时将两种不同的浆液分放在两个溶器内，如图示，使用双液注浆泵或两台注浆泵按配合比分别吸入两种浆液，两种浆液在混合器混合后注入注浆管。配合比一般为：水泥浆水灰比1.25:1∽0.5:1，水玻璃模数以2.4∽2.8为宜。水玻璃浓度使用范围为30∽45波美度。（3）注浆异常处理：①、在注浆过程中，如发生浆液从其它孔流出的现象，这种现象为串浆，发生串浆时，在有多台注浆机的条件下，应同时注浆，无条件时应将串浆孔及时堵塞。②、单液注水泥浆压力突然升高，则可能发生堵管，应停机检查。发现堵管时，要敲打或滚动以疏通注浆管，无法疏通时要拆管。③、水泥与水玻璃双注浆压力突然升高，则应关停水玻璃泵，进行单液注浆泵或注清水，等泵压力正常时，再进行双液注浆。④、清场：注浆完成应立即清场，退出所有注浆设备，并清除完设备内浆液后应用清水再次清洗，直至完全清净设备内浆液，保持设备使用前的清洁完好状态，以备下次再用。6、注浆后开挖。注浆完后，待小导管注浆凝后方可进行开挖，开挖必须遵循多2钻眼，钻浅眼,少装药,强支护的原则,每循环进尺一般1.0∽1.5米,但在处坍方体时一般为0.5∽0.8米。必要需设钢支撑或钢格栅。三、设备配置及劳力组...
