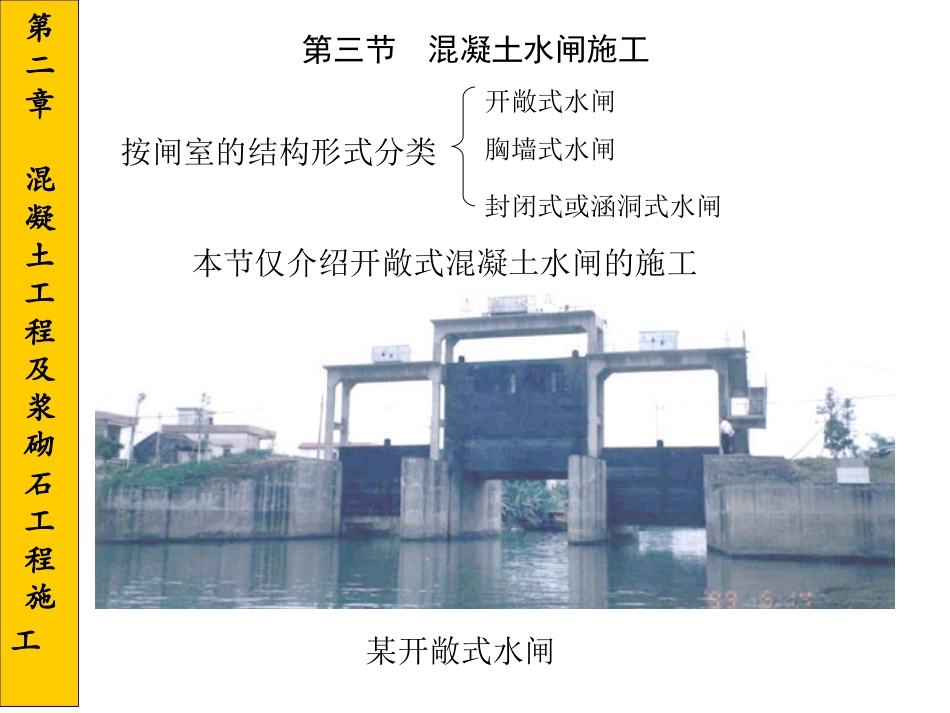

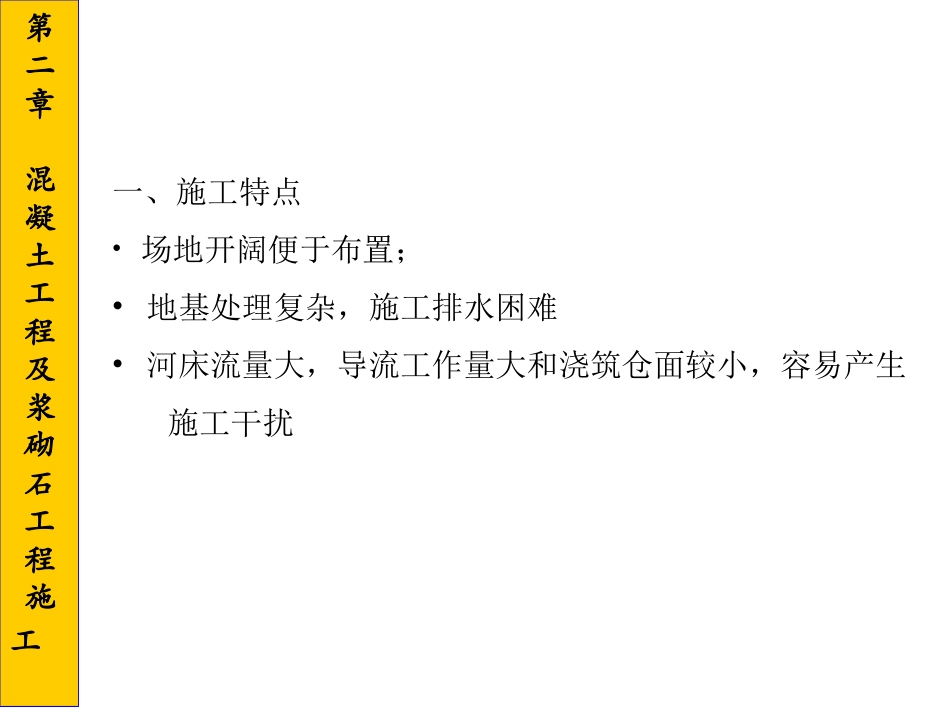

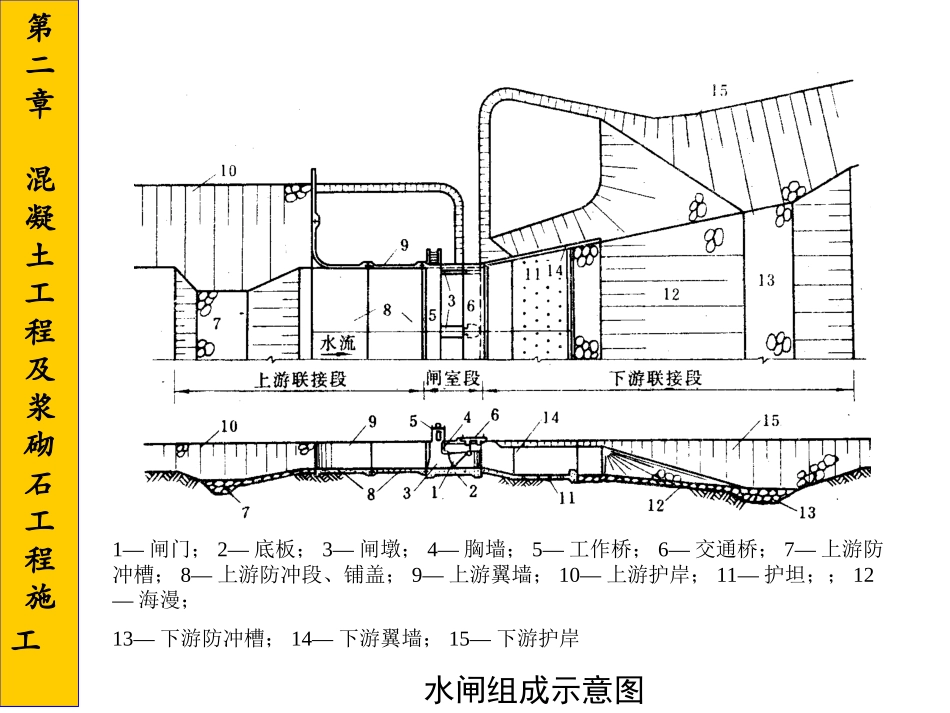

第三节混凝土水闸施工第二章混凝土工程及浆砌石工程施工某开敞式水闸按闸室的结构形式分类开敞式水闸胸墙式水闸封闭式或涵洞式水闸本节仅介绍开敞式混凝土水闸的施工第二章混凝土工程及浆砌石工程施工1—闸门；2—底板；3—闸墩；4—胸墙；5—工作桥；6—交通桥；7—上游防冲槽；8—上游防冲段、铺盖；9—上游翼墙；10—上游护岸；11—护坦；；12—海漫；13—下游防冲槽；14—下游翼墙；15—下游护岸水闸组成示意图第二章混凝土工程及浆砌石工程施工一、施工特点•场地开阔便于布置；•地基处理复杂，施工排水困难•河床流量大，导流工作量大和浇筑仓面较小，容易产生施工干扰第二章混凝土工程及浆砌石工程施工二、水闸施工的施工程序水闸施工的施工环节较多，但各道施工环节并非依次进行而是按流水作业方式进行施工。其程序大致如下：1）导流工程施工2）基坑开挖与降水排水3）基础处理与防渗设施施工4）混凝土工程（闸室与上下游连接段）施工5）砌石工程6）回填土工程7）闸门与启闭机的安装8）围堰或坝埂的拆除其中混凝土工程是水闸施工中的主要环节。第二章混凝土工程及浆砌石工程施工三、闸基开挖与处理1、软基开挖注意事项•排除基坑内积水：采用人工降低地下水位法管井法轻型井点法•稳定基坑边坡：采用滤水拦砂法苇捆叠砌柴枕等•防止地面雨水流入基坑：在基坑外缘开挖截水沟，将水引至附近河道•预留保护层：基坑开挖后，如不能及时进行底板混凝土浇筑或海漫等砌石工程，均应在挖至接近设计高程面时预留。•基础面保护层人工开挖：为了避免对地基土的扰动，基坑底部50cm厚的保护层必须人工开挖。第二章混凝土工程及浆砌石工程施工1）为保证土基承载能力和湿度要求，通常应进行地基基础面处理：•砂砾地基基础面：在地面平整后，将土基面层洒水浸湿15cm以上，再浇筑一层10～20cm厚的贫混凝土垫层•软粘土地基基础面：先铺一层10～20cm厚的碎石垫层，上铺一层5cm厚的湿砂，经压实后再浇混凝土垫层。2）若软基承载力不满足要求，常用处理方法如下：2、土基处理•以砂土或重粉质壤土置换软弱土并分层夯实的方法•打砂井或在地层插埋塑料排水板从而加速软基土排水固结的方法•用振冲器成孔后填以砂砾石桩从而加固地基的方法•将预制沉井沉入地基的方法等等第二章混凝土工程及浆砌石工程施工四、混凝土水闸的施工1、浇筑混凝土水闸应遵循的施工原则•先深后浅先浇深基础，再浇浅基础。安全减少排水工作量原因•先重后轻先浇自重大的部分，可以使基础及早沉实，预沉一段时间之后再浇筑重较小部分。减少沉陷差原因：•先高后矮具体而言，应先浇闸室段，后浇上下游连接段（翼墙、消力池等）原因：平衡施工力量，并减少彼此间施工干扰•先主后次在保证重点部位建设的前提下，穿插安排一些次要、零星的浇筑项目，以便流水作业。第二章混凝土工程及浆砌石工程施工2、水闸底板与闸墩的施工1）关键性的施工环节•浇筑中，应随时检查模板与支架的稳定情况以及钢筋、止水和预埋件的所在位置，发现异常立即纠正。•浇筑混凝土时，要认真做好平仓工作，禁止使用振捣器（而辅于人工铁钎插捣）平仓，以免造成砂浆与粗骨料分离。•混凝土浇筑至顶面时，应随即抹平并排除泌水，定浆之后再次抹面，以防止出现松顶和表面干缩裂缝。•混凝土浇筑完毕，要及时覆盖，在面层凝结后随即浇水养护。第二章混凝土工程及浆砌石工程施工2）水闸底板——平底板的混凝土的浇筑反拱底板：上、下游带有齿坎的平底板:①立模只需在侧模板，侧模板则通过斜撑、地龙木等固定于木桩上。水闸底板的施工包括：立模、绑扎钢筋、架立仓面脚手架、清仓、浇筑混凝土等②绑扎钢筋•采用预制砂浆垫块上的细铅丝绑扎底板的下层钢筋；•底板面层钢筋则应固定在预制的混凝土四棱台支柱上③架立仓面脚手架•当用双轮手推车或机动翻斗车运混凝土时，需架立。•若用泵送或吊罐运输混凝土时，可不设。第二章混凝土工程及浆砌石工程施工•材料：底层和面层混凝土一般选用抗侵蚀、耐冲磨的高强度等级的普通水泥或硅酸盐水泥，采用的粗骨料其粒径较小；中间层混凝土选用标号较低的粉煤灰水泥以及粒径较大的粗骨料。④浇筑混凝土•浇筑方式...
