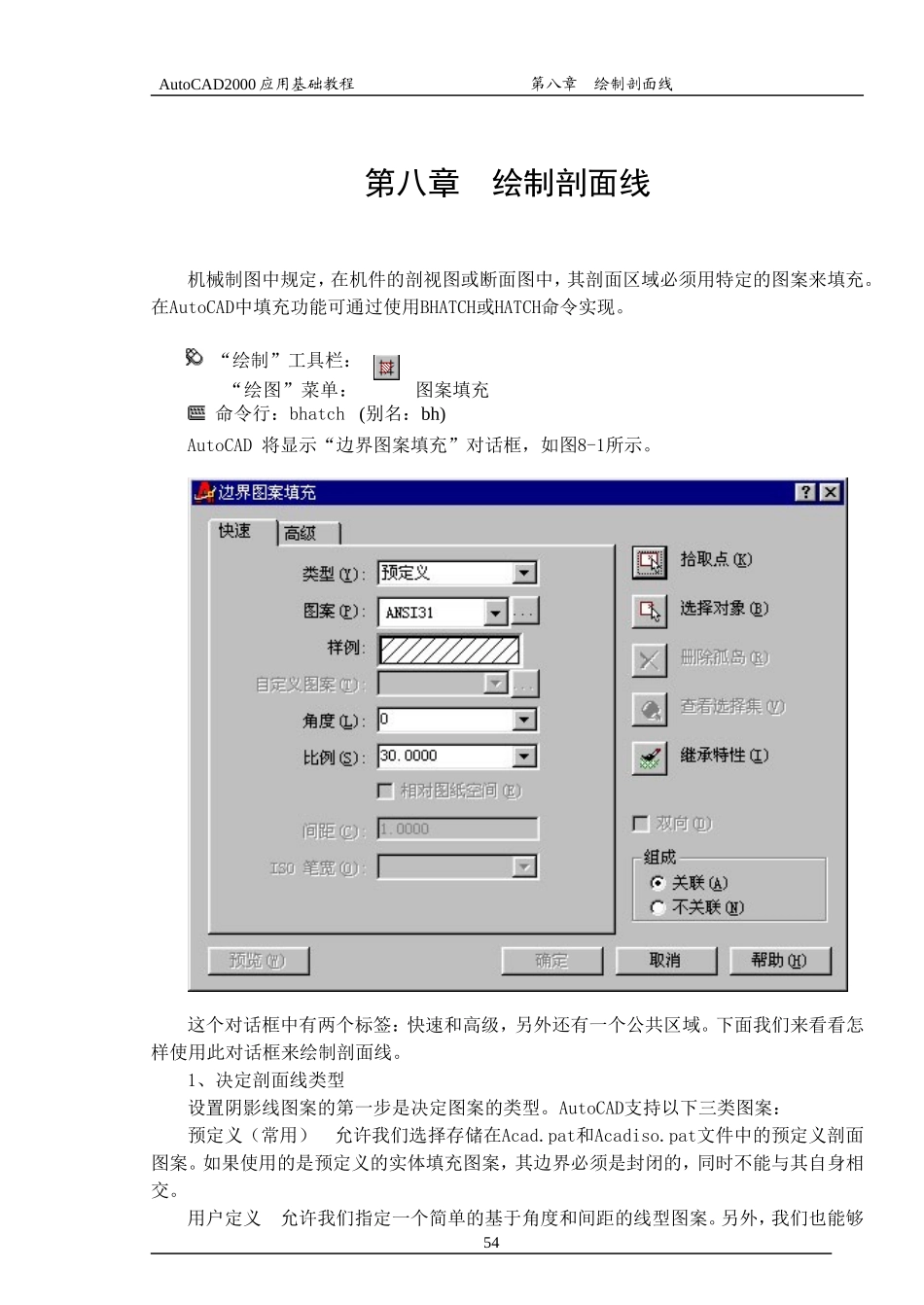

第八章 绘制剖面线_第1页
1/3

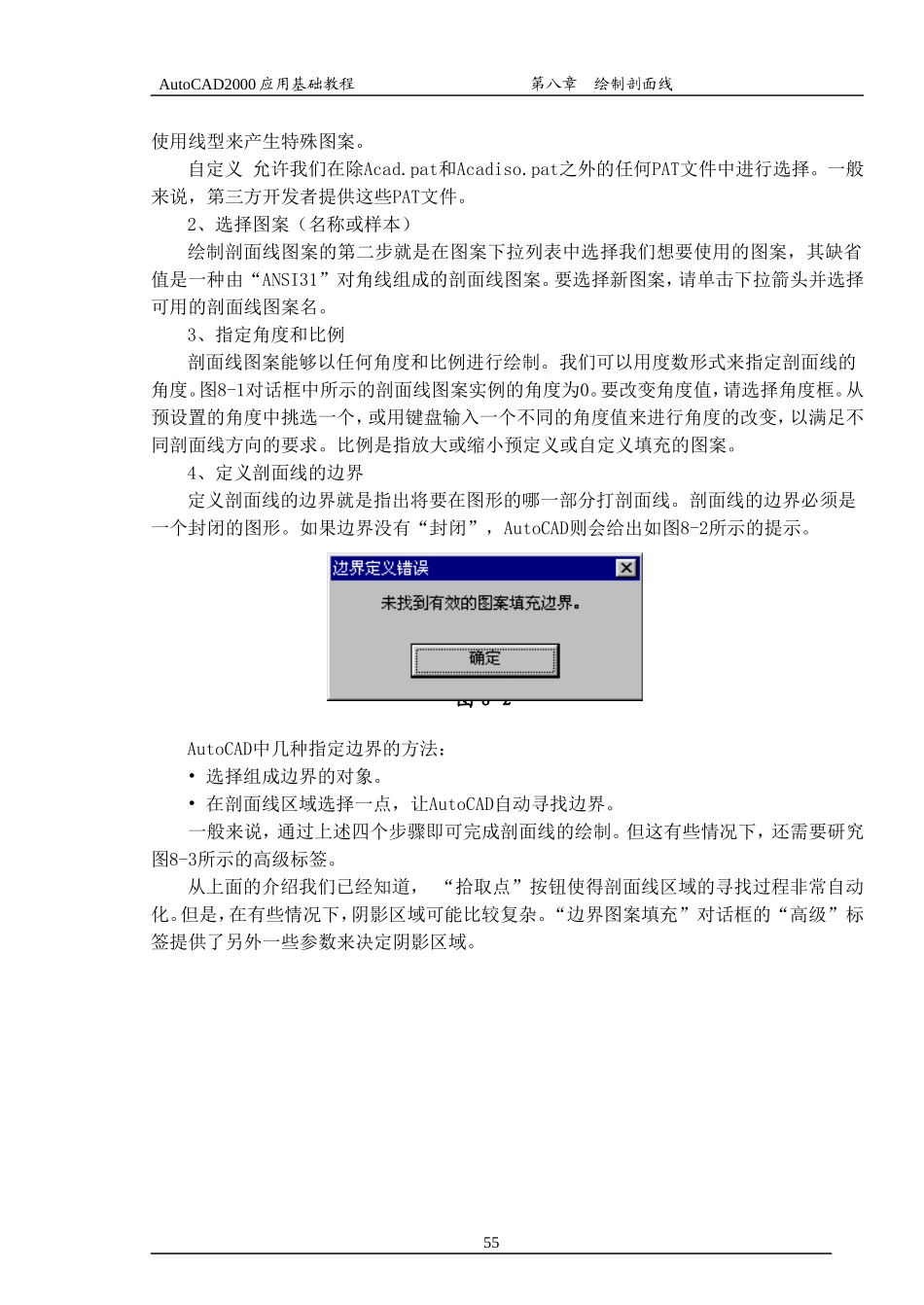

第八章 绘制剖面线_第2页
2/3

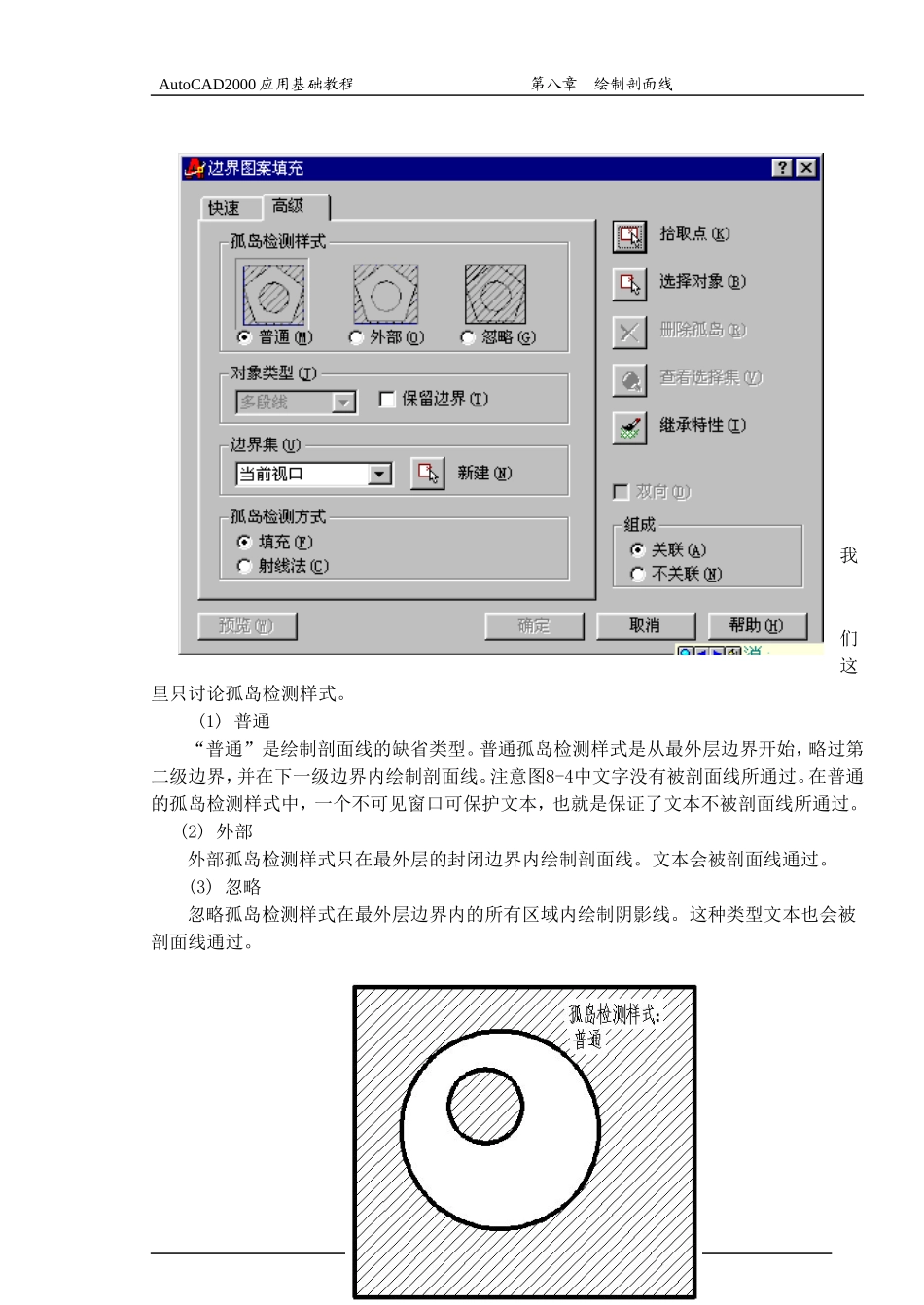

第八章 绘制剖面线_第3页
3/3
AutoCAD2000应用基础教程第八章绘制剖面线第八章绘制剖面线机械制图中规定,在机件的剖视图或断面图中,其剖面区域必须用特定的图案来填充。在AutoCAD中填充功能可通过使用BHATCH或HATCH命令实现。“绘制”工具栏:“绘图”菜单:图案填充命令行:bhatch(别名:bh)AutoCAD将显示“边界图案填充”对话框,如图8-1所示。这个对话框中有两个标签:快速和高级,另外还有一个公共区域。下面我们来看看怎样使用此对话框来绘制剖面线。1、决定剖面线类型设置阴影线图案的第一步是决定图案的类型。AutoCAD支持以下三类图案:预定义(常用)允许我们选择存储在Acad.pat和Acadiso.pat文件中的预定义剖面图案。如果使用的是预定义的实体填充图案,其边界必须是封闭的,同时不能与其自身相交。用户定义允许我们指定一个简单的基于角度和间距的线型图案。另外,我们也能够54图8-1AutoCAD2000应用基础教程第八章绘制剖面线使用线型来产生特殊图案。自定义允许我们在除Acad.pat和Acadiso.pat之外的任何PAT文件中进行选择。一般来说,第三方开发者提供这些PAT文件。2、选择图案(名称或样本)绘制剖面线图案的第二步就是在图案下拉列表中选择我们想要使用的图案,其缺省值是一种由“ANSI31”对角线组成的剖面线图案。要选择新图案,请单击下拉箭头并选择可用的剖面线图案名。3、指定角度和比例剖面线图案能够以任何角度和比例进行绘制。我们可以用度数形式来指定剖面线的角度。图8-1对话框中所示的剖面线图案实例的角度为0。要改变角度值,请选择角度框。从预设置的角度中挑选一个,或用键盘输入一个不同的角度值来进行角度的改变,以满足不同剖面线方向的要求。比例是指放大或缩小预定义或自定义填充的图案。4、定义剖面线的边界定义剖面线的边界就是指出将要在图形的哪一部分打剖面线。剖面线的边界必须是一个封闭的图形。如果边界没有“封闭”,AutoCAD则会给出如图8-2所示的提示。AutoCAD中几种指定边界的方法:•选择组成边界的对象。•在剖面线区域选择一点,让AutoCAD自动寻找边界。一般来说,通过上述四个步骤即可完成剖面线的绘制。但这有些情况下,还需要研究图8-3所示的高级标签。从上面的介绍我们已经知道,“拾取点”按钮使得剖面线区域的寻找过程非常自动化。但是,在有些情况下,阴影区域可能比较复杂。“边界图案填充”对话框的“高级”标签提供了另外一些参数来决定阴影区域。55图8-2AutoCAD2000应用基础教程第八章绘制剖面线我们这里只讨论孤岛检测样式。(1)普通“普通”是绘制剖面线的缺省类型。普通孤岛检测样式是从最外层边界开始,略过第二级边界,并在下一级边界内绘制剖面线。注意图8-4中文字没有被剖面线所通过。在普通的孤岛检测样式中,一个不可见窗口可保护文本,也就是保证了文本不被剖面线所通过。(2)外部外部孤岛检测样式只在最外层的封闭边界内绘制剖面线。文本会被剖面线通过。(3)忽略忽略孤岛检测样式在最外层边界内的所有区域内绘制阴影线。这种类型文本也会被剖面线通过。56图8-3图8-4
