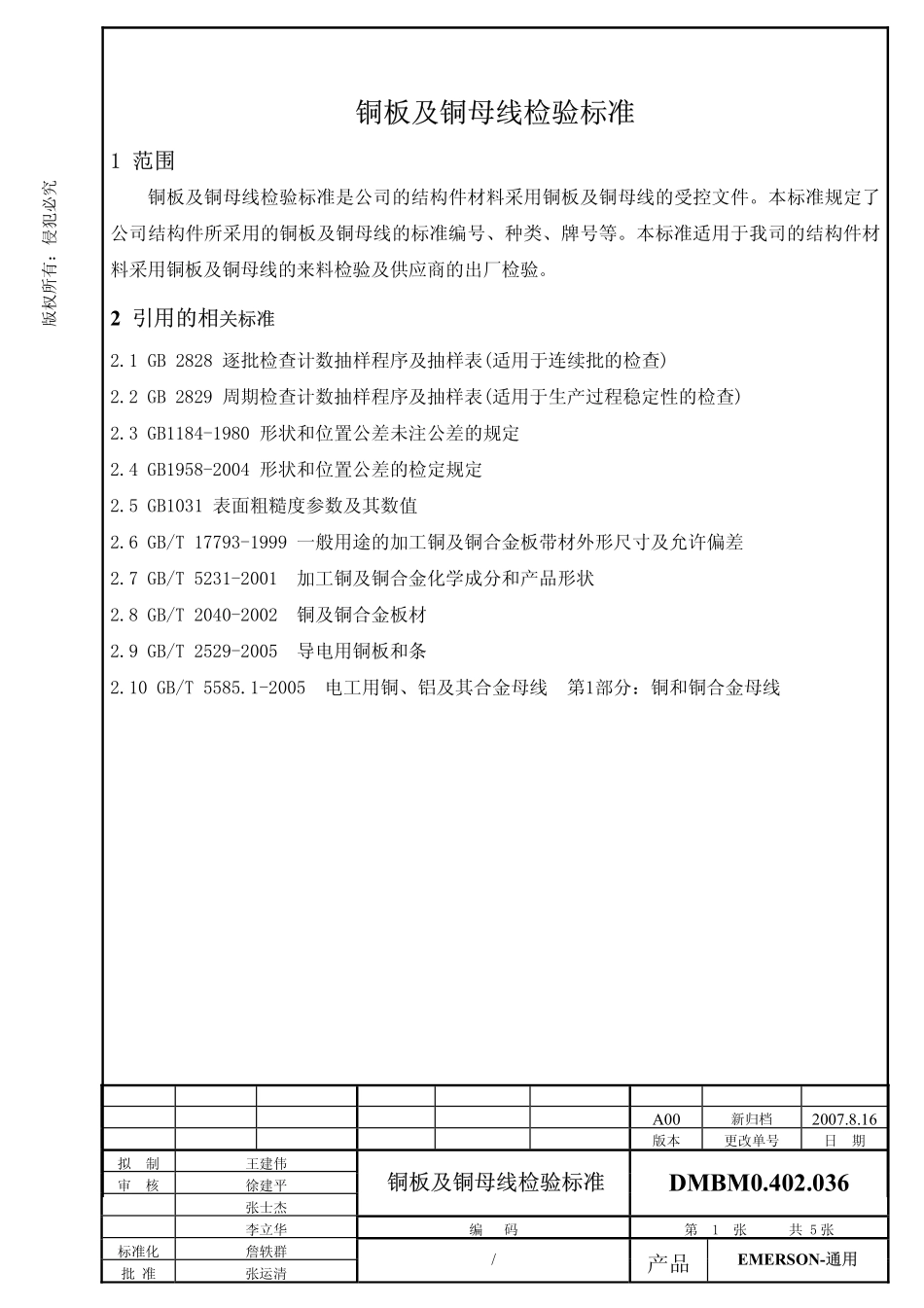

A00新归档2007.8.16版本更改单号日期拟制王建伟审核徐建平张士杰铜板及铜母线检验标准DMBM0.402.036李立华编码第1张共5张标准化詹轶群批准张运清/产品EMERSON-通用铜板及铜母线检验标准1范围铜板及铜母线检验标准是公司的结构件材料采用铜板及铜母线的受控文件。本标准规定了公司结构件所采用的铜板及铜母线的标准编号、种类、牌号等。本标准适用于我司的结构件材料采用铜板及铜母线的来料检验及供应商的出厂检验。2引用的相关标准2.1GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)2.2GB2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)2.3GB1184-1980形状和位置公差未注公差的规定2.4GB1958-2004形状和位置公差的检定规定2.5GB1031表面粗糙度参数及其数值2.6GB/T17793-1999一般用途的加工铜及铜合金板带材外形尺寸及允许偏差2.7GB/T5231-2001加工铜及铜合金化学成分和产品形状2.8GB/T2040-2002铜及铜合金板材2.9GB/T2529-2005导电用铜板和条2.10GB/T5585.1-2005电工用铜、铝及其合金母线第1部分：铜和铜合金母线版权所有：侵犯必究拟制王建伟审核徐建平A00/新归档2007.8.16张士杰DMBM0.402.036版本更改方式更改单号日期标准化詹轶群第2张版权所有：侵犯必究3技术要求3.1牌号及状态公司结构件所采用的铜板使用牌号为二号铜的纯铜，代号T2。铜母线使用牌号为二号铜的纯铜，代号TM。A．所使用的铜板的状态、规格应符合下表：规格/mm牌号状态厚度宽度长度热轧(R)4～60软(M)1/8硬(Y8)1/2硬(Y2)T2硬(Y)0.2～12≤3000≤6000我公司使用的铜板为T2Y2,状态选用1/2硬（Y2）B．所使用的铜母线的状态、规格应符合下表:规格/mm牌号状态厚度宽度长度软态(M)TM硬态(Y)2.24～5016~400≤8000我公司使用的铜母线为TMY,状态选用硬态（Y）.3.2化学成分元素代号Cu+AgBiSbAsFePbS百分含量%99.900.0010.0020.0020.0050.0050.0053.3力学性能铜板的力学性能：牌号状态拉伸强度Rm(MPa)伸长率A11.3(%)维氏硬度HV热轧(R)≥195≥30——软(M)≥205≥30——1/8硬(Y8)215~275≥2555～1001/2硬(Y2)245~345≥875～120T2硬(Y)≥295≥3≥80拟制王建伟审核徐建平A00/新归档2007.8.16张士杰DMBM0.402.036版本更改方式更改单号日期标准化詹轶群第3张版权所有：侵犯必究铜母线的力学性能：型号抗拉强度Rm(MPa)伸长率(%)布氏硬度HBTMR≥206≥35——TMY————≥205厚度不大于10mm的铜板的弯曲性能弯曲试验牌号状态厚度(mm)弯曲角度(°)弯曲半径弯曲结果热轧(R)软(M)1/8硬(Y8)≤5＞5～101801800.5倍板厚0.5倍板厚T21/2硬(Y2)硬(Y)≤10901.0倍板厚弯曲外侧不应有肉眼可见的裂纹，内侧不应有皱褶铜母线的弯曲性能：铜母线的宽边弯曲90°，表面应不出现裂纹，弯曲圆柱的直径应按厚度选定，应符合下表规定。厚度a（mm）弯曲半径（mm）a≤2.822.8＜a≤4.7544.75＜a≤10.00810.00＜a≤25.001625.00＜a323.4导电性能牌号状态20℃时的导电率IACS(%).不小于20℃时的直流电阻率Ω*mm2/m热轧(R)软(M)100≤0.0172411/8硬(Y8)99≤0.0172411/2硬(Y2)97≤0.01777T2硬(Y)96≤0.01777TMR(软)100≤0.017241TMY(硬)97≤0.017773.5表面质量铜板、铜母线的表面应清洁，不应有裂缝、起皮、夹杂、汽泡和压折。铜板和铜母线断口不应有分层、气孔，允许有局部的不使厚度超出偏差的划伤、斑点、凹坑、皱纹、氧化铜、压入物和辊印等缺陷。拟制王建伟审核徐建平A00/新归档2007.8.16张士杰DMBM0.402.036版本更改方式更改单号日期标准化詹轶群第4张版权所有：侵犯必究3.7厚度允许偏差铜板厚度的允许偏差（冷轧）（单位：mm）宽度≤400>400～700>700～1000>1000～1250厚度允许偏差(±)厚度普通级较高级普通级较高级普通级较高级普通级较高级0.2～0.30.0250.0200.0300.025>0.3～0.40.0300.0250.0400.0300.0600.050>0.4～0.50.0350.0300.0500.0400.0700.060>0.5～0.80.0400.0350.0600.0500.0900.0800.1000.080>0.8～1.20.0500.0400.0800.0600.1000.0900.1200.100>1.2～2.00.0600.0500.1000.0800.1200.1000.1500.120>2.0～3.20.0800.0600.1200.1000.1500.1200.1800.150>3.2～5.00.1000.0800.1500.1200.1800.1500.2200.200>5.0～8.00.130...
