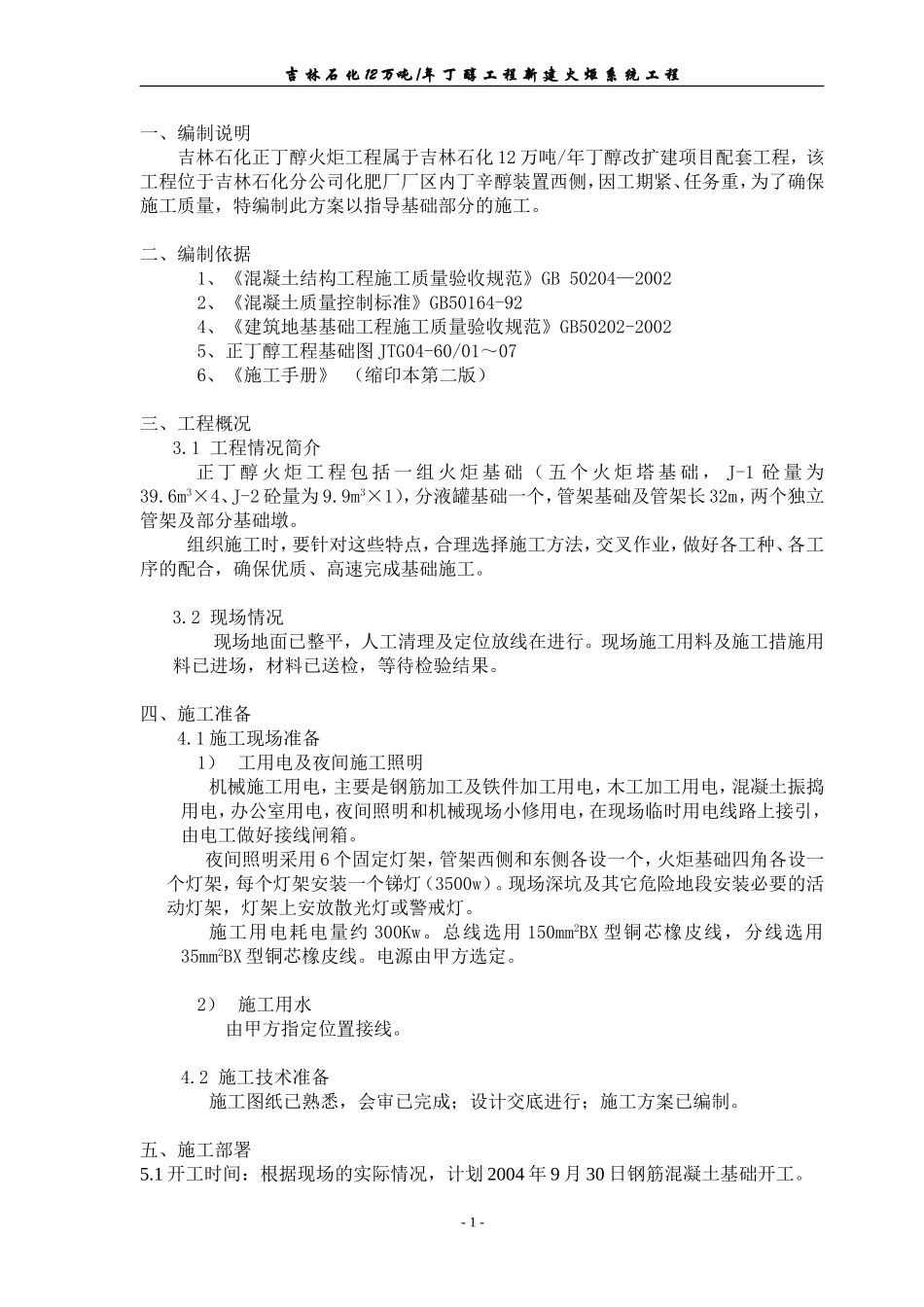

吉林石化12万吨/年丁醇工程新建火炬系统工程一、编制说明吉林石化正丁醇火炬工程属于吉林石化12万吨/年丁醇改扩建项目配套工程，该工程位于吉林石化分公司化肥厂厂区内丁辛醇装置西侧，因工期紧、任务重，为了确保施工质量，特编制此方案以指导基础部分的施工。二、编制依据1、《混凝土结构工程施工质量验收规范》GB50204—20022、《混凝土质量控制标准》GB50164-924、《建筑地基基础工程施工质量验收规范》GB50202-20025、正丁醇工程基础图JTG04-60/01～076、《施工手册》（缩印本第二版）三、工程概况3.1工程情况简介正丁醇火炬工程包括一组火炬基础（五个火炬塔基础，J-1砼量为39.6m3×4、J-2砼量为9.9m3×1），分液罐基础一个，管架基础及管架长32m，两个独立管架及部分基础墩。组织施工时，要针对这些特点，合理选择施工方法，交叉作业，做好各工种、各工序的配合，确保优质、高速完成基础施工。3.2现场情况现场地面已整平，人工清理及定位放线在进行。现场施工用料及施工措施用料已进场，材料已送检，等待检验结果。四、施工准备4.1施工现场准备1）工用电及夜间施工照明机械施工用电，主要是钢筋加工及铁件加工用电，木工加工用电，混凝土振捣用电，办公室用电，夜间照明和机械现场小修用电，在现场临时用电线路上接引，由电工做好接线闸箱。夜间照明采用6个固定灯架，管架西侧和东侧各设一个，火炬基础四角各设一个灯架，每个灯架安装一个锑灯（3500w）。现场深坑及其它危险地段安装必要的活动灯架，灯架上安放散光灯或警戒灯。施工用电耗电量约300Kw。总线选用150mm2BX型铜芯橡皮线，分线选用35mm2BX型铜芯橡皮线。电源由甲方选定。2）施工用水由甲方指定位置接线。4.2施工技术准备施工图纸已熟悉，会审已完成；设计交底进行；施工方案已编制。五、施工部署5.1开工时间：根据现场的实际情况，计划2004年9月30日钢筋混凝土基础开工。-1-吉林石化12万吨/年丁醇工程新建火炬系统工程5.2施工顺序：施工期间土方工程考虑到挖掘机挖土顺序，先进行火炬基础的挖土，火炬基础土方工程首先挖J-2再挖基础J-1，并且地梁同J-1进行一起施工。管架基础采用整体大开挖。考虑到管架柱Z-1;Z-2浇筑高度过高，并且与其它结构不相联为独立结构，从施工质量考虑施工难度大，为了保证支撑体系的稳定性，井字架采用特殊加固措施具体方法在后面叙述。5.3资源配置5.3.1上部结构全部采用竹胶合板模板，木方钢筋组合卡具以及对拉螺栓。5.3.2基础部分采用组合钢模。5.3.3管架及两个独立管架支撑体系采用钢脚手架，基础部分支撑体系全部采用木方5.3.4垂直运输采用16T吊车，负责钢筋、模板及脚手架材料的运输。混凝土浇筑采用汽车吊施工，现场集中搅拌站供应混凝土。六、施工方法6.1施工程序：6.2施工方法6.2.1测量定位、放线当场地平整完毕后，依据基础平面图定好轴线，做好永久性控制点，并在轴线相应位置挂上粉线，将基础待挖部分撒上白灰。垫层打好后，根据柱基定位在垫层上放出基础中心线，并弹墨线标明，作为支模板的依据。支模上口由坑边定位桩直接拉线，用吊垂球的方法检查其位置是否正确。然后在模板的内表面用水准仪引测基础表面的设计标高，并画线标明。在柱基拆模后，用经纬仪把柱中心线投到靠近柱底的基础表面上，弹墨线标明，并在露出的钢筋上抄出标高点，以供在支柱身模板时定柱高及对正中心用。柱身模板支好后用经纬仪采用平行投点法来检查柱子垂直度。6.2.2土方施工施工范围为火炬基础及地梁、管架基础、分液罐基础、路等基础的土方工程。施工方法：采用机械挖土，用日产日立挖土机一台，配合斯太尔自卸车2台运土。挖土深度为－4.5m左右，以验槽合格为准。（即基坑底标高可以不水平）挖土自后距基础倒退进行，一层开挖，最终由施工现场东侧运出，运至业主指定-2-基础支模、绑筋基础垫层砼机械挖土基础砼基础柱及基础地梁绑筋、支模基础柱及基础地梁砼基础柱及基础地梁拆模回填土测量定位、放线场地整平吉林石化12万吨/年丁醇工程新建火炬系统工程的卸土地点。准备工作落实情况：动土证已经办理完毕。测量定位进行了复测。现场障碍进行了清理，具备挖土条件。主要工程量：预计土...
