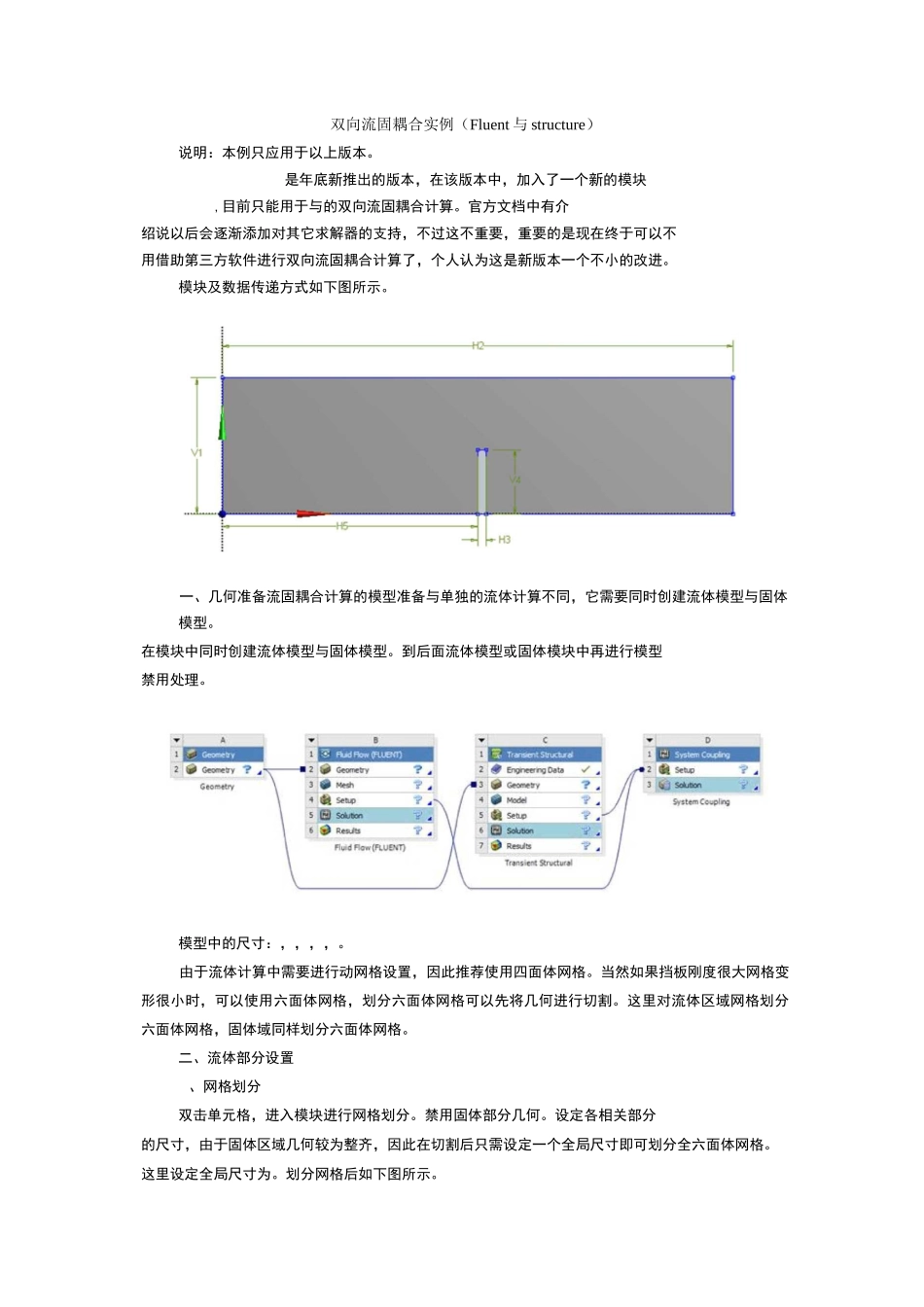

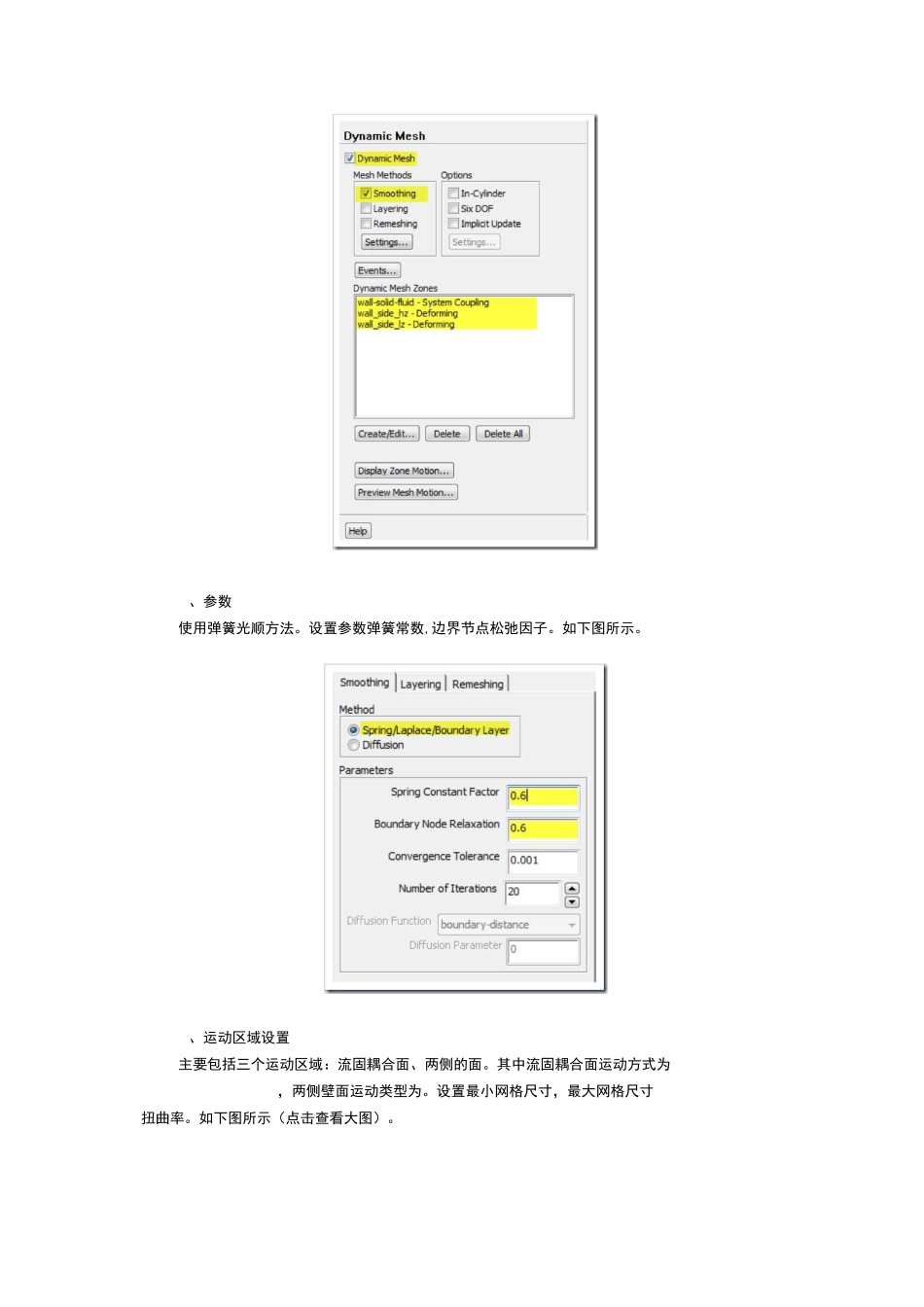

双向流固耦合实例(Fluent与structure)说明:本例只应用于以上版本。是年底新推出的版本,在该版本中,加入了一个新的模块,目前只能用于与的双向流固耦合计算。官方文档中有介绍说以后会逐渐添加对其它求解器的支持,不过这不重要,重要的是现在终于可以不用借助第三方软件进行双向流固耦合计算了,个人认为这是新版本一个不小的改进。模块及数据传递方式如下图所示。一、几何准备流固耦合计算的模型准备与单独的流体计算不同,它需要同时创建流体模型与固体模型。在模块中同时创建流体模型与固体模型。到后面流体模型或固体模块中再进行模型禁用处理。模型中的尺寸:,,,,。由于流体计算中需要进行动网格设置,因此推荐使用四面体网格。当然如果挡板刚度很大网格变形很小时,可以使用六面体网格,划分六面体网格可以先将几何进行切割。这里对流体区域网格划分六面体网格,固体域同样划分六面体网格。二、流体部分设置、网格划分双击单元格,进入模块进行网格划分。禁用固体部分几何。设定各相关部分的尺寸,由于固体区域几何较为整齐,因此在切割后只需设定一个全局尺寸即可划分全六面体网格。这里设定全局尺寸为。划分网格后如下图所示。庖walls、进行边界命名,以方便在中进行边界条件设置设置左侧面为速度进口,右侧面为自由出流,上侧面为壁面边界,正对的两侧面为壁面边界与(这两个边界在动网格设定中为变形域),设定与固体交界面为壁面边界(该边界在动网格中设定为类型)。操作方式:选择对应的表面,点击右键,选择菜单,然后输入相应的边界名称。注意:会自动检测输入的名称以使用对应的边界类型,当然用户也可以在进行类型更改。完成后的树形菜单如下图所示。Project鱼]ModelCB3}□丿^]Geometry由•承底]solidx®SolidECoordinateSystems"■“Connections白働Mesh……HewDominantMethod6面NamedSelections本部分操作完毕后,关闭模块。返回工程面板。、进入设置主要进行动网格设置。其它设置与单独进行仿真完全一致。设置使用瞬态计算,使用湍流模型。这里的动网格主要使用弹簧光顺处理(由于使用的是六面体网格且运动不规律),需要使用命令打开光顺对六面体网格的支持。使用命令动态层技术与网格重构方法在六面体网格中失效。因此,建议使用四面体网格。我们这里由于变形小,所以只使用光顺方法即可满足要求。点击进入动网格设置面板。如下图所示,激活动网格模型。veloaty_inletoutflowwall_side_hzwall_side」『wall_tnp、参数使用弹簧光顺方法。设置参数弹簧常数,边界节点松弛因子。如下图所示。、运动区域设置主要包括三个运动区域:流固耦合面、两侧的面。其中流固耦合面运动方式为,两侧壁面运动类型为。设置最小网格尺寸,最大网格尺寸扭曲率。如下图所示(点击查看大图)。卵HKWRVhUvW■I■JW$学g—r'、其它设置包括求解控制参数设置、动画设置、自动保存设置、初始化设置、计算时间步及步长设置等。与单独使用没有任何差异。迭代参数设置如下图所示。I#卫ftA^tarAMWrCwMcnS"*■治屮氏眄宀进行更新。关闭,返回工程面板。二、固体部分设置、材料设置双击单元格进入固体材料设置。这里保持默认的结构钢。弹性模量,泊松比。需要注意的是材料特性决定了变形,因此对于刚度小的材料可能会存在大的位移,在流体求解器中动网格设置时需要加以关注。点击回到工程面板。、网格划分及进行约束双击单元格进入固体网格划分模块。设定网格尺寸划分网格。添加流固耦合面及固定边界约束。设置分析参数,时间步长设置为,总时间为。如下图所示。日StepControlsNumberOfSteps1.CurrentStepNumber1.StepEndTime1.5AutoTimeSteppingOffDefineByTimeTimeStepl.e-0025TimeIntegrationOn日SolverControlsSolverTypeProgramControlledWeakSpringsProgramControlledLargeDeflectionOn设置完毕后,关闭返回工程面板。右键单击单元格,选择三、设置、设置时间耦合双击单元格,进入面板。点击/如左下图所示。1日23斗567891011AE1PropertyValue2AnalyssisTypeTransient-InitializationControls斗CouplingInitializationProgramControlled5-DurationControls6DurationDefinedByEndT...
