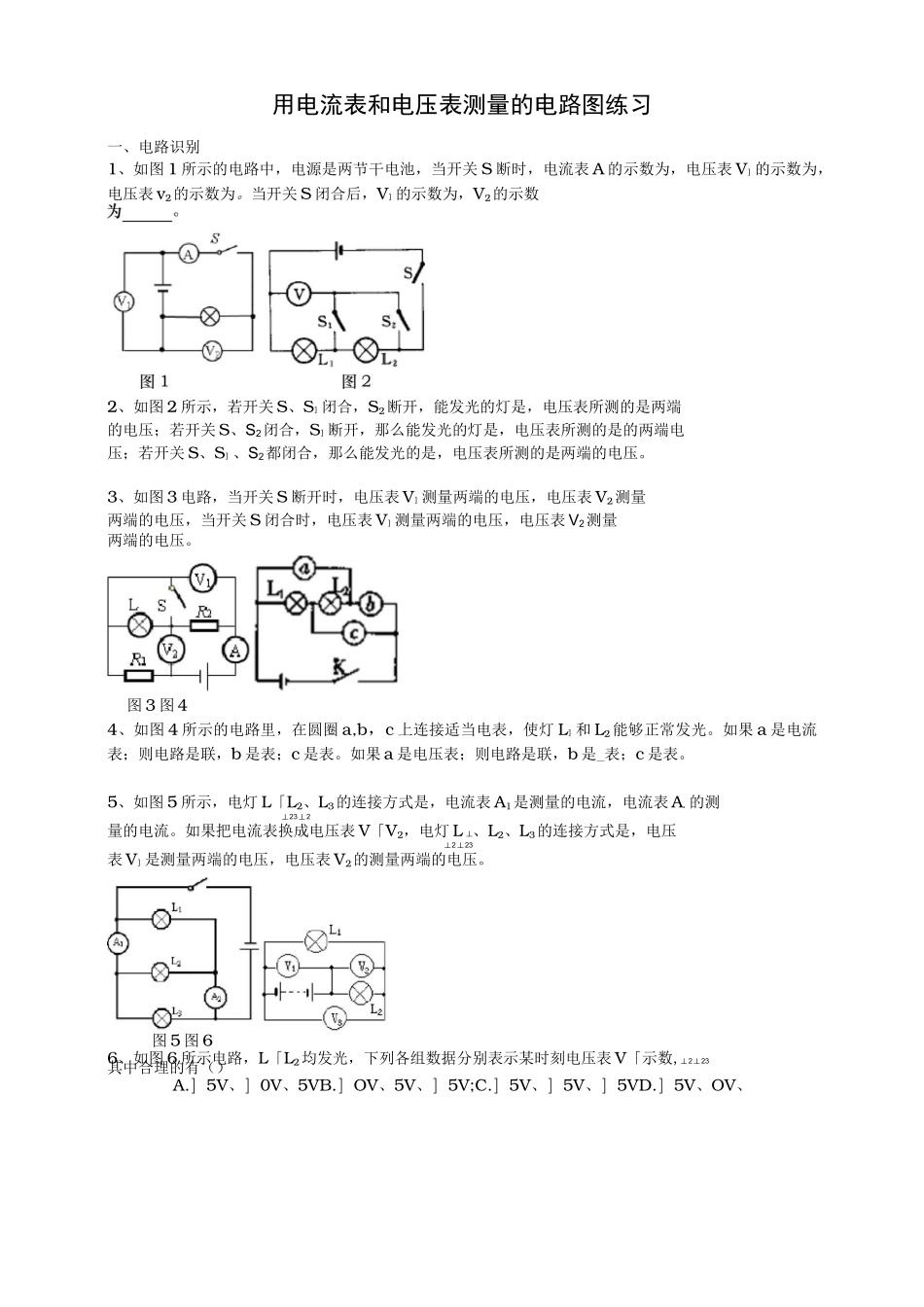

用电流表和电压表测量的电路图练习一、电路识别1、如图1所示的电路中，电源是两节干电池，当开关S断时，电流表A的示数为，电压表V］的示数为，电压表v2的示数为。当开关S闭合后，V］的示数为，V2的示数2、如图2所示，若开关S、S］闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S］断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S］、S2都闭合，那么能发光的是，电压表所测的是两端的电压。3、如图3电路，当开关S断开时，电压表V］测量两端的电压，电压表V2测量两端的电压，当开关S闭合时，电压表V］测量两端的电压，电压表V2测量两端的电压。图3图44、如图4所示的电路里，在圆圈a,b，c上连接适当电表，使灯L］和L2能够正常发光。如果a是电流表；则电路是联，b是表；c是表。如果a是电压表；则电路是联，b是_表；c是表。5、如图5所示，电灯L「L2、L3的连接方式是，电流表A1是测量的电流，电流表A。的测丄23丄2量的电流。如果把电流表换成电压表V「V2，电灯L丄、L2、L3的连接方式是，电压丄2丄23表V］是测量两端的电压，电压表V2的测量两端的电压。图5图66、如图6所示电路，L「L2均发光，下列各组数据分别表示某时刻电压表V「示数,丄2丄23其中合理的有（）A.］5V、］0V、5VB.］OV、5V、］5V;C.］5V、］5V、］5VD.］5V、OV、7、如图7电路是联，闭合开关后电压表测量两端的电压。此时电流表指针恰好指在图7图88、如图8,电压表V］是测量两端的电压，电压表V2的测量.两端的电压。129、如图9,闭合开关后两个小灯泡是联，电源的左端是极，电压表V］是测量两端的电压，电压表V2的测量两端的电压。10、如图甲所示，用电流表测电流。(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示•则电流表测的是灯的电流，大小为Ao(2)将线头M、N如何连接，才能使电流表的示数最大？，若此时,电流表的示数如图丙所示，结合上一问，可得通过灯L］的电流是―Ao灯L2的电流是—Ao刻度盘中央，则通过小灯L2的电流是―A。7、如图7电路是联，闭合开关后电压表测量两端的电压。此时电流表指针恰好指在二、根据电路图和题目要求完成电路的实物图，注意根据图中信息和文字提示选择电表量程。11、电流表使用0〜0.6A量程。15、如图所示，电路连接后通过灯L］、L2的电流大小相等，电流表A］、A2示数分别是0.4A和0.8A,开关S同时控制L］、L2，电压表示数为4.5V，根据要求画出电路图并连接实物图。!1o13、电流表和电压表都使用大量程。S7、如图7电路是联，闭合开关后电压表测量两端的电压。此时电流表指针恰好指在16、如图小灯L］和L2串联，电流表测量串联电路的电流，电压表测量L2两端的电压。21、217、在一次实验中，小李按照图6（甲）所示的电路图正确连接电路。闭合开关S后，他发现两块电流表指针的偏转角度相同，都如图6（乙）所示。请完成该电路的连接。三、实物图转换为电路图18、19、四、电路的拆改。22、如图10所示，闭合开关S,电路将是路（选填“开”、“短”或“通”），要使电路中的两灯串联,则应拆除的导线有。如图11所示，闭合开关S,电路将是路（选填“开”、“短”或“通”），要使电路中的两灯并联,则应拆除的导线有。图10图1123、小敏连接两灯并联电路的情况如图12所示。当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光。小红指出他在电路连接中有错误。若闭合开关S,可能造成的后果是；现在请你只改接图12电路中的一根导线，使电路连接完全正确。（在错接的导线上画X，然后画出正确的接线位置）图1224、观察如图实物电路，按照下列方案，使电路成为合理的电路，并且电压表能正常使用。（1,在图13中只加一根导线，使实物电路成为并联电路。（2,在图14中只改动一根导线的一端，使实物电路成为串联电路.要求:在被改动的导线上画“X”,然后画出改动的导线.25、在“用电流表测电流”的实验中，某同学连接的电路如图15所示。⑴闭合开关，灯泡L］和L2的发光情况是。为什么？(2)请变换一根导线的连接使电路正常。图15羞图13图14
