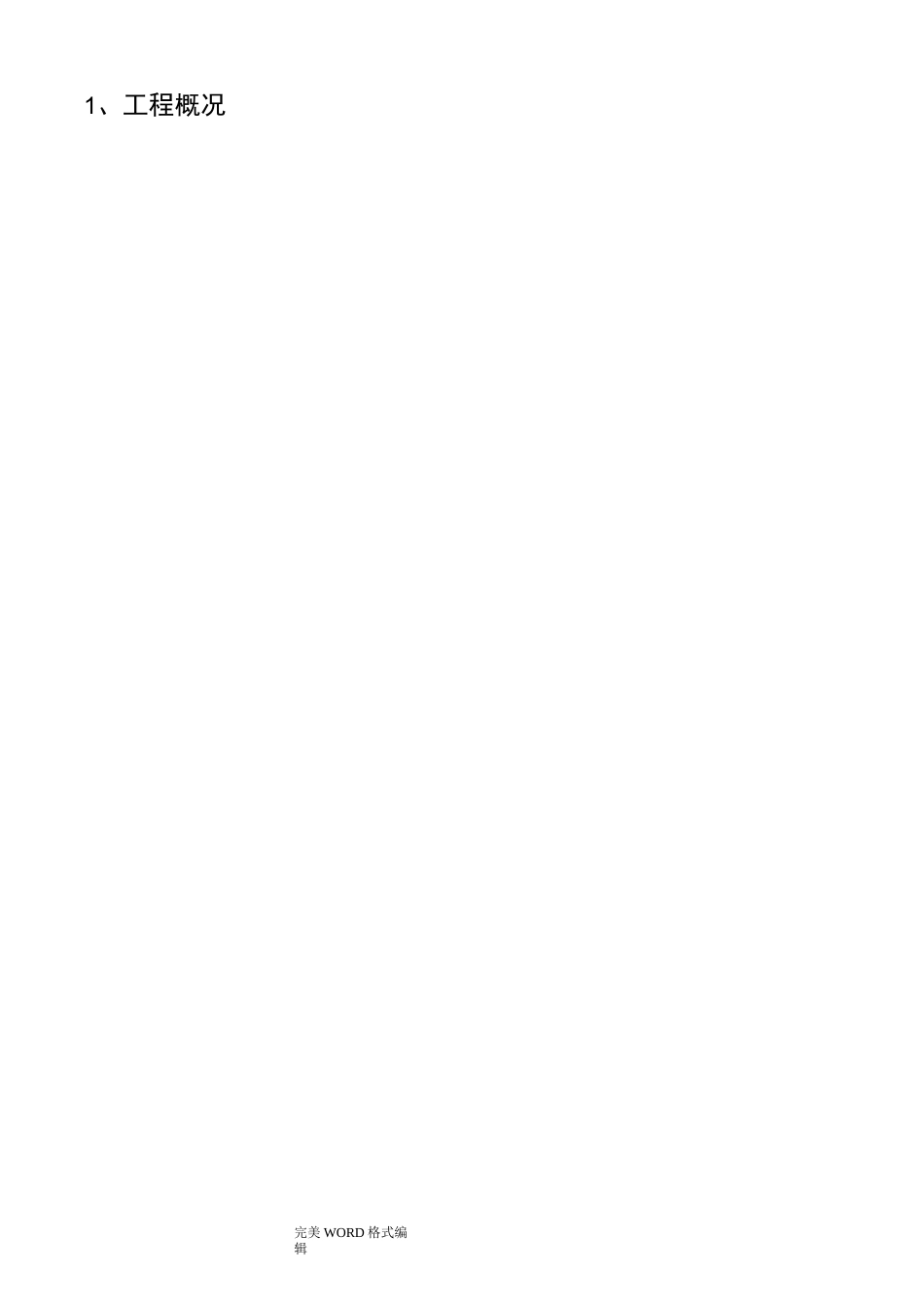

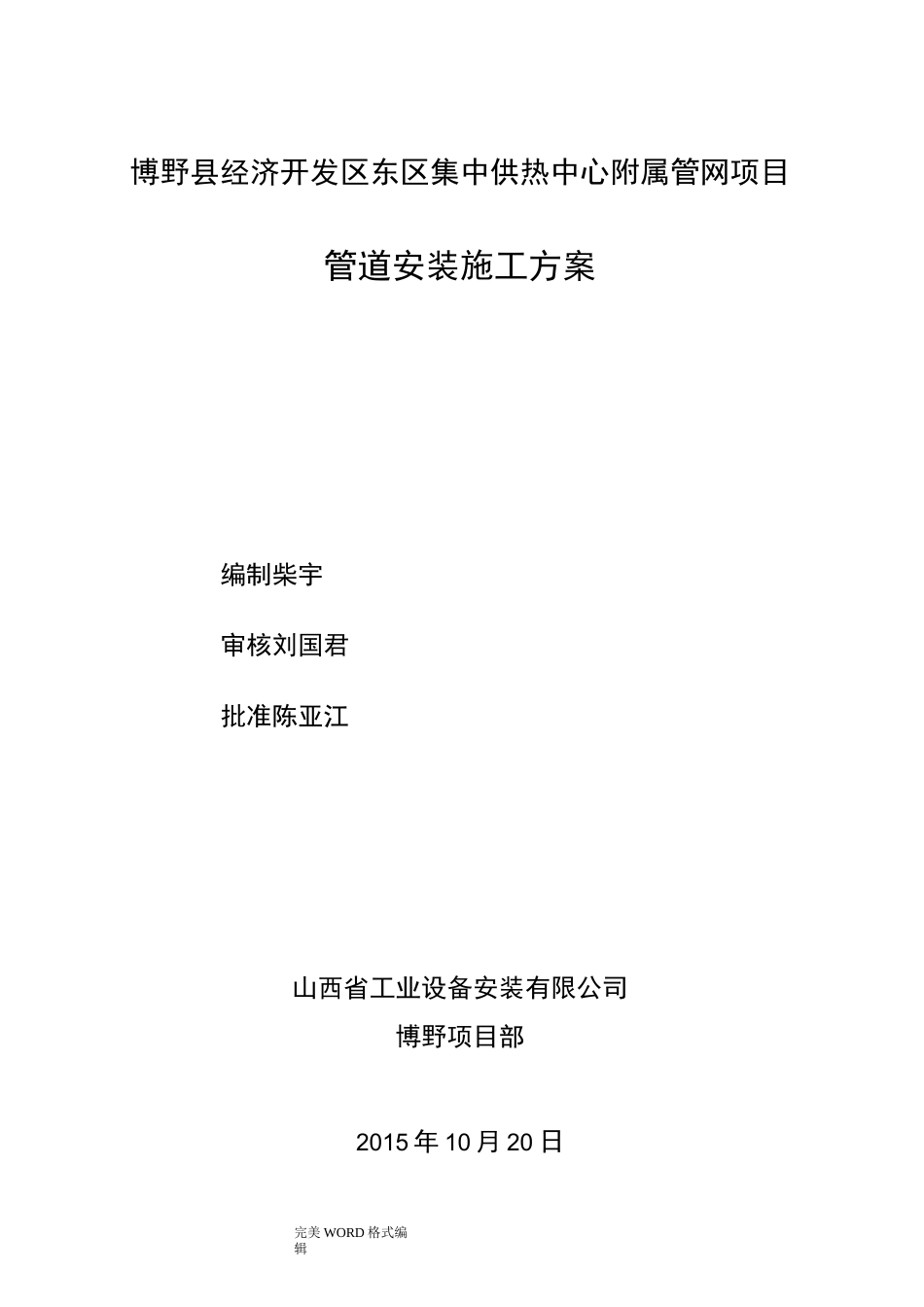

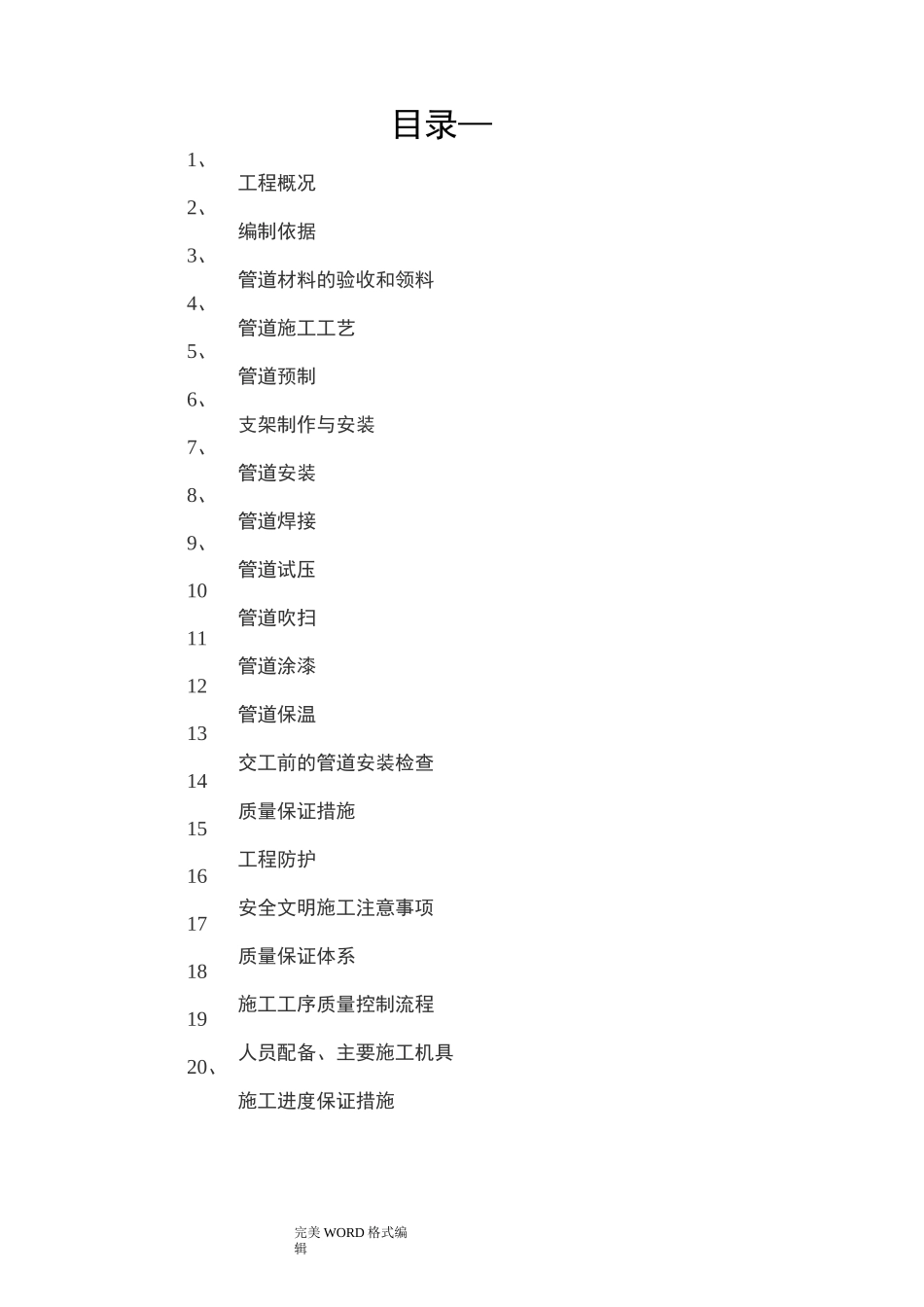

完美WORD格式编辑博野县经济开发区东区集中供热中心附属管网项目管道安装施工方案编制柴宇审核刘国君批准陈亚江山西省工业设备安装有限公司博野项目部2015年10月20日完美WORD格式编辑目录—工程概况编制依据管道材料的验收和领料管道施工工艺管道预制支架制作与安装管道安装管道焊接管道试压管道吹扫管道涂漆管道保温交工前的管道安装检查质量保证措施工程防护安全文明施工注意事项质量保证体系施工工序质量控制流程人员配备、主要施工机具施工进度保证措施1、2、3、4、5、6、7、8、9、1011121314151617181920、完美WORD格式编辑1、工程概况完美WORD格式编辑1．1、工程名称：博野县经济开发区东区集中供热中心附属管网项目。1.2、本工程管道设计压力为1.6MP、设计温度为245°C，本设计管道属GB2级a压力管道，蒸汽管道从热源接出，沿甲方指定路由采取架空、钢套钢直埋方式敷设至各用户，关经过为DN250-DN50。1.3、本工程蒸汽管道采用普通流体输送用埋弧焊钢管、输送流体用无缝钢管焊接连接。保温采用离心玻璃棉材料。主要工程量如下表：序号名称规格单位数量1普通流体输送用埋弧焊钢管①630*8+①273*6m362普通流体输送用埋弧焊钢管①529*8+0219*6m1443普通流体输送用埋弧焊钢管①426*7+0159*5m1444普通流体输送用埋弧焊钢管0325*7+0108*4m845普通流体输送用埋弧焊钢管0273*6+076*4m1086普通流体输送用埋弧焊钢管0219*6+057*3.5m67普通流体输送用埋弧焊钢管0273*6m7568普通流体输送用埋弧焊钢管0219*6m3969输送流体用无缝钢管0159*5m18010输送流体用无缝钢管0108*4m18611输送流体用无缝钢管089*6m40812输送流体用无缝钢管057*3.5m482、编制依据2.1、施工图纸及设计要求。完美WORD格式编辑2.2、《城镇供热管网设计规范》(CJJ28-2014)。2、3、《城镇供热直埋蒸汽管道技术规程》(CJJ/T104-2014)。2.4、与工程相关的国家行业标准、规范。3、管道材料的验收和领料A、管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。B、管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定,并按国家现行标准进行外观检验，不合格者不得使用。C、管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏。D、阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min,以壳体填料无渗漏为合格，密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。并填写《阀门试验记录》表格。E、自检合格后报现场监理工程师检验认可，方可入库使用。F、材料领出之前应会同发料人共同清点其数量、规格、型号，如发现有损伤等情况其材料不得进入施工现场；发料人应记录备案并采取隔离措施。4、管道施工工艺4.1、管道预制程序施工准备——材料领用——划线——尺寸检查——下料切割——坡口加工——焊口检查——组对——点焊——检查——焊接——外观检查——焊后处理——检验——防护标识。4.2、管道现场安装程序预制管段搬运现场——管内清理——配管支撑安装——管段组对点焊——完美WORD格式编辑检查(尺寸、焊口)——焊接外观检查——检验——管内清洗——系统试压—完美WORD格式编辑区讨头熔接焊逍开槽分Ini~~浙面图按角熔接焊道幵悟~~I断面I卜橹方法及注意事项状况一境角熔接若材料边缘有所偏差,应儂切令茎甲直.取斜鹿1.町月」火焰切割法,电离气切和法，2C-600-51-320-—防腐保温。5、管道预制：5.1材料切割A.材料的下料须按图示切料尺寸裁剪，未标示切料长度时，碳钢材的切割可以用火焰切割法，砂轮切割法或锯割法，材料切割后不论是平口、斜口都需用砂轮机把焊接表面磨光。B.切割前应确定划线，并将欲切割成两段部分，以蜡笔或奇异笔标示材质代号,管段切割后应即标示管线编号、焊口编号、钢材切割、钻孔、开槽留有不整齐切口，盲刺须以砂轮磨除。5.2管道坡口加工形式及方法t-b1-30-1.52~?00~23-60-2.&6、支架制作与安装6.1、管线支撑应照设计图所定尺寸据实制作（参照《室外热力管道支座》97R412），制作完成后，应除锈并予以涂刷底漆，并妥善保管。6.2、制作完成的管线支撑，应将焊瘤、焊渣等去除，如钢板及型钢、管用切割器切割时应使砂轮...
