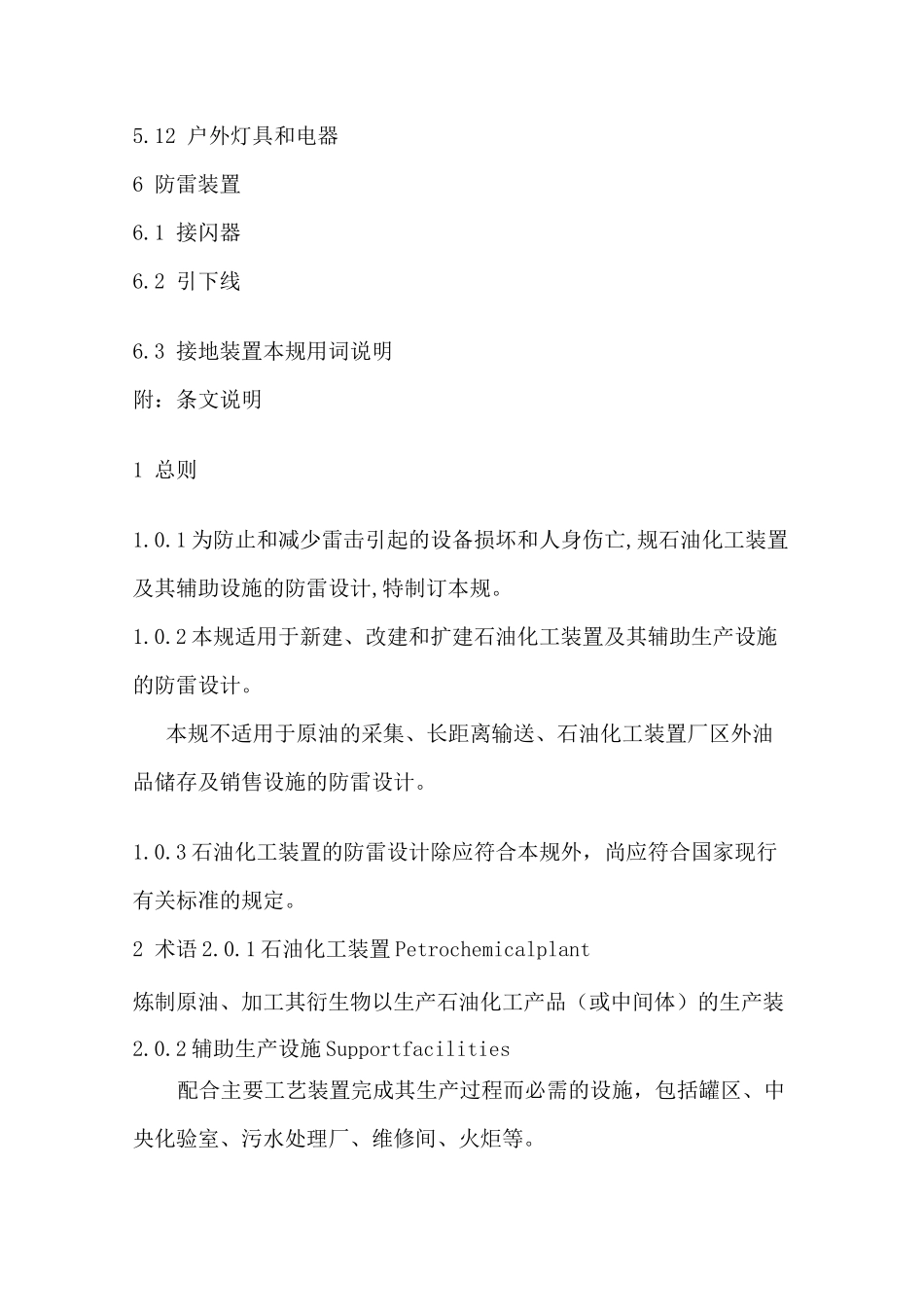

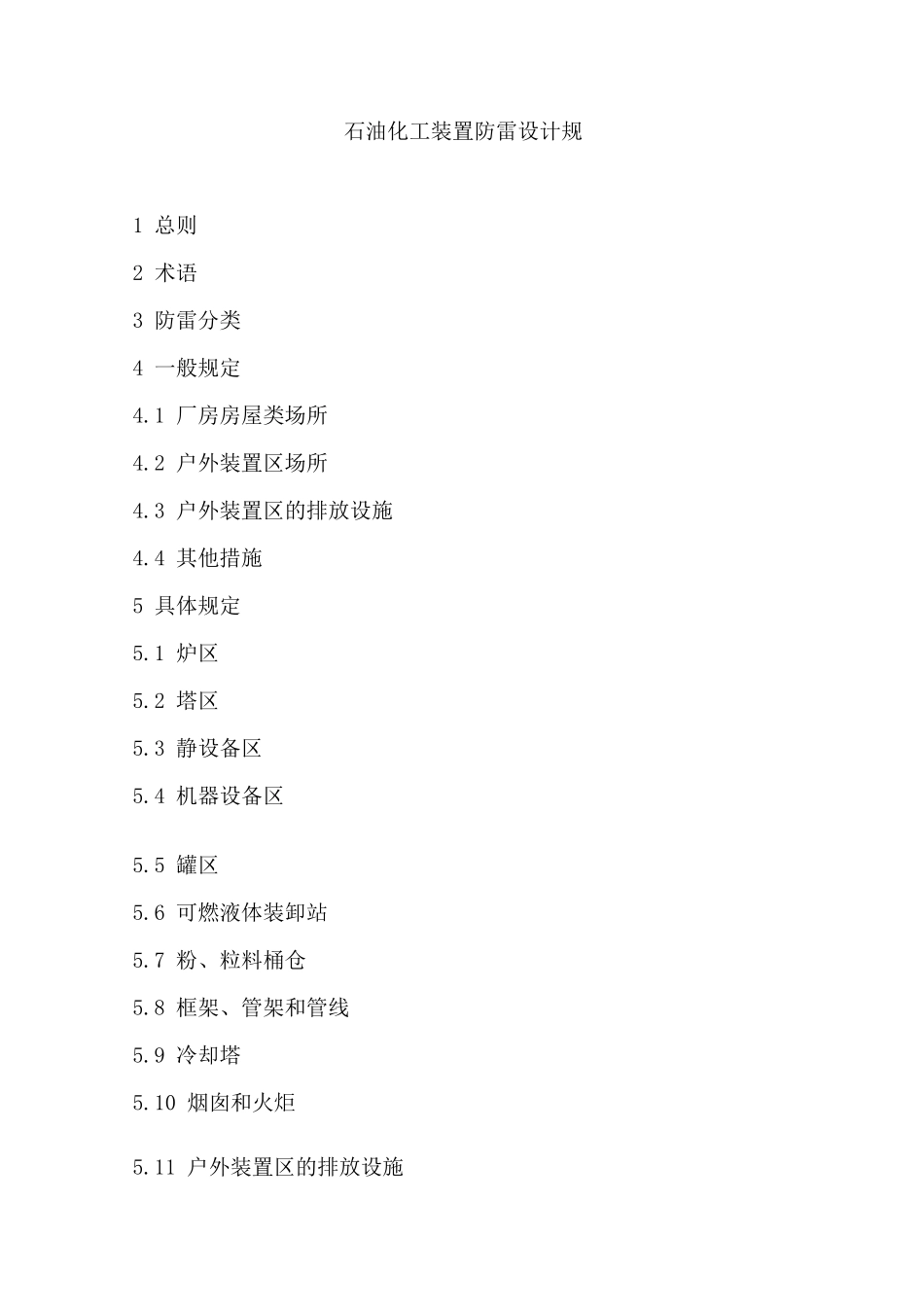

石油化工装置防雷设计规1总则2术语3防雷分类4一般规定4.1厂房房屋类场所4.2户外装置区场所4.3户外装置区的排放设施4.4其他措施5具体规定5.1炉区5.2塔区5.3静设备区5.4机器设备区5.5罐区5.6可燃液体装卸站5.7粉、粒料桶仓5.8框架、管架和管线5.9冷却塔5.10烟囱和火炬5.11户外装置区的排放设施5.12户外灯具和电器6防雷装置6.1接闪器6.2引下线6.3接地装置本规用词说明附：条文说明1总则1.0.1为防止和减少雷击引起的设备损坏和人身伤亡,规石油化工装置及其辅助设施的防雷设计,特制订本规。1.0.2本规适用于新建、改建和扩建石油化工装置及其辅助生产设施的防雷设计。本规不适用于原油的采集、长距离输送、石油化工装置厂区外油品储存及销售设施的防雷设计。1.0.3石油化工装置的防雷设计除应符合本规外，尚应符合国家现行有关标准的规定。2术语2.0.1石油化工装置Petrochemicalplant炼制原油、加工其衍生物以生产石油化工产品（或中间体）的生产装2.0.2辅助生产设施Supportfacilities配合主要工艺装置完成其生产过程而必需的设施，包括罐区、中央化验室、污水处理厂、维修间、火炬等。2.0.3厂房房屋Industrialbuilding（warehouse）设有屋顶，建筑外围护结构全部采用封闭式墙体（含门、窗）构造的生产性（储存性）建筑物。2.0.4户外装置区Outdoorunit露天或对大气敞开、空气畅通的场所。2.0.5半敞开式厂房Semi-enclosedindustrialbuildings设有屋顶，建筑外围护结构局部采用墙体，所占面积不超过该建筑外围护体表面面积的三分之一（不含屋顶和地面的面积）的生产性建筑物。2.0.6敞开式厂房Openedindustrialbuildings设有屋顶，不设建筑外围护结构的生产性建筑物。2.0.7雷击Lightningstroke对地闪击中的一次电气放电。2.0.8直击雷Directlightningflash闪击直接打在建筑物、其他物体、或外部防雷装置上，产生电效应、热效应和机械力者。2.0.9雷电感应Lightninginduction闪电放电时，在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电。2.0.10雷电波侵入Lightningsurgeonincomingservices由于雷电对架空线路、电缆线路或金属管道的作用，雷电波，即闪电电涌，可能沿着这些管线侵入屋，危及人身安全或损坏设备。2.0.11防雷装置Lightningprotectionsystem(LPS)用来减少雷击生产装置而造成的物质损害的一个完整系统，由外部防雷装置和部防雷装置组成。2.0.12外部防雷装置Externallightningprotectionsystem防雷装置的一个组成部分，由接闪器、引下线和接地装置组成。2.0.13部防雷装置Internallightningprotectionsystem防雷装置的一个组成部分，由等电位连接和/或与外部防雷装置的电气绝缘组成。2.0.14接闪器Air-terminationsystem外部防雷装置的组成部分，由接闪杆(避雷针)、接闪线、接闪网等金属构件组成。2.0.15引下线Down-conductorsystem外部防雷装置的组成部分，用于将雷电流从接闪器引至接地装置。2.0.16接地装置Earth-terminationsystem外部防雷装置的组成部分，用于传导雷电流并将其流散入。2.0.17接地体Earthingelectrode埋入土壤中或混凝土基础中作散流用的导体。2.0.18接地线Earthingconductor从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接排至接地体或接地装置的连接导体。2.0.19等电位连接网络Bondingnetwork将所有导电性物体（带电导体除外）互相连接到接地装置的一个系统。2.0.20接地系统Earthingsystem将接地装置和等电位连接网络结合在一起的整个系统。2.0.21接地电阻Groundresistance接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。4一般规定4.1厂房房屋类场所4.1.1石油化工装置厂房房屋类场所的防雷设计,应符合《建筑物防雷设计规》GB50057的有关规定。4.2户外装置区场所4.2.1石油化工装置的户外装置区,遇下列情况之一时,应进行防雷设计。1高大、耸立（坐地）的生产设备；2通过框架...
