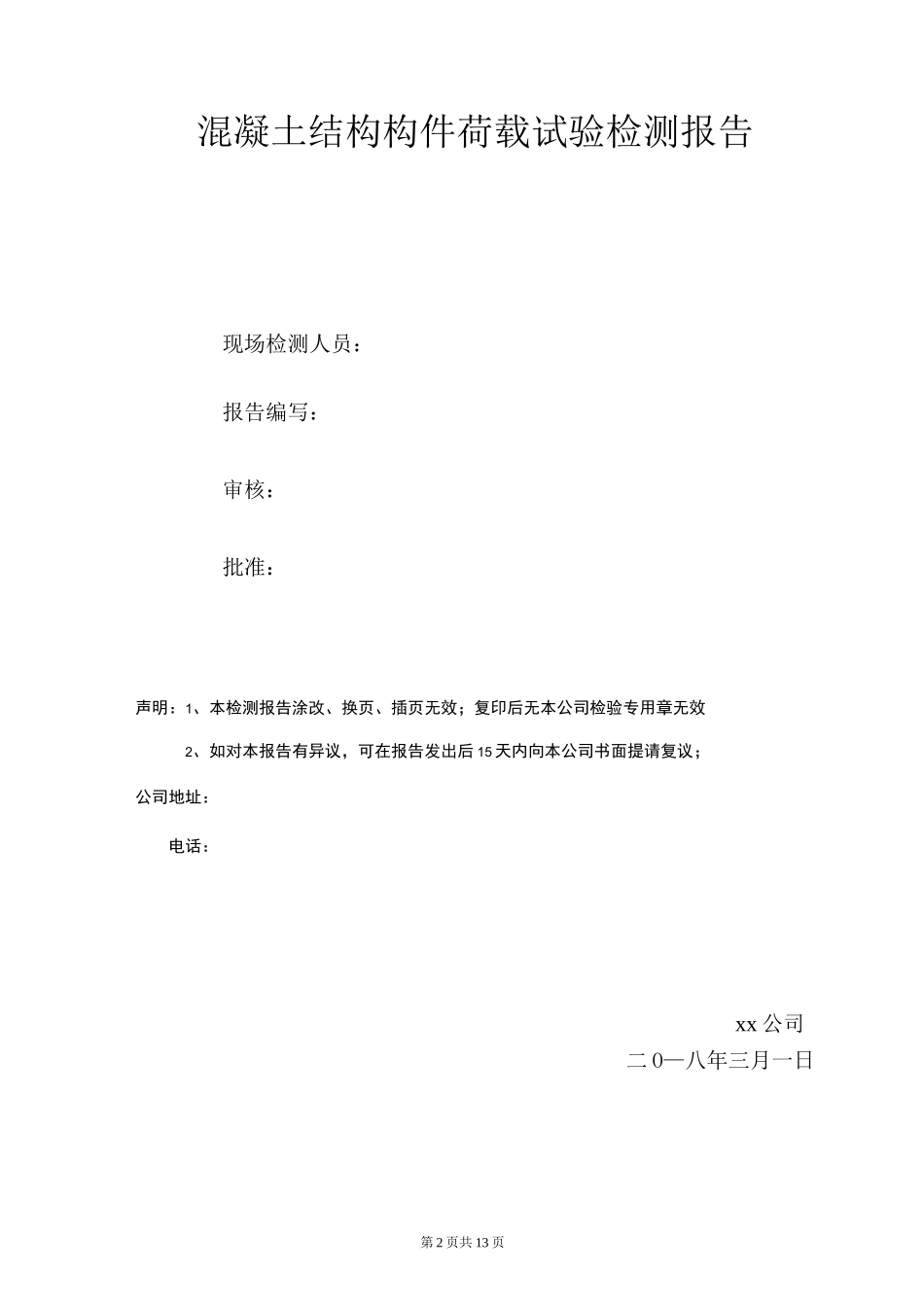

混凝土结构构件荷载试验检测报告工程名称:二层板7-14〜7-15X7-B〜7-C轴工程地址:/委托单位：/检测日期：报告总页数：13页（含此页）检验编号：委托编号：xx公司二O—八年三月一日第2页共13页混凝土结构构件荷载试验检测报告现场检测人员：报告编写：审核：批准：声明：1、本检测报告涂改、换页、插页无效；复印后无本公司检验专用章无效2、如对本报告有异议，可在报告发出后15天内向本公司书面提请复议；公司地址：电话：xx公司二O—八年三月一日第3页共13页工程概况工程名称二层板7-14〜7-15X7-B〜7-C轴工程地点/委托单位/建设单位/设计单位/承建单位/加固单位/监理单位/建筑面积二层结构试验面积10.75m2结构形式/结构层数/检测日期备注/1、试验概况52、相关工程资料5第4页共13页3、试验目的和方案53.1试验目的53.2试验方案53.2.1加载荷载计算53.2.2加载方案53.2.3测量方案63.2.4终止加载条件74、试验依据或参考85、检测所用主要仪器86、试验结果86.1楼板挠度86.1.1试验数据86.1.2挠度曲线96.2裂缝状态观测结果107、结论108、附件111、试验概况为二层板7-14〜7-15X7-B〜7-C轴楼面荷载是否满足3.50kN/m?的正常使用极限状态的要求，委托湖北信衡建设工程检测有限公司对该建筑二层板7-14〜7-15X7-B〜7-C轴进行现场结构荷载试验，我公司于2018年2月28日派出相关人员进行现场试验，现提交该楼板的荷载试验报告如下。2、相关工程资料1、设计图纸；2、该建筑的施工验收资料。第5页共13页3、试验目的和方案3.1试验目的检测方通过对二层板7-14〜7-15X7-B〜7-C轴进行使用状态试验，观测在试验过程中构件的挠度、裂缝的发展状况，根据观测数据和计算分析判断该结构是否满足正常使用极限状态的要求，并提出结构试验报告，为了解该工程的质量及后续处理提供依据。3.2试验方案3.2.1加载荷载计算根据规范、委托方提供的设计图纸及该楼板的实际情况确定试验的使用状态试验荷载值：设计活荷载Q：3.50kN/m2；装饰层恒荷载S：2.00kN/m2使用状态试验荷载值Qs：2.00+3.50=5.50kN/m23.2.2加载方案本次试验荷载采用水进行均布加载。结构试验开始前进行预加载（预加载取使用状态试验荷载值的10%,0.55kN/m2）,在确定支座平稳、仪器及加载设备正常后卸载并对仪表设备进行调零后进行试验。本次试验加载共分五级，第一、二、三、四、五级每级加载为使用状态试验荷载值Qs的20%，每级加载值为1.10kN/m2；卸载分五级，第一、二、三、四、五级卸载每级卸载为最终荷载的20%。加载：0T1.10kN/m2T2.20kN/m2T3.30kN/m2T4.40kN/m2—5.50kN/m2。卸载5.50kN/m2T4.40kN/m2—3.30kN/m2—2.20kN/m2T1.10kN/m2—0每级加载或卸载后的持续时间为十五分钟，荷载稳定后进行挠度的测量和裂缝开展情况的观测，然后进行下一级荷载的施加或卸载。3.2.3测量方案在板的跨中、板的支座位置共布置9个挠度测点（具体详见图2）。采用百分表测量试验过程中各级荷载作用下梁板的挠度发展状况；同时观测板在试验过程中第6页共13页是否有裂缝的出现和发展。现场试验时采用圆钢管固定在梁板底部测点对应的位置，将试验过程中梁板测点的挠度引至下层楼面附近进行测量。第7页共13页图2板的测点布置简图3.2.4终止加载条件当出现下列情况之一时，终止加载：1.完成加载－卸载的全过程；2.控制点的变形、裂缝等已达到或超过理论控制值变形、裂缝理论控制值计算：a、挠度[as]=2140/200/2.0=5.35mmb、裂缝[W]=0.20mmmax第8页共13页4、试验依据或参考1、《建筑结构荷载规范》GB50009-20122、《混凝土结构设计规范》GB50010-20103、《混凝土结构试验方法标准》GB/T50152-20124、《混凝土结构工程施工质量验收规范》GB50204-20155、《建筑结构检测技术标准》GB/T50344-20046、《混凝土结构现场检测技术标准》GB/T50784-20137、委托方提供的设计图纸及相关资料。5、检测所用主要仪器1、大量程百分表（设备编号HBXH-G135、HBXH-G136、HBXH-G176、HBXH-G177、HBXH-G178、HBXH-G179、HBXH-G180、HBXH-G181、HBXH-G182、）；2、裂缝宽度观测仪（设备编号HBXH-E008）。6、试验结果6.1楼板挠度6.1.1试验数据加载时各级荷载下的楼板各测点的挠度详见表1。表1.加载时各...
