煤的可磨性指数测定方法(哈德格罗夫法)VIP免费

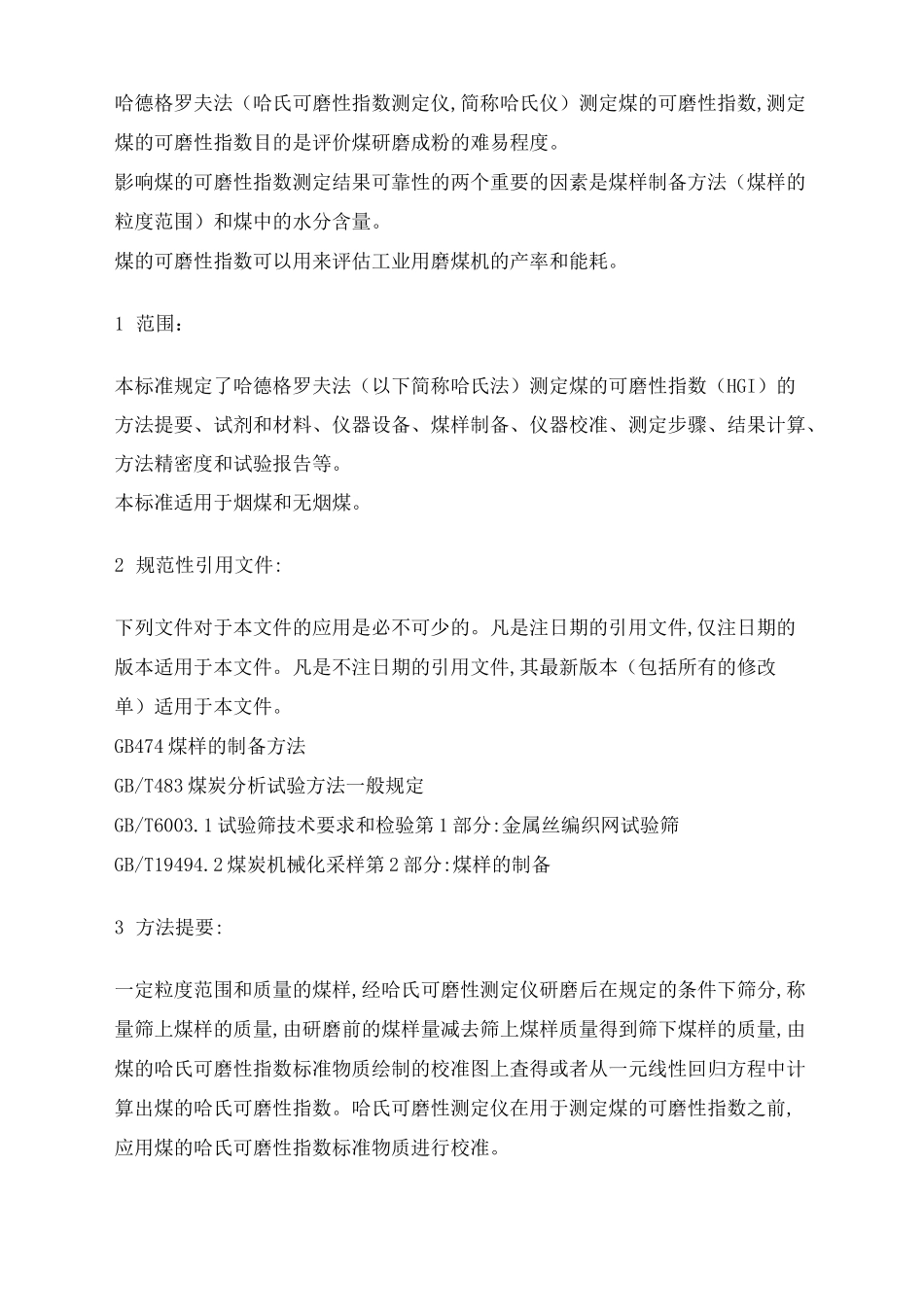

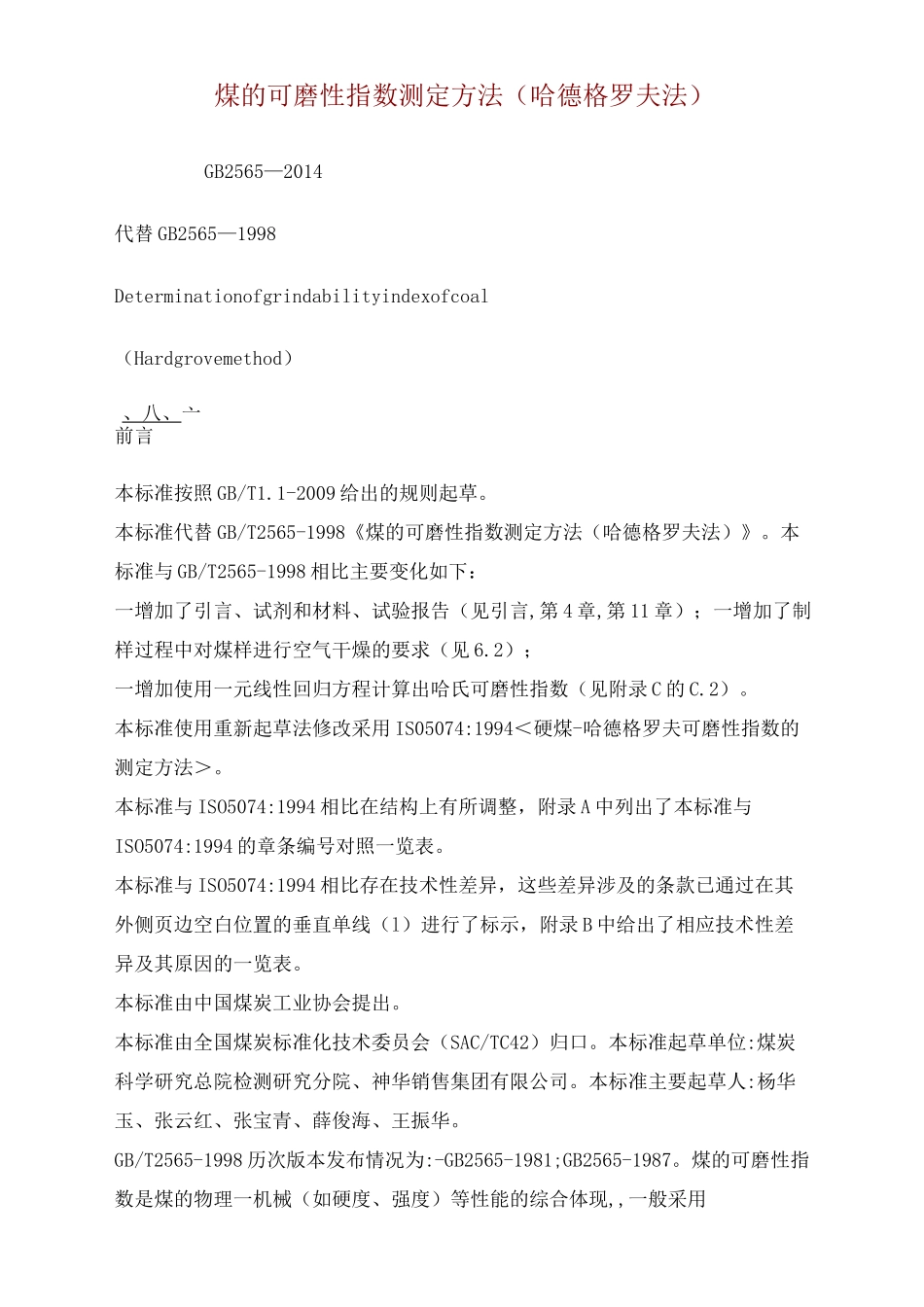

煤的可磨性指数测定方法（哈德格罗夫法）GB2565—2014代替GB2565—1998Determinationofgrindabilityindexofcoal（Hardgrovemethod）、八、亠前言本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB/T2565-1998《煤的可磨性指数测定方法（哈德格罗夫法）》。本标准与GB/T2565-1998相比主要变化如下：一增加了引言、试剂和材料、试验报告（见引言,第4章,第11章）；一增加了制样过程中对煤样进行空气干燥的要求（见6.2）；一增加使用一元线性回归方程计算出哈氏可磨性指数（见附录C的C.2）。本标准使用重新起草法修改采用IS05074:1994＜硬煤-哈德格罗夫可磨性指数的测定方法＞。本标准与ISO5074:1994相比在结构上有所调整，附录A中列出了本标准与ISO5074:1994的章条编号对照一览表。本标准与ISO5074:1994相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（l）进行了标示，附录B中给出了相应技术性差异及其原因的一览表。本标准由中国煤炭工业协会提出。本标准由全国煤炭标准化技术委员会（SAC/TC42）归口。本标准起草单位:煤炭科学研究总院检测研究分院、神华销售集团有限公司。本标准主要起草人:杨华玉、张云红、张宝青、薛俊海、王振华。GB/T2565-1998历次版本发布情况为:-GB2565-1981;GB2565-1987。煤的可磨性指数是煤的物理一机械（如硬度、强度）等性能的综合体现,,一般采用哈德格罗夫法（哈氏可磨性指数测定仪,简称哈氏仪）测定煤的可磨性指数,测定煤的可磨性指数目的是评价煤研磨成粉的难易程度。影响煤的可磨性指数测定结果可靠性的两个重要的因素是煤样制备方法（煤样的粒度范围）和煤中的水分含量。煤的可磨性指数可以用来评估工业用磨煤机的产率和能耗。1范围：本标准规定了哈德格罗夫法（以下简称哈氏法）测定煤的可磨性指数（HGI）的方法提要、试剂和材料、仪器设备、煤样制备、仪器校准、测定步骤、结果计算、方法精密度和试验报告等。本标准适用于烟煤和无烟煤。2规范性引用文件:下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。GB474煤样的制备方法GB/T483煤炭分析试验方法一般规定GB/T6003.1试验筛技术要求和检验第1部分:金属丝编织网试验筛GB/T19494.2煤炭机械化采样第2部分:煤样的制备3方法提要:一定粒度范围和质量的煤样,经哈氏可磨性测定仪研磨后在规定的条件下筛分,称量筛上煤样的质量,由研磨前的煤样量减去筛上煤样质量得到筛下煤样的质量,由煤的哈氏可磨性指数标准物质绘制的校准图上査得或者从一元线性回归方程中计算出煤的哈氏可磨性指数。哈氏可磨性测定仪在用于测定煤的可磨性指数之前,应用煤的哈氏可磨性指数标准物质进行校准。4试剂和材料:4.1煤的哈氏可磨性指数标准物质：国家一级有证标准物质(GBW12005、GBW12006、GBW12007、GBW12008),其哈氏可磨性指数(HGI)分别约为40、60、80和110。4.2软毛刷:刷毛长度为10mm-30mm的短毛刷和刷毛长度40mm-80mm的长毛刷。5仪器设备：5.1哈氏可磨性指数测定仪哈氏可磨性指数测定仪如图1所示,其中研磨件由主轴、研磨碗、研磨环、钢球组成,其规格和尺寸如图2所示。电动机通过减速装置和一对齿轮减速后，带动主轴和研磨环以(20±l)r/min的速度旋转。研磨环驱动研磨碗内的8个钢球转动，铜球直径为25.4mm,由重块、齿轮、主轴和研磨环施加在钢球上的总垂直力为(284±2)N。研磨碗与研磨环材质相同,并经过淬火处理。5.2筛子5.2.1试验筛:满足GB/T6003.1规定,孔径为0.071mm、0.63mm、1.25mm,直径为200mm,并配有筛盖和筛底盘。5.2.2保护筛:能套在试验筛上的圆孔筛或方孔筛，孔径范围13mm-19mm。tH］呛氏可唐性甜定仪空一樞輒控删金I4一电功桃t3—小也耗L匕一大齿轮|丁一倉块,B-护罩］夕一徐杆・比一计JR君卡n—主Wfis-辭容环1:H—钢域h“一研鷹视1—机座；2—电气控制盒；3—蜗轮盒；4—电动机；5—小齿轮；6—大齿轮；7—重块；8—护罩；9—拨杆；10—计数器；11—主轴；12—研磨环；13—钢球；14—研磨碗图1哈氏可磨性测定仪囲E研愿件1一上轴F3—妍準航I吟一輻球1一主轴；2—研...
