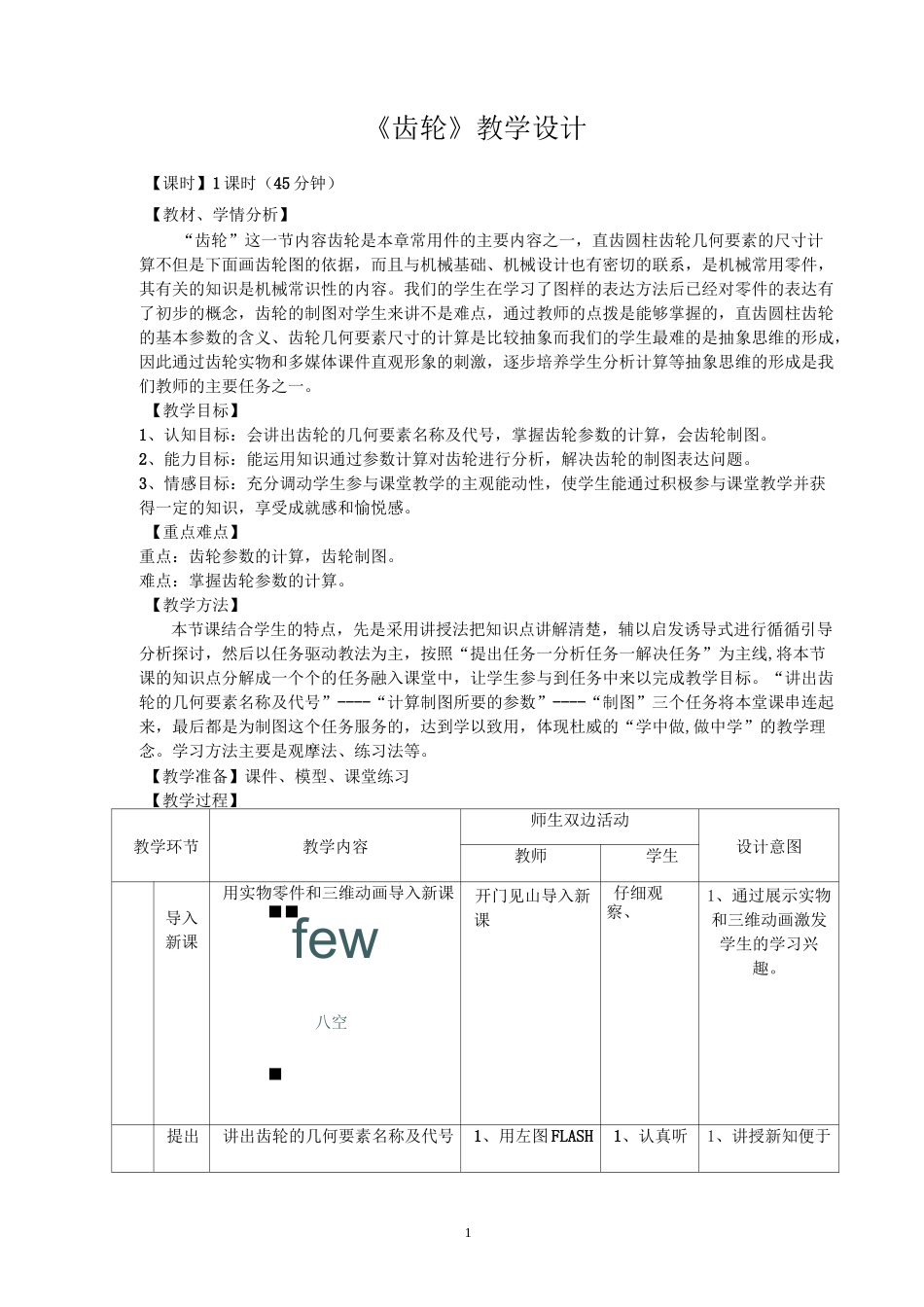

1《齿轮》教学设计【课时】1课时（45分钟）【教材、学情分析】“齿轮”这一节内容齿轮是本章常用件的主要内容之一，直齿圆柱齿轮几何要素的尺寸计算不但是下面画齿轮图的依据，而且与机械基础、机械设计也有密切的联系，是机械常用零件，其有关的知识是机械常识性的内容。我们的学生在学习了图样的表达方法后已经对零件的表达有了初步的概念，齿轮的制图对学生来讲不是难点，通过教师的点拨是能够掌握的，直齿圆柱齿轮的基本参数的含义、齿轮几何要素尺寸的计算是比较抽象而我们的学生最难的是抽象思维的形成，因此通过齿轮实物和多媒体课件直观形象的刺激，逐步培养学生分析计算等抽象思维的形成是我们教师的主要任务之一。【教学目标】1、认知目标：会讲出齿轮的几何要素名称及代号，掌握齿轮参数的计算，会齿轮制图。2、能力目标：能运用知识通过参数计算对齿轮进行分析，解决齿轮的制图表达问题。3、情感目标：充分调动学生参与课堂教学的主观能动性，使学生能通过积极参与课堂教学并获得一定的知识，享受成就感和愉悦感。【重点难点】重点：齿轮参数的计算，齿轮制图。难点：掌握齿轮参数的计算。【教学方法】本节课结合学生的特点，先是采用讲授法把知识点讲解清楚，辅以启发诱导式进行循循引导分析探讨，然后以任务驱动教法为主，按照“提出任务一分析任务一解决任务”为主线,将本节课的知识点分解成一个个的任务融入课堂中，让学生参与到任务中来以完成教学目标。“讲出齿轮的几何要素名称及代号”----“计算制图所要的参数”----“制图”三个任务将本堂课串连起来，最后都是为制图这个任务服务的，达到学以致用，体现杜威的“学中做,做中学”的教学理念。学习方法主要是观摩法、练习法等。【教学准备】课件、模型、课堂练习【教学过程】教学环节教学内容师生双边活动设计意图教师学生导入新课用实物零件和三维动画导入新课■■few八空■开门见山导入新课仔细观察、1、通过展示实物和三维动画激发学生的学习兴趣。提出讲出齿轮的几何要素名称及代号1、用左图FLASH1、认真听1、讲授新知便于2•任-，Jl^lJWrWi动画来讲解齿轮讲，观看学生快速理解。—务讲出_Ltl齿轮几何要素名称分析解决齿根尚齿顶闘齿根風中心朋齿阻的几何要素。2、设计好问题进行落实。见课堂练习1FLASH动画展示。2、配合教师分析问题和解决问题在齿轮图上标出分度圆齿高等要素。2、通过用FLASH动画能够化抽象为具体，增强学生的空间想象能力，给学生一个学习的台阶由浅入深,降低难度,突破重难点。3、课堂练习“图上标出齿轮要素”学以致用当堂巩固。提出齿轮要素的计算?_Ltl齿轮要素的计算任务齿轮制图分析解决提出分析齿贾忑亘屋de&度Si車空d齿顶高ha齿杞高分度圆齿顶圆齿报圆中心距齿距bt=1.25mh=2.25md=mzda=mz+2mdia=m(Zi4-Z?)/2p=Jim如何画齿轮图？1、结合图形来讲解要素尺寸的计算。提问。教师示范作图教师巡回指导4、作业展示1、2、3、1、仔细听讲、观看图形的尺寸分析。2、思考并分析问题。3、记录要点。1、回答问题。2、学生绘制齿轮图。1、设计图形来讲解要素尺寸的计算，形象直观，降低难度，突破重难点。1、学生绘图培养学生的绘图能力，2、使他们享受绘出图形的成就感。3、教师巡回指导能及时发现问题并解决问题。3解决丝--W小结齿轮要素名称及计算、制图。教师引导学生小结梳理知识点作业布置练习纸教师布置作业课后按要求完成作业课后练习主要为了巩固知识和基本技能，为以后的学习打基础【板书】§7-4齿轮齿顶高ha=1xm齿根高hf=125m齿高h=2.25m分度圆d=mz齿顶圆＜la=mz+2m齿根圆df=mz-2.5m课堂练习1、在下图中指出分度圆、齿顶圆、齿根圆、齿顶高、齿根高、齿高、齿槽、齿距、齿厚。42、有一直齿轮齿数Z=20,模数m=5,求分度圆、齿顶圆、齿根圆、齿顶高、齿根高、齿全高为多少？3、直齿轮齿数Z=16，模数m=5请在下画出齿轮图。5课堂练习1、在下图中指出分度圆、齿顶圆、齿根圆、齿顶高、齿根高、齿高、齿槽、齿距、齿厚。2、有一直齿轮齿数Z=20,模数m=5,求分度圆、齿顶圆、齿根圆、齿顶高、齿根高、齿全高为多少？63、直齿轮齿数Z=16，模数m=5请在下画出齿轮图。
