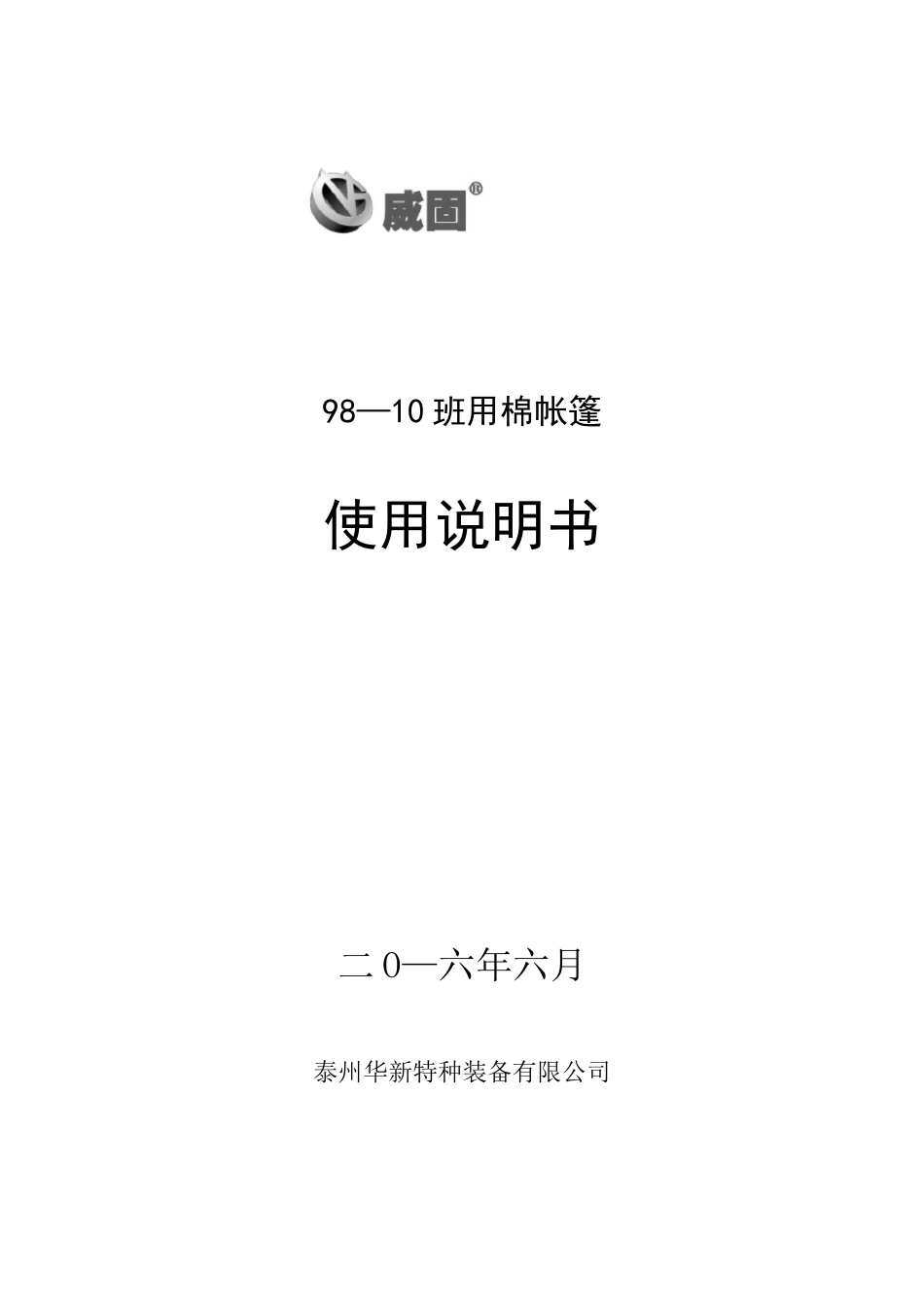

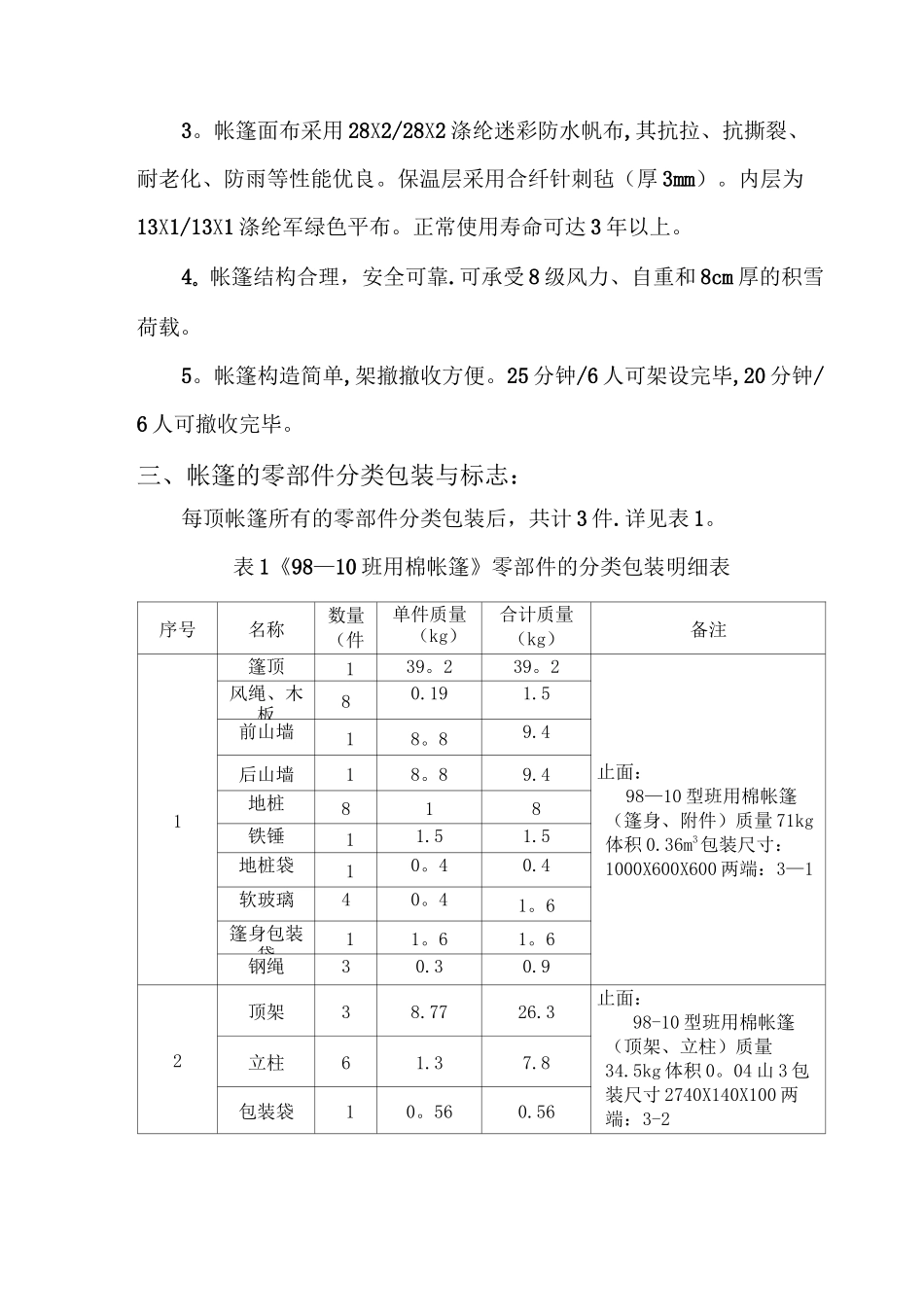

98—10班用棉帐篷使用说明书二O—六年六月泰州华新特种装备有限公司《98-10班用棉帐篷》使用说明书一、用途：主要供野战条件下寒区部队住宿、办公等使用。二、主要性能简介：1。帐篷为双坡面框架式结构.展开状态全貌见图一.支架结构示意见图二.图一《98—10班用棉帐篷》展开状态全貌图图二《98-10班用棉帐篷》支架示意图2。帐篷使用面积20.24m2,包装运输总质量118kg、体积0。42m3。帐篷面布采用28X2/28X2涤纶迷彩防水帆布,其抗拉、抗撕裂、耐老化、防雨等性能优良。保温层采用合纤针刺毡（厚3mm）。内层为13X1/13X1涤纶军绿色平布。正常使用寿命可达3年以上。4。帐篷结构合理，安全可靠.可承受8级风力、自重和8cm厚的积雪荷载。5。帐篷构造简单,架撤撤收方便。25分钟/6人可架设完毕,20分钟/6人可撤收完毕。三、帐篷的零部件分类包装与标志：每顶帐篷所有的零部件分类包装后，共计3件.详见表1。表1《98—10班用棉帐篷》零部件的分类包装明细表序号名称数量（件）单件质量（kg）合计质量（kg）备注1篷顶139。239。2止面：98—10型班用棉帐篷（篷身、附件）质量71kg体积0.36m3包装尺寸：1000X600X600两端：3—1风绳、木板80.191.5前山墙18。89.4后山墙18。89.4地桩818铁锤11.51.5地桩袋10。40.4软玻璃40。41。6篷身包装袋11。61。6钢绳30.30.92顶架38.7726.3止面：98-10型班用棉帐篷（顶架、立柱）质量34.5kg体积0。04山3包装尺寸2740X140X100两端：3-2立柱61.37.8包装袋10。560.563檀条61.9611.76止面：98—10型班用棉帐篷（檀条）质量12.5kg体积0.02m3包装尺寸：2150X85X60两端：3-3包装袋10.50.5注:3件总质量118kg、体积0。42m3。四、架设和撤收：（一）单顶帐篷架设1。选择地势较为平坦、隐蔽的地方，清理帐篷预定架设地面的杂物、积雪、石块等,使场地平整.2。打开所有包装件，清点核对零部件的品名、数量。3。两人一榀顶架，抽出立柱，将三榀顶架全部拉开呈三角形,平行落位于地面上,三人分别将三榀顶架扶稳，另三人将六根檀条卡进顶架对应的卡口板内，这时顶架已稳定,人员可松手。4。六人将篷顶抬起覆盖在顶架上,以脊线和中间一榀顶为轴线调整好位置。然后在拉绳对应位置打好地桩。5。六人每人各持一根立柱，将架子抬起后，将立柱插入顶架两支点的插套内。调整篷顶适当拉紧拉绳（拉绳要对称位，不可在帐篷单面用力拉，以免损坏帐篷）。若遇大风天，可由三人将一侧的篷顶拉住，余三人将另一侧拉绳调整好长度挂在地桩上后，迅速抬起这一侧，插上柱子,适当拉紧拉绳后，再到另一侧，六人一起以同样的方法拉起柱子，拉紧八根拉绳。系好内部系带。将顶篷内的拉筋和弦筋位置调整好,拉紧固定.6.系好内部钢绳弦筋，并将钢丝绳上下弦筋拉紧固定。7.将前、后山墙安装在篷顶上（有门的为前山墙）。上端的铝蓬圈与篷顶檐布上的环套的连接方式如图三所示。对准山墙与围墙的正中，开始穿套连结,套结完毕后系好各柱的困柱带，装好窗玻璃。8。在压土布上压土，并修简易排水沟。9.调整篷布、立柱位置和拉绳松紧度,使帐篷舒展平整.1.撤收方法、步骤与架设呈反序进行。2。按照包装尺寸,将篷布叠好，按照前述帐篷零部件分类包装明细表将篷架捆好。3.按照帐篷零部件分类包装明细表，清点各种包装件内零部件，核查无误后，依次放入包装袋内,适当整形后，包好包装袋。（三）两顶帐篷组合使用时架设、撤收。1.按前述单帐篷架设1、2、3、4、5的步骤将两顶帐篷的篷顶，各自上好后，后山墙对后山墙将两顶帐篷并拢，解下这两山尖的拉绳.将一顶帐篷的滴水檐搭在另一顶的滴水檐上，并使该处的尼龙搭扣互相压接，同时将穿套篷顶两檐处的拉绳移至临近的三角环上.在相应位置打好四个地桩。2。六人站到一边，每人一根立柱，按前述步骤6的方法立起这一边立柱,再到另一边以同样的方法立起另一边立柱,调整帐篷位置使两帐篷山墙间距为13cm左右靠拢.适度拉紧拉绳，注意两帐篷结合处的拉绳为交错位，以此将两顶帐篷并拢在一起，两端山尖的拉绳不要用力太大。3。按前述单帐篷架设6、7、8步骤以此完成。五、注意事项：1。架设或撤收时，切勿在地面上拖拉篷布,以免弄脏和撕裂篷布。2.使用过程中，要注意保护，以保持内外篷布的...
