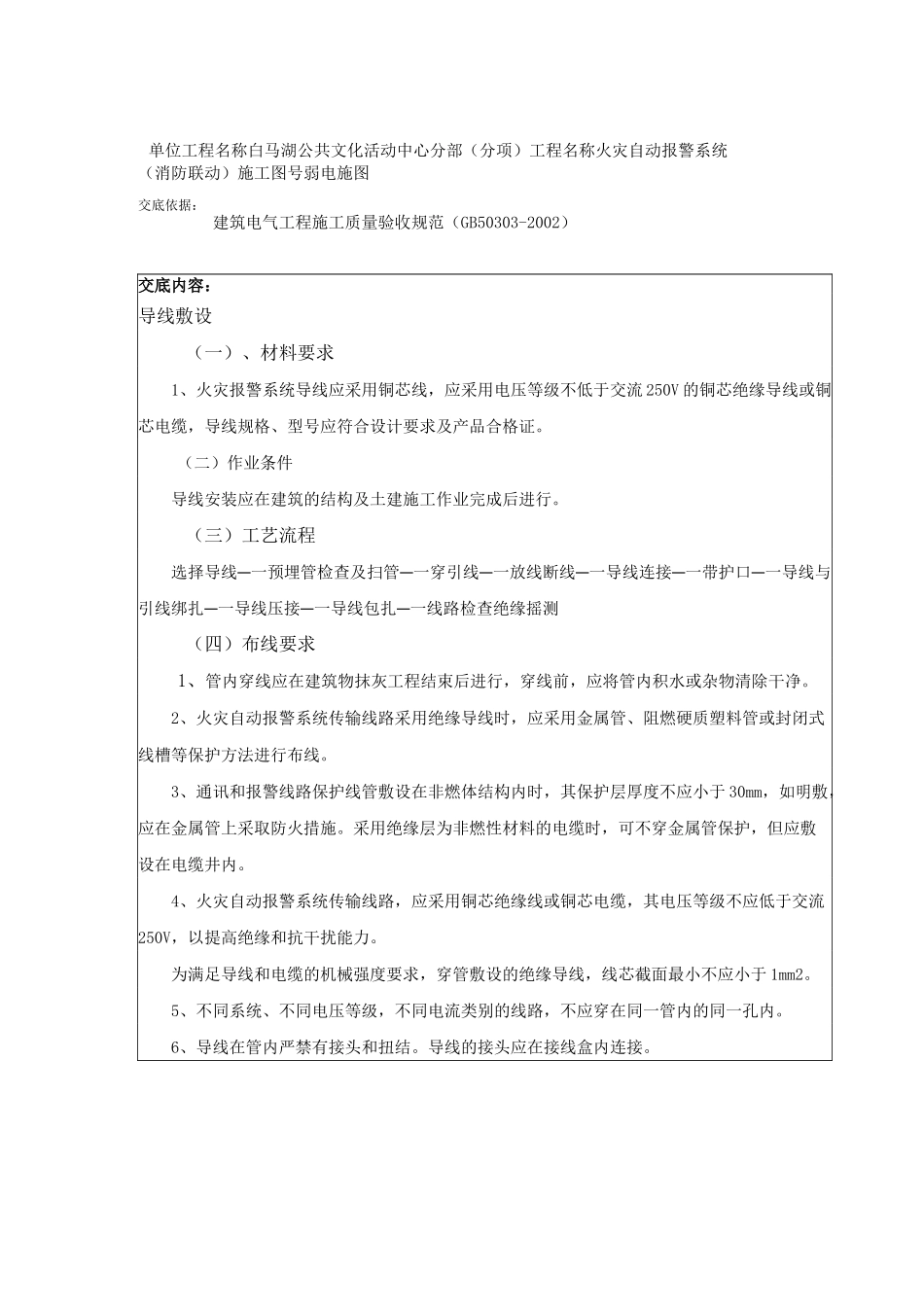

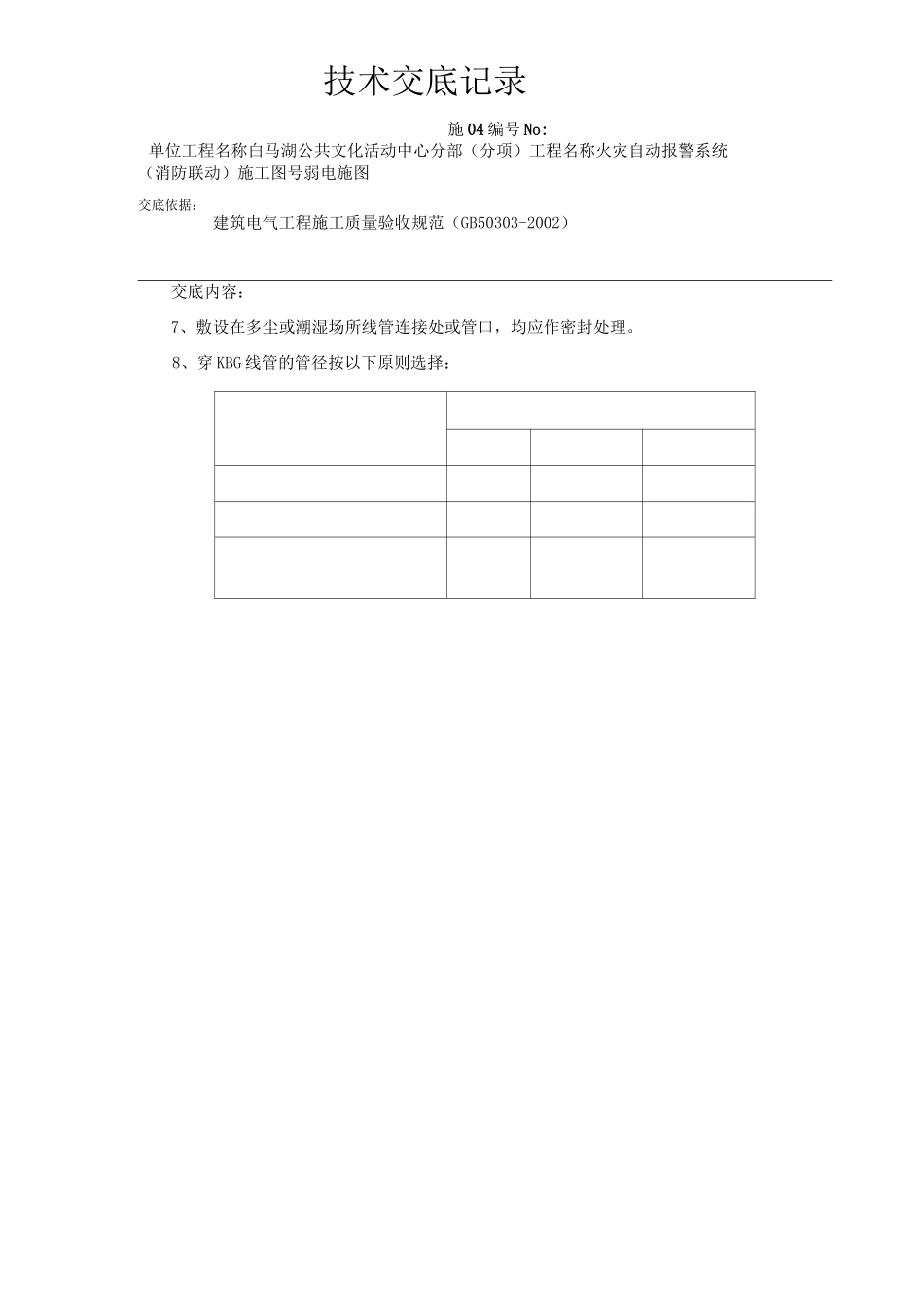

单位工程名称白马湖公共文化活动中心分部（分项）工程名称火灾自动报警系统（消防联动）施工图号弱电施图交底依据：建筑电气工程施工质量验收规范（GB50303-2002）交底内容：导线敷设（一）、材料要求1、火灾报警系统导线应采用铜芯线，应采用电压等级不低于交流250V的铜芯绝缘导线或铜芯电缆，导线规格、型号应符合设计要求及产品合格证。（二）作业条件导线安装应在建筑的结构及土建施工作业完成后进行。（三）工艺流程选择导线一一预埋管检查及扫管一一穿引线一一放线断线一一导线连接一一带护口一一导线与引线绑扎一一导线压接一一导线包扎一一线路检查绝缘摇测（四）布线要求1、管内穿线应在建筑物抹灰工程结束后进行，穿线前，应将管内积水或杂物清除干净。2、火灾自动报警系统传输线路采用绝缘导线时，应采用金属管、阻燃硬质塑料管或封闭式线槽等保护方法进行布线。3、通讯和报警线路保护线管敷设在非燃体结构内时，其保护层厚度不应小于30mm，如明敷，应在金属管上采取防火措施。采用绝缘层为非燃性材料的电缆时，可不穿金属管保护，但应敷设在电缆井内。4、火灾自动报警系统传输线路，应采用铜芯绝缘线或铜芯电缆，其电压等级不应低于交流250V，以提高绝缘和抗干扰能力。为满足导线和电缆的机械强度要求，穿管敷设的绝缘导线，线芯截面最小不应小于1mm2。5、不同系统、不同电压等级，不同电流类别的线路，不应穿在同一管内的同一孔内。6、导线在管内严禁有接头和扭结。导线的接头应在接线盒内连接。技术交底记录施04编号No:单位工程名称白马湖公共文化活动中心分部（分项）工程名称火灾自动报警系统（消防联动）施工图号弱电施图交底依据：建筑电气工程施工质量验收规范（GB50303-2002）交底内容：7、敷设在多尘或潮湿场所线管连接处或管口，均应作密封处理。8、穿KBG线管的管径按以下原则选择：技术交底记录施04编号No:技术交底记录施04编号No:（七）、控制电缆的敷设1、电缆敷设前应按下列要求进行检查：1）电缆型号、电压、规格应符合设计要求。2）电缆外观应无损伤，绝缘良好。3、电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。4）敷设前应按设计和实际路径计算每根电缆的长度，合理分配电缆长度，避免有中间接头。2、电缆敷设时宜排列整齐，不宜交叉，电缆敷设完加以固定并及时装设标志牌。标志牌的装设应符合下列要求：1）在电缆终端头、电缆接头拐弯处、夹层内、人井内等地方，电缆上应装设标志牌。2）标志牌上应注明线路编号，当无编号时，应写明电缆型号、规格及起讫地点，并联使用的电缆应有顺序号。标志牌的字迹应清晰不易脱落。3）标志牌规格宜统一。标志牌应能防腐，挂装应牢固。3、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。（八）、应注意的质量问题1、在施工中存在护口遗漏、脱落、破损及与管径不符等现象。应及时补齐或更换。2、导线线芯受损。是由于用力过猛或剥线钳使用不当造成的，削线时应根据线径选用剥线钳相应的刀口。3、接头部分包扎不平整、不严密。应按工艺要求重新进行包扎。4、线路的绝缘电阻值偏低。管路可能进水或者绝缘层受损都会造成绝缘电阻值偏低。应将管路中的泥水及时清干净或更换导线。四、火灾报警系统及联动系统组件及设备安装技术交底记录施04编号No:技术交底记录施04编号No:5）、控制器应安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。6）、引入控制器的电缆或导线，应符合下列要求：单位工程名称白马湖公共文化活动中心分部（分项）工程名称火灾自动报警系统（消防联动）施工图号弱电施图交底依据：建筑电气工程施工质量验收规范（GB50303-2002）交底内容：a、配线应整齐，不宜交叉，并应固定牢靠；b、电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；c、端子板的每个接线端，接线不得超过2根；d、电缆芯和导线，应留有不小于200mm的余量；e、导线应绑扎成束；f、导线穿管、线槽后，应将管口、槽口封堵。3）控制器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应...
