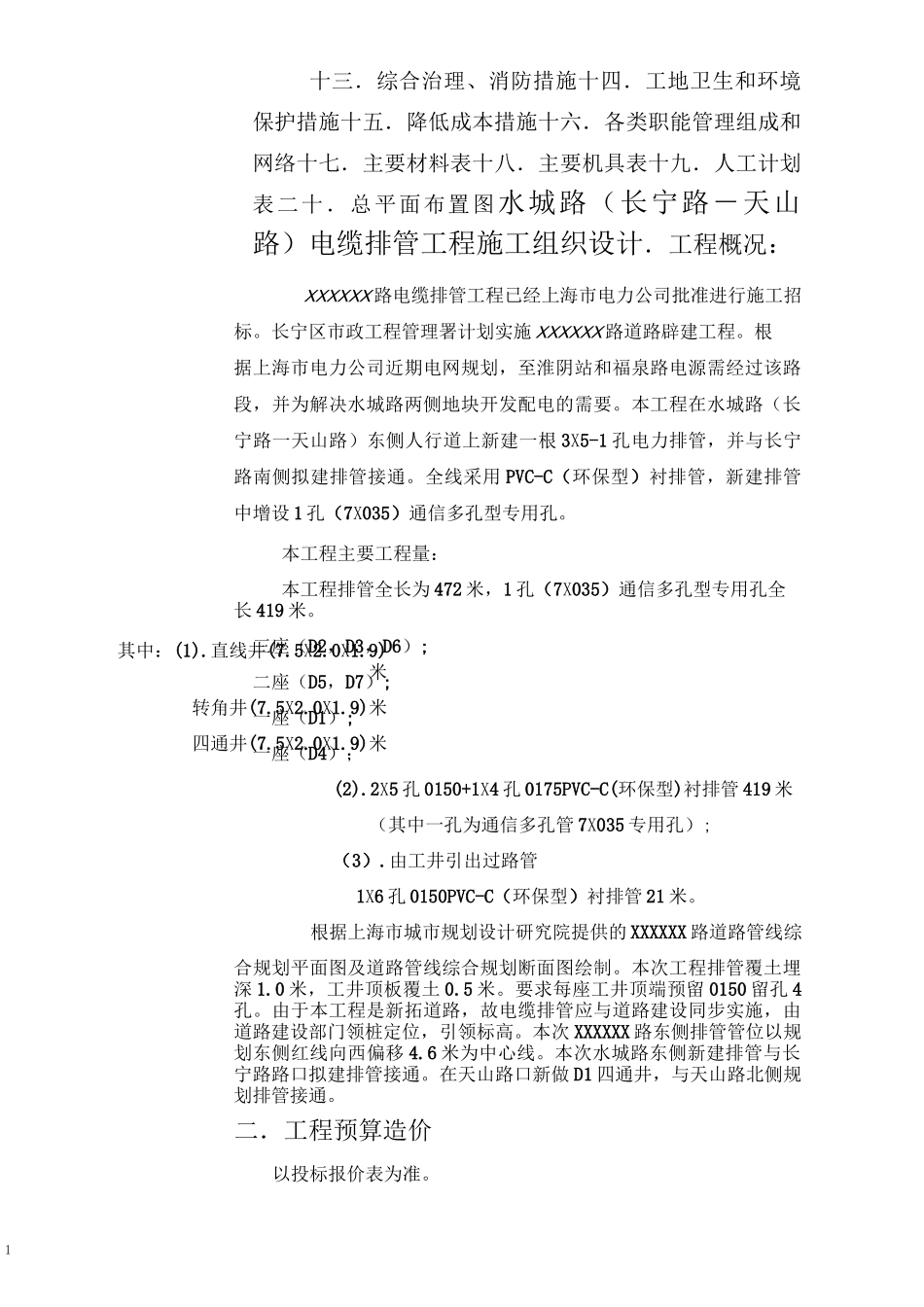

0XXXXXX路电缆排管工程工组织设计年月编制目录一．工程概况二．工程预算造价三．施工工期四．主要工程量五．施工现场安排六．施工方案和主要技术措施七．保证工程质量管理技术措施八．保护周围重要建筑物的技术措施九．施工总进度计划十．文明施工措施方案十一．安全生产管理措施十二．保护管线的安全措施1其中：(1).直线井(7.5X2.0X1.9)米转角井(7.5X2.0X1.9)米四通井(7.5X2.0X1.9)米十三．综合治理、消防措施十四．工地卫生和环境保护措施十五．降低成本措施十六．各类职能管理组成和网络十七．主要材料表十八．主要机具表十九．人工计划表二十．总平面布置图水城路（长宁路－天山路）电缆排管工程施工组织设计．工程概况：XXXXXX路电缆排管工程已经上海市电力公司批准进行施工招标。长宁区市政工程管理署计划实施XXXXXX路道路辟建工程。根据上海市电力公司近期电网规划，至淮阴站和福泉路电源需经过该路段，并为解决水城路两侧地块开发配电的需要。本工程在水城路（长宁路一天山路）东侧人行道上新建一根3X5-1孔电力排管，并与长宁路南侧拟建排管接通。全线采用PVC-C（环保型）衬排管，新建排管中增设1孔（7X035）通信多孔型专用孔。本工程主要工程量：本工程排管全长为472米，1孔（7X035）通信多孔型专用孔全长419米。三座（D2，D3，D6）;二座（D5，D7）;一座（D1）;一座（D4）；(2).2X5孔0150+1X4孔0175PVC-C(环保型)衬排管419米（其中一孔为通信多孔管7X035专用孔）;（3）.由工井引出过路管1X6孔0150PVC-C（环保型）衬排管21米。根据上海市城市规划设计研究院提供的XXXXXX路道路管线综合规划平面图及道路管线综合规划断面图绘制。本次工程排管覆土埋深1.0米，工井顶板覆土0.5米。要求每座工井顶端预留0150留孔4孔。由于本工程是新拓道路，故电缆排管应与道路建设同步实施，由道路建设部门领桩定位，引领标高。本次XXXXXX路东侧排管管位以规划东侧红线向西偏移4.6米为中心线。本次水城路东侧新建排管与长宁路路口拟建排管接通。在天山路口新做D1四通井，与天山路北侧规划排管接通。二．工程预算造价以投标报价表为准。2三．施工工期：指令工期：按建设单位指定的开竣工日期进行施工。计划施工工期：本电力排管施工工期控制在90天内，具体服从建设单位和市政工程建设对工期的要求。正式开工日以建设单位批准的书面通知为准。工程开工后，如产生非施工单位能力所能控制的事件，经建设单位认可后，作为合同工期顺延的依据。四．主要工程量（具体以施工设计图投标报价表为准）：序号工程项目单位数量备注12X5孔屮150+1X4孔屮环保型衬排管m41921X6孔屮150环保型衬排管m213直线工井(7.5X2.0X1.9)座3(D2,D3,D6)4三通工井(7.5X2.0X1.9)座1D45四通工井(7.5X2.0X1.9)座1D16转角工井(7.5X2.0X1.9)座2(D5,D7)71孔通信多孔型7X屮专用孔m419五．施工现场安排1．临时施工便道：本工程在排管时不考虑铺筑临时施工便道。2．临时排水：本工程电缆管道埋设深度大于3.0米的，采用轻型井点降水措施，排除地下水。埋管深度小于3.0米的采用明排水泵抽水，槽内两侧开挖排水沟和集水坑，坑内放置滤水筐，筐四周放道渣，防止坑底涌砂，造成集水坑四周坍塌。根据土体的渗透系数、出水量的大小，适当安排集水坑个数。在挖底层土、铺设管道基础、排管、坞膀全过程中，保持沟槽内不积水。3．施工用临时房屋：按照上海上电电缆管道工程建设有限公司的《关于施工用临时房屋的有关规定》，结合施工现场的具体情况合理布置，并符合经济、3实用、安全、防火、用电的要求。施工用临时房屋在取得市政工程指挥部的同意下，搭设在水城路的人行道上。办公室：20四间电工间：20m2一间宿舍：20m?十间或100m?二间厨房：20m一间4．仓库：仓库与施工用临时房屋设在同一地点。5．接水：按临时设施的搭建位置，联系上水公司接水，自行安装水表接管到施工用临时房屋和料场。6．接电：按现场施工的需要及施工用临时房屋的搭建位置，联系供电部门接电，自行安装电表、分线路和分电箱。施工用电的线路敷设在水城路道路东侧的人行道上。六．施工方案和主要技术措施：1．主要施工顺序：电缆排管以“先工井、后排管”的施工顺序施工，...
