低压干式变压器技术规范书VIP免费

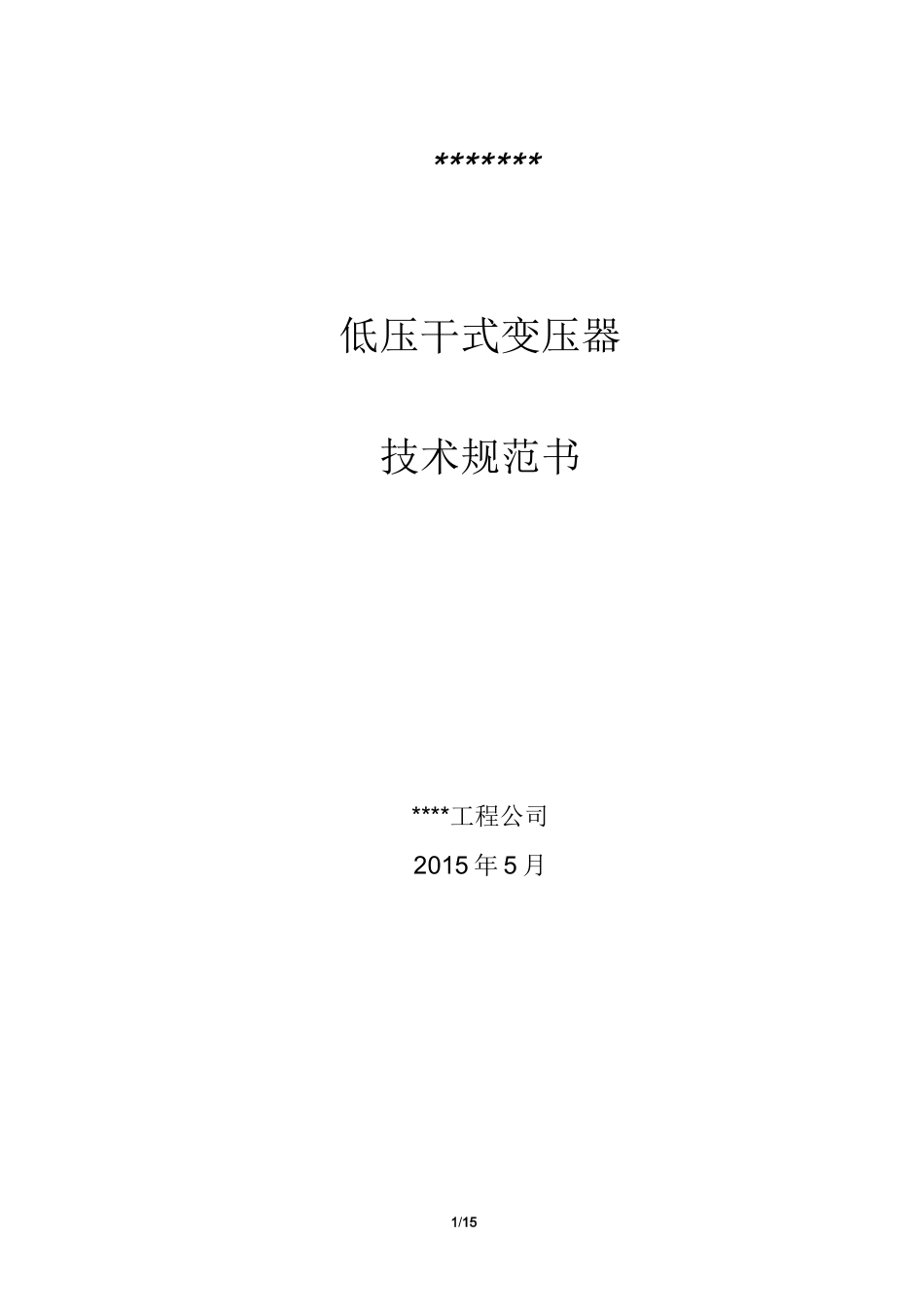

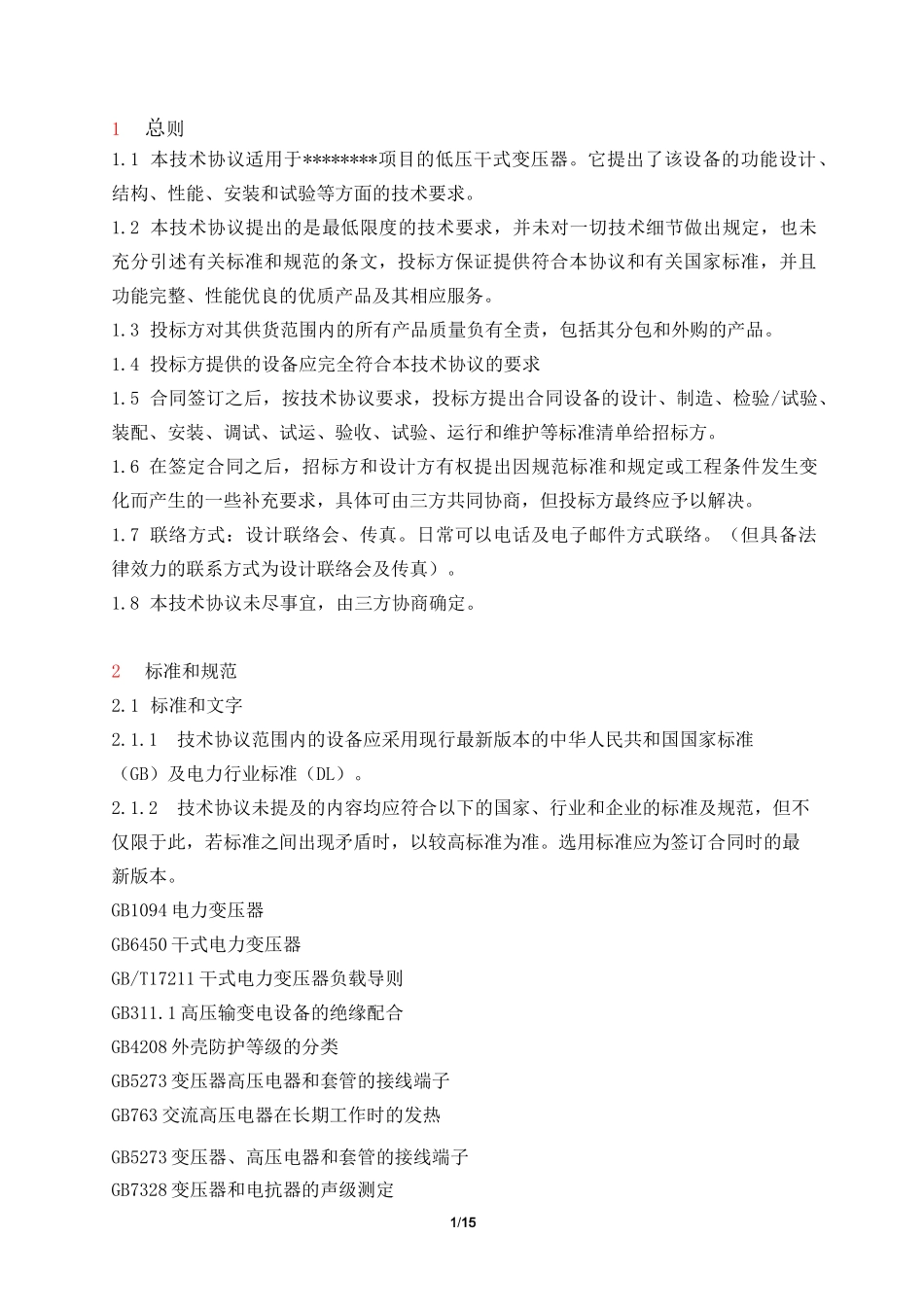

1/15*******低压干式变压器技术规范书****工程公司2015年5月2/15总则1..标准和规范1..设备使用环境条件（按实调整）2主要技术参数2技术要求3供货范围5监造、检验/试验和性能验收试验（按实调整）6技术资料和交付进度（按实调整）8技术服务和设计联络（按实调整）10协议附图（无）12联系方式：12目12345678910111/151总则1.1本技术协议适用于********项目的低压干式变压器。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方保证提供符合本协议和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。1.3投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。1.4投标方提供的设备应完全符合本技术协议的要求1.5合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方。1.6在签定合同之后，招标方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标方最终应予以解决。1.7联络方式：设计联络会、传真。日常可以电话及电子邮件方式联络。（但具备法律效力的联系方式为设计联络会及传真）。1.8本技术协议未尽事宜，由三方协商确定。2标准和规范2.1标准和文字2.1.1技术协议范围内的设备应采用现行最新版本的中华人民共和国国家标准（GB）及电力行业标准（DL）。2.1.2技术协议未提及的内容均应符合以下的国家、行业和企业的标准及规范，但不仅限于此，若标准之间出现矛盾时，以较高标准为准。选用标准应为签订合同时的最新版本。GB1094电力变压器GB6450干式电力变压器GB/T17211干式电力变压器负载导则GB311.1高压输变电设备的绝缘配合GB4208外壳防护等级的分类GB5273变压器高压电器和套管的接线端子GB763交流高压电器在长期工作时的发热GB5273变压器、高压电器和套管的接线端子GB7328变压器和电抗器的声级测定2/15GB7449电力变压器和电抗器的雷电冲击和操作冲击试验导则GB156标准电压GB191包装贮运标志GB10237电力变压器绝缘水平和绝缘试验外绝缘的空气间隙GB4109交流电压高于1000V的套管通用技术条件DL5027电力设备典型消防规程DL/T620交流电气装置的过电压保护和绝缘配合DL/T621交流电气装置的接地DL/T5153火力发电厂厂用电设计技术规定DL/T5136火力发电厂、变电所二次接线设计技术规程JB2426发电机和变电所自用变压器ZBK41003三相树脂绝缘干式电力变压器技术条件3设备使用环境条件（按实调整）安装方式：户内年平均气温极端最咼气温16.4°C39.5°C极端最低气温-10.1C年平均相对湿度81%海拔高度：不高于1000m（黄海高程）。地震基本烈度：地震基本烈度为6度，要求7度设防。4主要技术参数4.1.1型式：环氧树脂浇注薄绝缘三相双线圈铜绕组干式变压器。4.1.2冷却方式：空冷（AN）4.1.3额定容量：详见6.24.1.4额定电压（10kV降压变）：高压侧：10kV低压侧：0.4kV4.1.5阻抗电压：Ud=6%4.1.6额定频率：50Hz3/154.1.7相数：三相4.1.8联接组标号（10kV降压变）：Dynll4.1.9调压方式：无载调压4.1.10绝缘耐热等级：H级（温升按F级考核）4.1.11端子连接方式：高压侧：10kV电缆低压侧：0.4kV硬母线4.1.12绕组中性点接地方式：高压绕组：中性点不接地低压绕组：0.4kV中性点直接接地（装设零序电流互感器）4.1.13变压器外壳防护等级：IP204.1.14绝缘水平：额定短时工频耐压（1min）：35kV（有效值）4.1.15额定雷电冲击耐压：75kV（峰值）5技术要求5.1承受短路能力：投标方应保证变压器高、低压绕组及其辅助设备如支持绝缘子，无载切换电压连接片等在变压器高压侧系统阻抗为零（电源为无穷大），在1.05倍额定最高分接电压下，变压器低压侧绕组出口发生三相金属性短路变压器不致出现有害的机械和热应力以及电气性能损伤。5.2负载能力：自然空气冷却（AN）时，在第3.1节规定的运行条件下，安装在柜体内的变压器，应连续输出100%的额定容量；强迫空气冷却（AF）时，在同样条件下，变压器输出容...
