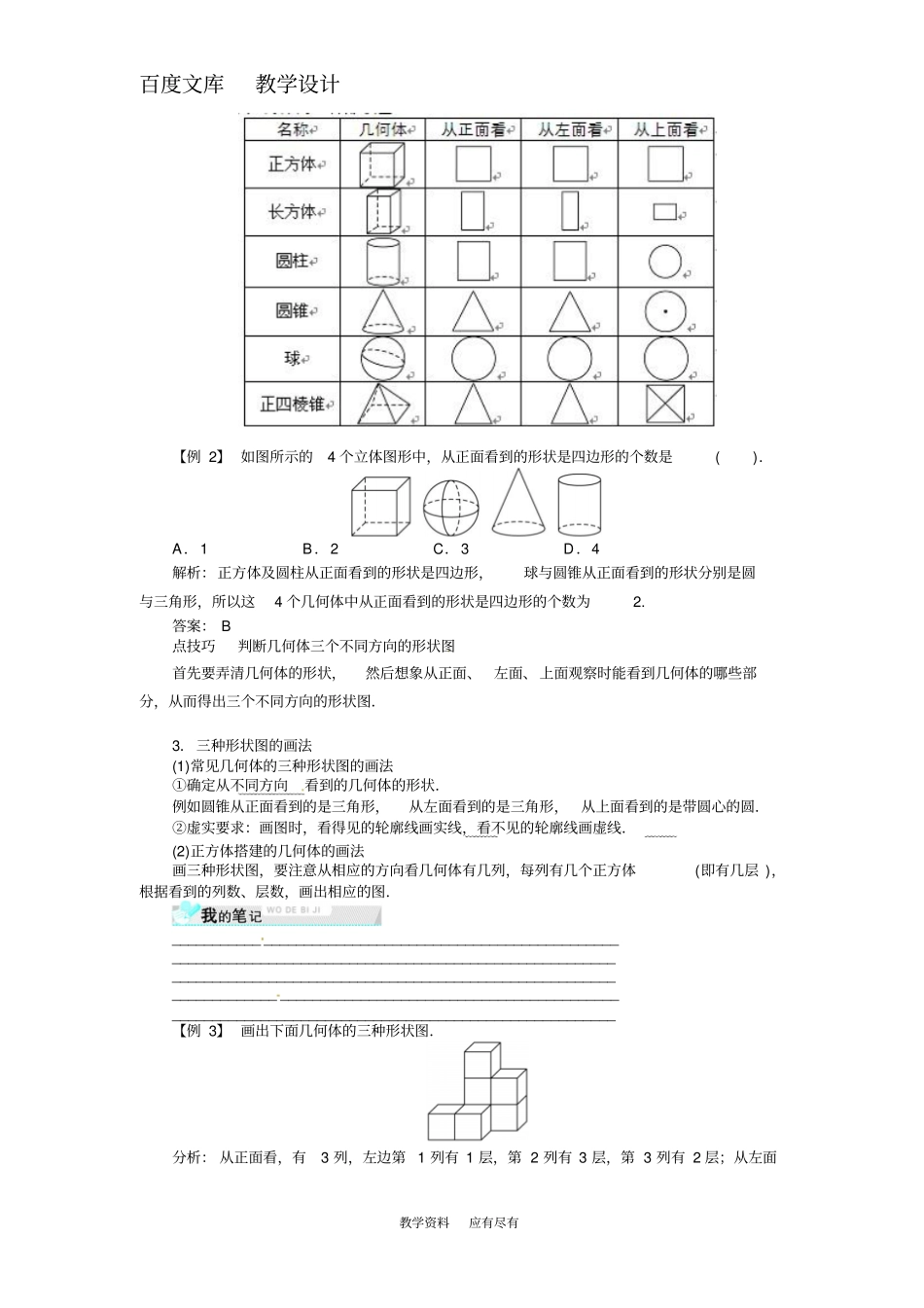

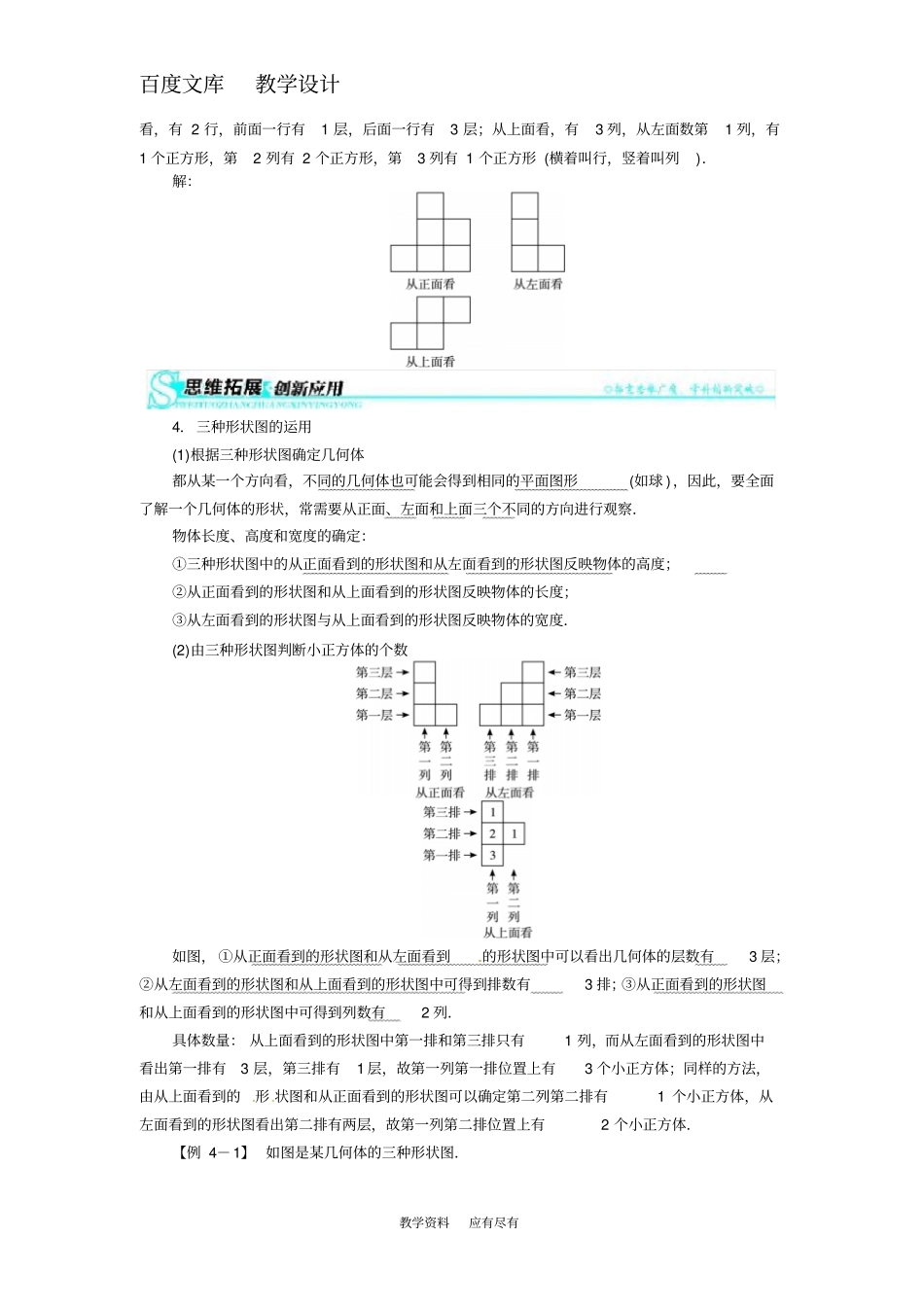

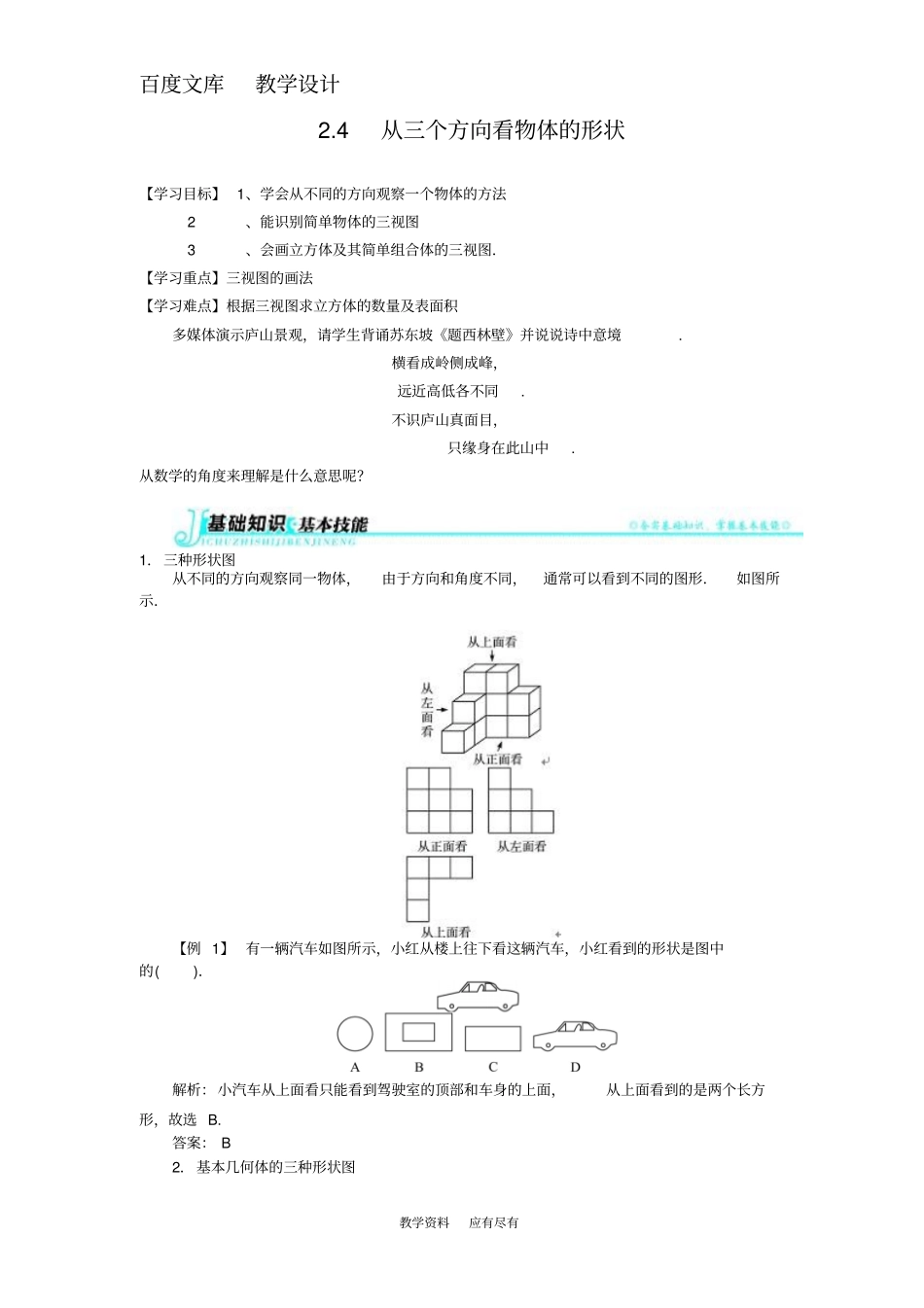

百度文库教学设计教学资料应有尽有2.4从三个方向看物体的形状【学习目标】1、学会从不同的方向观察一个物体的方法2、能识别简单物体的三视图3、会画立方体及其简单组合体的三视图．【学习重点】三视图的画法【学习难点】根据三视图求立方体的数量及表面积多媒体演示庐山景观，请学生背诵苏东坡《题西林壁》并说说诗中意境.横看成岭侧成峰，远近高低各不同.不识庐山真面目，只缘身在此山中.从数学的角度来理解是什么意思呢？1．三种形状图从不同的方向观察同一物体，由于方向和角度不同，通常可以看到不同的图形．如图所示．【例1】有一辆汽车如图所示，小红从楼上往下看这辆汽车，小红看到的形状是图中的()．解析：小汽车从上面看只能看到驾驶室的顶部和车身的上面，从上面看到的是两个长方形，故选B.答案：B2．基本几何体的三种形状图百度文库教学设计教学资料应有尽有【例2】如图所示的4个立体图形中，从正面看到的形状是四边形的个数是()．A．1B．2C．3D．4解析：正方体及圆柱从正面看到的形状是四边形，球与圆锥从正面看到的形状分别是圆与三角形，所以这4个几何体中从正面看到的形状是四边形的个数为2.答案：B点技巧判断几何体三个不同方向的形状图首先要弄清几何体的形状，然后想象从正面、左面、上面观察时能看到几何体的哪些部分，从而得出三个不同方向的形状图．3．三种形状图的画法(1)常见几何体的三种形状图的画法①确定从不同方向看到的几何体的形状．例如圆锥从正面看到的是三角形，从左面看到的是三角形，从上面看到的是带圆心的圆．②虚实要求：画图时，看得见的轮廓线画实线，看不见的轮廓线画虚线．(2)正方体搭建的几何体的画法画三种形状图，要注意从相应的方向看几何体有几列，每列有几个正方体(即有几层)，根据看到的列数、层数，画出相应的图．___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________【例3】画出下面几何体的三种形状图．分析：从正面看，有3列，左边第1列有1层，第2列有3层，第3列有2层；从左面百度文库教学设计教学资料应有尽有看，有2行，前面一行有1层，后面一行有3层；从上面看，有3列，从左面数第1列，有1个正方形，第2列有2个正方形，第3列有1个正方形(横着叫行，竖着叫列)．解：4．三种形状图的运用(1)根据三种形状图确定几何体都从某一个方向看，不同的几何体也可能会得到相同的平面图形(如球)，因此，要全面了解一个几何体的形状，常需要从正面、左面和上面三个不同的方向进行观察．物体长度、高度和宽度的确定：①三种形状图中的从正面看到的形状图和从左面看到的形状图反映物体的高度；②从正面看到的形状图和从上面看到的形状图反映物体的长度；③从左面看到的形状图与从上面看到的形状图反映物体的宽度．(2)由三种形状图判断小正方体的个数如图，①从正面看到的形状图和从左面看到的形状图中可以看出几何体的层数有3层；②从左面看到的形状图和从上面看到的形状图中可得到排数有3排；③从正面看到的形状图和从上面看到的形状图中可得到列数有2列．具体数量：从上面看到的形状图中第一排和第三排只有1列，而从左面看到的形状图中看出第一排有3层，第三排有1层，故第一列第一排位置上有3个小正方体；同样的方法，由从上面看到的形状图和从正面看到的形状图可以确定第二列第二排有1个小正方体，从左面看到的形状图看出第二排有两层，故第一列第二排位置上有2个小正方体．【例4－1】如图是某几何体的三种形状图．百度文库教学设计教学资料应有尽有(1)说出这个几何体的名称；(2)画出它的表面展开图；(3)若从正面看到的形状图的长为15cm，宽为4cm；从左面看到的形状图的宽为3cm，从上面看到的形状图的最长边长为5cm，求这个几何体的所有棱长的和为多少？它的侧面积为多大？它的体积为多大？分析：由三种形状图可确定该几何体为三棱柱，然后确定出各棱的长，从而可画出它的表面展开图，并计算出...
