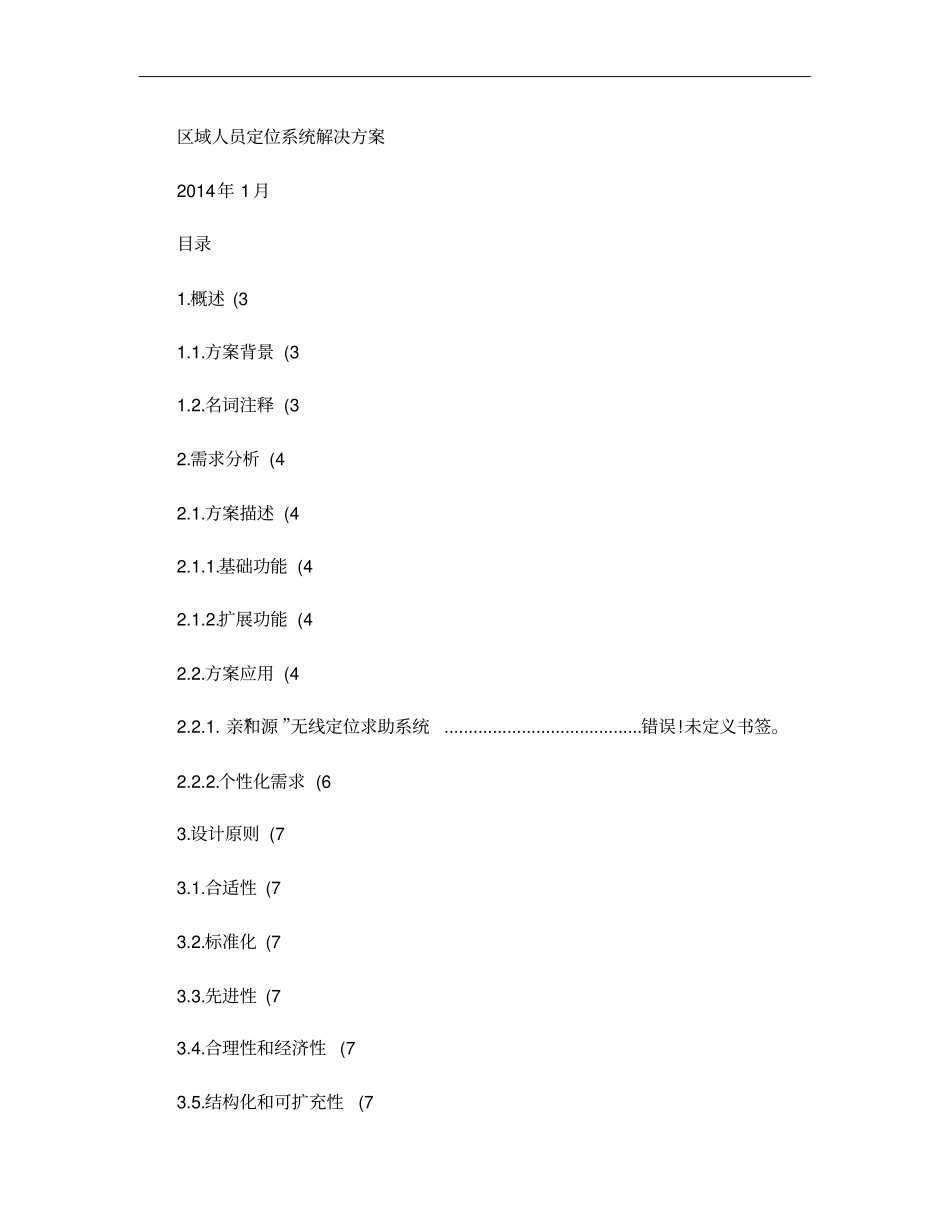

区域人员定位系统解决方案2014年1月目录1.概述(31.1.方案背景(31.2.名词注释(32.需求分析(42.1.方案描述(42.1.1.基础功能(42.1.2.扩展功能(42.2.方案应用(42.2.1.“亲和源”无线定位求助系统.........................................错误!未定义书签。2.2.2.个性化需求(63.设计原则(73.1.合适性(73.2.标准化(73.3.先进性(73.4.合理性和经济性(73.5.结构化和可扩充性(74.1.2.主要产品配置(84.2.软件方案(84.2.1.功能概述(85.产品介绍(101.概述1.1.方案背景《中共中央关于制定国民经济和社会发展第十个五年计划的建议》(以下简称《建议》指出:“信息化是当今世界经济和社会发展的大趋势,也是我国产业优化升级和实现工业化、现代化的关键环节。”《建议》进一步明确指出:“要在全社会广泛应用信息技术,提高计算机和网络的普及应用,加强信息资源的开发和利用。“为了加强对老年公寓、医院和政府机构等服务机构的管理,加大对监狱、少管所等特殊机构的监控,现将相关的软硬件资源进行整合和优化,提出区域人员定位系统的解决方案。1.2.名词注释射频识别射频识别(RadioFrequencyIdentification,简称RFID技术,是一种无线通信技术,可通过无线电讯号识别特定目标并读写相关数据,而无需识别系统与特定目标之间建立机械或光学接触。最基本的电子标签系统由两部分组成:标签(Tag:由耦合元件及芯片组成,每个标签具有唯一的电子编码,附着在物体上用来标识目标对象;阅读器(Reader:读取(有时还可以写入标签信息的设备,可设计为手持式或固定式。RFID技术的基本工作原理:标签进入磁场后,接收阅读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息(PassiveTag,无源标签或被动标签,或者主动发送某一频率的信号(ActiveTag,有源标签或主动标签;阅读器读取信息并解码后,送至中央信息系统进行数据处理。电子标签的工作频率有:125KHz、13.56MHz、900MHz、2.45GHz、5.8GHz。2.需求分析2.1.方案描述区域人员定位系统涉及到射频识别技术、无线通信技术、嵌入式技术、网络通信技术、数据库技术和计算机技术等方面。系统以传统的TCP/IP通讯网络作为主传输平台,通过在监控区域的关键位置安装无线识别基站、让监控对象配备相应的RFID电子标签来实现与系统的挂接;区域人员定位系统主动获取各无线识别基站上传的动态数据,通过一系列的运算与比较,最终实现对目标对象的跟踪定位,同时将数据存储在应用系统的数据库中,用户可以通过可视化的界面对历史数据进行追溯,达到提高安全管理的目标。2.1.1.基础功能整个系统由读写器、双频人员电子标签、基准电子标签、光电转换器、服务器、定位数据库、应用软件等关键设备组成。产品实物照片:系统结构室外定位系统网络拓扑定位系统功能:·通过简洁直观的GIS图形系统进行可视化管理和实时的位置跟踪;·具备地图查询功能,能够对地图进行缩放和拖拽;·系统定位精度:室外10米区域范围,楼内精确到楼层;·系统报警响应时间小于4秒;·电子标签电池使用时间大于24个月,具备低电量系统提示;·查找指定人员的位置和当前人员的历史轨迹;·具备特殊敏感、危险区域的设定功能,特定人员或老人在接近或进入该区域会自动报警;·开放的数据库结构,可提供给CCTV摄像头所需的基本数据。与传统人员监测管理系统相比,无线定位求助系统,为养老院老人的救护提供了更高的效率,其集身份认证、刷卡消费、门禁管理、人员定位等综合功能为一体的强大功能,提供了更为全面的管理模式,为老人提供更舒适安全的养老体验。2.2.2.个性化需求根据客户提供的用户需求书进行功能分解。3.设计原则根据系统当前的应用需求和今后的发展方向,系统的设计应遵照以下原则:3.1.合适性统设计最基本的原则,也是衡量系统成败最直接的因素。每一个提交到用户手中的系统都应该是实用的,能够解决用户的实际问题。高水平的设计师高就高在“设计出恰好满足客户需求的软件,并且使开发方和客户方获得最大的利益,而不是不惜代价设计出最先进的软件”。3.2.标准化本工程设计及其实施将按照国家和地方的有关标准进行。我们所选用的系统、设备、产品和软件将尽可能符合工业标准或主流模式。3.3.先进性工程的整体方案及各子...
