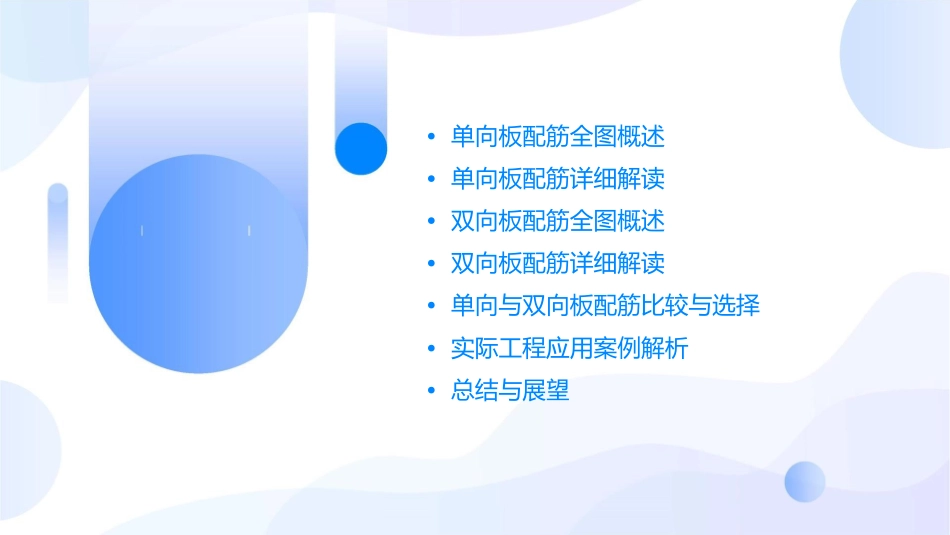

单向双向板配筋全图课件_第2页
2/32

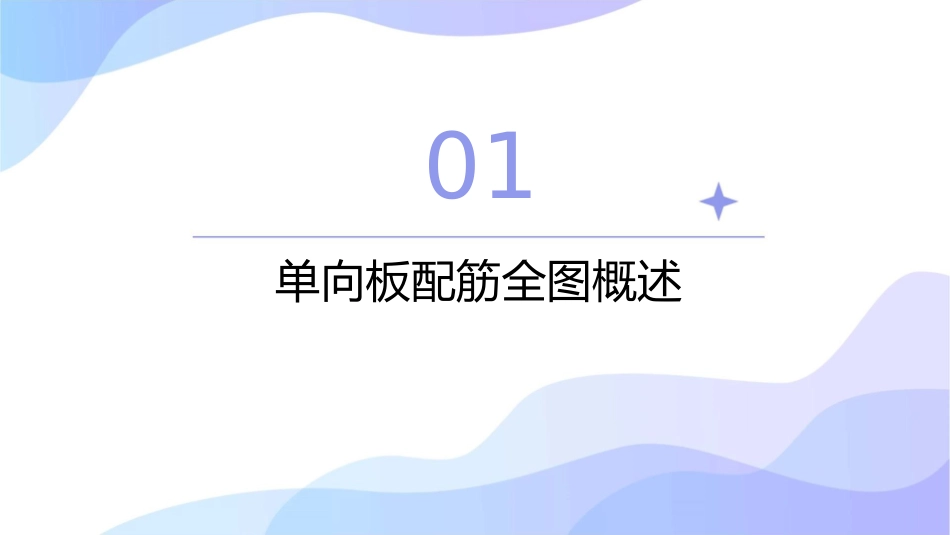

单向双向板配筋全图课件_第3页
3/32
单向双向板配筋全图课件•单向板配筋全图概述•单向板配筋详细解读•双向板配筋全图概述•双向板配筋详细解读•单向与双向板配筋比较与选择•实际工程应用案例解析•总结与展望01单向板配筋全图概述单向板的定义及工作原理定义单向板是指板面主要承受一个方向荷载的板,其另一方向的荷载较小,可忽略不计。工作原理在荷载作用下,单向板产生弯曲变形,板的上部受拉,下部受压。为抵抗弯矩产生的拉力,需在板内配置钢筋。配筋的目的和原则目的配筋的主要目的是提高单向板的承载能力,保证结构安全,防止板在荷载作用下发生破坏。原则配筋设计应遵循规范要求,确保钢筋的数量、直径、间距等满足结构承载力和构造要求。同时,应遵循经济、合理、便于施工等原则。单向板配筋全图的解读图形构成:单向板配筋全图主要包括板轮廓、钢筋布置、标注等信息。钢筋布置:在配筋全图中,可以看到钢筋的布置情况,包括钢筋的直径、间距、排列方式等。这些信息反映了板的承载能力和构造要求。标注信息:配筋全图上通常会有标注信息,如板的尺寸、荷载、钢筋规格等。这些信息对于施工人员和理解设计意图具有重要意义。通过以上课件内容的学习,可以全面了解单向板的定义、工作原理及配筋设计原则,掌握单向板配筋全图的解读方法,为实际工程中的单向板设计和施工提供有力支持。02单向板配筋详细解读板的顶部配筋配筋种类通常采用的配筋种类有钢筋网、钢筋骨架等。其具体的形状、直径、间距等参数需根据板的受力情况进行设计。顶部配筋作用板的顶部配筋主要是用来抵抗板在受力时产生的弯矩,防止板顶部出现开裂或变形。布置方式顶部配筋的布置方式多为平行于板的长边方向,且需按照一定间距进行布置,以确保配筋的受力均匀。板的底部配筋010203底部配筋作用配筋种类注意事项板的底部配筋主要是用来增强板的整体刚度,防止板在受力时发生过大的挠度。底部配筋一般采用钢筋条或钢筋网,其布置方式和参数设计也需根据板的受力情况进行确定。在底部配筋设计时,需特别注意与顶部配筋的协调,确保两者在受力时能够形成良好的相互作用。板的跨度、厚度与配筋关系跨度影响01板的跨度越大,受力时的弯矩和挠度也越大,因此需要的配筋量也相应增加。厚度影响02板的厚度增加可以提高板的刚度,减小受力时的挠度,因此可以适当减少配筋量。跨度与厚度的协调03在板的设计中,需要根据实际情况综合考虑跨度和厚度的影响,找到合适的平衡点,以确保板在受力时能够稳定工作。同时,这也将影响到配筋的种类、直径、间距等参数的设计。03双向板配筋全图概述双向板的定义及工作原理定义双向板是指在两个方向上都具有承载能力的板,其受力状态呈双向分布,可以承受双向荷载。工作原理双向板通过钢筋网片的加固,在板的两个方向形成承载能力。在受到荷载作用时,双向板将荷载传递到支撑板上,再通过钢筋传递到基础中,具有很好的承载能力和刚度。双向板与单向板的区别承载能力钢筋配筋适用范围双向板可以承受两个方向的荷载,而单向板只能承受一个方向的荷载。双向板的钢筋配筋比单向板更复杂,需要在两个方向上布置钢筋,而单向板只需要在一个方向上布置钢筋。双向板适用于荷载作用在两个方向上的情况,如楼板、屋面板等;单向板适用于荷载作用在一个方向上的情况,如墙板、梁板等。双向板配筋全图的解读图示内容双向板配筋全图主要包括板的形状、尺寸、钢筋的规格、布置等信息。解读方法首先了解板的形状和尺寸,再确定钢筋的规格和布置方式,结合荷载情况和设计要求进行综合分析。需要注意的是,双向板的钢筋布置应满足结构承载能力和变形的要求,同时要考虑施工方便性和经济性。04双向板配筋详细解读双向板的顶部配筋顶部配筋的作用双向板的顶部配筋主要承受负弯矩,防止板在荷载作用下产生过大的挠度和裂缝。配筋种类和布置通常顶部配筋采用钢筋网或钢筋骨架的形式,按照设计要求的间距和直径进行布置,确保钢筋在板内的分布均匀且符合结构受力要求。施工注意事项在浇筑混凝土前,顶部配筋需要进行定位和固定,以防止在浇筑过程中发生移位。双向板的底部配筋底部配筋的作用双向板的底部配筋主要承受正弯矩和剪力,保...
