固体电介质和液体电介质的击穿特性课件VIP免费

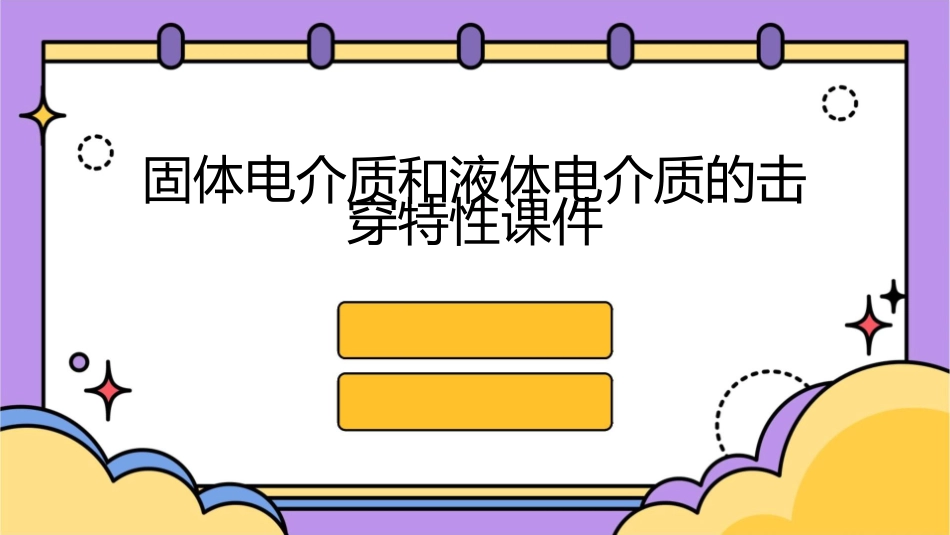

固体电介质和液体电介质的击穿特性课件_第1页
1/23

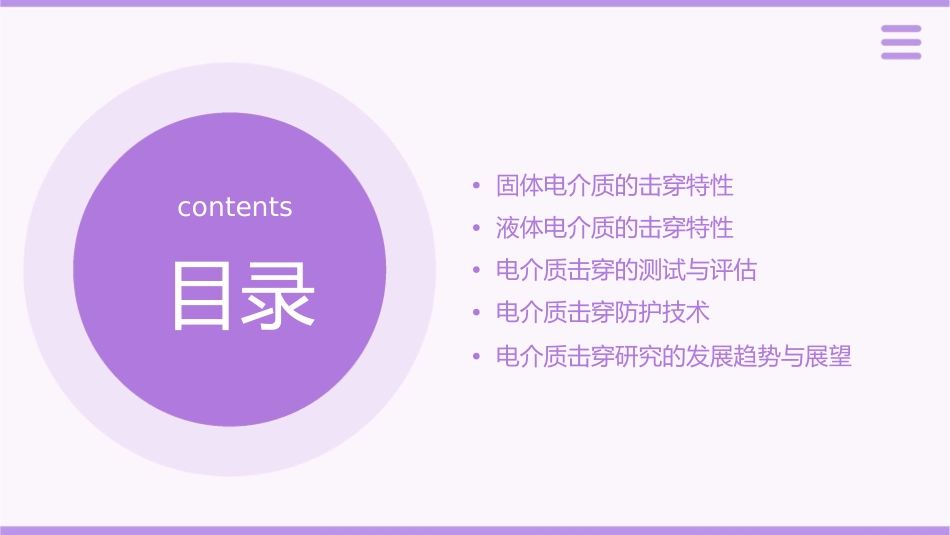

固体电介质和液体电介质的击穿特性课件_第2页
2/23

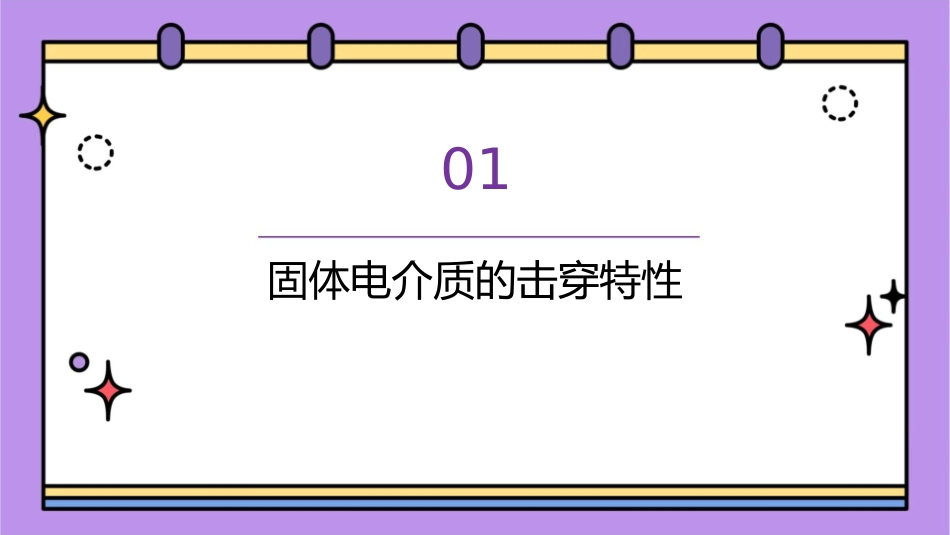

固体电介质和液体电介质的击穿特性课件_第3页
3/23
固体电介质和液体电介质的击穿特性课件•固体电介质的击穿特性•液体电介质的击穿特性•电介质击穿的测试与评估•电介质击穿防护技术contents目录•电介质击穿研究的发展趋势与展望01固体电介质的击穿特性固体电介质的基本性质固体电介质是电绝缘性能良好的材料,能够承受较大的电场强度而不发生击穿。固体电介质具有较高的绝缘电阻固体电介质具有较好的机械强度和稳定性,不易受到环境因素的影响。和介电常数,能够有效地隔绝电场。固体电介质的击穿机制当电场强度超过某一临界值时,固体电介质中的电子或空穴被加速到足够高的速度,与介质中的原子或分子碰撞,产生新的电子-空穴对,形成电流通路,导致击穿发生。固体电介质的击穿机制可以分为电子雪崩击穿和热击穿两种类型。电子雪崩击穿是由于电子在电场中被加速并碰撞其他原子,产生更多的电子-空穴对;热击穿是由于电流过大导致介质内部温度升高,破坏了介质的结构和稳定性。影响固体电介质击穿的因素电场强度温度电场强度是影响固体电介质击穿的最主要因素。随着电场强度的增加,电子或空穴的加速度增大,更容易与介质中的原子或分子碰撞,导致击穿发生。温度对固体电介质的击穿也有重要影响。随着温度的升高,介质内部的热运动增强,电子或空穴的碰撞频率增加,更容易形成电流通路。机械应力环境因素固体电介质在受到机械应力的作用时,其内部结构容易发生变化,影响其绝缘性能和稳定性,从而影响其击穿特性。环境因素如湿度、氧气、化学腐蚀等也会对固体电介质的击穿特性产生影响。例如,湿度会使介质表面形成导电水膜,氧气会使介质发生氧化反应等。02液体电介质的击穿特性液体电介质的基本性质液体电介质在电场中具有导电性,其导电性能与电场强度、电场极性、温度和杂质等因素有关。液体电介质的介电常数随温度和频率的变化而变化,其介电常数越大,电导率越高。液体电介质具有粘滞性和热传导性,其粘滞性和热传导性随温度的升高而降低。液体电介质的击穿机制液体电介质的击穿机制主要包括电击穿和热击穿。电击穿是由于液体电介质中的自由电子在强电场的作用下加速运动,与液体分子碰撞产生新的自由电子,形成电流通路。热击穿是由于液体电介质中的热量积累导致介质温度升高,最终导致击穿。液体电介质的击穿电压与电场强度、温度、杂质等因素有关,其击穿电压随温度的升高而降低,随电场强度的增加而升高。影响液体电介质击穿的因素输入标题电场极性不同极性的电场对液体电介质的击穿电压有不同的影响,通常在负极性电场下,液体电介质的击穿电压较低。液体电介质中的杂质可以引起局部放电和电流集中,从而降低击穿电压。杂质温度在一定范围内,提高压力可以增加液体电介质的击穿电压,因为压力的增加可以减少气体在液体中的溶解度,从而减少局部放电的可能性。液体电介质的击穿电压随温度的升高而降低,因此高温环境下液体的击穿电压较低。压力03电介质击穿的测试与评估电介质击穿的测试方法01020304交流电压击穿试验直流电压击穿试验冲击电压击穿试验耐压测试在一定的交流电压下,测试电介质击穿时的电流和电压。在一定的直流电压下,测试电介质击穿时的电流和电压。在一定的冲击电压下,测试电介质击穿时的电流和电压。通过逐渐增加电压,直到电介质发生击穿,测试其耐压能力。电介质击穿特性的评估指标击穿场强击穿电压耐压时间电介质损耗电介质发生击穿的最低电场强度。电介质发生击穿时的电压值。电介质在一定电压下的耐受时间。电介质在电场作用下的能量损耗。电介质击穿特性的实际应用高压设备的绝缘设计电子元件的制造根据电介质的击穿特性,选择合适的绝缘材料和结构,以确保设备的安全运行。在制造电子元件时,需要选择具有良好绝缘性能的电介质材料,以确保电子元件的正常工作。电力电缆的设计根据电介质的击穿特性和耐压能力,选择合适的绝缘层材料和结构,以确保电缆的安全传输。04电介质击穿防护技术提高电介质击穿强度的技术措施增强电介质材料的机械强度通过改进材料制备工艺,提高材料的致密度和均匀性,以增强其抗电介质击穿的能力。表面处理与涂层在电介质材料表面涂覆绝缘涂层或抗电弧涂层,以提...
