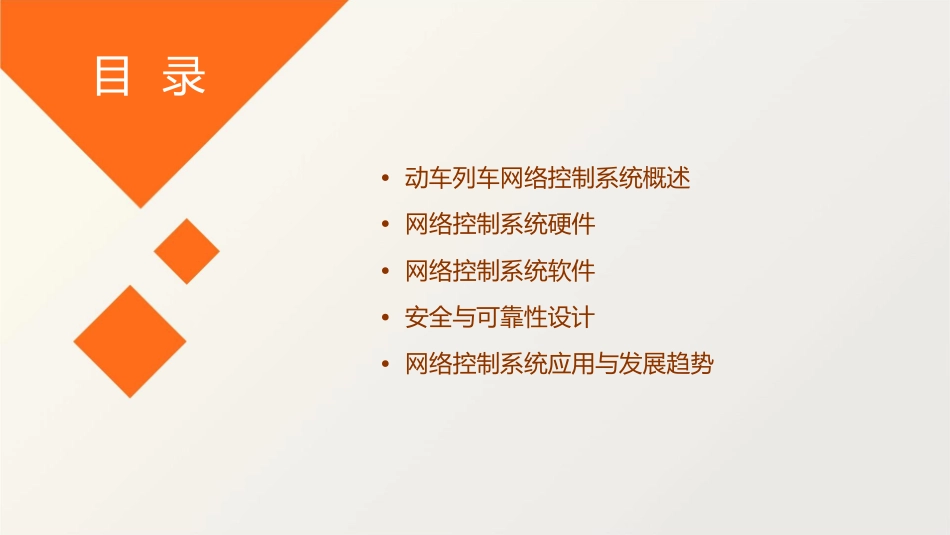

动车列车网络控制系统课件目录•动车列车网络控制系统概述•网络控制系统硬件•网络控制系统软件•安全与可靠性设计•网络控制系统应用与发展趋势动车列车网络控制系统概述01定义与功能定义动车列车网络控制系统是用于实现动车组控制、监测、诊断和信息传输的核心系统，是保障动车组安全、高效运行的关键技术之一。功能动车列车网络控制系统主要功能包括控制动车组牵引、制动等系统的工作，监测动车组运行状态和故障，进行远程诊断和维护等。系统组成与架构系统组成动车列车网络控制系统主要由列车通信网络、中央控制单元、各种传感器和执行器等组成。架构动车列车网络控制系统的架构通常采用分布式结构，以列车通信网络为基础，实现各节车厢之间的信息交互和协同控制。工作原理与流程工作原理动车列车网络控制系统通过列车通信网络实时传输列车各节车厢及各种设备的状态信息和指令，中央控制单元根据接收到的信息对动车组进行控制和监测。流程动车列车网络控制系统的工作流程主要包括数据采集、数据处理、控制输出和远程诊断等步骤。数据采集通过各种传感器完成，数据处理在中央控制单元中进行，控制输出驱动执行器工作，远程诊断则通过网络与地面维护中心进行信息交互。网络控制系统硬件02中央控制单元核心处理器01中央控制单元的核心是一块高性能的处理器，负责整个网络控制系统的数据处理和逻辑运算。存储模块02中央控制单元内部配置有大容量存储模块，用于存储列车运行数据、故障诊断信息等。输入输出接口03中央控制单元具备多样化的输入输出接口，可与列车其他子系统进行数据交换和控制。车载数据总线总线类型总线冗余设计常见的车载数据总线包括MVB、WTB等，用于实现列车各子系统之间的数据通信和信息共享。为提高列车运行的安全性，车载数据总线通常采用冗余设计，确保任意一条总线故障时，列车仍能正常运行。总线性能车载数据总线具有高带宽、低延迟的特点，能够满足列车高速运行时的实时通信需求。远程数据传输设备数据传输方式远程数据传输设备采用无线或有线方式，将列车运行数据实时传输至地面数据中心。数据加密与安全认证为确保数据传输的安全性，远程数据传输设备具备数据加密和安全认证功能。数据接口远程数据传输设备与列车内部网络控制系统通过标准数据接口进行连接，实现数据的可靠传输。人机交互界面显示设备人机交互界面通常配备有大屏幕显示器，用于显示列车运行状态、故障诊断信息等。操作终端操作终端通常为触摸屏或键盘，供列车驾驶员或维护人员进行操作和控制。界面设计人机交互界面设计简洁直观，便于用户快速获取信息和进行操作。网络控制系统软件03操作系统实时操作系统为保证列车控制系统的实时性，通常采用实时操作系统（RTOS）作为软件运行的基础平台。RTOS能够提供多任务调度、优先级管理、任务间通信等功能，确保软件运行的稳定性和可靠性。嵌入式操作系统针对动车列车控制系统的特殊需求，嵌入式操作系统（RTOS）具有低功耗、高可靠性和实时响应等优点，能够满足动车列车控制系统的性能要求。通信协议与标准国际标准如IEC61375（国际电工委员会第61375号标准），是列车通信的国际标准协议，规定了列车通信网络的基本结构和通信协议。国内标准如GB/T20965（国家铁路技术标准第20965号），是我国动车列车网络控制系统的国家标准，规定了网络控制系统的技术要求和试验方法。软件架构与模块分层架构动车列车网络控制系统软件通常采用分层架构，包括应用层、服务层、传输层和物理层。各层之间通过接口进行通信，实现信息传输和控制功能。功能模块软件模块化设计，包括列车控制模块、故障诊断模块、数据传输模块等，各模块之间相互独立，便于软件的开发、维护和升级。数据处理与存储数据采集与处理通过网络控制系统采集列车运行状态、设备参数等信息，经过处理后用于控制列车运行和故障诊断。数据存储与备份存储列车运行数据、故障记录等信息，并建立数据备份机制，确保数据的安全性和可靠性。安全与可靠性设计04安全防护机制防火墙设置动车列车网络控制系统应设置多层防火墙，以防止未经授权的访问和数据泄露。加密传输对重要数据进行加密传输，保...
