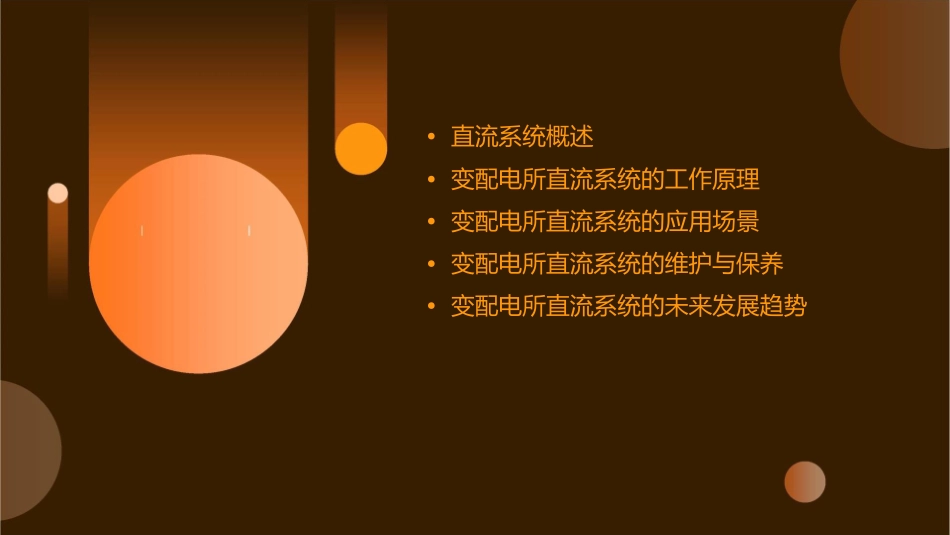

•直流系统概述•变配电所直流系统的工作原理•变配电所直流系统的应用场景•变配电所直流系统的维护与保养•变配电所直流系统的未来发展趋势01直流系统的定义与作用总结词直流系统是变配电所中为二次设备提供直流电源的电源系统，它为继电保护、控制和信号设备提供稳定的直流电源，保障电力系统的正常运行。详细描述直流系统作为变配电所的重要电源系统，其主要作用是为变配电所内的继电保护、控制和信号设备提供稳定的直流电源。这些设备在电力系统的正常运行中起着至关重要的作用，因此直流系统的稳定性和可靠性对电力系统的安全运行具有至关重要的影响。直流系统的组成要点一要点二总结词详细描述直流系统主要由充电装置、蓄电池、控制单元、馈线屏等组成，各部分相互协作，共同完成直流系统的供电任务。直流系统的主要组成部分包括充电装置、蓄电池、控制单元和馈线屏等。充电装置负责向蓄电池充电，同时为直流负载提供电源；蓄电池作为备用电源，在电源故障时提供电力保障；控制单元对整个直流系统进行控制和监测，确保系统的正常运行；馈线屏则是将直流电源分配给各用电设备。这些组成部分相互协作，共同完成直流系统的供电任务。直流系统的特点总结词详细描述直流系统具有稳定性好、可靠性高、维护方便等特点，因此在电力系统中得到广泛应用。直流系统由于其独特的电路结构和组成方式，具有许多优点。首先，它的稳定性较好，能够为用电设备提供稳定的直流电源，避免了交流电源可能出现的电压波动和频率变化等问题。其次，直流系统的可靠性较高，尤其是在电源故障时，蓄电池可以作为备用电源，确保用电设备的正常运行。此外，直流系统的维护也较为方便，定期对蓄电池进行充放电维护可以延长其使用寿命。因此，直流系统在电力系统中得到了广泛的应用。02直流电源的组成电源控制器充电模块电池配电单元负责向电池充电，并确保电池处于良好的工作状态。用于控制电源的工作状态，确保其稳定运行。储存电能，并在电源故障时提供备用电源。负责将电能分配给负载设备。直流电源的工作原理01020304充电模块对电池进行充电，确保电池始终处于满电状态。交流电经过整流器转换为直流电。当市电断电时，电池将电源控制器监测电池状态，确保其正常工作。提供直流电给负载设备。直流电源的01020304稳定的直流电压高效性可靠性可扩展性直流电源的保护功能过压保护短路保护。过流保护电池保护03电力系统中的应用输电线路的故障定位自动化装置直流系统为输电线路提供操作电源，可以在线路发生故障时，通过控制继电器保护装置，快速定位故障点，提高故障处理效率。直流系统为电力系统中的自动化装置提供电源，如重合闸装置、自动控制系统等，提高电力系统的自动化水平。继电保护装置直流系统为继电保护装置提供稳定的直流电源，保证继电保护装置的正常运行，提高电力系统的稳定性和可靠性。工业控制系统中的应用执行机构的驱动电源传感器电源控制回路电源交通信号系统中的应用010203信号灯控制电源车辆检测器电源交通监控系统电源安全监控系统中的应用录像机电源报警装置电源控制主机电源04日常维护保养每日检查直流系统的工作状态，包括充电设备、电池组、监控系统等，确保设备正常运行。清洁直流系统的设备表面，保持设备整洁，防止灰尘和杂物对设备造成损害。检查电池组是否有漏液、破损等现象，及时处理异常情况。定期维护保养故障处理与维修当直流系统出现故障时，应立即停止使用，并进行故障排查。根据故障情况，采取相应的维修措施，如更换损坏的设备、修复线路等。对维修后的设备进行测试，确保设备正常运行，并记录维修情况。05高频开关电源技术的发展趋势高效能小型化智能化高频开关电源技术将进一步提高电源转换效率，降低能源损失，提高能源利用效率。随着电力电子器件的发展，高频开关电源的体积和重量将进一步减小，更加便于安装和维护。未来的高频开关电源将更加智能化，能够实现远程监控、故障诊断、自动调整等功能，提高电源系统的可靠性和稳定性。智能监控系统的发展趋势实时监测01数据存储与分析0203远程控制高效能、高可靠性、高安全性的发展趋势高效能1高可靠性高安全性23感谢您的观看THANKS
