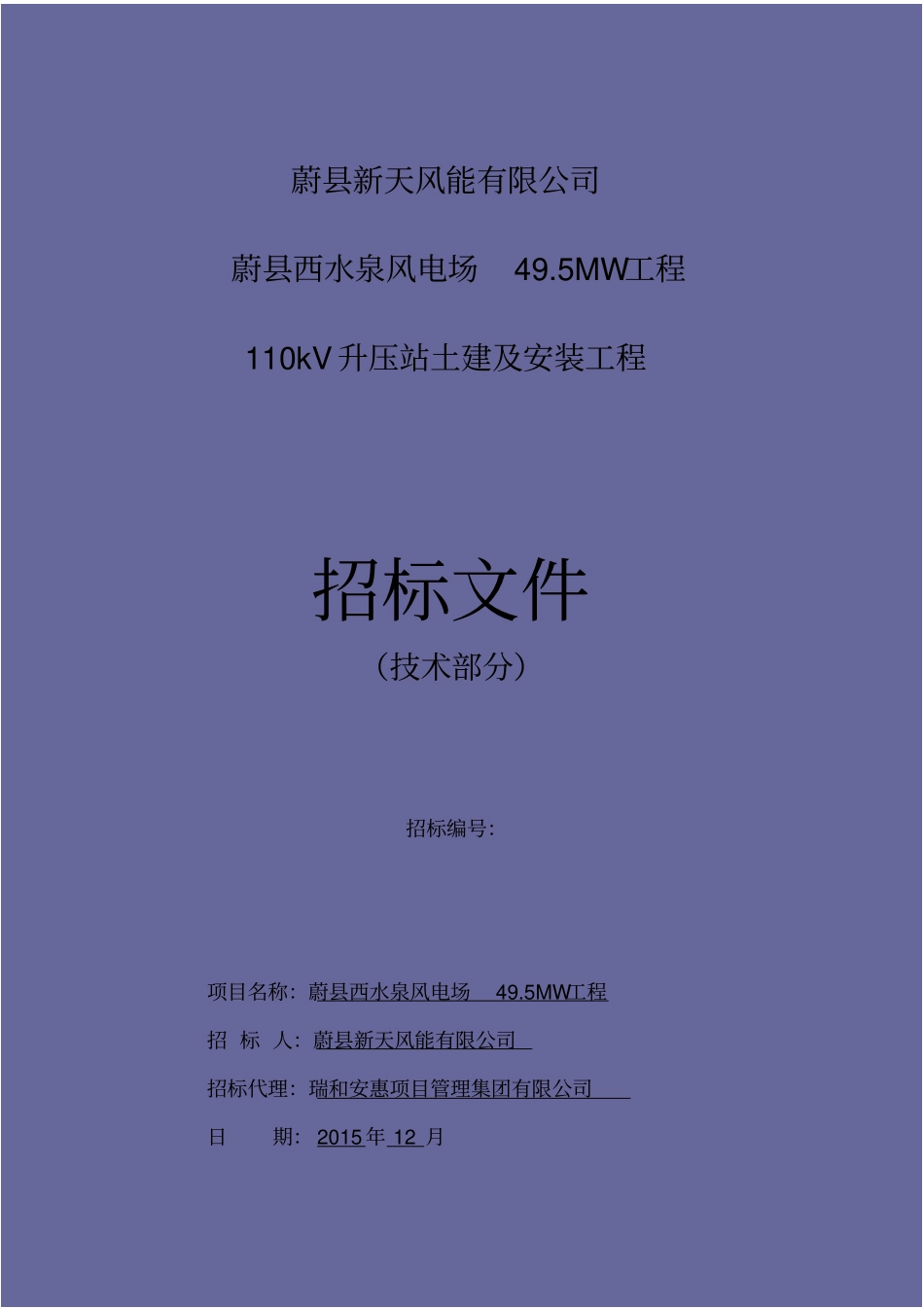

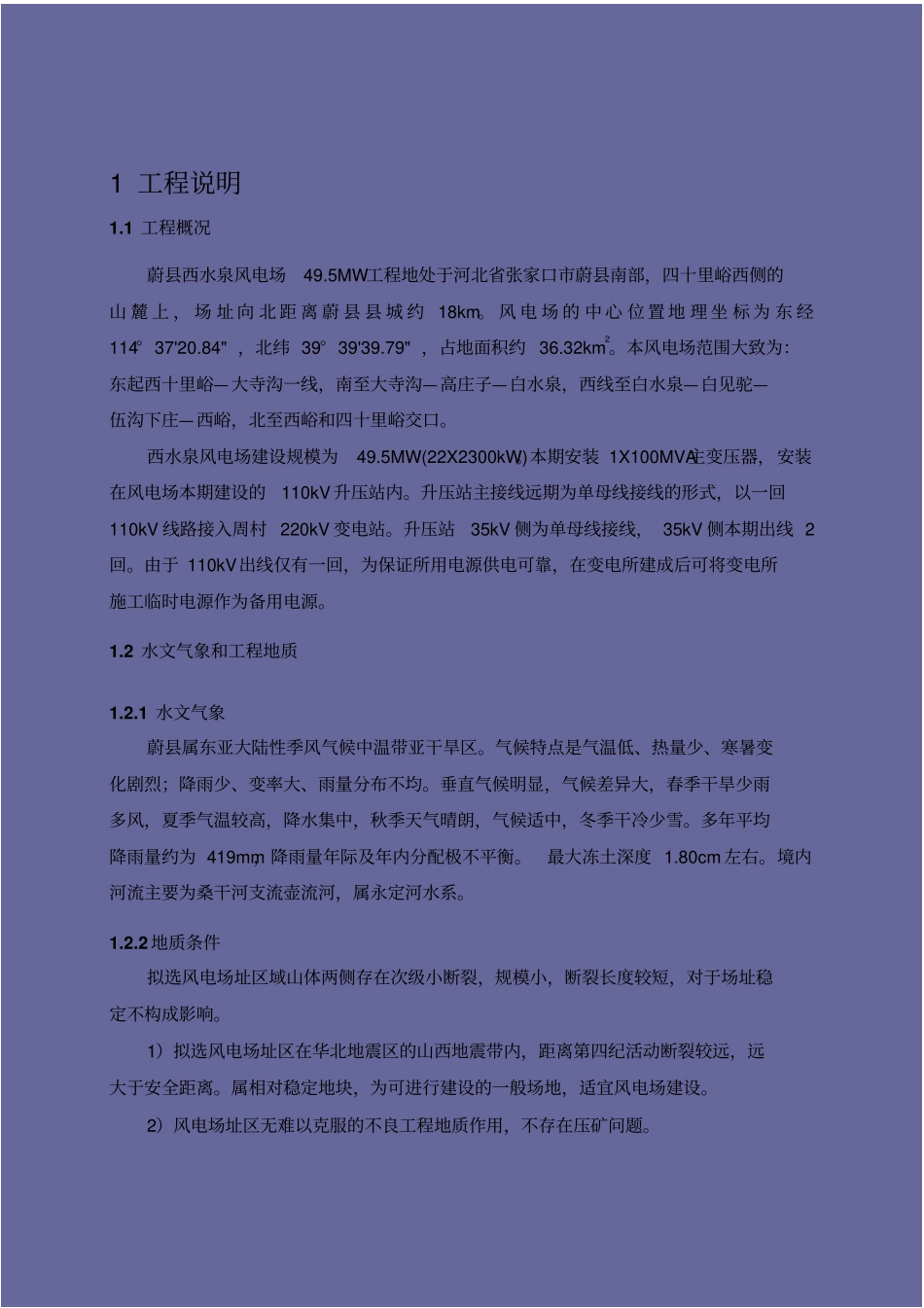

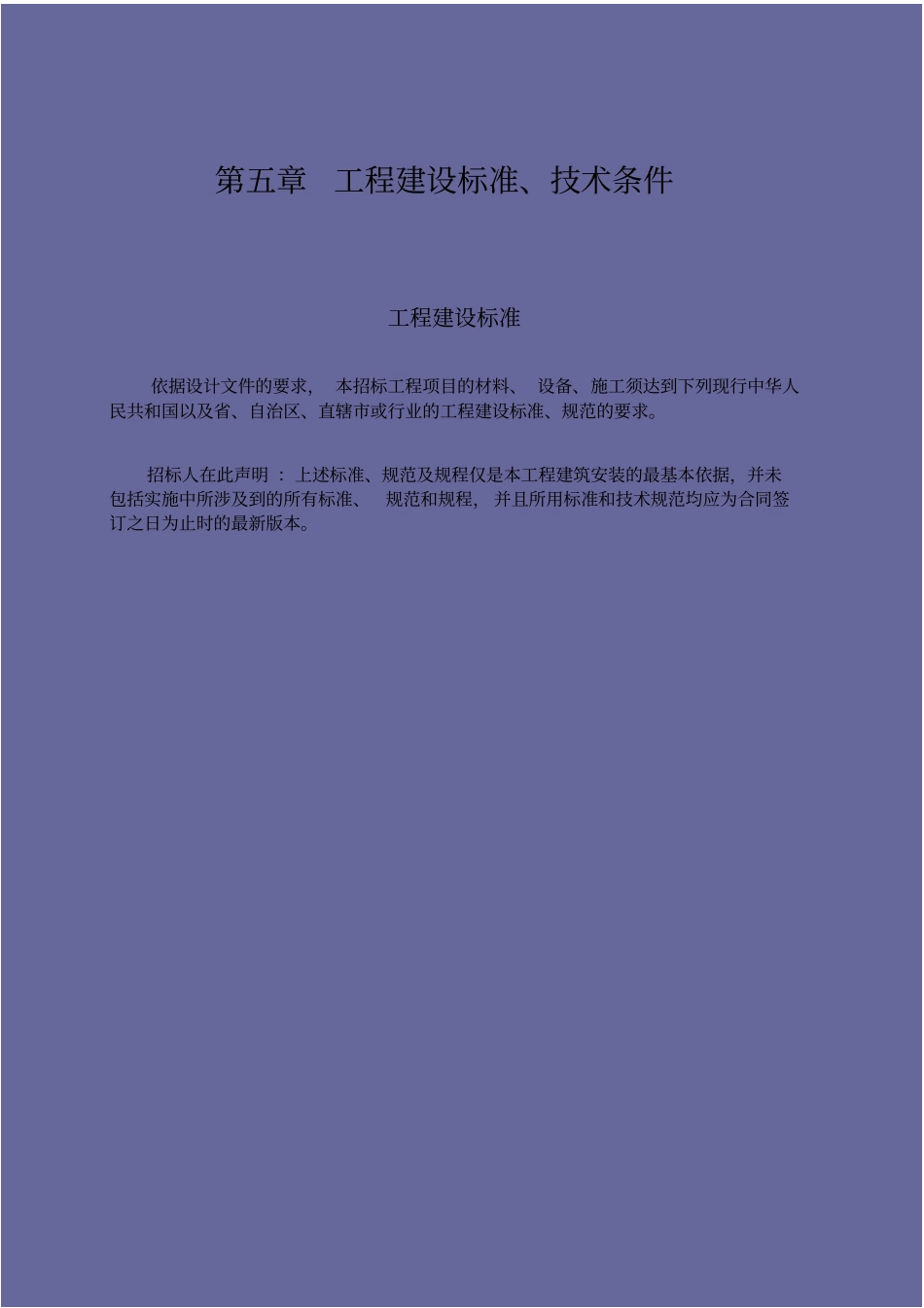

蔚县新天风能有限公司蔚县西水泉风电场49.5MW工程110kV升压站土建及安装工程招标文件（技术部分）招标编号：项目名称：蔚县西水泉风电场49.5MW工程招标人：蔚县新天风能有限公司招标代理：瑞和安惠项目管理集团有限公司日期：2015年12月第五章工程建设标准、技术条件工程建设标准依据设计文件的要求，本招标工程项目的材料、设备、施工须达到下列现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求。招标人在此声明：上述标准、规范及规程仅是本工程建筑安装的最基本依据，并未包括实施中所涉及到的所有标准、规范和规程，并且所用标准和技术规范均应为合同签订之日为止时的最新版本。1工程说明1.1工程概况蔚县西水泉风电场49.5MW工程地处于河北省张家口市蔚县南部，四十里峪西侧的山麓上，场址向北距离蔚县县城约18km。风电场的中心位置地理坐标为东经114°37'20.84"，北纬39°39'39.79"，占地面积约36.32km2。本风电场范围大致为：东起西十里峪—大寺沟一线，南至大寺沟—高庄子—白水泉，西线至白水泉—白见驼—伍沟下庄—西峪，北至西峪和四十里峪交口。西水泉风电场建设规模为49.5MW(22X2300kW)。本期安装1X100MVA主变压器，安装在风电场本期建设的110kV升压站内。升压站主接线远期为单母线接线的形式，以一回110kV线路接入周村220kV变电站。升压站35kV侧为单母线接线，35kV侧本期出线2回。由于110kV出线仅有一回，为保证所用电源供电可靠，在变电所建成后可将变电所施工临时电源作为备用电源。1.2水文气象和工程地质1.2.1水文气象蔚县属东亚大陆性季风气候中温带亚干旱区。气候特点是气温低、热量少、寒暑变化剧烈；降雨少、变率大、雨量分布不均。垂直气候明显，气候差异大，春季干旱少雨多风，夏季气温较高，降水集中，秋季天气晴朗，气候适中，冬季干冷少雪。多年平均降雨量约为419mm，降雨量年际及年内分配极不平衡。最大冻土深度1.80cm左右。境内河流主要为桑干河支流壶流河，属永定河水系。1.2.2地质条件拟选风电场址区域山体两侧存在次级小断裂，规模小，断裂长度较短，对于场址稳定不构成影响。1）拟选风电场址区在华北地震区的山西地震带内，距离第四纪活动断裂较远，远大于安全距离。属相对稳定地块，为可进行建设的一般场地，适宜风电场建设。2）风电场址区无难以克服的不良工程地质作用，不存在压矿问题。3）场址地貌类型为中低山，顶部较为平坦，山体地表覆盖层为粉土及碎石，厚度较薄，局部略厚。基岩地层西北部局部地段主要为奥陶系下统及侏罗系中统地层，地层岩性主要为白云质灰岩、灰岩。其它及南部大部地段多为侏罗系上统地层，地层岩性主要为安山岩、粗面岩、凝灰岩、砂岩及砂砾岩。4）不考虑地下水对地基基础的影响；地基土对混凝土结构、钢筋混凝土结构中的钢筋及钢结构均为微腐蚀性。5）依据《建筑抗震设计规范》（GB50011-2001）（2008年版），抗震设防烈度为7度，设计基本地震加速度值为0.15g。场地土类型为岩石或坚硬土，建筑场地类别按Ⅰ类考虑。无地震液化问题。6）风电场址地基基本为基岩，地基强度高，承载力特征值fak一般大于300kPa，地基土力学性质较好，均可采用天然地基方案。7）最大冻土深度可按1.80m考虑。1.3.施工条件1.3.1材料供应条件主变压器、断路器、隔离开关、PT、CT、避雷器、无功补偿装置、保护控制直流测量等装置、消弧消谐装置、高压配电柜、电缆、端子箱、检修箱、五防闭锁等主要设备由招标人提供，其他材料由投标人自行采购。1.3.2工程自然条件蔚县属东亚大陆性季风气候中温带亚干旱区，春季时冷时暖，干旱、少雨、多风；夏季气温较高，降水集中；秋季天气晴朗，气候适中；冬季干冷少雪，年平均气温多年平均降雨量约为419mm，降雨量年际及年内分配极不平衡。蔚县西水泉风电场49.5MW工程地处于河北省张家口市蔚县南部，四十里峪西侧的山麓上，场址向北距离蔚县县城约18km。风电场的中心位置地理坐标为东经114°37'20.84"，北纬39°39'39.79"，占地面积约36.32km2。风电场升压站地处山区、海拔高、风沙大。1）海拔高度：1998-2009m2）周围空气温度多年平均气温：7.83℃极端最高气温：38℃极端最低气...
