升降机安装施工组织设计VIP免费

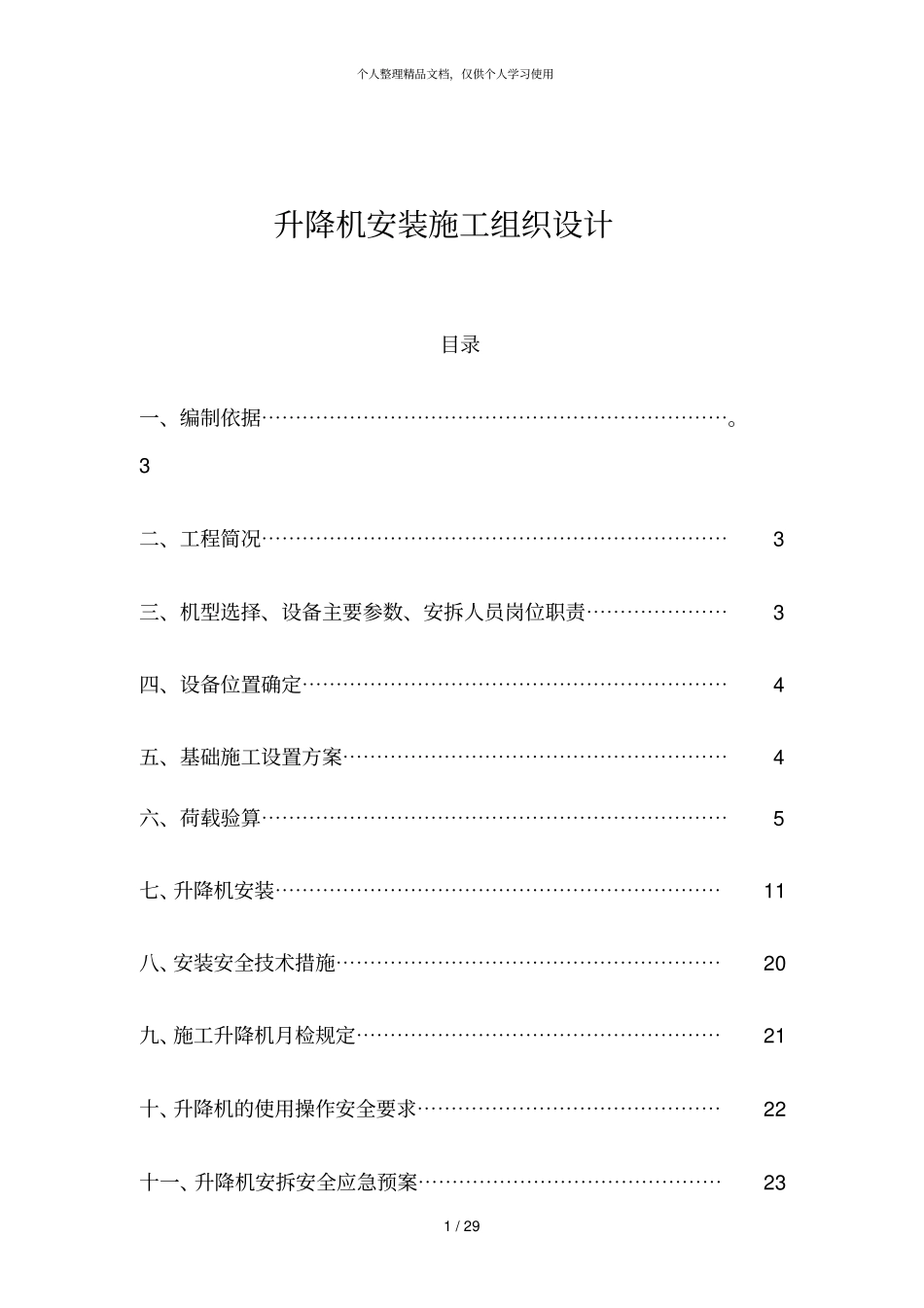

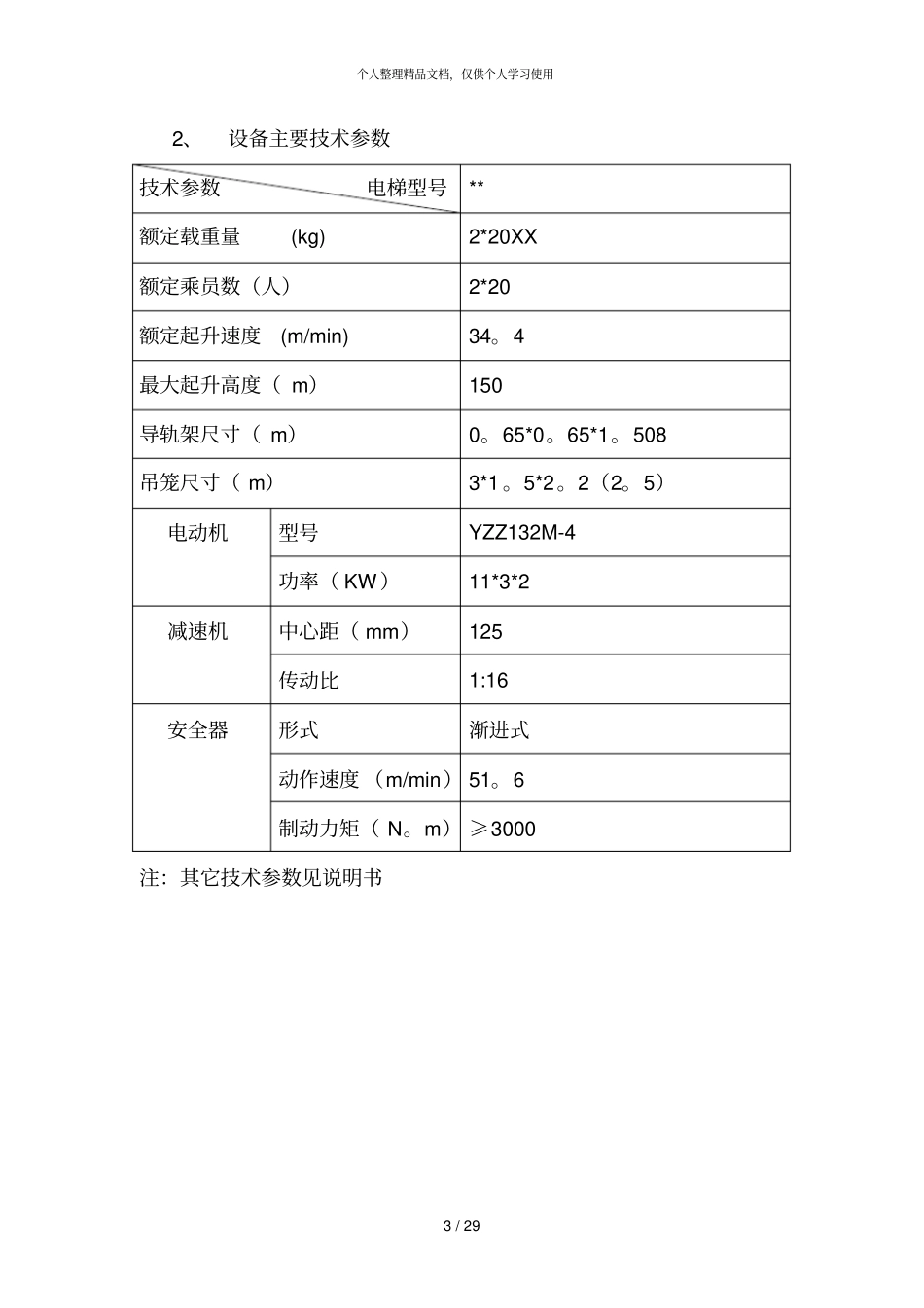

个人整理精品文档，仅供个人学习使用1/29升降机安装施工组织设计目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯。3二、工程简况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、机型选择、设备主要参数、安拆人员岗位职责⋯⋯⋯⋯⋯⋯⋯3四、设备位置确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、基础施工设置方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4六、荷载验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5七、升降机安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11八、安装安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20九、施工升降机月检规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21十、升降机的使用操作安全要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22十一、升降机安拆安全应急预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23个人整理精品文档，仅供个人学习使用2/29一、编制依据1、GB/T10054-20XX<施工升降机>2、GB/T10055-20XX<施工升降机安全规程>3、****型施工升降机使用手册4、****7#8#楼施工图纸5、建筑施工升降机安装使用拆卸安全技术规程二、工程简况a)工程简况本工程为****（**货运站住宅）地下车库和住宅楼工程，位于**市**区环海路西侧，铁路以北。7#8#住宅楼及地下一层，地上32层合计29793平方M。主楼高93。75M。车库为地下筏板基础+框架结构。主楼为剪力墙结构。三、机型选择、设备主要技术参数、装拆人员岗位职责1、根据施工现场的情况，及设备安装的特点特选用生产厂家为**市**机械有限公司生产的型号为**施工电梯安装高度达到105M即可满足该工程建设需要。个人整理精品文档，仅供个人学习使用3/292、设备主要技术参数技术参数电梯型号**额定载重量(kg)2*20XX额定乘员数（人）2*20额定起升速度(m/min)34。4最大起升高度（m）150导轨架尺寸（m）0。65*0。65*1。508吊笼尺寸（m）3*1。5*2。2（2。5）电动机型号YZZ132M-4功率（KW）11*3*2减速机中心距（mm）125传动比1:16安全器形式渐进式动作速度（m/min）51。6制动力矩（N。m）≥3000注：其它技术参数见说明书个人整理精品文档，仅供个人学习使用4/293、装拆人员岗位责任工作岗位姓名岗位责任现场总指挥全面负责安拆时的各项工作安拆指挥严格按照审定的安装（拆卸）方案指挥，严格遵守安全使用规定。塔吊司机严格遵守操作规程，坚守岗位，严禁违章操作，保证安全运行。电气严格遵守电气规范和电气说明书安全警戒设立警示标志，防止无关人员进入安全临护发现隐患时及时通知，并采取措施处理安装（拆卸）作业人员严格遵守安装拆卸工艺程序和安全技术规程，负责塔式起重机的安装拆卸工作，服从指挥，保证安全顺利地完成任务。四、安装位置的确定（见附图）五、基础设置方案方案：利用现有的地下车库顶板，不做砼基础，升降机底架坐落在现有施工完毕的地下车库顶板上，顶板底部加支撑传力的方法。基础图附后。六、荷载验算根据施工现场情况，本设备安装在车库顶板上。按照楼层总高和施工荷载要求，根据厂家提供的**施工升降机使用说明书中的数据验算如下：1、升降机的全部荷载=（底架自重+吊笼自重+机构自重+105M导轨架自重+荷载）=24000kg基础的承载力P1=升降机的全部荷载*2。1（安全系数）=23250Kg*0。0098KN*2。1个人整理精品文档，仅供个人学习使用5/29=478。48KN动载包括施工升降机使用过程中产生的动荷载及升降机吊笼制动失效自由坠落产生的冲击力，二者取最大值取升降机吊笼制动失效自由坠落产生的冲击力作为验算依据。两个吊笼制动失效同时自由坠落时冲击力P2：冲击力=冲量/冲击时间冲击时间忽略空气阻力和齿条摩擦阻力：1/2*10*t*t=100mt=4。58s因末速度2*质量/2=物体重力*下落高度故末速度2=4000kg*10m/s2*100m*2/4000kg末速度=44。72m/s冲量=质量*末速度-质量*初速度=4000kg*44。72m/s-0=178885kgm/s=178885N。S冲击力P2=178885N。S/4。48s=39929kg≈392KN施工升降机的计算荷载P总=P1+P2=870。48KN3、顶板承载力验算：根据施工升降机的受力情况，对加固支撑范围内的车库顶板承载力进行验算（车库顶板强度等级为C30，设计荷载为70KN/，取加固支撑面积4。6m*4m，荷载验算时取值在支撑范围内进行验算。）Pk=(Kk+Gk)/A其中：Pk------------基础地面平均压力值Kk------上部结构传至基础顶面竖向力值
