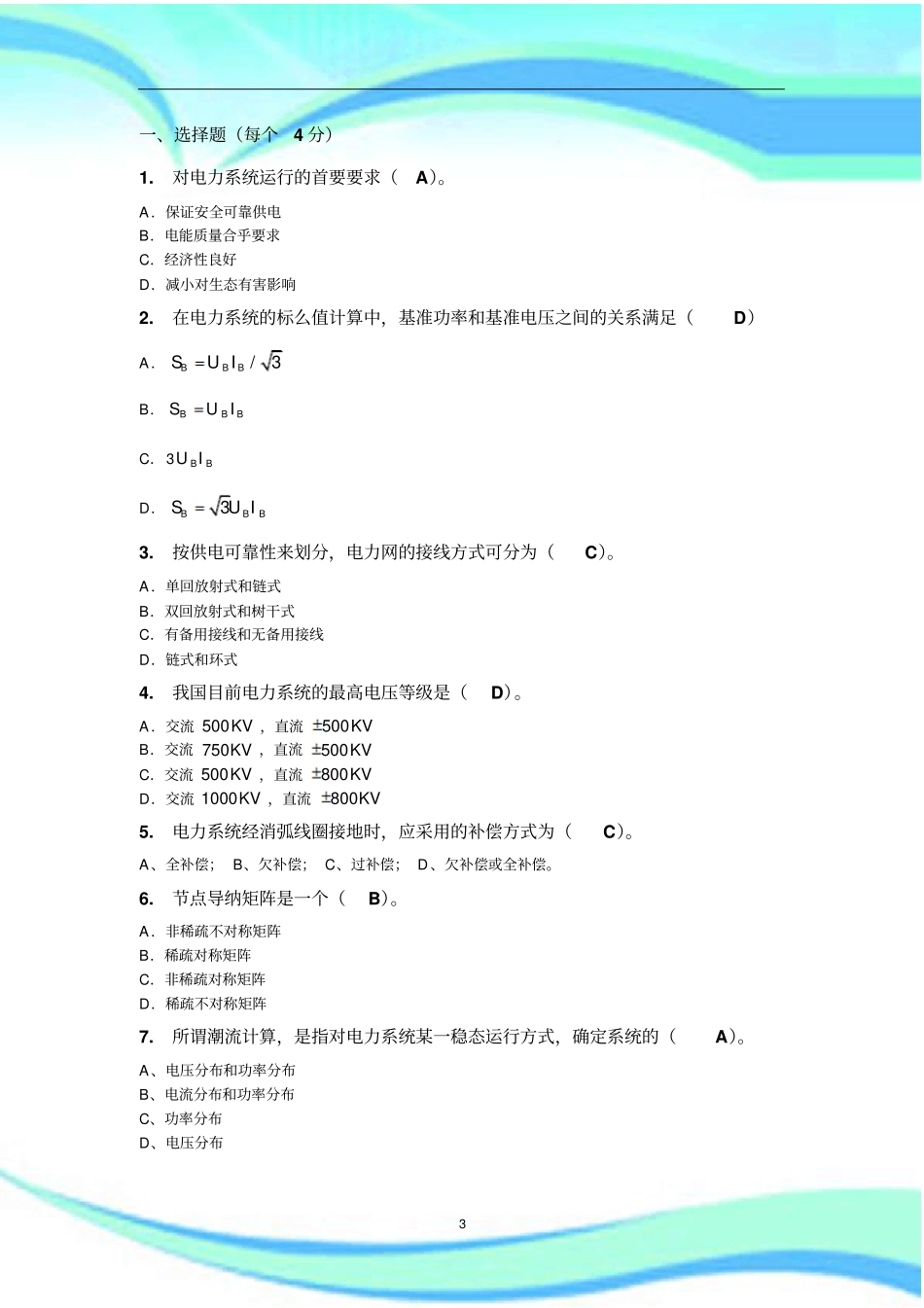

华南理工大学《电力系统分析上》作业、模拟考试2————————————————————————————————作者：————————————————————————————————日期：3一、选择题（每个4分）1.对电力系统运行的首要要求（A）。A．保证安全可靠供电B．电能质量合乎要求C．经济性良好D．减小对生态有害影响2.在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（D）A．/3BBBSUIB．BBBSUIC．3BBUID．3BBBSUI3.按供电可靠性来划分，电力网的接线方式可分为（C）。A．单回放射式和链式B．双回放射式和树干式C．有备用接线和无备用接线D．链式和环式4.我国目前电力系统的最高电压等级是（D）。A．交流500KV，直流500KVB．交流750KV，直流500KVC．交流500KV，直流800KVD．交流1000KV，直流800KV5.电力系统经消弧线圈接地时，应采用的补偿方式为（C）。A、全补偿；B、欠补偿；C、过补偿；D、欠补偿或全补偿。6.节点导纳矩阵是一个（B）。A．非稀疏不对称矩阵B．稀疏对称矩阵C．非稀疏对称矩阵D．稀疏不对称矩阵7.所谓潮流计算，是指对电力系统某一稳态运行方式，确定系统的（A）。A、电压分布和功率分布B、电流分布和功率分布C、功率分布D、电压分布48.电力系统中PQ节点的数量（B）A.全都是B.大量的C.少量的D.必有且一般只设一个9.电力系统运行电压的水平决定于（A）A.有功功率的平衡B.无功功率的平衡C.有功功率D.无功功率10.电力系统静态稳定性是指（A）A、正常运行的电力系统受到小干扰作用后，不发生自发振荡或失步，自动恢复到初始运行状态的能力；B、正常运行的电力系统受到小干扰作用后，保持同步运行的能力；C、正常运行的电力系统受到大干扰后，保持同步运行的能力；D、正常运行的电力系统受到打干扰作用时，不发生自发震荡和失步，自动恢复到初始运行状态的能力。二、简答题（每个6分）1.三相电力系统中性点运行有几种方式？各自有什么特点？1、中性点不接地系统的优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之内，因此可靠性高，其缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的√3倍，因此绝缘要求高，增加绝缘费用。2、中性点经消弧线圈接地系统的优点：除有中性点不接地系统的优点外，还可以减少接地电流；其缺点：类同中性点不接地系统。3、中性点直接接地系统的优点：发生单相接地时，其它两完好相对地电压不升高，因此可降低绝缘费用；其缺点：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而使供电可靠性差。2.无备用电源接线方式的接线形式有哪些？答：双回放射式、树干式、链式、环式、两端供电网络。53.进行潮流计算时，对节点是如何分类的？答：1、PQ给定节点。2、PU给定节点。3、平衡节点4.什么是电力系统频率的一次和二次调整？答：1、改变变压器变比调压，通过调节高压侧分接头调整电压大小。2、无功功率补偿调压，通过投入并联电容器，减少线路输送无功功率，从而减少电压损耗，达到调整电压的目的。3、改变输电线路参数调压，通过线路串联电容器，减少线路感性阻抗，从而减少电压损耗，达到调整电压的目的。5.列举电力系统中的几种无功补偿装置，并作简要说明。答：1、并联电容器，输出无功功率。2、并联电抗器，吸收无功功率。3、静止补偿器，既能输出无功功率，又能吸收无功功率。4、同步调相机，既能输出无功功率，又能吸收无功功率。三、计算题1.一台额定电压13.8KV、额定功率为150MW、功率因数为0.85的发电机，其电抗标幺值为0.18（以发电机额定电压和功率为基准值）。（20分）（1）电力系统中有哪四个基值？基值选取时可以任取两个，但一般选取哪两个作为基值？若选取SB和UB作为基值时，对应的另外两个基值与SB，UB的关系是怎样的？（5分）答：电力系统中有四个基值：基准容量、基准电压、基准电流、基准电抗。一般选取基准容量、基准电压。（2）试计算以13.8KV和125MVA为电压和功率基准值的电抗标幺值（10分）答：XE*=0.18*（125/0.85）100=0.26。（3）计算电抗的实际值（5分）答：XB=UB2/SB=13.82/125/0.85=1.29，XE=XB*XE*=1.29...
