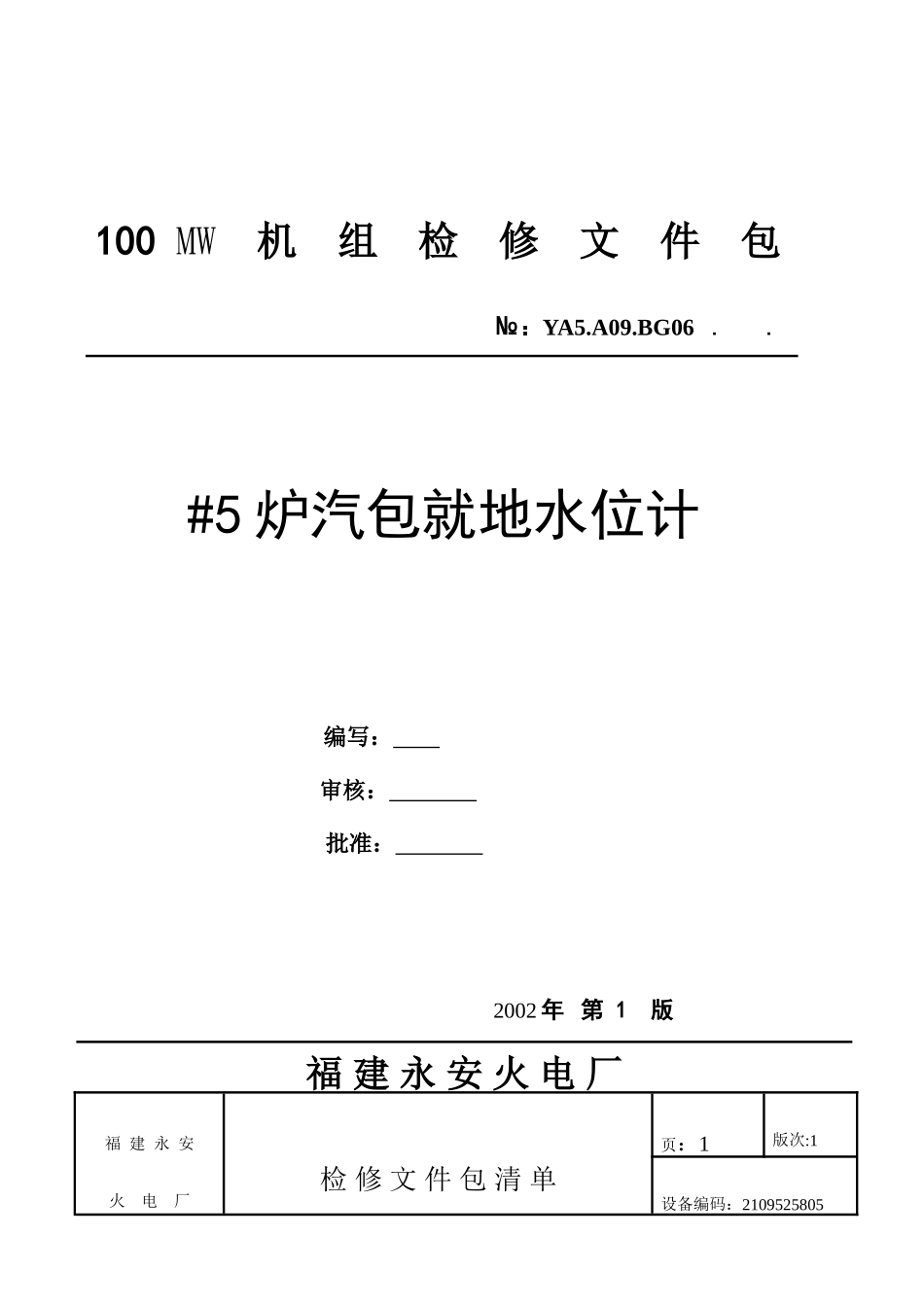

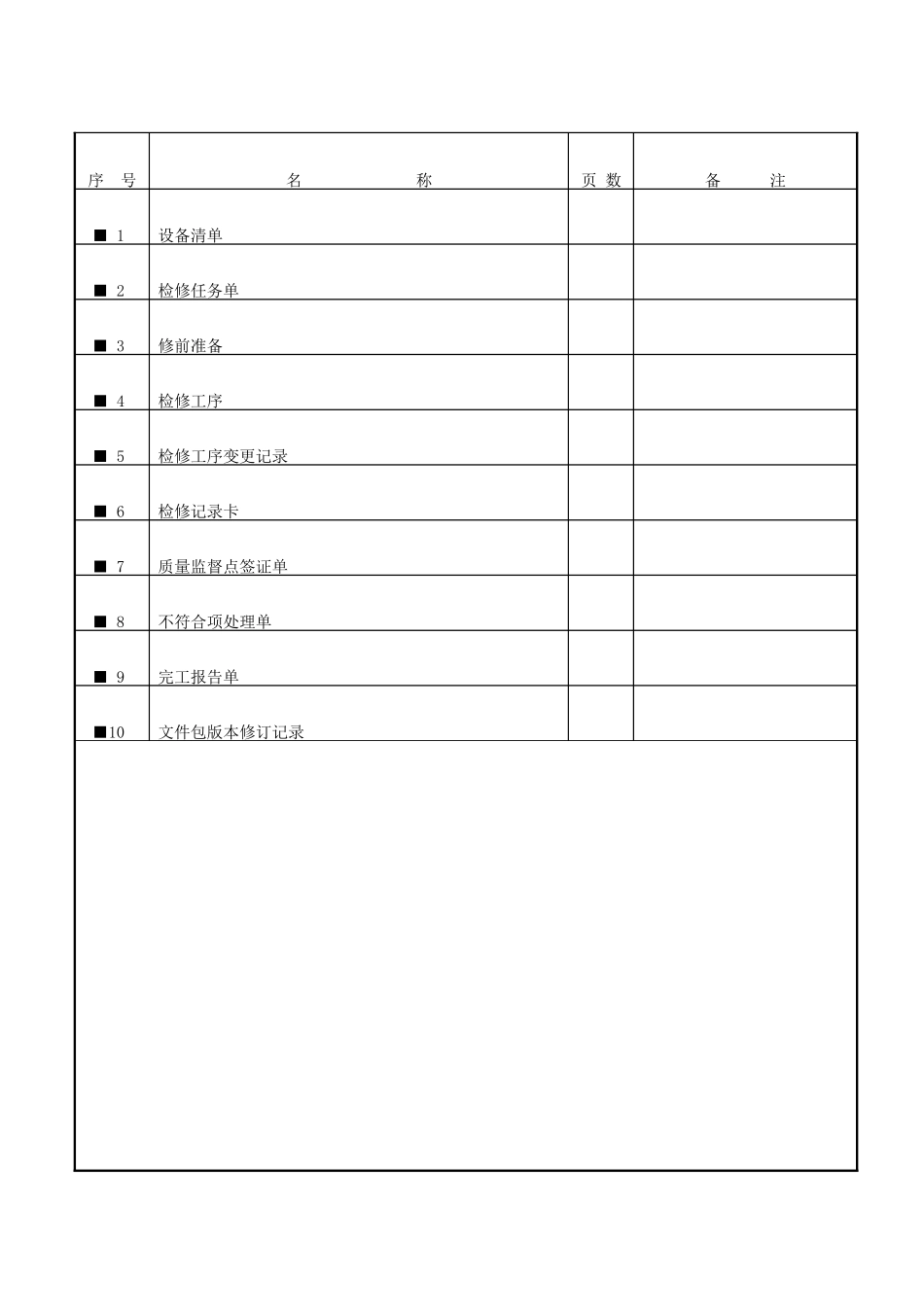

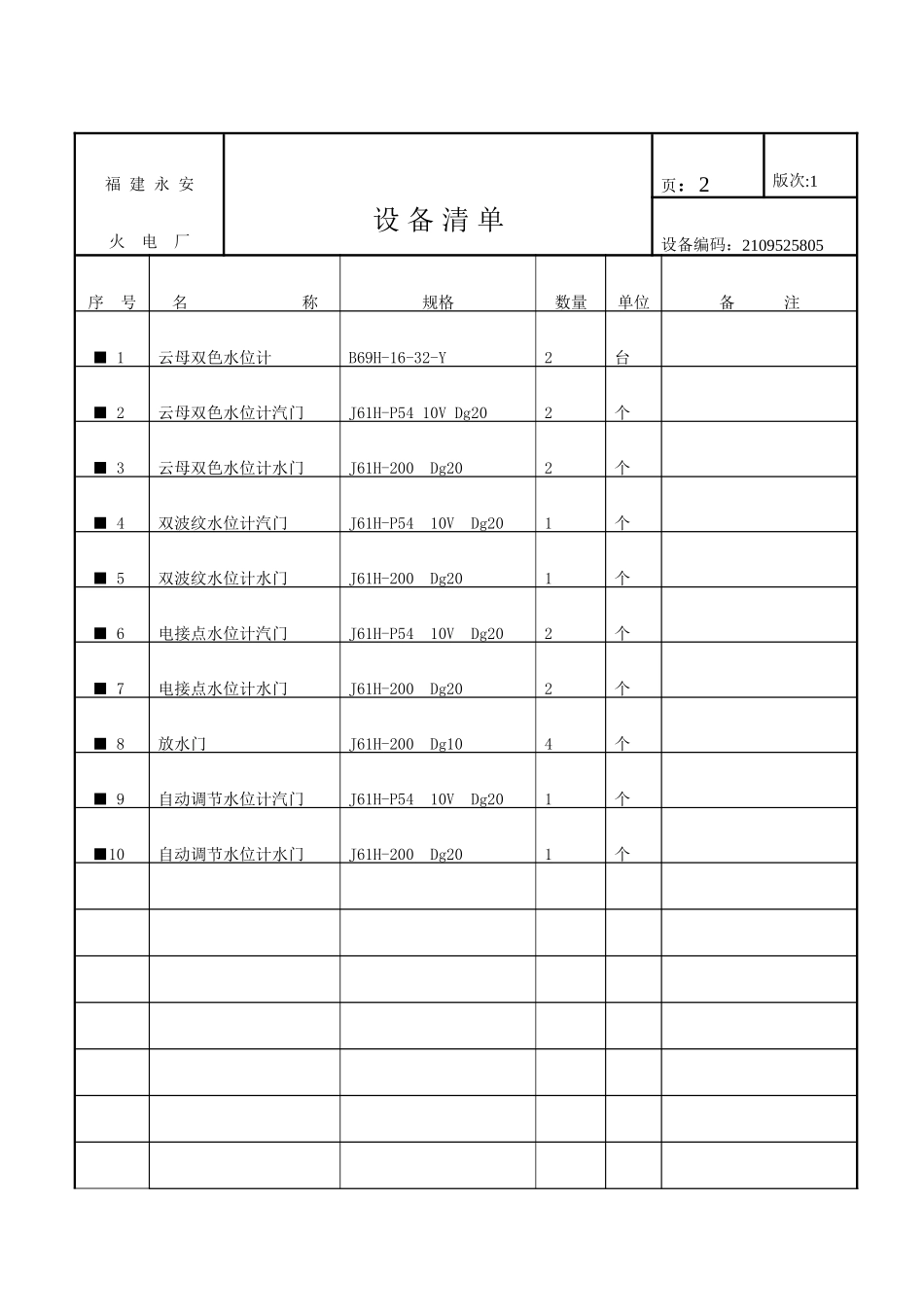

100MW机组检修文件包№：YA5.A09.BG06..#5炉汽包就地水位计编写：审核：批准：2002年第1版福建永安火电厂福建永安火电厂检修文件包清单页：1版次:1设备编码：2109525805序号名称页数备注■1设备清单■2检修任务单■3修前准备■4检修工序■5检修工序变更记录■6检修记录卡■7质量监督点签证单■8不符合项处理单■9完工报告单■10文件包版本修订记录福建永安火电厂设备清单页：2版次:1设备编码：2109525805序号名称规格数量单位备注■1云母双色水位计B69H-16-32-Y2台■2云母双色水位计汽门J61H-P5410VDg202个■3云母双色水位计水门J61H-200Dg202个■4双波纹水位计汽门J61H-P5410VDg201个■5双波纹水位计水门J61H-200Dg201个■6电接点水位计汽门J61H-P5410VDg202个■7电接点水位计水门J61H-200Dg202个■8放水门J61H-200Dg104个■9自动调节水位计汽门J61H-P5410VDg201个■10自动调节水位计水门J61H-200Dg201个福建永安火电厂检修任务单页：3版次：1设备编码：2109525805设备名称：#6炉汽包就地水位计检修单位：锅炉一班1．检修计划检修类别：■A级□B级□C级□D级计划检修时间：年月日至年月日计划工时：工日2．工作许可□需单独办理工作票□电气第一种工作票□电气第二种工作票□电气继保工作票□热机工作票□仪控工作票■该设备所属系统办理工作票，不需单独办理工作票□其它工作许可条件□脚手架□动火工作票■拆除保温□封堵打开许可□围栏设置□安全网□其它3．检修后设备试运行计划□需要■不需要4．检修前交底■设备概况#6炉汽包就地水位计原为云母水位计和双色水位计，1999年12月已将云母水位计和双色水位计更换为云母双色水位计。□以往工作经验教训■交叉作业项目的配合需保温队配合拆除保温。□特殊安全措施□标准程序，不需要交底甲方(签名/日期)乙方(签名/日期)福建永安火电厂修前准备页：4版次：1设备编码：21095258051．设备检修所需图纸与资料序号名称图纸图号备注■1云母双色水位计云母双色水位计说明书2．主要备品配件及材料计划序号名称型号规格（材质）单位数量用料情况剩余备注■1云母片云母组12■2石墨垫片石墨片12福建永安火电厂修前准备页：5版次：1设备编码：21095258053．工具准备（包括专用工具、检修装备、测量仪器仪表、试验器具）序号名称型号规格（精度）单位数量备注□1梅花扳手S24把1□2活动扳手12″把1□3螺丝刀200mm把1□4榔头1P把1□5手电二节把1□6榔头1.5P把1□7梅花扳手S17-19把1□8钢丝刷把1□9磨具截止阀Dg20用支1福建永安火电厂检修工序页：6版次：1设备编码：2109525805检修工序一览表工序内容工日工作人数工作负责人签字日期计划实际1工作许可112现场准备123阀门检修1634云母双色水位计检修215水位计零位校正126工作终结117总计22福建永安火电厂检修工序页：7版次：1设备编码：工序1工作许可□已做好修前准备.□工作票确认。该设备或该设备所属系统已办理工作票,工作票号码工序2现场准备拆除保温在检修场地铺设橡皮、破布等。工序3阀门检修□各汽包电接点水位计、云母双色水位计汽水阀门、疏水门解体检修，研磨门芯、门座，清理、检查各部件，更换盘根及垫片。□汽包就地水位计汽水连接管割管检查，如有结垢进行疏通、清理。工序4云母双色水位计检查□检查光源系统是否完好。□解体云母双色水位计表体，更换云母组件。如发现压板螺栓有损坏，应及时更换。□清理、擦拭观察罩及玻璃条。工序5水位计零位校对□测量汽包两端中心，并记录。□以汽包一端中心为基准，使该中心与水位计+150mm该刻度水平，且误差≤30mm;同上校验另一台水位计,使二台水位计零位与汽包水位水平。见证点W-1工序6结束阶段□整理收拾工具.□工完场清.□工作票终结.该设备或该设备所属系统已终结工作票.□水压试验总验收。见证点W-2福建永安火电厂检修工序变更记录页：8版次：1设备编码：□《检修工序》完善无需修改□《检修工序》不完善需进行修改□《检修工序》完善，经同意该工序本次未进行说明修改《检修工序》第＿＿页，第＿＿项。原内容及申请理由：申请人：日期：年月日修改内容：修改审核批准签名日期福建永安火电厂检修记录卡页：9版次：1设备编码：检修项...
