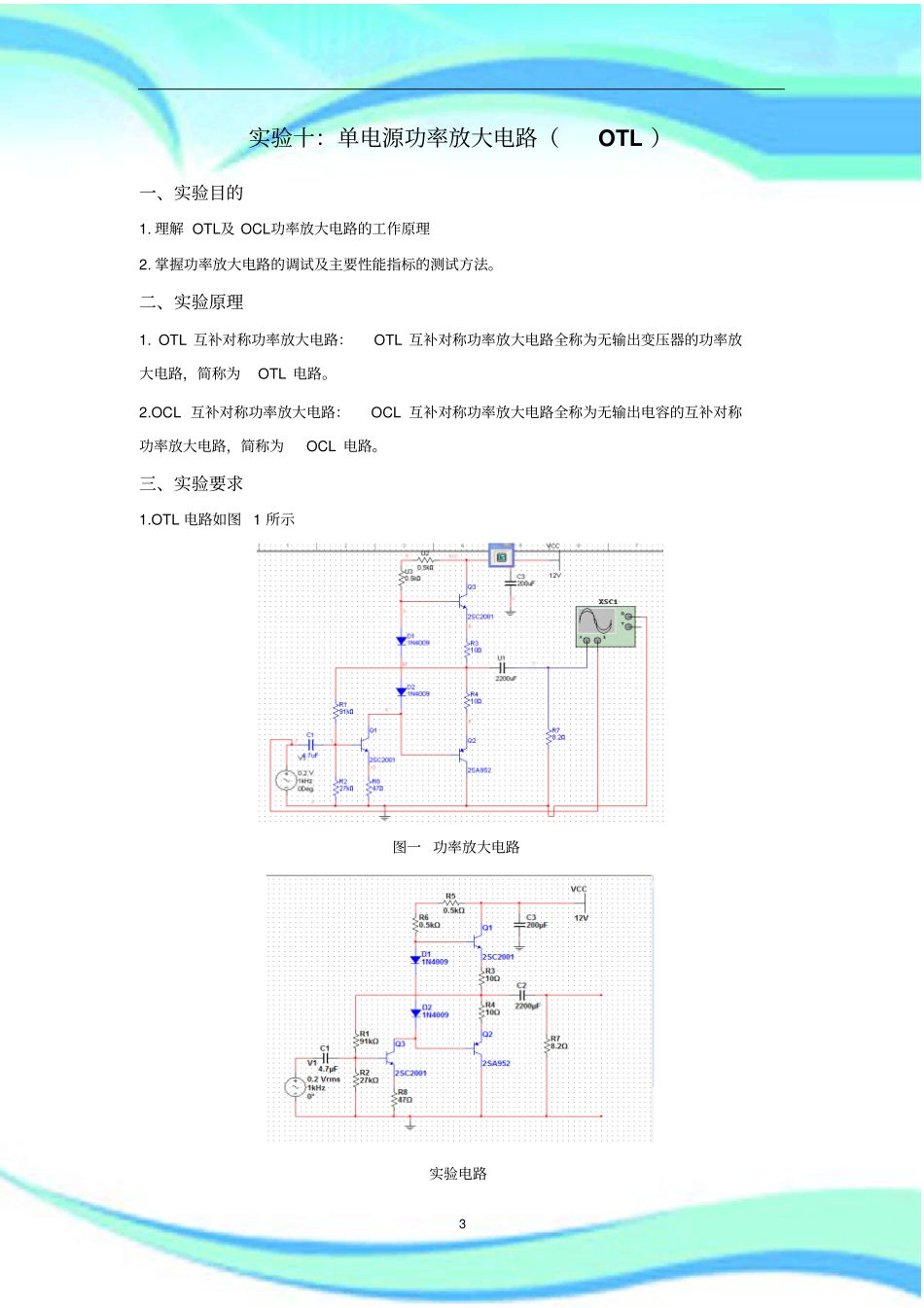

单电源功率放大电路(OTL)2————————————————————————————————作者：————————————————————————————————日期：3实验十：单电源功率放大电路（OTL）一、实验目的1.理解OTL及OCL功率放大电路的工作原理2.掌握功率放大电路的调试及主要性能指标的测试方法。二、实验原理1.OTL互补对称功率放大电路：OTL互补对称功率放大电路全称为无输出变压器的功率放大电路，简称为OTL电路。2.OCL互补对称功率放大电路：OCL互补对称功率放大电路全称为无输出电容的互补对称功率放大电路，简称为OCL电路。三、实验要求1.OTL电路如图1所示图一功率放大电路实验电路4（1）观察输出波形（2）直流工作点分析（3）参数扫描1)对该放大电路的负载R1进行参数扫描，分析其使节点5电压值为0.5*VCC时R1阻值大小。51）对该放大电路的负载R7进行瞬态扫描分析，记录分析结果。2）对该放大电路的耦合电容C1进行AC频率参数扫描分析，记录分析结果。（4）用示波器对该功率放大电路不同的输入信号，测量其输出电压值，将结果填入下表。Vi(V)0.10.120.140.160.180.200.220.240.26Vo(V)676.045m808.614m938.874m1.0651.1881.3051.4131.4881.536THD0.5560.4980.6851.0921.7242.6143.9296.86510.7662.OCL功率放大电路如图2所示。6实验电路（1）在图中调整Rp，使Q1和Q2间的节点电位接近0V。7（2）设置信号发生器为正弦波，1KHz，2V（3）运行仿真，观察输入输出波形，测量输出功率。P=U*I=1.374V*1.374mA=1.888mw五、其它说明注意上课携带模拟电路教材。
