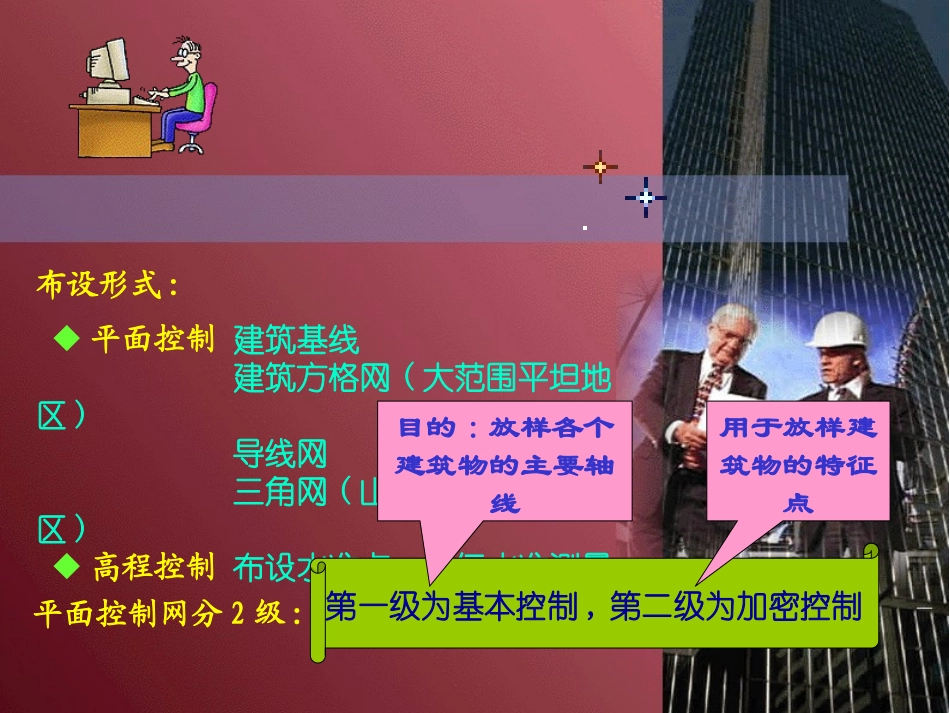

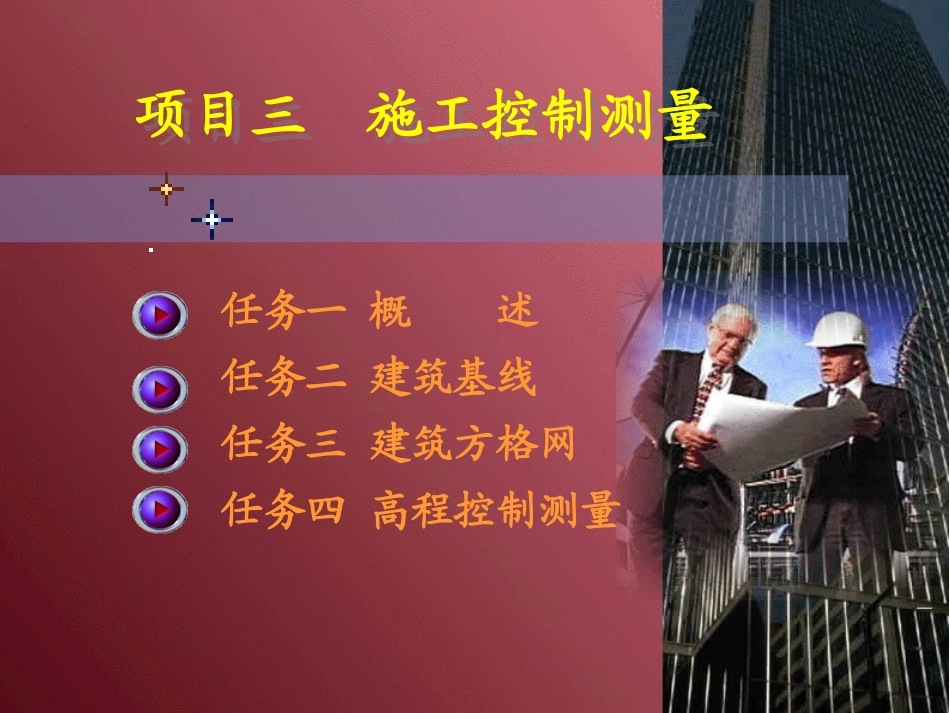

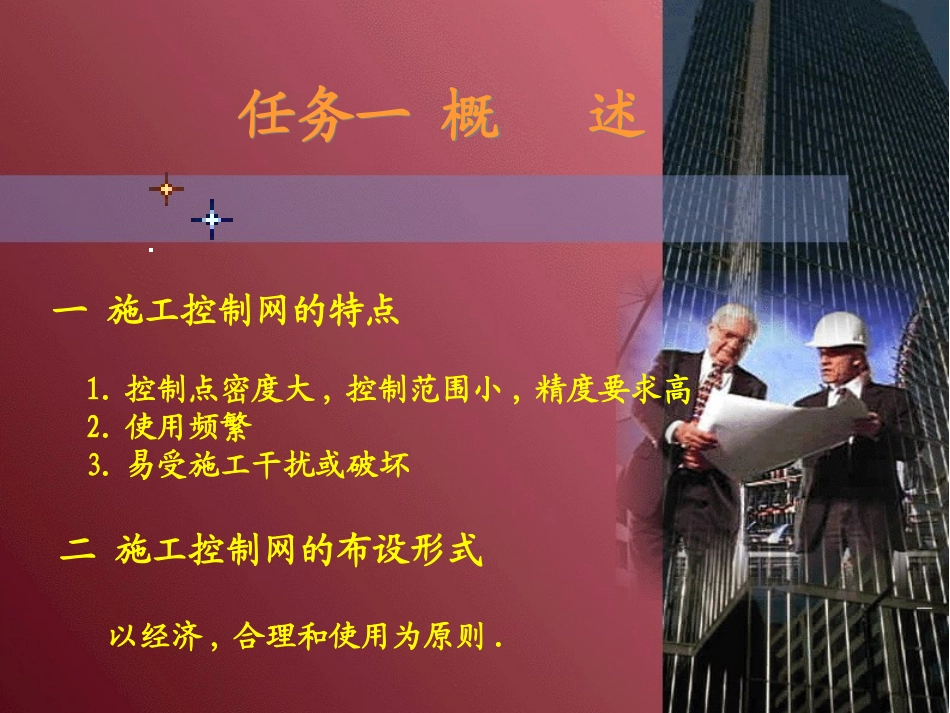

项目三施工控制测量项目三施工控制测量任务一概述任务二建筑基线任务三建筑方格网任务四高程控制测量任务一概述任务一概述一施工控制网的特点1.控制点密度大,控制范围小,精度要求高2.使用频繁3.易受施工干扰或破坏二施工控制网的布设形式以经济,合理和使用为原则.布设形式:◆平面控制建筑基线建筑方格网(大范围平坦地区)导线网三角网(山区或条件复杂地区)◆高程控制布设水准点，进行水准测量平面控制网分2级:第一级为基本控制,第二级为加密控制目的:放样各个建筑物的主要轴线用于放样建筑物的特征点三施工控制点的坐标换算建筑坐标系：AOB测量坐标系：XOY建筑坐标系原点的测量坐标：XOYOX轴在测量坐标系中的坐标方位角。1.建筑坐标换算成测量坐标XP=Xo+XP’cos-YP’sinYP=Yo+XP’sin-YP’cos(11-1)YXOO’YOXOXPYPY’X’XP’YP’2.测量坐标换算成建筑坐标XP’=(XP-Xo)cos+(YP-Yo)sinYP’=-(XP-Xo)sin+(YP-Yo)cos(11-2)YXOO’YOXOXPYPY’X’XP’YP’任务二建筑基线任务二建筑基线一建筑基线的布置◆至少三点，可作检核二测设建筑基线的方法(1).根据建筑红线测设建筑基线——平行推移法123建筑红线，由拨地单位标定于现场ABCd1d1d2d2◆根据1、2、3点平行推移得A、B、C。◆调整A、B、C使B为直角，AB、BC为整数。◆一般精度要求：ABC=90°10″AB、BC距离的相对误差1/1000012ABCD(2).根据测量控制点测设建筑基线●根据导线点1、2，测设建筑基线点A、B、C。◆根据1、2点坐标与A、B、C的设计坐标反算放样数据i、Di。◆在测站2，用极坐标法测设A、B、C。◆调整A、B、C，满足直角和距离关系。任务三建筑方格网任务三建筑方格网一.建筑方格网的布置◆分级布置；◆采用建筑坐标系；◆考虑建筑群布局，边长取整数；◆测设精度高，先测设，再归化；◆点位须长期保存。二.建筑方格网的测设（1）按建筑基线测设的方法，先确定主轴线。（2）拨角90,º加密形成方格网。
