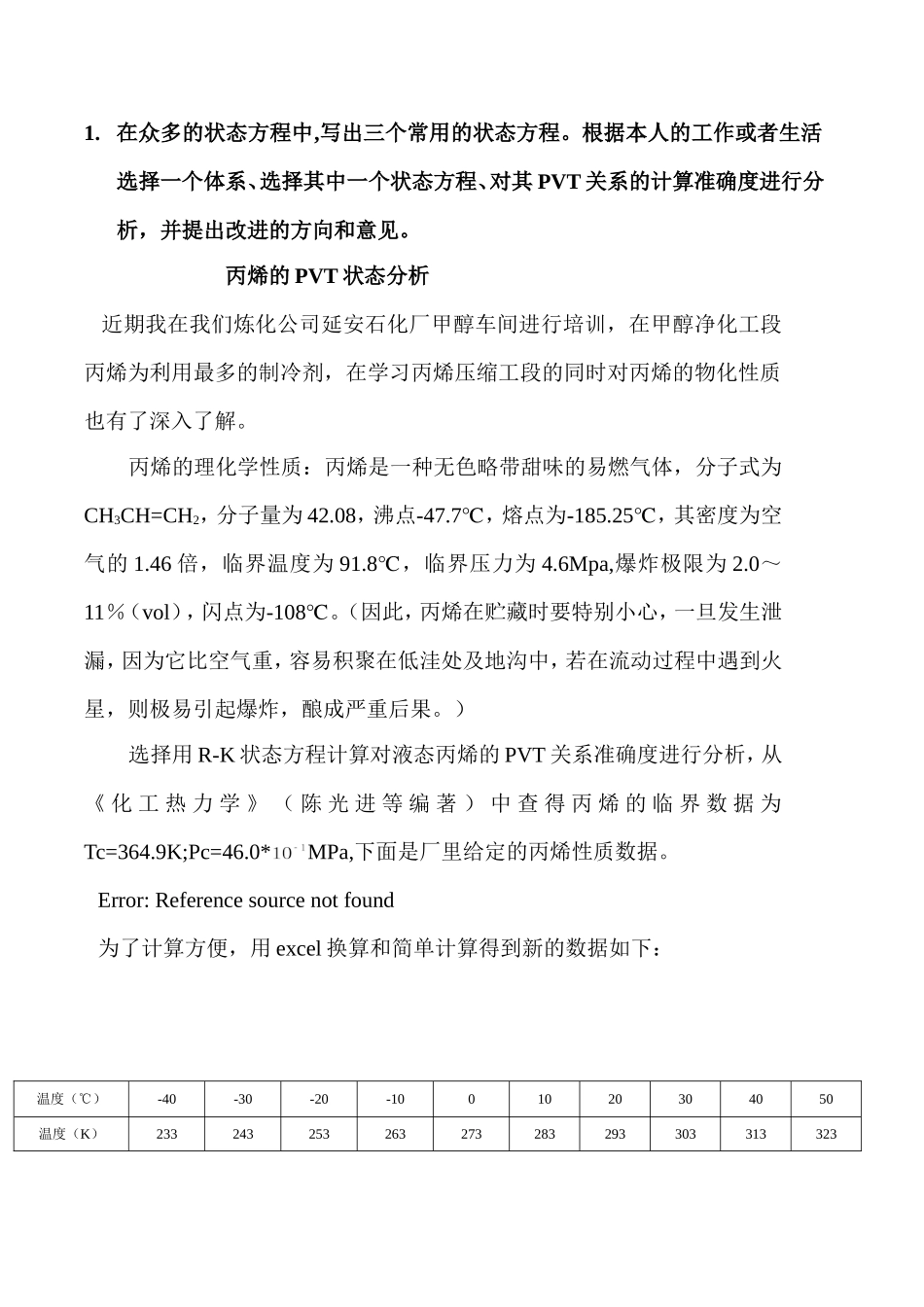

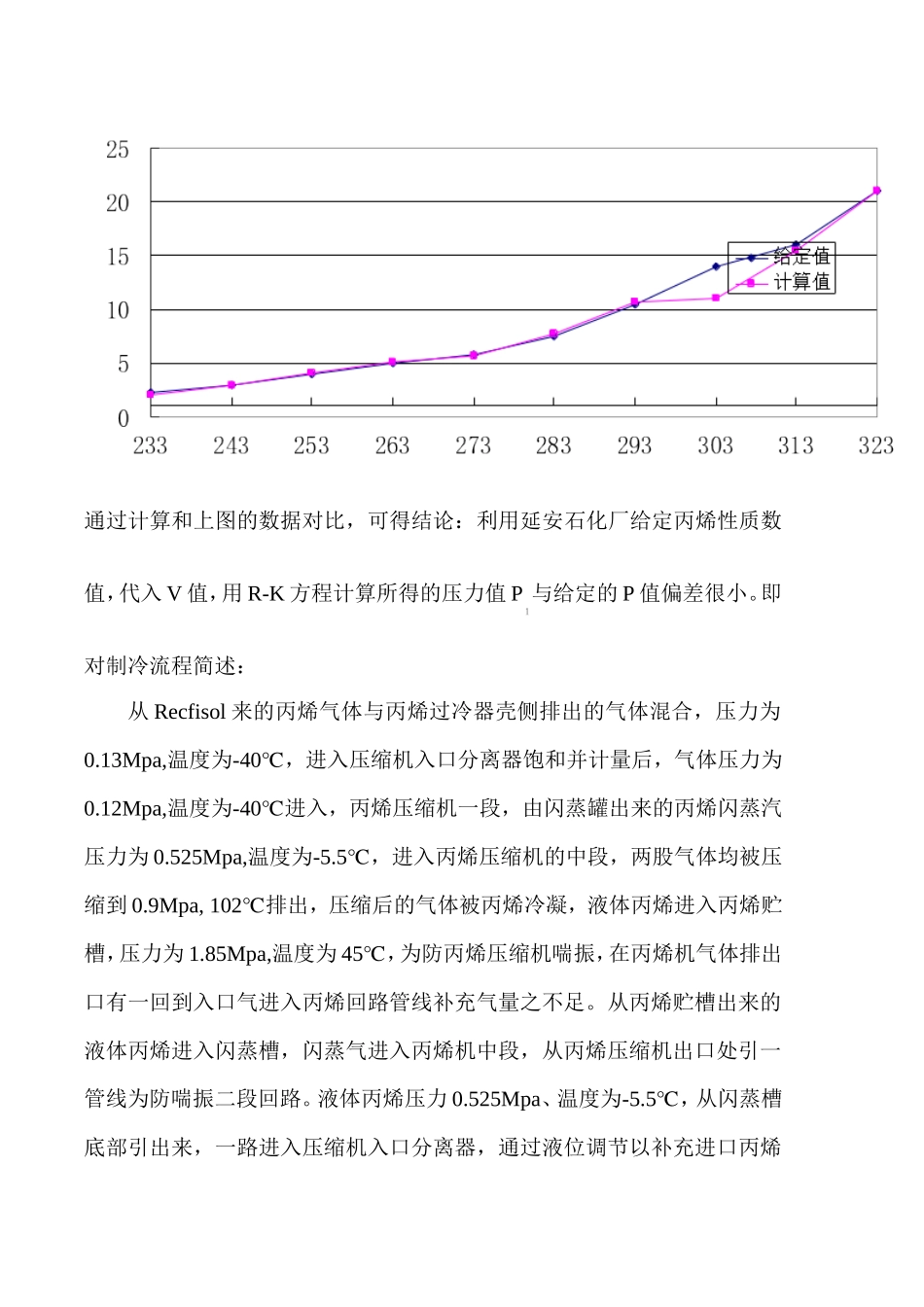

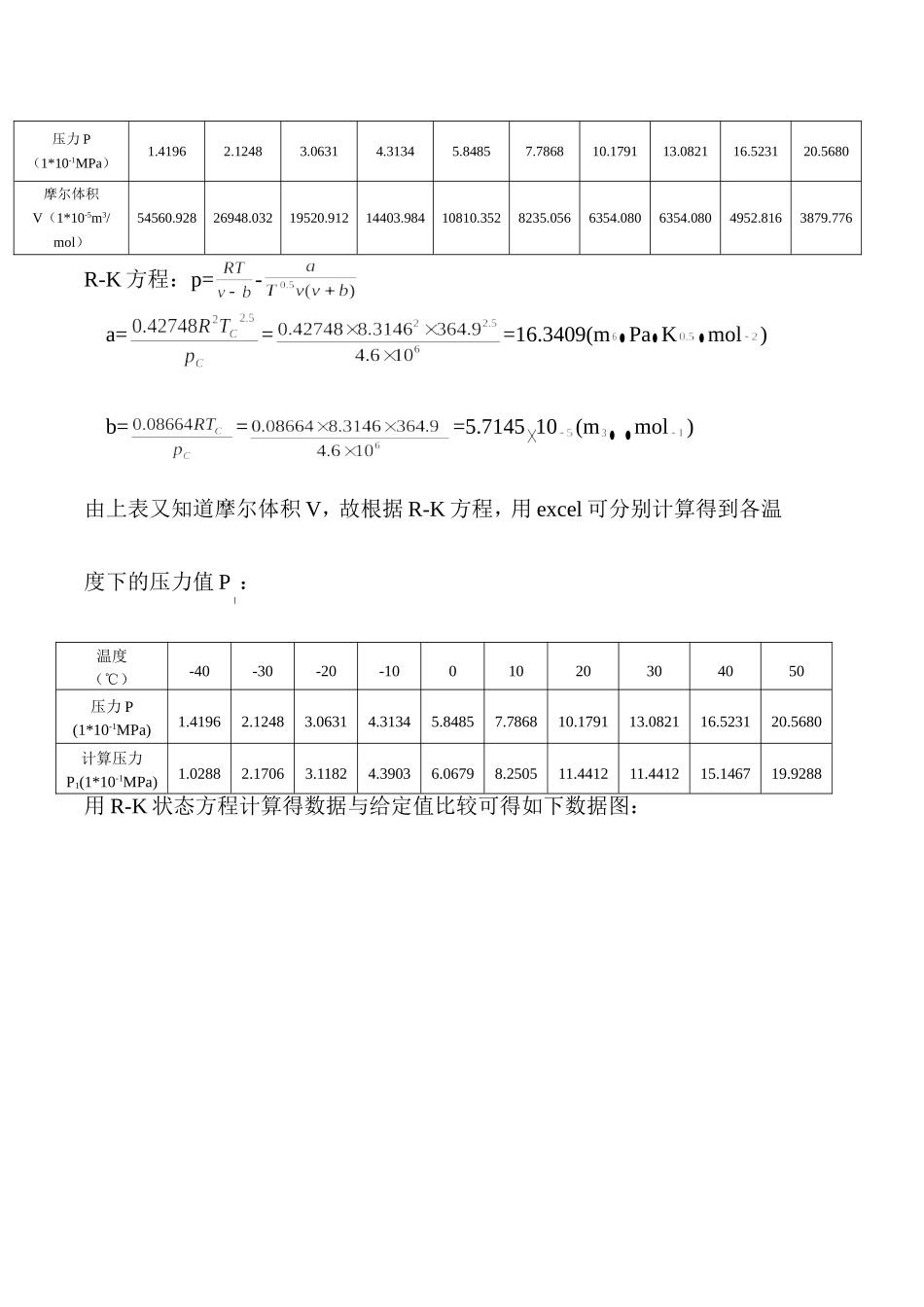

1.在众多的状态方程中,写出三个常用的状态方程。根据本人的工作或者生活选择一个体系、选择其中一个状态方程、对其PVT关系的计算准确度进行分析，并提出改进的方向和意见。丙烯的PVT状态分析近期我在我们炼化公司延安石化厂甲醇车间进行培训，在甲醇净化工段丙烯为利用最多的制冷剂，在学习丙烯压缩工段的同时对丙烯的物化性质也有了深入了解。丙烯的理化学性质：丙烯是一种无色略带甜味的易燃气体，分子式为CH3CH=CH2，分子量为42.08，沸点-47.7℃，熔点为-185.25℃，其密度为空气的1.46倍，临界温度为91.8℃，临界压力为4.6Mpa,爆炸极限为2.0～11％（vol），闪点为-108℃。（因此，丙烯在贮藏时要特别小心，一旦发生泄漏，因为它比空气重，容易积聚在低洼处及地沟中，若在流动过程中遇到火星，则极易引起爆炸，酿成严重后果。）选择用R-K状态方程计算对液态丙烯的PVT关系准确度进行分析，从《化工热力学》（陈光进等编著）中查得丙烯的临界数据为Tc=364.9K;Pc=46.0*MPa,下面是厂里给定的丙烯性质数据。Error:Referencesourcenotfound为了计算方便，用excel换算和简单计算得到新的数据如下：温度（℃）-40-30-20-1001020304050温度（K）233243253263273283293303313323压力P（1*10-1MPa）1.41962.12483.06314.31345.84857.786810.179113.082116.523120.5680摩尔体积V（1*10-5m3/mol）54560.92826948.03219520.91214403.98410810.3528235.0566354.0806354.0804952.8163879.776R-K方程：p=-a===16.3409(mPaKmol)b===5.714510(mmol)由上表又知道摩尔体积V，故根据R-K方程，用excel可分别计算得到各温度下的压力值P：温度（℃）-40-30-20-1001020304050压力P(1*10-1MPa)1.41962.12483.06314.31345.84857.786810.179113.082116.523120.5680计算压力P1(1*10-1MPa)1.02882.17063.11824.39036.06798.250511.441211.441215.146719.9288用R-K状态方程计算得数据与给定值比较可得如下数据图：通过计算和上图的数据对比，可得结论：利用延安石化厂给定丙烯性质数值，代入V值，用R-K方程计算所得的压力值P与给定的P值偏差很小。即对制冷流程简述：从Recfisol来的丙烯气体与丙烯过冷器壳侧排出的气体混合，压力为0.13Mpa,温度为-40℃，进入压缩机入口分离器饱和并计量后，气体压力为0.12Mpa,温度为-40℃进入，丙烯压缩机一段，由闪蒸罐出来的丙烯闪蒸汽压力为0.525Mpa,温度为-5.5℃，进入丙烯压缩机的中段，两股气体均被压缩到0.9Mpa,102℃排出，压缩后的气体被丙烯冷凝，液体丙烯进入丙烯贮槽，压力为1.85Mpa,温度为45℃，为防丙烯压缩机喘振，在丙烯机气体排出口有一回到入口气进入丙烯回路管线补充气量之不足。从丙烯贮槽出来的液体丙烯进入闪蒸槽，闪蒸气进入丙烯机中段，从丙烯压缩机出口处引一管线为防喘振二段回路。液体丙烯压力0.525Mpa、温度为-5.5℃，从闪蒸槽底部引出来，一路进入压缩机入口分离器，通过液位调节以补充进口丙烯气流量，另一路进丙烯深冷器，通过自身丙烯闪蒸以降低温度，壳侧丙烯气与Recfisol来的会和,从管程中来的液体通过旁路进一步调节温度至-20℃、压力为0.485MPa，离开系统进Recfisol，以提供低温甲醇洗所需冷量。为防止丙烯中微量水份在闪蒸过程中冻结，还需向系统注入少量甲醇，甲醇的喷淋是通过计量泵出口甲醇与丙烯贮槽到闪蒸槽的液体丙烯大小，调节喷淋混合来完成的。由于丙烯易燃易爆，因此，在设备维修前后都必须用N置换丙烯，然后用空气置换N开车时先用N置换空气，再用丙烯置换N。2、根据功热转换的原理，选择一个体系或者工况进行节能过程分析。要求给出详细的计算步骤和过程分析。冷库的制冷原理为满足人们的现代生活需要，冷库的需求量越来越大。下面用压焓关系分析其制冷过程和原理，空调制冷原理涉及了热力学第一定律，为逆卡诺循环，以下是用理论制冷循环的分析和计算。一、制冷循环系统的基本组成根据蒸汽压缩式制冷原理构成的单级蒸汽压缩式制冷循环系统，是由不同直径的管道和在其中制冷剂会发生不同状态变化的不见组成，串接成一个封闭的循环回路，在系统回路中装入制冷剂，制冷剂在这个循环回路中能够不停的循环流动，即称为制冷循环系统。...
