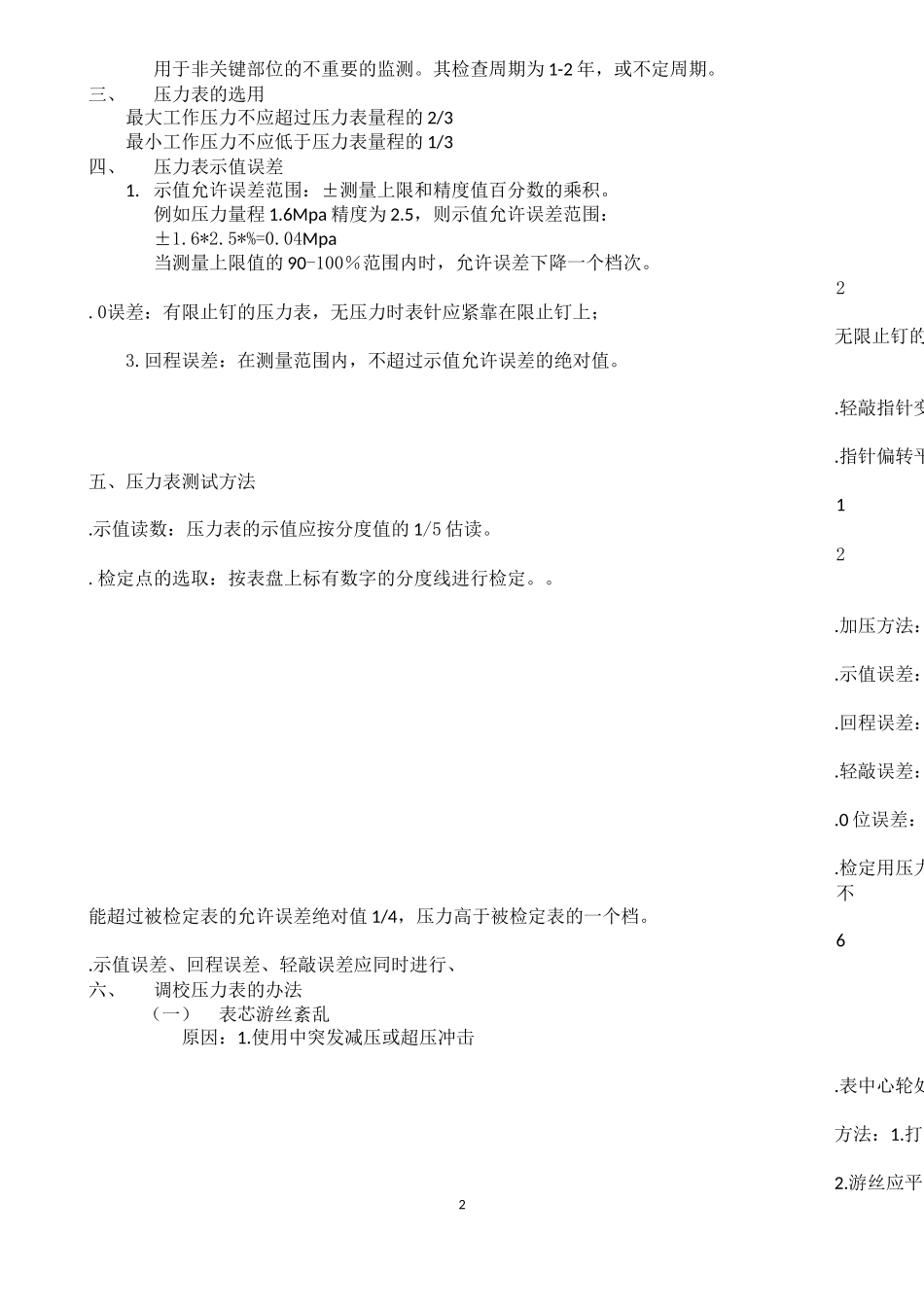

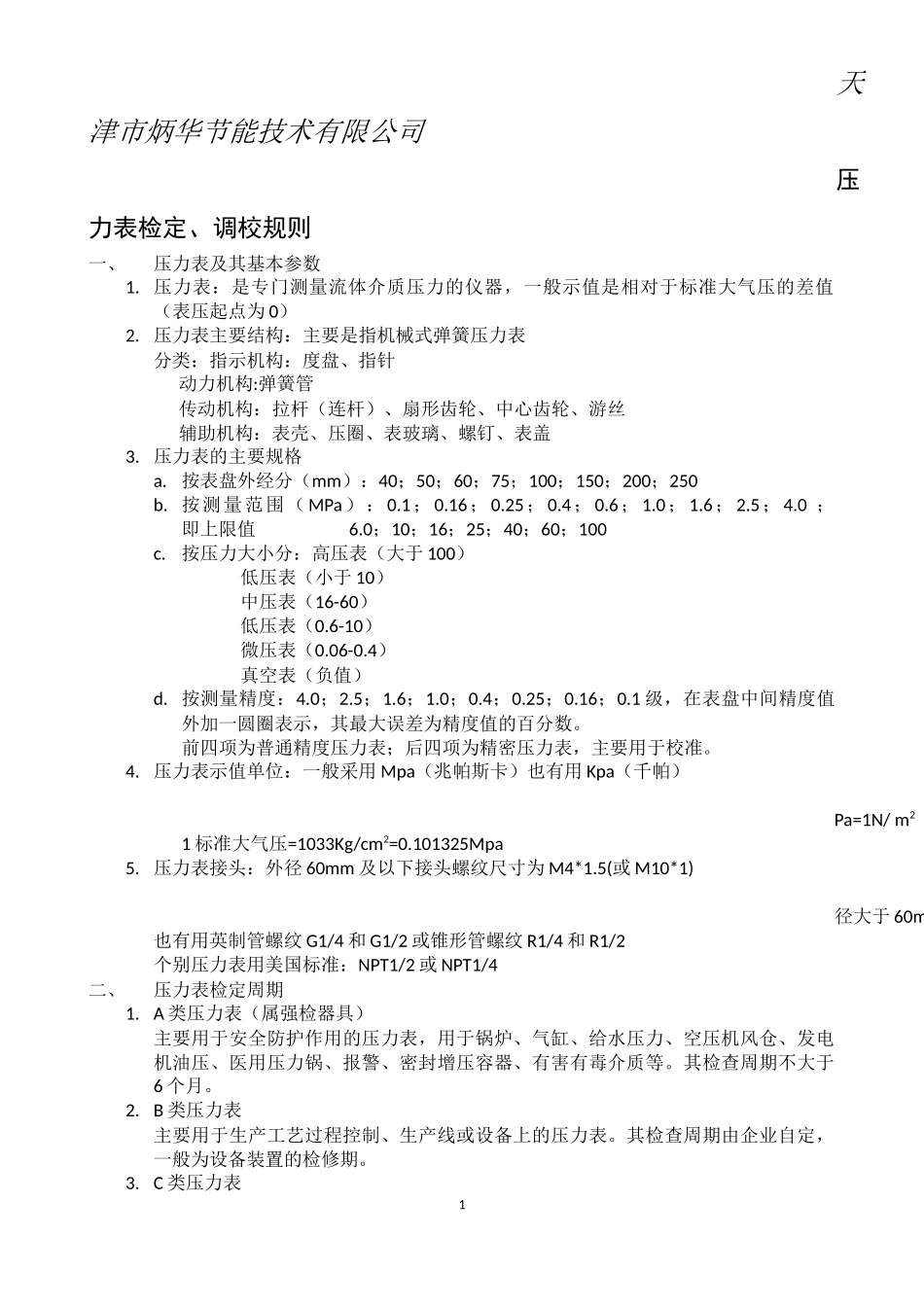

天津市炳华节能技术有限公司压力表检定、调校规则一、压力表及其基本参数1.压力表：是专门测量流体介质压力的仪器，一般示值是相对于标准大气压的差值（表压起点为0）2.压力表主要结构：主要是指机械式弹簧压力表分类：指示机构：度盘、指针动力机构:弹簧管传动机构：拉杆（连杆）、扇形齿轮、中心齿轮、游丝辅助机构：表壳、压圈、表玻璃、螺钉、表盖3.压力表的主要规格a.按表盘外经分（mm）：40；50；60；75；100；150；200；250b.按测量范围（MPa）：0.1；0.16；0.25；0.4；0.6；1.0；1.6；2.5；4.0；即上限值6.0；10；16；25；40；60；100c.按压力大小分：高压表（大于100）低压表（小于10）中压表（16-60）低压表（0.6-10）微压表（0.06-0.4）真空表（负值）d.按测量精度：4.0；2.5；1.6；1.0；0.4；0.25；0.16；0.1级，在表盘中间精度值外加一圆圈表示，其最大误差为精度值的百分数。前四项为普通精度压力表；后四项为精密压力表，主要用于校准。4.压力表示值单位：一般采用Mpa（兆帕斯卡）也有用Kpa（千帕）Pa=1N/m2（牛顿1标准大气压=1033Kg/cm2=0.101325Mpa5.压力表接头：外径60mm及以下接头螺纹尺寸为M4*1.5(或M10*1)径大于60mm也有用英制管螺纹G1/4和G1/2或锥形管螺纹R1/4和R1/2个别压力表用美国标准：NPT1/2或NPT1/4二、压力表检定周期1.A类压力表（属强检器具）主要用于安全防护作用的压力表，用于锅炉、气缸、给水压力、空压机风仓、发电机油压、医用压力锅、报警、密封增压容器、有害有毒介质等。其检查周期不大于6个月。2.B类压力表主要用于生产工艺过程控制、生产线或设备上的压力表。其检查周期由企业自定，一般为设备装置的检修期。3.C类压力表1用于非关键部位的不重要的监测。其检查周期为1-2年，或不定周期。三、压力表的选用最大工作压力不应超过压力表量程的2/3最小工作压力不应低于压力表量程的1/3四、压力表示值误差1.示值允许误差范围：±测量上限和精度值百分数的乘积。例如压力量程1.6Mpa精度为2.5，则示值允许误差范围：±1.6*2.5*%=0.04Mpa当测量上限值的90-100％范围内时，允许误差下降一个档次。2.0误差：有限止钉的压力表，无压力时表针应紧靠在限止钉上；无限止钉的压力表，无压力时表针误差不大于示值允许误差。或表针位于零位标志内，零位标志范围不超过允许误差绝对值的3.回程误差：在测量范围内，不超过示值允许误差的绝对值。.轻敲指针变动量误差：被检定表表针仍在某一值时，轻轻敲打压力表表壳，这时表针变动量应小于示值允许误差绝对值的.指针偏转平稳性：指针偏转应平稳、无跳动和卡住现象。五、压力表测试方法1.示值读数：压力表的示值应按分度值的1/5估读。2.检定点的选取：按表盘上标有数字的分度线进行检定。。.加压方法：平稳升压当压力达到被检定表上限后，切断压力源，耐压.示值误差：对每一检定点，在升压和降压检定时，轻敲表壳前、后示值分别与标准表示值之差为示值误差。.回程误差：对同一检定点，在升压和降压检定时，轻敲表壳后的升压和降压的示值之差为回程误差。.轻敲误差：对每一检定点，在升压和降压检定时，轻敲外壳后与轻敲前对比表针示值变动量。.0位误差：每具表都要检验.检定用压力表：检定用压力表粒度应使用精密压力表，并且其精度误差不能超过被检定表的允许误差绝对值1/4，压力高于被检定表的一个档。6.示值误差、回程误差、轻敲误差应同时进行、六、调校压力表的办法（一）表芯游丝紊乱原因：1.使用中突发减压或超压冲击.表中心轮处于扇形齿边缘处太近（一般方法：1.打开表盖起针器起下表针，取下刻度盘。如紊乱可用右手按住扇型齿尾槽部轻轻拨动，使扇型齿微离开中心齿，使游丝恢复原状，并使齿轮重新配合好。2.游丝应平、园、匀、正无明显偏心，有一定弹力，无锈、发黑。各个游丝的园面要与中心轮轴成垂直，在松弛、旋转或张开时，圈间、间距应清楚均匀，无并框搭圈外碰现象。撤去外力后游丝仍有问题，可使2用夹嘴钳或镊子夹住游丝外尾部，采用提、按、推、拨、折等方法，将其修好。（二）被检表误差值总是增加或减少一固定值原因：这是由于指针安装不正确引起的。方法：可重新起针，重新回到指针的安装...
