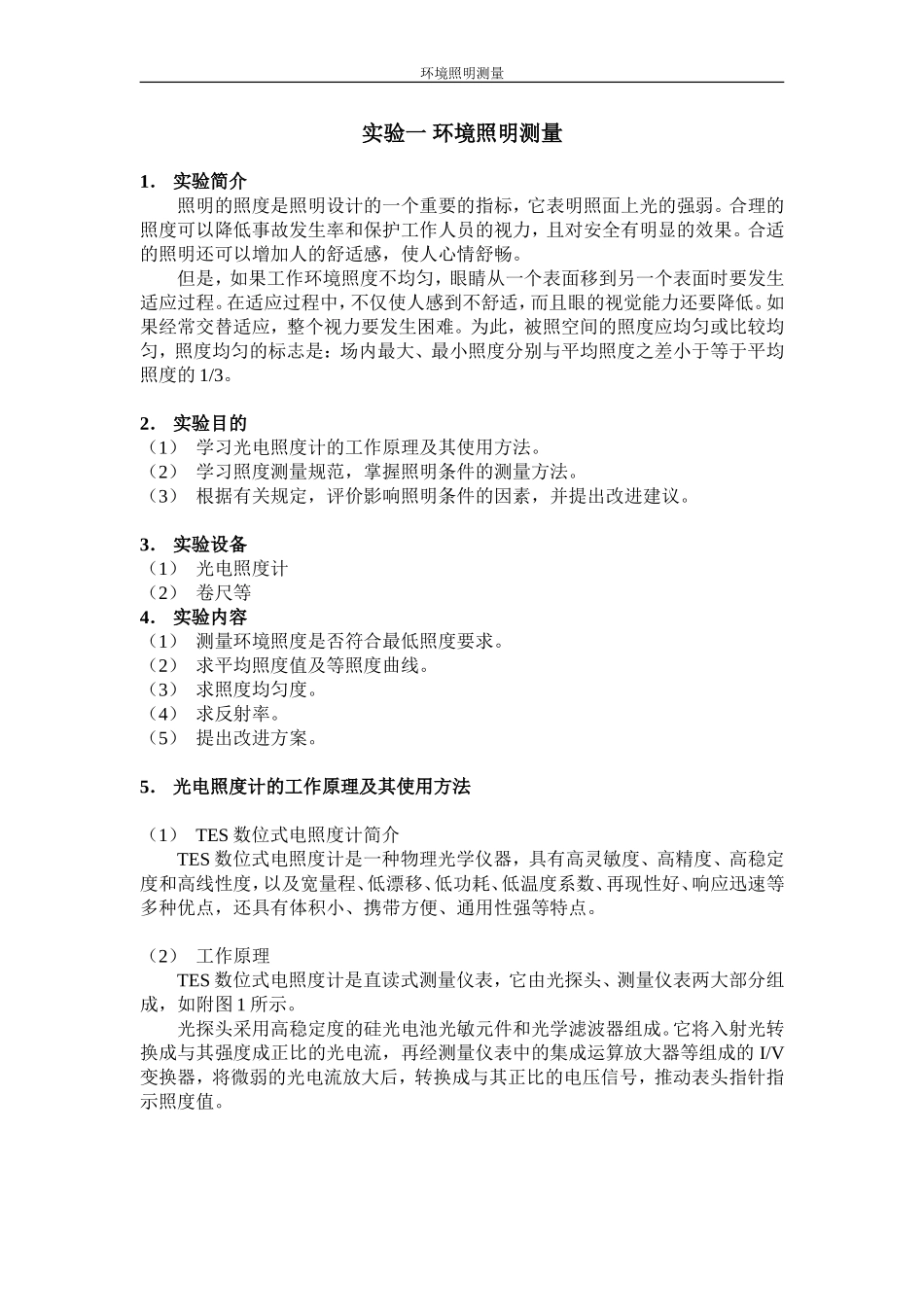

环境照明测量实验一环境照明测量1．实验简介照明的照度是照明设计的一个重要的指标，它表明照面上光的强弱。合理的照度可以降低事故发生率和保护工作人员的视力，且对安全有明显的效果。合适的照明还可以增加人的舒适感，使人心情舒畅。但是，如果工作环境照度不均匀，眼睛从一个表面移到另一个表面时要发生适应过程。在适应过程中，不仅使人感到不舒适，而且眼的视觉能力还要降低。如果经常交替适应，整个视力要发生困难。为此，被照空间的照度应均匀或比较均匀，照度均匀的标志是：场内最大、最小照度分别与平均照度之差小于等于平均照度的1/3。2．实验目的（1）学习光电照度计的工作原理及其使用方法。（2）学习照度测量规范，掌握照明条件的测量方法。（3）根据有关规定，评价影响照明条件的因素，并提出改进建议。3．实验设备（1）光电照度计（2）卷尺等4．实验内容（1）测量环境照度是否符合最低照度要求。（2）求平均照度值及等照度曲线。（3）求照度均匀度。（4）求反射率。（5）提出改进方案。5．光电照度计的工作原理及其使用方法（1）TES数位式电照度计简介TES数位式电照度计是一种物理光学仪器，具有高灵敏度、高精度、高稳定度和高线性度，以及宽量程、低漂移、低功耗、低温度系数、再现性好、响应迅速等多种优点，还具有体积小、携带方便、通用性强等特点。（2）工作原理TES数位式电照度计是直读式测量仪表，它由光探头、测量仪表两大部分组成，如附图1所示。光探头采用高稳定度的硅光电池光敏元件和光学滤波器组成。它将入射光转换成与其强度成正比的光电流，再经测量仪表中的集成运算放大器等组成的I/V变换器，将微弱的光电流放大后，转换成与其正比的电压信号，推动表头指针指示照度值。环境照明测量图1TES数位式电照度计原理（3）使用方法1液晶显示器，2测量范围指示3电源开关4锁定液晶显示器的数值5档位范围开关第一步：打开光探头的遮光罩即可测量光照度值，并直接读数。若量程不合适时，需要调整。量程包括4档：20，200，2000，20000LUX。第二步：为了防止读数误差，每一个测点可用手遮挡光探头数次，取其平均值。第三步：测量结束后，应先将光探头的遮光罩盖好，将电源开关扳到“OFF”位置。6．求平均照度及等照度曲线（1）测点和测高的选择123456环境照明测量测点既可任选，也可规定。测高通常以工作台面高度为准。但测点不可选在自身的背影处，也不可选在光源直射处，以免引入测量误差。对尚未布置好工作面的一般照明房间，可将地面划分成若干个1米见方的格子，每个格子的中心位置为测点，所有测点照度读数的平均值即为平均照度值；对已布置好的工作场所的一般照明房间，全部工作面（测点）照度值的平均值即为平均照度值；对局部的一般照明房间，在工作区和非工作区，按上述方法分别测量照度值，取其平均值即为平均照度值。（2）等照度测量进行等照度测量时，布点要有一定的密度，否则连点困难。当进行自然光等照度测量时，必须关闭所有的人工光源；当测定自然光附加人工照明时，必须投入人工照明光源；当仅测定人工照明时，又必须严密遮挡自然光的射入。7．求照度均匀度原始记录可采用表格法，如表1所示。表1测量数据测量点数1234567……人工照明数据整理也可采用表格法，如表2所示。其中E1表示最高照度值，E2表示最低照度值，E3表示平均照度值，Au表示照度均匀值。照明均匀度可依式下计算，即表2数据整理E1E2E3Au人工照明8.求墙面、地面和工作面的反射率反射率测量本应采用光亮计和标准白板。本实验采用光照度计简易估算方法求反射率，仅可作为定性分析依据。按上述测量方法，测定自然采光条件下各点的明照度与暗照度。当光探头朝向光源时测得的照度值为明照度，当光探头背向光源，朝向测面时，测得的照度值为暗照度。记录与整理表格，推荐如表3所示：表3明照度暗照度反射率墙面地面环境照明测量工作面反射率按下式计算，即9．实验报告编写内容实验名称、目的；使用的仪器；实验方法概要以及各测点数据整理；绘制等照度曲线；计算照度均匀度；计算测面的反射率，参照有关照明标准，对工作环境的照明条件进行评价，分析影响照明的因素，提出改进建议。注...
