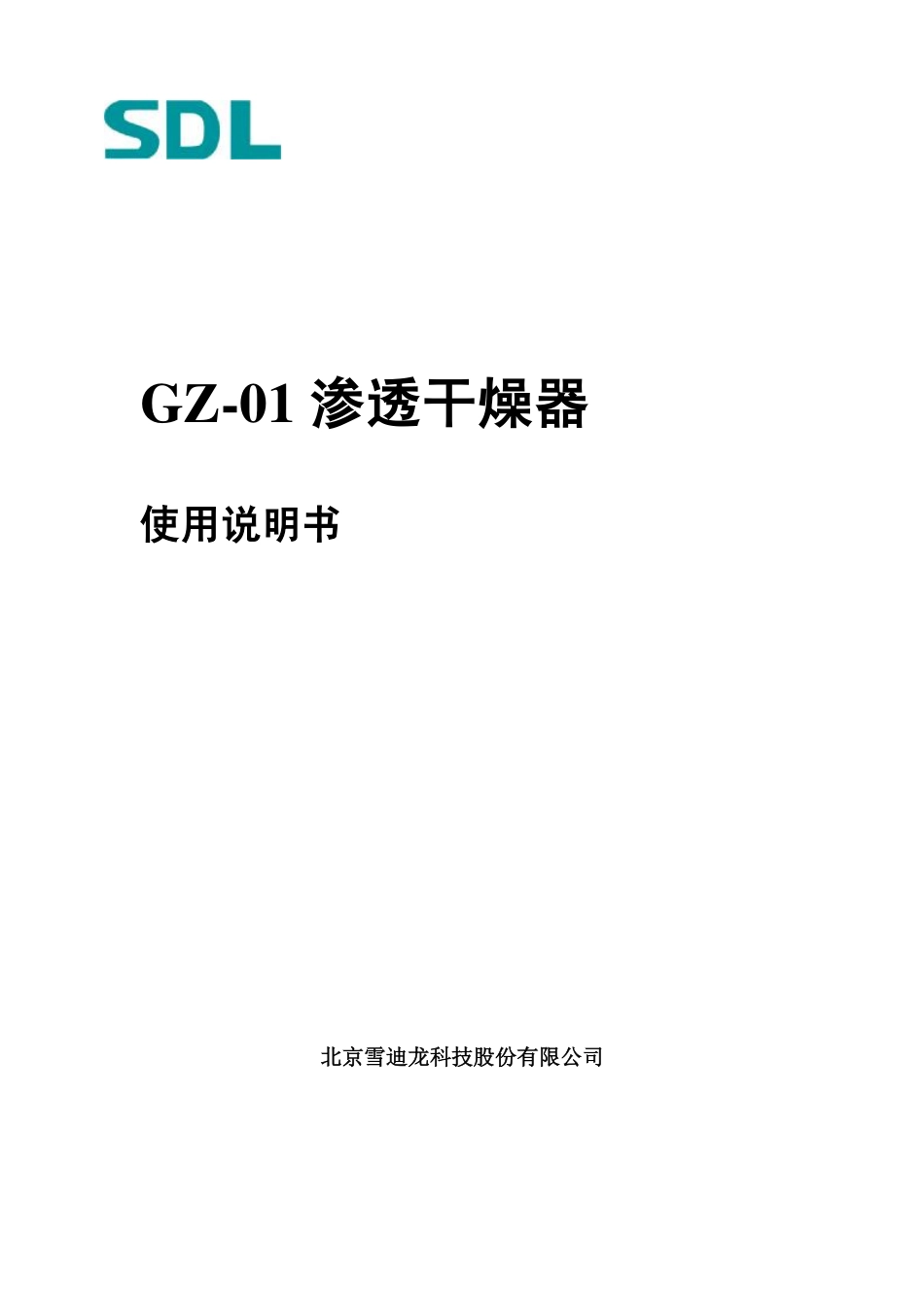

GZ-01渗透干燥器使用说明书VIP免费

GZ-01渗透干燥器使用说明书北京雪迪龙科技股份有限公司GZ-01渗透干燥器使用说明书11安全提示本手册包括确保仪器安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。使用前请先阅读以下说明。1.1使用仪器前请仔细阅读本手册。1.2遵守手册的各项要求，保管好手册，以备随时参考。1.3为了安全操作本仪器，请使用者仔细阅读使用手册的相关操作部分。避免错误操作造成对设备的损害。1.4使用前确保设备气路连接正确。不按要求连接气路会对设备造成致命损害。1.5如果仪器表面潮湿或操作者手湿，请勿操作本仪器。1.6不得擅自更换零部件和改动仪器结构，需要时应通知系统专职人员进行。2技术数据说明2.1工作原理：膜渗透干燥除水2.2干燥性能：CEMS分析系统样气干燥后露点可达-2℃~-4℃2.3外形尺寸及安装：a.GZ-01A：19英寸3U机架式安装b.GZ-01B：200mmX200mmX120mm，壁挂式安装2.4接口：样气入口Φ6卡套样气出口Φ6卡套反吹气出口Φ6卡套3产品应用、特点及使用条件3.1产品应用：所有测SO2的CEMS系统3.2特点：防止水干扰造成测量偏差，特别是目前环保要求用低浓度标气验证仪器，避免因水分干扰出现较大偏差的问题。3.3使用条件：样气温度：-15℃~80℃（无冻结）、样气压力：-0.04MpaG~0.5MpaG环境温度：-15℃~80℃（无冻结）GZ-01渗透干燥器使用说明书2反吹气压力：-0.04MpaG~0.5MpaG该系统中，反吹气出口需连接“反吹泵”，方可使用，具体连接及设置详见以下说明4渗透干燥器原理渗透干燥器的主要元件是膜式渗透管，它是一个套筒状结构，样气流经渗透管的内管，反吹气反向流经渗透管的外管。渗透管内管和外管之间为渗透膜，样气中的水蒸气与渗透膜发生化学反应，将水蒸气从样气中吸附至中空纤维管的管壁内，由于水蒸气在样气和反吹气中的分压不同，水蒸气蒸发到反吹气流中，吹扫气持续吹扫渗透膜的外表面，达到对样气的持续干燥作用。原理如下图所示：5渗透干燥器的分类根据具体的安装条件，渗透干燥器有两款样式可供选择：GZ-01A，3U，19”机架式，可安装在机架上，GZ-01B，壁挂式安装在柜内。外形尺寸图如下所示：5.1GZ-01A渗透干燥器：GZ-01渗透干燥器使用说明书35.2GZ-01B渗透干燥器：GZ-01渗透干燥器使用说明书46产品现场安装调试说明6.1按照气路图连接好气路,干燥器的“样气进”连接系统中阻水过滤器的出口，“样气出”和系统中分析仪入口连接，“反吹气出口”连接系统中的“反吹泵入口”,“反吹泵出口”需单独排气,切勿与其他排气管路汇集,如下图所示:6.2气路连接完毕后，检查气密性，保证设备不漏气。6.3流量调节：原CEMS机柜上分析仪流量计需调到0.8L/min，GZ-01渗透干燥器上的流量计需调到0.4L/min-0.5L/min,两个流量计的总流量不要超过1.5L/min。6运输与保管渗透干燥器在运输保管过程中要防雨、防震、防摔、防倒置，相对湿度不大于80%，不要在露天开箱，以免丢失零备件。7制造厂的保证在用户遵守保管和使用规则的条件下，自发货之日起12个月内因质量问题不能正常工作时，制造厂无偿地为用户修理产品或更换部件。GZ-01渗透干燥器使用说明书5如对本手册有任何疑问或有技术问题，可随时跟我们取得联系！北京雪迪龙科技股份有限公司电话：010-80735600传真：010-80735717网址：www.chsdl.com
