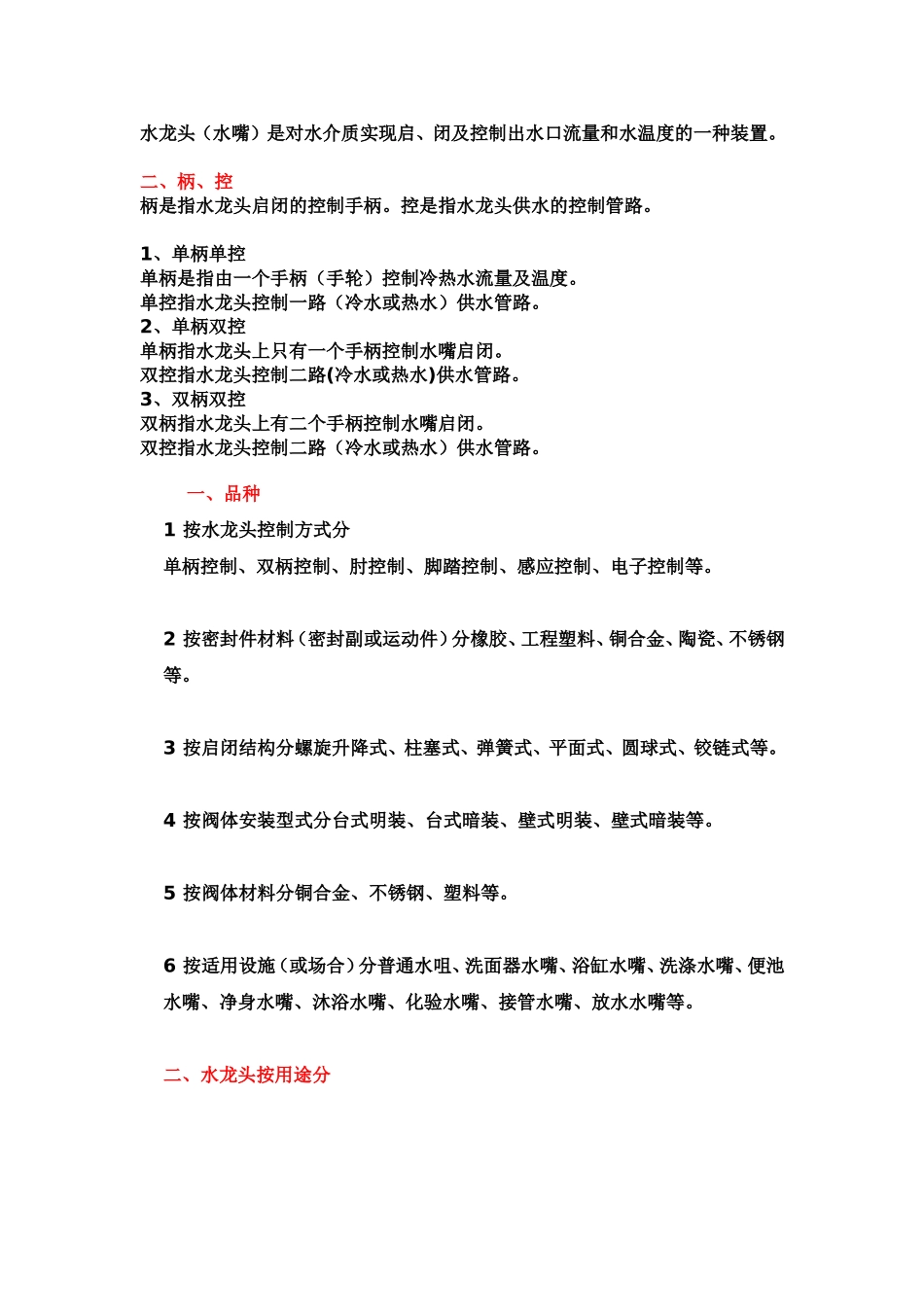

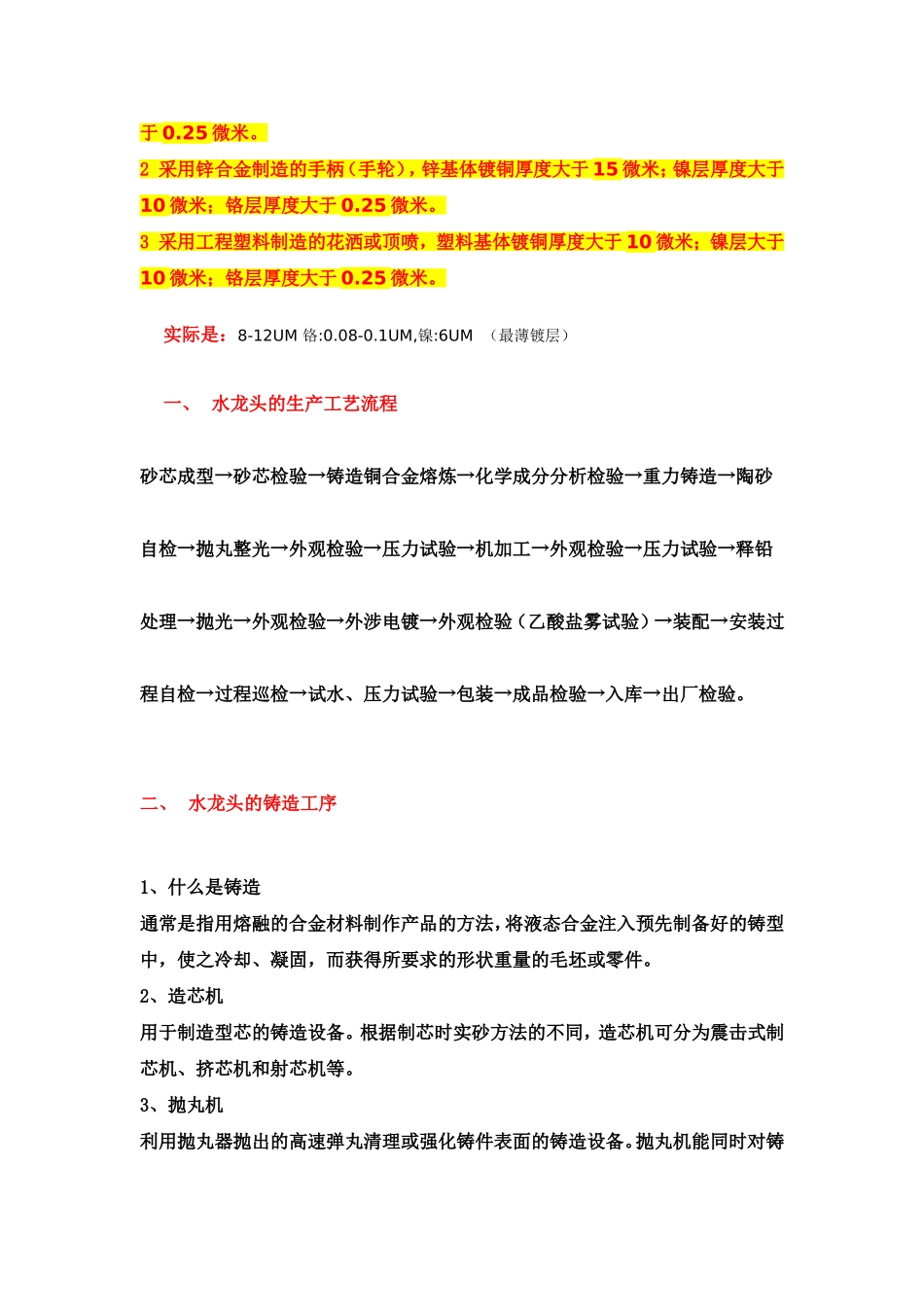

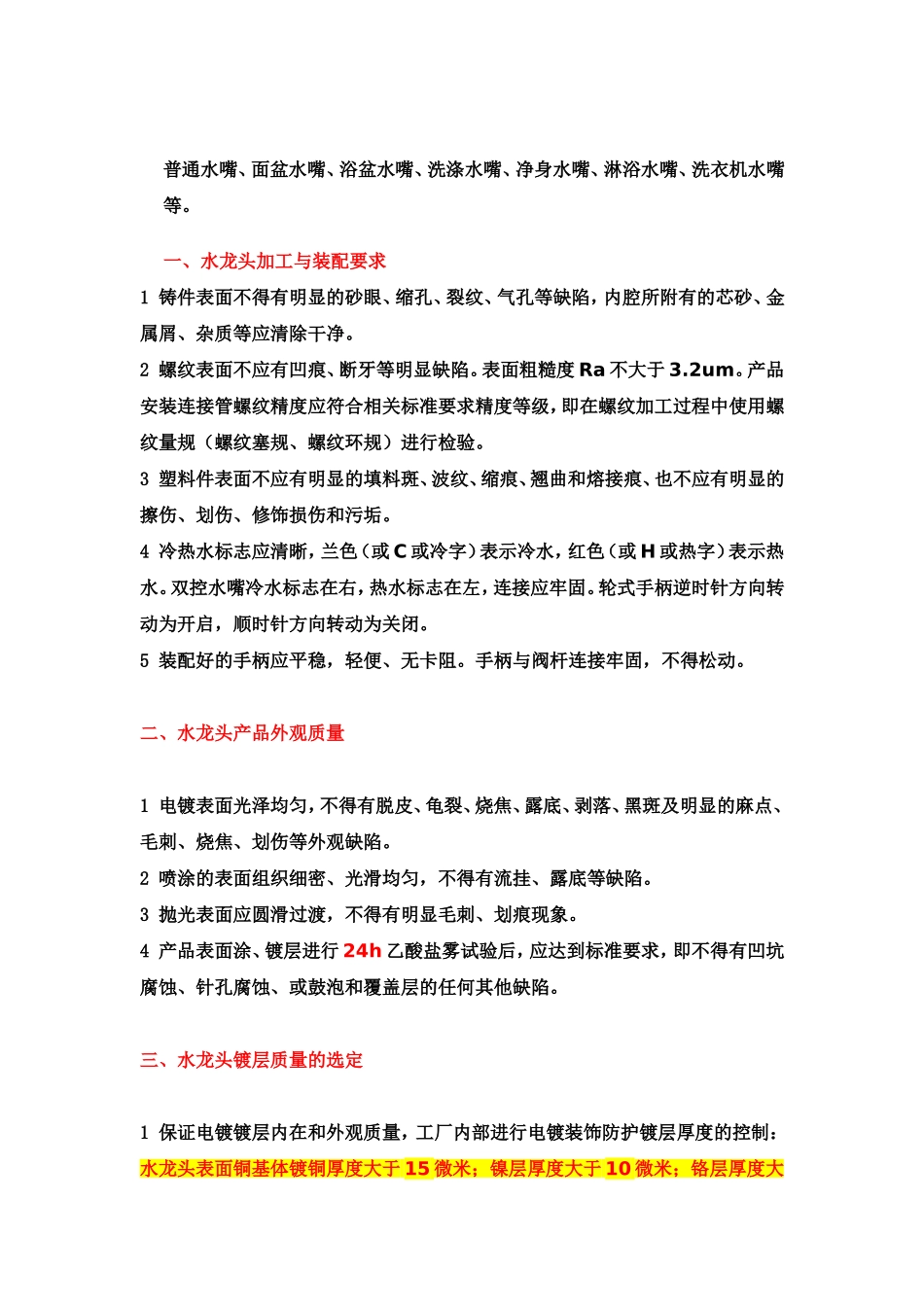

水龙头（水嘴）是对水介质实现启、闭及控制出水口流量和水温度的一种装置。二、柄、控柄是指水龙头启闭的控制手柄。控是指水龙头供水的控制管路。1、单柄单控单柄是指由一个手柄（手轮）控制冷热水流量及温度。单控指水龙头控制一路（冷水或热水）供水管路。2、单柄双控单柄指水龙头上只有一个手柄控制水嘴启闭。双控指水龙头控制二路(冷水或热水)供水管路。3、双柄双控双柄指水龙头上有二个手柄控制水嘴启闭。双控指水龙头控制二路（冷水或热水）供水管路。一、品种1按水龙头控制方式分单柄控制、双柄控制、肘控制、脚踏控制、感应控制、电子控制等。2按密封件材料（密封副或运动件）分橡胶、工程塑料、铜合金、陶瓷、不锈钢等。3按启闭结构分螺旋升降式、柱塞式、弹簧式、平面式、圆球式、铰链式等。4按阀体安装型式分台式明装、台式暗装、壁式明装、壁式暗装等。5按阀体材料分铜合金、不锈钢、塑料等。6按适用设施（或场合）分普通水咀、洗面器水嘴、浴缸水嘴、洗涤水嘴、便池水嘴、净身水嘴、沐浴水嘴、化验水嘴、接管水嘴、放水水嘴等。二、水龙头按用途分普通水嘴、面盆水嘴、浴盆水嘴、洗涤水嘴、净身水嘴、淋浴水嘴、洗衣机水嘴等。一、水龙头加工与装配要求1铸件表面不得有明显的砂眼、缩孔、裂纹、气孔等缺陷，内腔所附有的芯砂、金属屑、杂质等应清除干净。2螺纹表面不应有凹痕、断牙等明显缺陷。表面粗糙度Ra不大于3.2um。产品安装连接管螺纹精度应符合相关标准要求精度等级，即在螺纹加工过程中使用螺纹量规（螺纹塞规、螺纹环规）进行检验。3塑料件表面不应有明显的填料斑、波纹、缩痕、翘曲和熔接痕、也不应有明显的擦伤、划伤、修饰损伤和污垢。4冷热水标志应清晰，兰色（或C或冷字）表示冷水，红色（或H或热字）表示热水。双控水嘴冷水标志在右，热水标志在左，连接应牢固。轮式手柄逆时针方向转动为开启，顺时针方向转动为关闭。5装配好的手柄应平稳，轻便、无卡阻。手柄与阀杆连接牢固，不得松动。二、水龙头产品外观质量1电镀表面光泽均匀，不得有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点、毛刺、烧焦、划伤等外观缺陷。2喷涂的表面组织细密、光滑均匀，不得有流挂、露底等缺陷。3抛光表面应圆滑过渡，不得有明显毛刺、划痕现象。4产品表面涂、镀层进行24h乙酸盐雾试验后，应达到标准要求，即不得有凹坑腐蚀、针孔腐蚀、或鼓泡和覆盖层的任何其他缺陷。三、水龙头镀层质量的选定1保证电镀镀层内在和外观质量，工厂内部进行电镀装饰防护镀层厚度的控制：水龙头表面铜基体镀铜厚度大于15微米；镍层厚度大于10微米；铬层厚度大于0.25微米。2采用锌合金制造的手柄（手轮），锌基体镀铜厚度大于15微米；镍层厚度大于10微米；铬层厚度大于0.25微米。3采用工程塑料制造的花洒或顶喷，塑料基体镀铜厚度大于10微米；镍层大于10微米；铬层厚度大于0.25微米。实际是：8-12UM铬:0.08-0.1UM,镍:6UM（最薄镀层）一、水龙头的生产工艺流程砂芯成型→砂芯检验→铸造铜合金熔炼→化学成分分析检验→重力铸造→陶砂自检→抛丸整光→外观检验→压力试验→机加工→外观检验→压力试验→释铅处理→抛光→外观检验→外涉电镀→外观检验（乙酸盐雾试验）→装配→安装过程自检→过程巡检→试水、压力试验→包装→成品检验→入库→出厂检验。二、水龙头的铸造工序1、什么是铸造通常是指用熔融的合金材料制作产品的方法，将液态合金注入预先制备好的铸型中，使之冷却、凝固，而获得所要求的形状重量的毛坯或零件。2、造芯机用于制造型芯的铸造设备。根据制芯时实砂方法的不同，造芯机可分为震击式制芯机、挤芯机和射芯机等。3、抛丸机利用抛丸器抛出的高速弹丸清理或强化铸件表面的铸造设备。抛丸机能同时对铸件进行落砂，除芯和清理。4、造型机用于制造砂型的铸造设备。它的主要功能是：填砂，将松散的型砂填入砂箱中，紧实型砂。5、金属型铸造又称硬模制造，它是将液体金属浇入金属铸型，以获得铸件的一种铸造方法。铸型是用金属制成，可以反复使用。6、砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。7、重力铸造是指金属液（铜合金）在地球重力作用下注入铸型...
