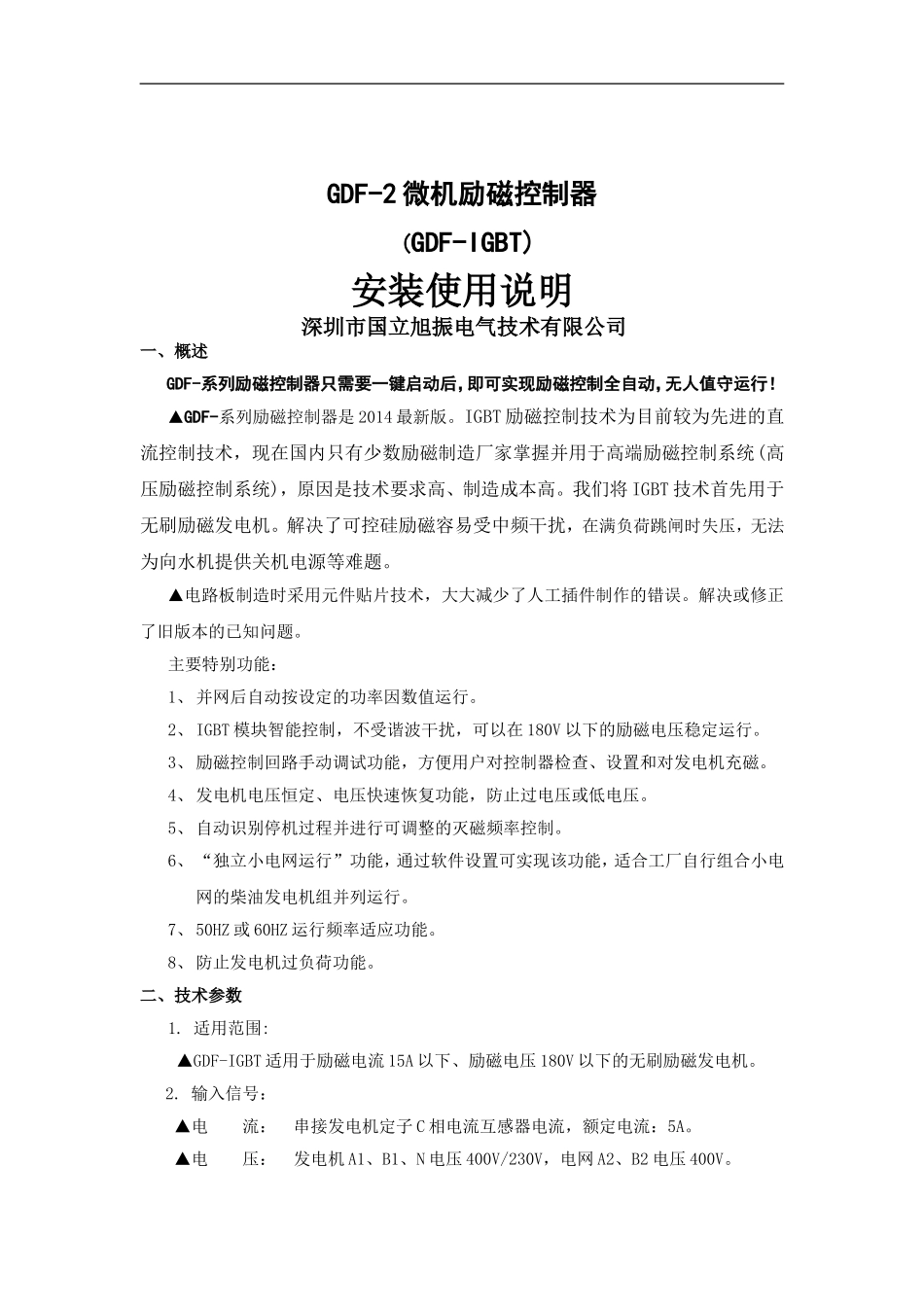

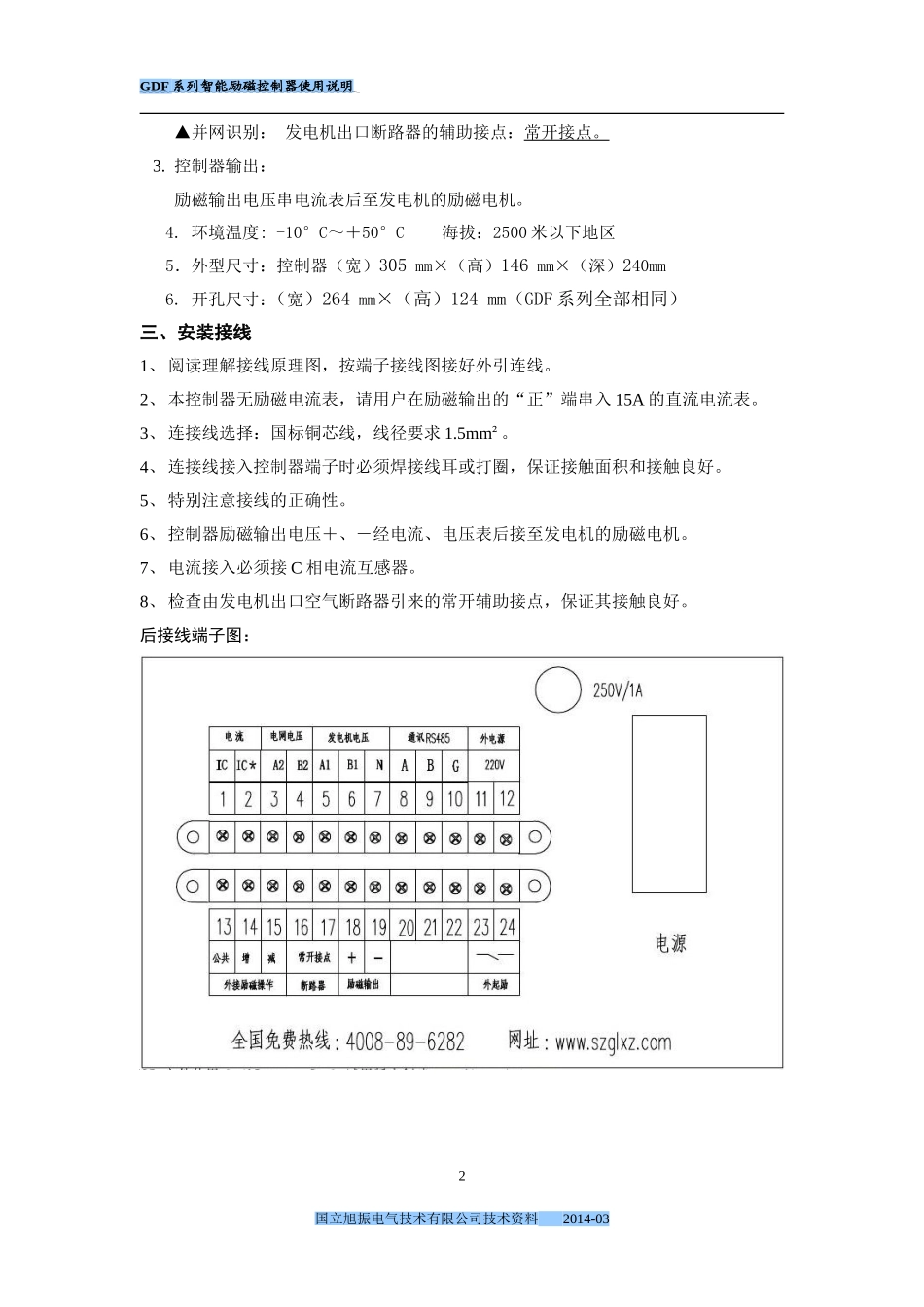

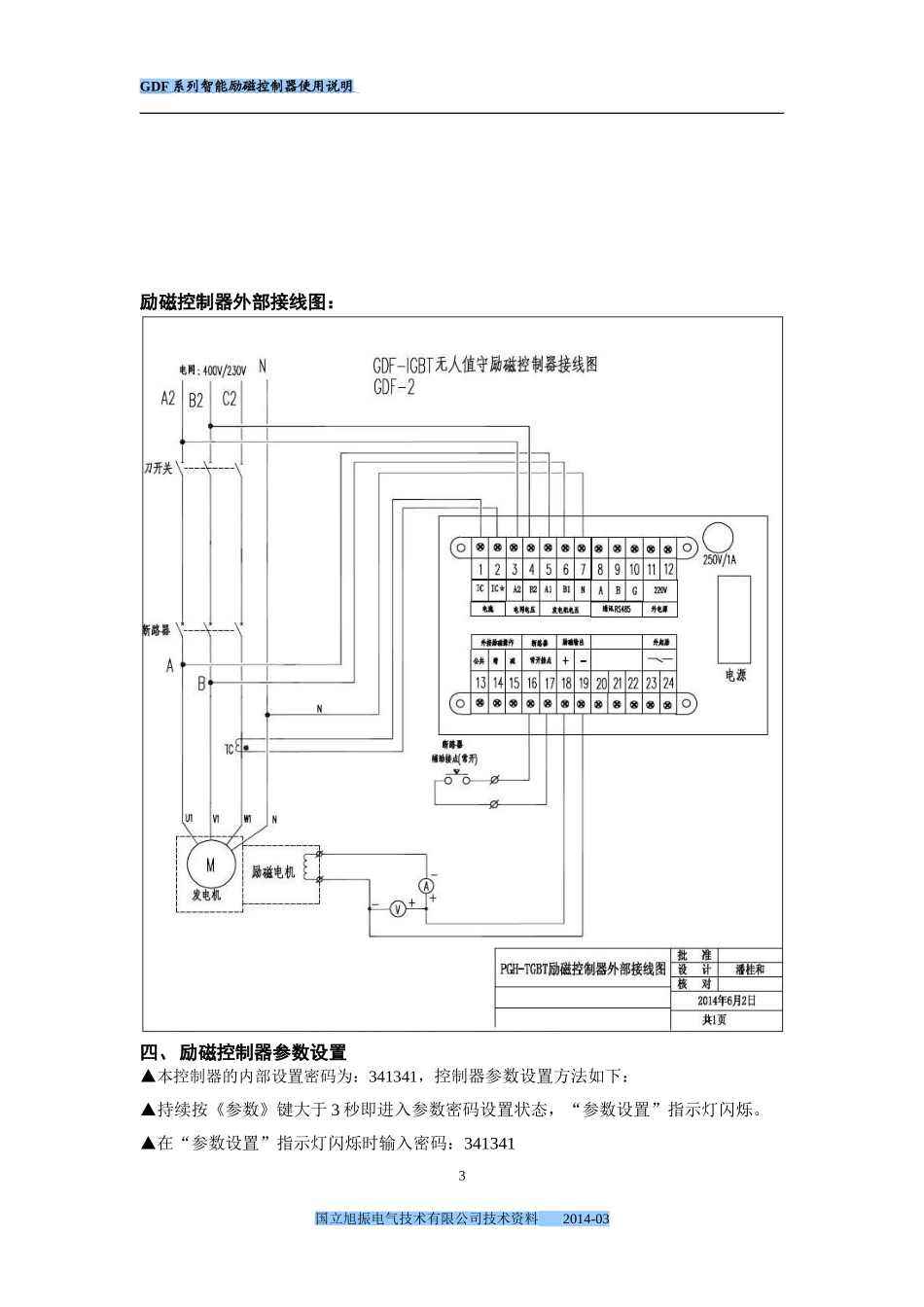

GDF-2微机励磁控制器(GDF-IGBT)安装使用说明深圳市国立旭振电气技术有限公司一、概述GDF-系列励磁控制器只需要一键启动后，即可实现励磁控制全自动，无人值守运行！▲GDF-系列励磁控制器是2014最新版。IGBT励磁控制技术为目前较为先进的直流控制技术，现在国内只有少数励磁制造厂家掌握并用于高端励磁控制系统(高压励磁控制系统)，原因是技术要求高、制造成本高。我们将IGBT技术首先用于无刷励磁发电机。解决了可控硅励磁容易受中频干扰，在满负荷跳闸时失压，无法为向水机提供关机电源等难题。▲电路板制造时采用元件贴片技术，大大减少了人工插件制作的错误。解决或修正了旧版本的已知问题。主要特别功能：1、并网后自动按设定的功率因数值运行。2、IGBT模块智能控制，不受谐波干扰，可以在180V以下的励磁电压稳定运行。3、励磁控制回路手动调试功能，方便用户对控制器检查、设置和对发电机充磁。4、发电机电压恒定、电压快速恢复功能，防止过电压或低电压。5、自动识别停机过程并进行可调整的灭磁频率控制。6、“独立小电网运行”功能，通过软件设置可实现该功能，适合工厂自行组合小电网的柴油发电机组并列运行。7、50HZ或60HZ运行频率适应功能。8、防止发电机过负荷功能。二、技术参数1.适用范围:▲GDF-IGBT适用于励磁电流15A以下、励磁电压180V以下的无刷励磁发电机。2.输入信号：▲电流：串接发电机定子C相电流互感器电流，额定电流：5A。▲电压：发电机A1、B1、N电压400V/230V，电网A2、B2电压400V。GDF系列智能励磁控制器使用说明▲并网识别：发电机出口断路器的辅助接点：常开接点。3.控制器输出：励磁输出电压串电流表后至发电机的励磁电机。4.环境温度:-10°C～＋50°C海拔：2500米以下地区5．外型尺寸：控制器（宽）305mm×（高）146mm×（深）240mm6.开孔尺寸：（宽）264mm×（高）124mm（GDF系列全部相同）三、安装接线1、阅读理解接线原理图，按端子接线图接好外引连线。2、本控制器无励磁电流表，请用户在励磁输出的“正”端串入15A的直流电流表。3、连接线选择：国标铜芯线，线径要求1.5mm²。4、连接线接入控制器端子时必须焊接线耳或打圈，保证接触面积和接触良好。5、特别注意接线的正确性。6、控制器励磁输出电压＋、－经电流、电压表后接至发电机的励磁电机。7、电流接入必须接C相电流互感器。8、检查由发电机出口空气断路器引来的常开辅助接点，保证其接触良好。后接线端子图：国立旭振电气技术有限公司技术资料2014-032GDF系列智能励磁控制器使用说明励磁控制器外部接线图：四、励磁控制器参数设置▲本控制器的内部设置密码为：341341，控制器参数设置方法如下：▲持续按《参数》键大于3秒即进入参数密码设置状态，“参数设置”指示灯闪烁。▲在“参数设置”指示灯闪烁时输入密码：341341国立旭振电气技术有限公司技术资料2014-033GDF系列智能励磁控制器使用说明我们规定《参数》键为1，《增加》为2，《减少》为3，《切换》键为4。(密码是：连续按下列各键：《减少》、《切换》、《参数》、《减少》、《切换》、《参数》)如果正确连续输入密码，将进入参数密码设置状态，数码管闪烁显示参数标志或序号，其余位显示参数内容。▲用《切换》键选择需要修改的参数项，用《增加》键和《减少》键修改该项参数。▲参数6：是电流互感器一、二次电流比值（例如：发电机测量用的电流互感器为400A/5A时，除得的值为80）。这时参数6应输入80。▲参数6b：是发电机额定电流与电流互感器一次额定电流的百分比。（例如：发电机额定电流为288A，互感器一次侧额定电流为400A时，他们的百分比为72%）。这时参数6b应输入72。▲在参数设置表中标明为内部参数的，由于参数重要，请不要对内部参数进行修改。▲停止操作8秒后自动退出参数设置状态并存储修改后的参数。五、现场简易试验(控制器“调试”功能的应用)1、控制器开关的“调试”功能主要用于：①检测控制器状态。②设置控制器参数。③检查发电机励磁回路的问题。④对发电机进行充磁。⑤在控制器的起励回路故障时可使用“调试”方式进行起励。2、控制器的调试功能使用电网电压进行，所以使用“调试”功能前应检查已经电压...
