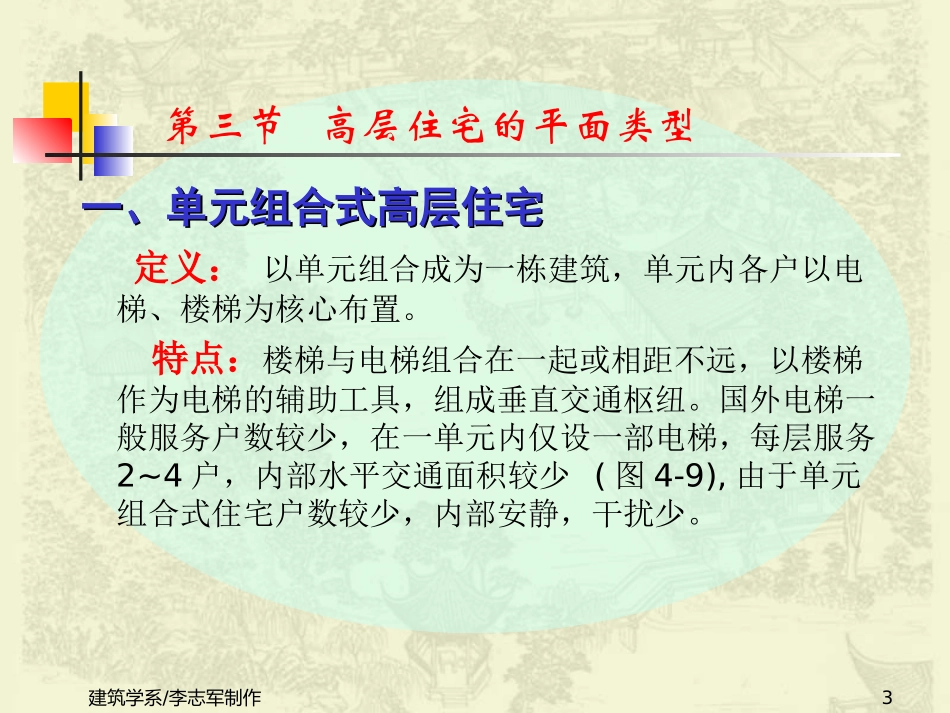

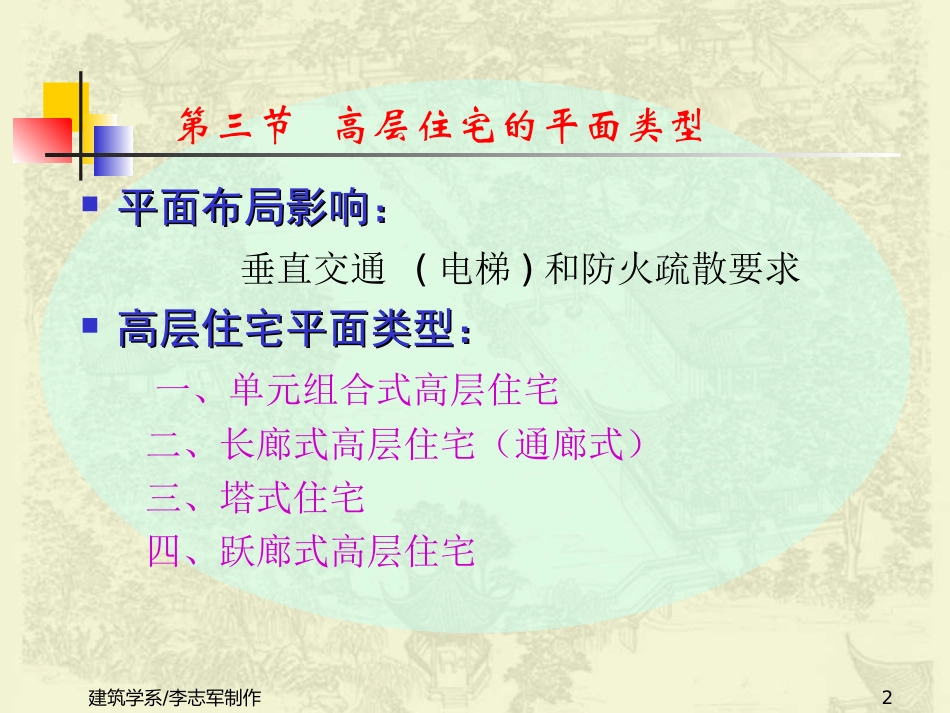

/建筑学系李志军制作1第四章第四章/建筑学系李志军制作2第三节高层住宅的平面类型平面布局影响：平面布局影响：垂直交通(电梯)和防火疏散要求高层住宅平面类型：高层住宅平面类型：一、单元组合式高层住宅二、长廊式高层住宅（通廊式）三、塔式住宅四、跃廊式高层住宅/建筑学系李志军制作3第三节高层住宅的平面类型一、单元组合式高层住宅一、单元组合式高层住宅定义：以单元组合成为一栋建筑，单元内各户以电梯、楼梯为核心布置。特点：楼梯与电梯组合在一起或相距不远，以楼梯作为电梯的辅助工具，组成垂直交通枢纽。国外电梯一般服务户数较少，在一单元内仅设一部电梯，每层服务2~4户，内部水平交通面积较少(图4-9),由于单元组合式住宅户数较少，内部安静，干扰少。/建筑学系李志军制作4第三节高层住宅的平面类型单元组合式平面形式单元组合式高层住宅平面形式很多，为提高电梯使用效率，增加外墙采光面，照顾朝向及建筑体型的美观等，可有多种变化。常见的平面形状有：1）矩形、T形、十字形、Y形及Z形等(图4-10)。2）插入单元体：如电梯、楼梯间(图4-7)3）墙式组合体(图4-11）4）大型院落（图4-12)/建筑学系李志军制作5第三节高层住宅的平面类型二、长廊式高层住宅(一)长内廊高层住宅定义：长内廊高层住宅各户在内廊两侧布置，可以经济利用通道，使电梯服务户数增多。长内廊方案一般可分为四种：(1)一字形走道防火疏散要求(图4-13）(2)L形走道采光通风好，减少干扰(图4-14)。(3)门形走道楼梯间在尽端或中部(图4-15a，b)。(4)Y形、十字形走道楼电梯间多设于节点部位(图4-16)。/建筑学系李志军制作6第三节高层住宅的平面类型长内廊优缺点有些长内廊方案往往为了增加电梯服务户数和减少每户面宽以节约用地，靠外墙面尽可能布置居室，而把辅助房间如厨房、厕所、浴室布置在靠近过道一侧，这样固然争取了日照采光朝向，居室也可以避免受到干扰，但靠内过道的暗厨房对防火安全十分不利(图4-15a)。为了节省辅助交通面积，也可把厨房布置在靠外墙的居室旁，直接与居室相通。这种处理方式需要有较完善的厨房设备。长内廊的过道通风条件很差，在发生火灾时不易排除烟热，常需设置机械通风设备。高层住宅长内廊方案在日照、通风、安静及经济等方面的优、缺点一般与多层住宅类同。/建筑学系李志军制作7第三节高层住宅的平面类型(二)长外廊高层住宅定义：以长外廊作为水平的交通通道，可以增加电梯的服务户数，其他优、缺点与多层长外廊住宅相似(图4-17)。由于建筑的高层风力很大，敞外廊不避风雨，故一般都将外廊封闭。如把楼梯、电梯间成组布置成几个独立单元，可以利用外廊作为安全疏散的通道。由于长外廊干扰大，如将外廊转折可减少干扰(图4-18)。将走廊设在楼梯平台的标高上，也可避免对住户居室的视线干扰(图4-19)。另外，将外廊连成环形，形成大天井，也称为天井式。外廊在天井内能避风雨，无需封闭，且节约用地，但有些住户朝向不佳，且天井干扰很大(图4-20)。/建筑学系李志军制作8第三节高层住宅的平面类型三、塔式住宅三、塔式住宅1.定义：塔式住宅是指平面上两个方向的尺寸比较接近，而高度又远远超过平面尺寸的高层住宅。这种类型住宅是以一组垂直交通枢纽为中心，各户环绕布置，不与其他单元拼接，独立自成一栋。2.特点：这种住宅能适应地段小、地形起伏复杂的基地。在住宅群中，与板式高层住宅相比，较少影响其他住宅的日照、采光、通风和视野遮挡，可以与其他类型住宅组合成住宅组团，使街景更为生动。由于其造型挺拔，易形成对景，若选址恰当，可有效地改善城市天际线。塔式住宅内部空间组织比较紧凑，采光面多，通风好，目前我国许多城市都经常采用。/建筑学系李志军制作9第三节高层住宅的平面类型3.塔式住宅平面形式北方（日照）：常采用T形、Y形、H形、V形、蝶形等(图4-21)；华南地区(通风)：多采用双十字形、井字形等(图4-22)。另外塔式住宅还有十字形、五角形及圆形等(图4-23)。4.服务户数：一般每层布置4~8户。近年来，为了节约用地，也有布置更多户数的，但这样便住户间的干扰加重，对私密性有一定的影响。/建筑学系李志军制作10第三节高层住宅的平面...
