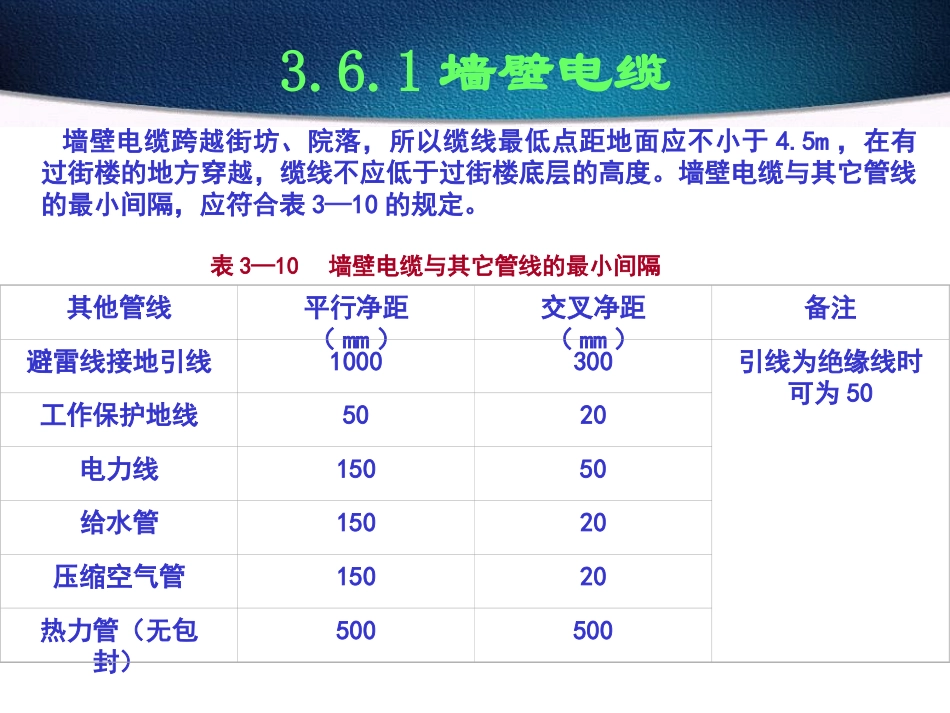

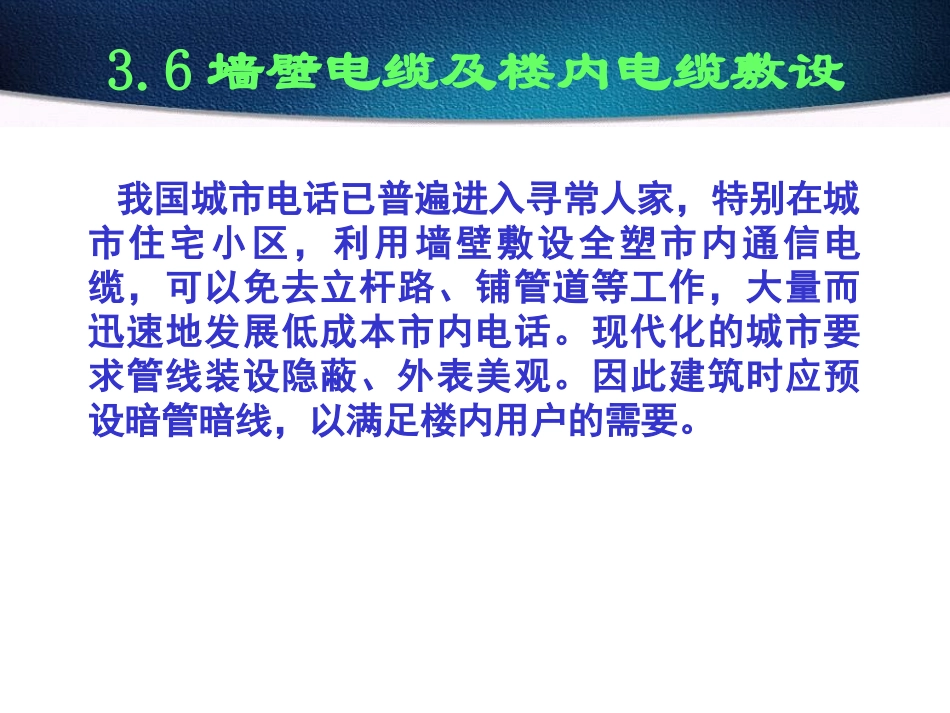

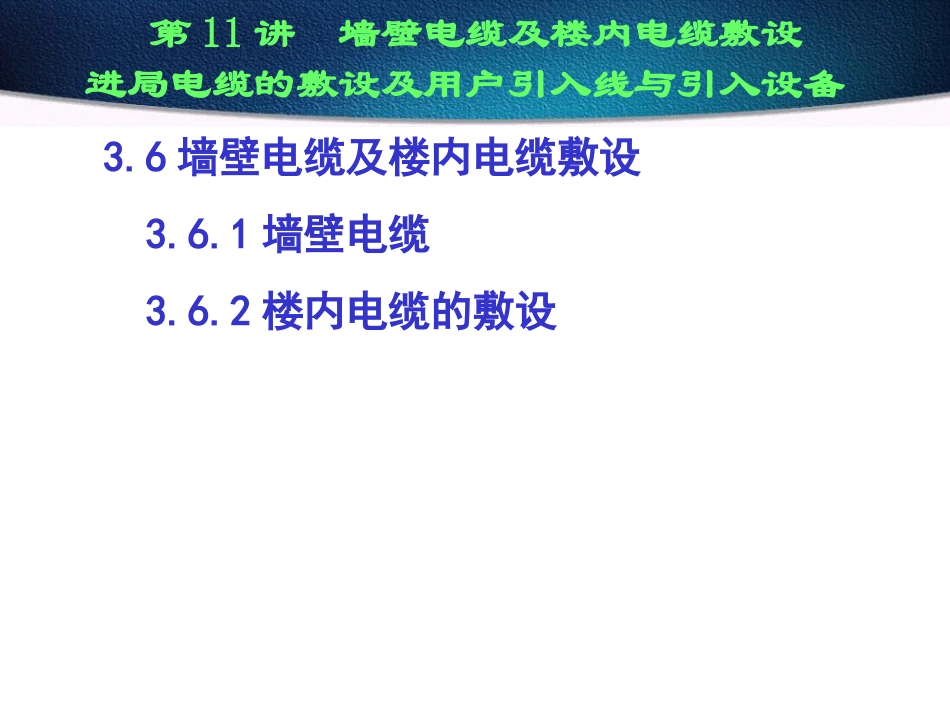

3.6墙壁电缆及楼内电缆敷设3.6.1墙壁电缆3.6.2楼内电缆的敷设第11讲墙壁电缆及楼内电缆敷设进局电缆的敷设及用户引入线与引入设备我国城市电话已普遍进入寻常人家，特别在城市住宅小区，利用墙壁敷设全塑市内通信电缆，可以免去立杆路、铺管道等工作，大量而迅速地发展低成本市内电话。现代化的城市要求管线装设隐蔽、外表美观。因此建筑时应预设暗管暗线，以满足楼内用户的需要。3.6墙壁电缆及楼内电缆敷设墙壁电缆跨越街坊、院落，所以缆线最低点距地面应不小于4.5m，在有过街楼的地方穿越，缆线不应低于过街楼底层的高度。墙壁电缆与其它管线的最小间隔，应符合表3—10的规定。表3—10墙壁电缆与其它管线的最小间隔其他管线平行净距（mm）交叉净距（mm）备注避雷线接地引线1000300引线为绝缘线时可为50工作保护地线5020电力线15050给水管15020压缩空气管15020热力管（无包封）5005003.6.1墙壁电缆墙壁电缆的敷设方式有自承式、吊线式、卡钩式（卡固式），一般沿室外墙壁敷设时宜采用自承式或吊线式，室内墙壁敷设时宜采用卡钩式。1.自承式墙壁电缆的敷设自承式电缆沿墙直线架设可采用角钢墙担。单条电缆直线架设安装方法见图3—71所示。图3—71自承式单条电缆直线架设安装方法1.自承式墙壁电缆的敷设沿墙自承式电缆做终端时，应使用终端转角墙担，转角墙担水平放置，平面朝上，如图3—73所示。图3—73沿墙自承式电缆做终端沿墙自承式电缆做终端图3—74自承式墙壁电缆的转角架设自承式墙壁电缆的转角架设吊线式墙壁电缆与吊挂式架空电缆相似，只是吊线的支撑物有所改变，它是利用墙上的支撑物与终端的固定物代替电杆架挂电缆的一种建筑方式。吊线式墙壁电缆的吊线程式及支撑物的间距应参照表3—11要求。吊线程式股/线径（mm）悬挂电缆单位重量（kg/m）支撑物参考间距（m）备注7/1.40.6以下10以下可用M6钢卡作终结7/1.60.6~0.810以下7/1.80.8~1.210以下可用M8钢卡作终结7/2.0大于1.210以下表3—11吊线式墙壁电缆的吊线程式及支撑物的间距2.吊线式墙壁电缆吊线式墙壁电缆，在墙壁上的敷设形式有水平敷设与垂直敷设。当吊线水平敷设时其终端可用有眼拉攀，中间的支持物用吊线支架装设。终端装置和中间支持物均用金属膨胀螺栓固定在墙壁上，如图3—75所示。式和卡挂规格与架空电缆相同。图3—75有眼拉攀装置有眼拉攀装置凸出支架装置图3—77吊线式墙壁电缆用L型卡担等架设示意图吊线式墙壁电缆用L型卡担等架设示意图吊线式墙壁电缆的吊线终端，一般使用U型钢卡，其制作方法如图3—81所示。吊线式墙壁电缆各种终端、中间支持物，应装设牢固、横平竖直、整齐美观，各支撑点应尽量水平。墙壁电缆的挂钩程图3—81吊线式墙壁电缆的吊线终端吊线式墙壁电缆的吊线终端卡钩的固定方法很多，有扩张螺钉、木塞木螺钉、水泥钢钉、射钉（即用射钉枪射入墙体的钢钉）等。如采用钢钉，工程进展速度较快，具体采用哪种方法，因地制宜。沿墙架设卡钩式电缆，由于卡钩的形状不同钉固方式不同，钉固单卡钩的螺钉应置于电缆下方；用挂带式卡钩卡挂沿墙电缆，钉固挂带的螺钉应置于电缆下方；采用U型卡钩（俗称骑马钉），电缆上、下应各钉一颗螺钉。但无论采用哪种方法卡挂电缆，钉固螺钉均应在电缆的一方或两方。卡钩的间隔距离要均匀，水平方向为50cm，垂直方向为100cm。如遇转弯或其它特殊情况时，可适当缩短或延长，垂直方向的单卡钩眼应在电缆右侧。电缆转弯时，两边10～25cm处应用卡钩或挂带固定。3.卡钩式（钉固式）墙壁电缆卡钩式墙壁电缆墙壁电缆通过门窗时应不影响门窗的开闭，保持整齐美观，—般可沿阳台窗台等间断或连续的楼层凸出物布放，如图3—84所示。图3—84墙壁电缆沿楼层凸出物布放墙壁电缆沿楼层凸出物布放暗管一般采用钢管或塑料管。钢管的机械强度大、使用年限长，但重量大、价格贵。塑料管一般采用聚氯乙烯管，有以下优点：重量轻，减少房屋负荷；管壁光滑、阻力小、布放电缆时引起的损伤机会少；施工容易、易于弯曲可根据房屋轮廓弯成不同形状；绝缘良好，与电力线平行或交叉时，能起到保护作用；不怕腐蚀，敷设在近海潮湿地区尤为适宜；价格低廉。由于塑料管具有上述优点，已成为...
