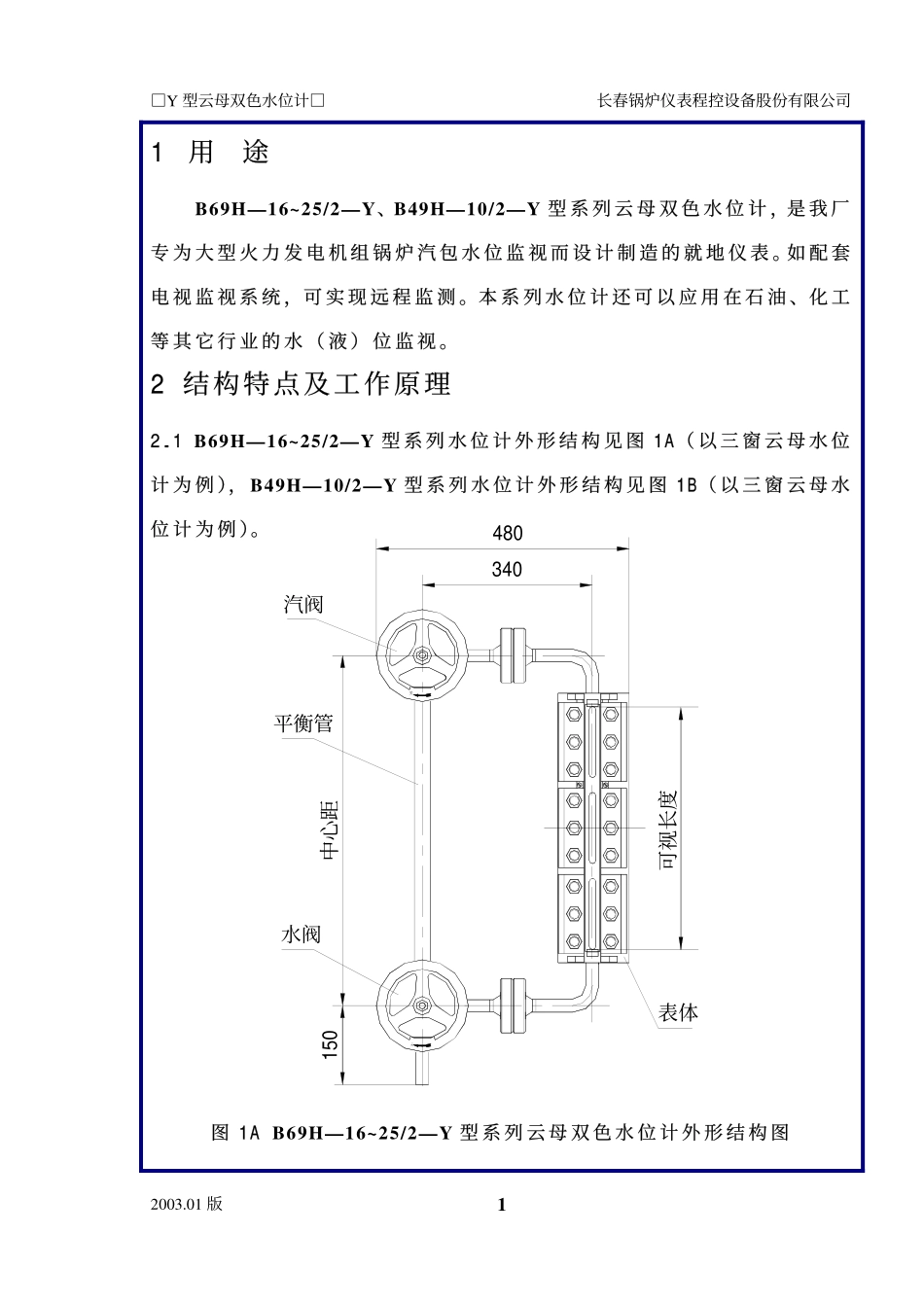

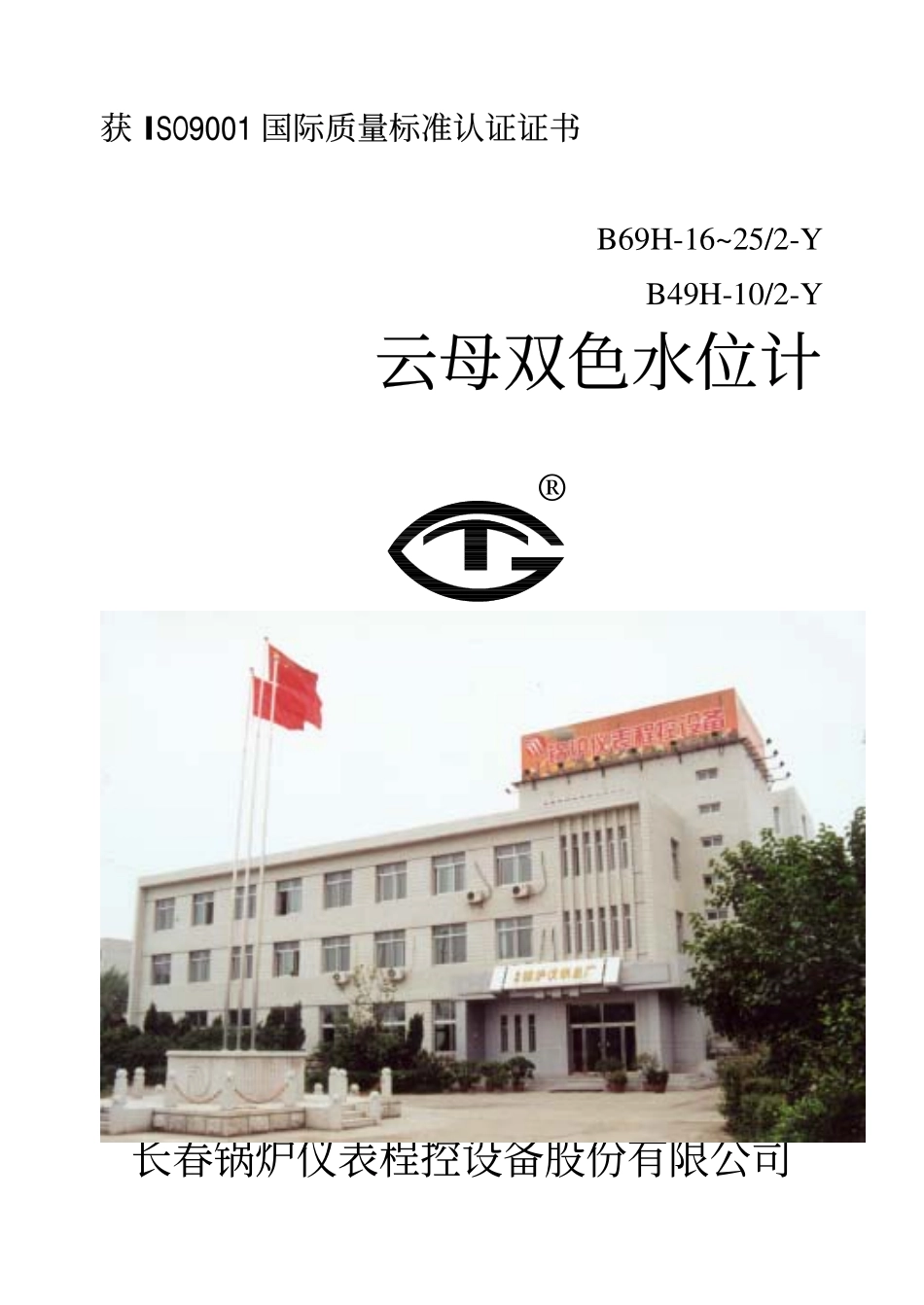

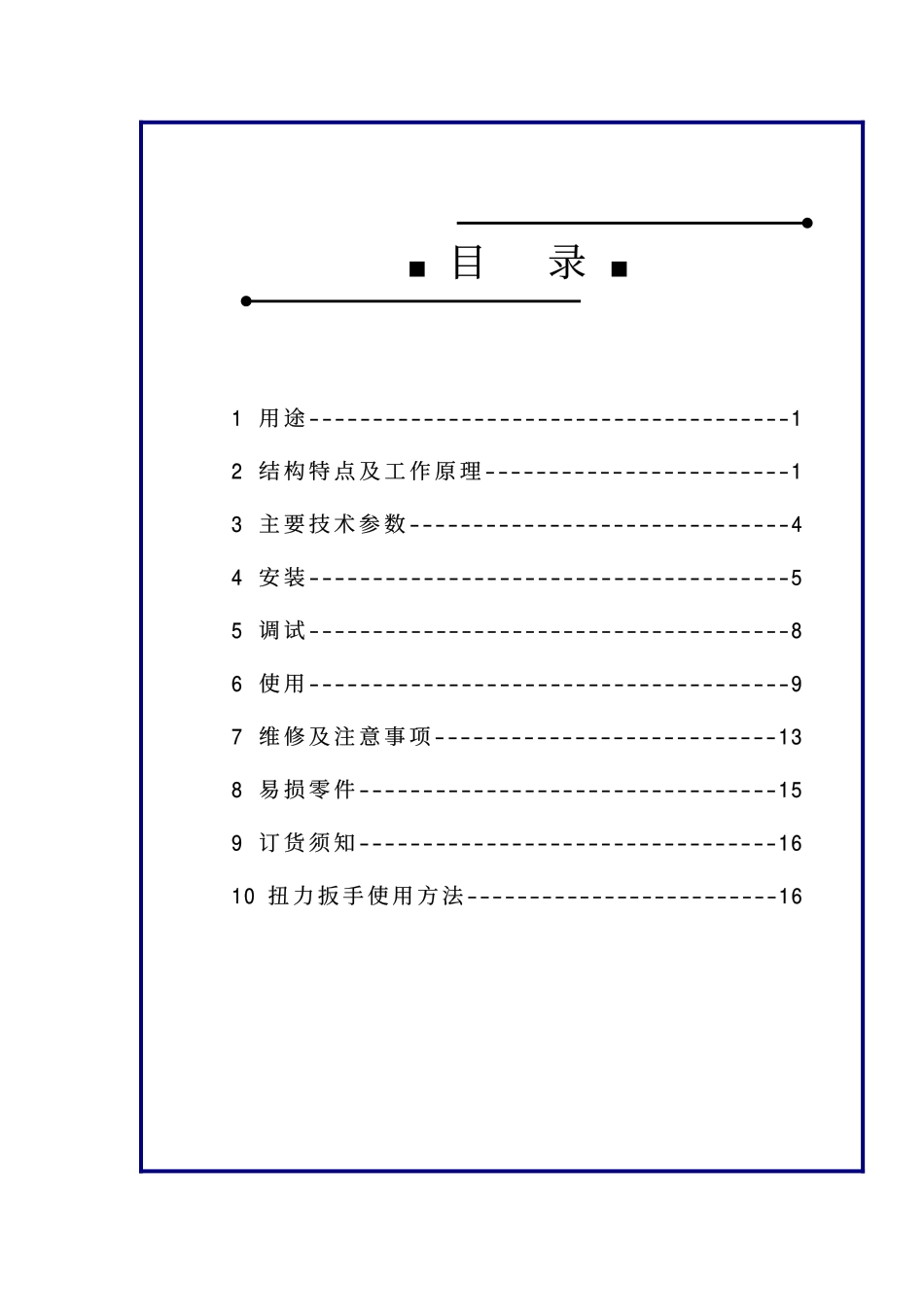

获ISO9001国际质量标准认证证书B69H-16~25/2-YB49H-10/2-Y云母双色水位计®长春锅炉仪表程控设备股份有限公司■目录■1用途--------------------------------------12结构特点及工作原理------------------------13主要技术参数------------------------------44安装--------------------------------------55调试--------------------------------------86使用--------------------------------------97维修及注意事项---------------------------138易损零件---------------------------------159订货须知---------------------------------1610扭力扳手使用方法-------------------------16□Y型云母双色水位计□长春锅炉仪表程控设备股份有限公司2003.01版11用途B69H—16~25/2—Y、B49H—10/2—Y型系列云母双色水位计，是我厂专为大型火力发电机组锅炉汽包水位监视而设计制造的就地仪表。如配套电视监视系统，可实现远程监测。本系列水位计还可以应用在石油、化工等其它行业的水（液）位监视。2结构特点及工作原理2.1B69H—16~25/2—Y型系列水位计外形结构见图1A（以三窗云母水位计为例），B49H—10/2—Y型系列水位计外形结构见图1B（以三窗云母水位计为例）。图1AB69H—16~25/2—Y型系列云母双色水位计外形结构图关汽阀平衡管水阀480340可视长度中心距150表体□Y型云母双色水位计□长春锅炉仪表程控设备股份有限公司2003.01版2图1BB49H—10/2—Y型系列云母双色水位计外形结构图2.2本系列水位计主要由表体、阀门、光源总成（光源箱、观察罩）、开关电源组成；表体及光源总成结构原理见图2。2.3本系列水位计观察孔在表体中心的直线上，由发光二极管发出的红、绿光，分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满全红、水满全绿的显示效果（见图3）。2.4本系列水位计通过汽、水阀门与汽包汽侧、水侧相联接，形成连通体，利用连通器的原理使水位计的水位与汽包水位一致。表体280157汽阀水阀安装中心距可视长度□Y型云母双色水位计□长春锅炉仪表程控设备股份有限公司2003.01版31光源箱壳体2表体3隔热板4柱面镜5绿二极管6红二极管图2结构原理图红光无水状态绿光有水状态说明：涂黑表示红玻璃片及红色光路不涂黑表示绿玻璃片及绿色光路图3工作原理图□Y型云母双色水位计□长春锅炉仪表程控设备股份有限公司2003.01版43主要技术参数3.1技术参数参数名称B49H-10/2-YB69H-16~25/2-Y公称压力（MPa）10162532工作压力（MPa）≤6.411.515.521.5接口形式法兰焊接Ø28×4mm工作温度饱和温度中心距（mm）600、800670、685、1130、1270可视长度（mm）360、420360、420、720表体长度（mm）见3.3光源发光二极管监视方式就地正前方目视或彩色工业电视远程监视3.2另外还可按用户要求的中心距长度、可视长度、表体长度加工制造。3.3系列云母双色水位计的中心距长度、可视长度、表体长度等对应关系如下表：3.3.1B69H-16~25/2-Y型系列云母水位计中心距观测窗表体长度可视长度光源备注430mm360mm124密封670mm685mm3470mm420mm138密封690mm620mm124密封1130mm1270mm5770mm720mm发光二极管138密封3.3.2B49H-10/2-Y型系列云母水位计中心距观测窗表体长度可视长度光源备注430mm360mm124密封600mm800mm3470mm420mm发光二极管138密封□Y型云母双色水位计□长春锅炉仪表程控设备股份有限公司2003.01版53.4光源：发光二极管配35W输入为220V50Hz，输出为5V的开关电源具有四档调压功能。3.5监视方式：就地正前方目视或彩色工业电视远程监视。4安装注意：若水位计在出厂6个月后才投入使用或安装，请在投运前将表体压盖螺母重新复紧，紧固方法见7.3.7。4.1准备工作4.1.1开启包装箱，小心操作，避免损伤箱内的物品。4.1.2开箱后，取出文件袋，按装箱清单清点箱内物品的品种、数量以及外观有无损坏。4.1.3取出水位计使用说明书，仔细阅读，以便按说明书的指导去安装、调试。4.1.4运输过程中，应使之受力平衡，无论搬运或吊运都应避免冲击，防止视放镜及云母...
