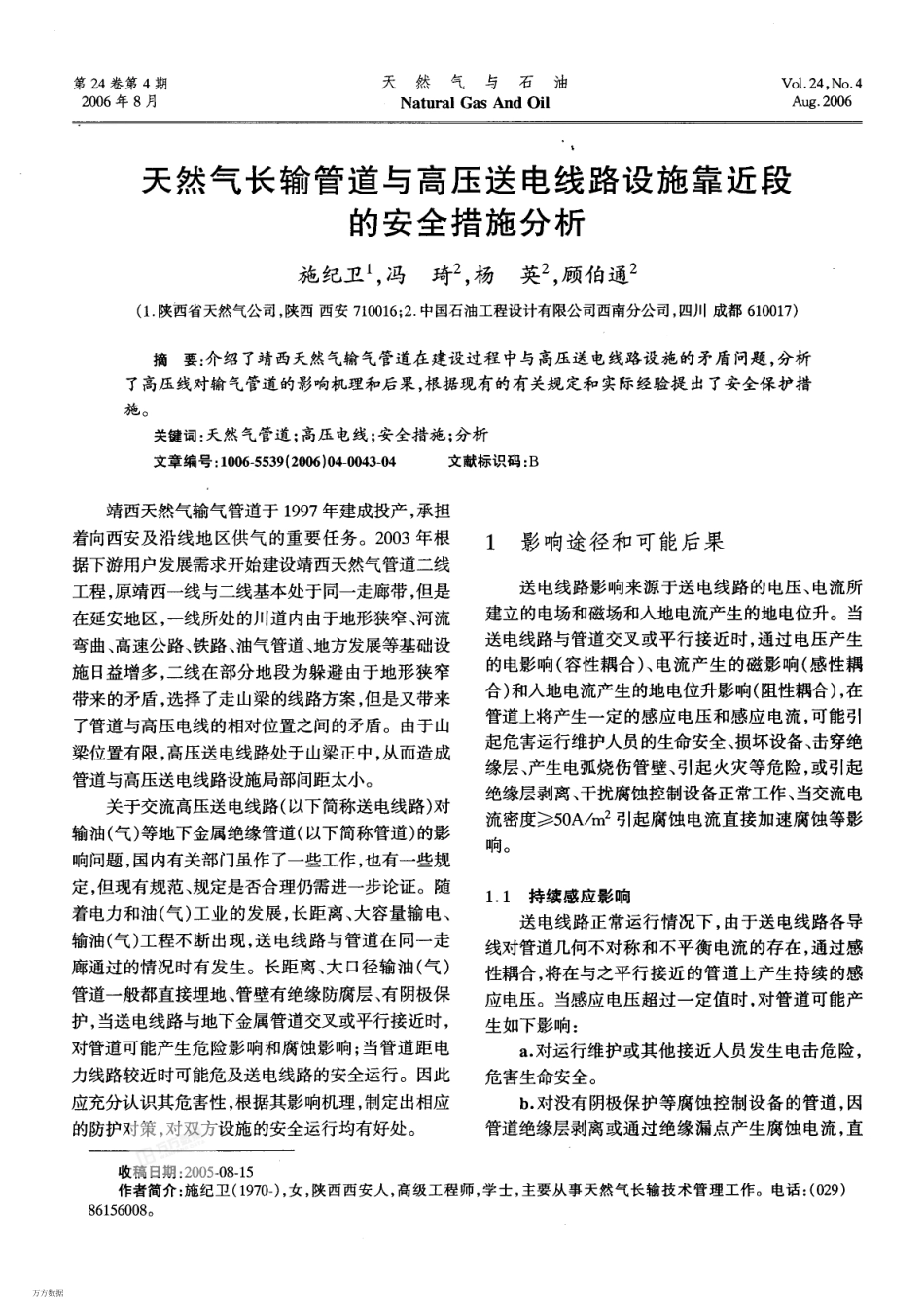

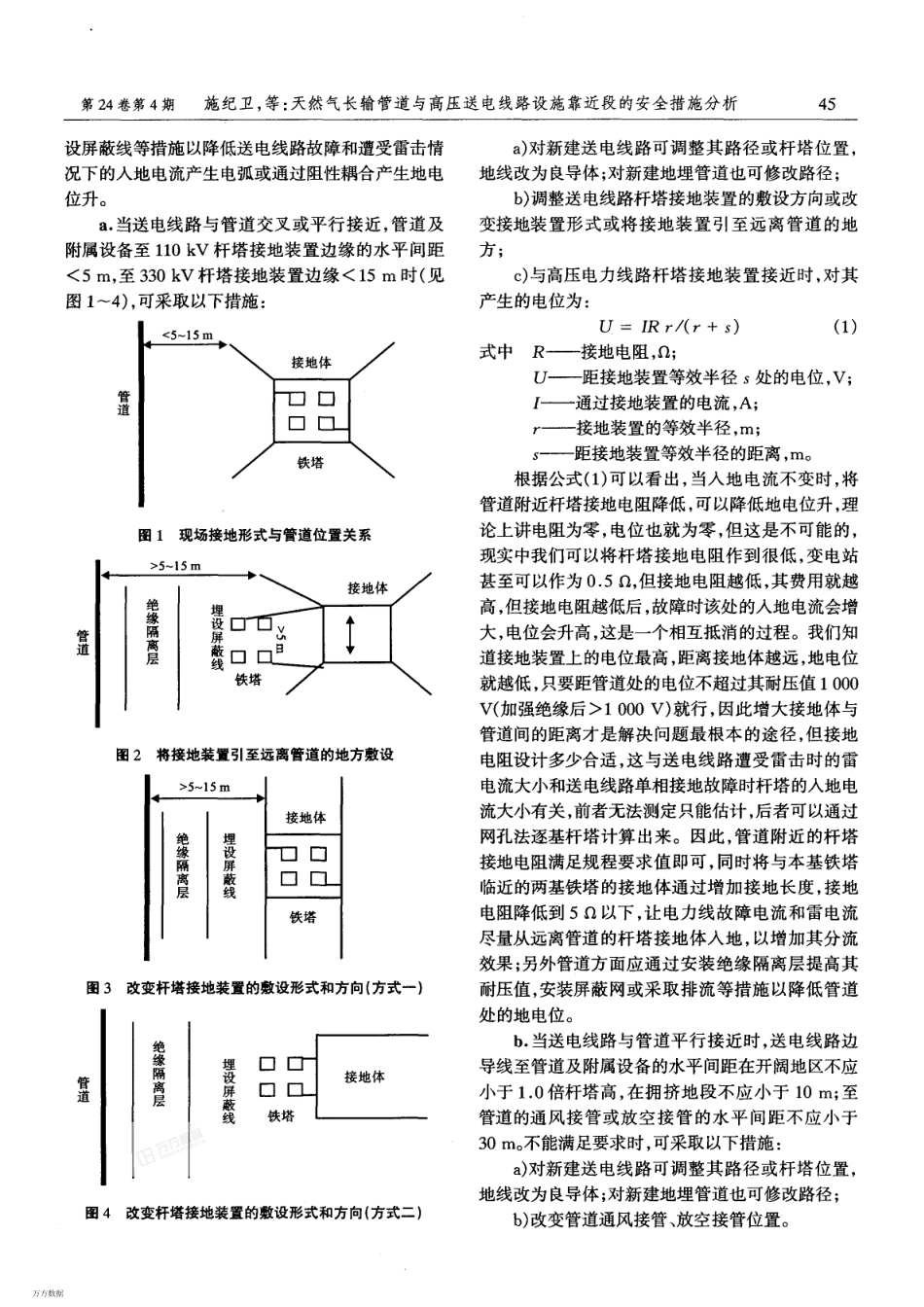

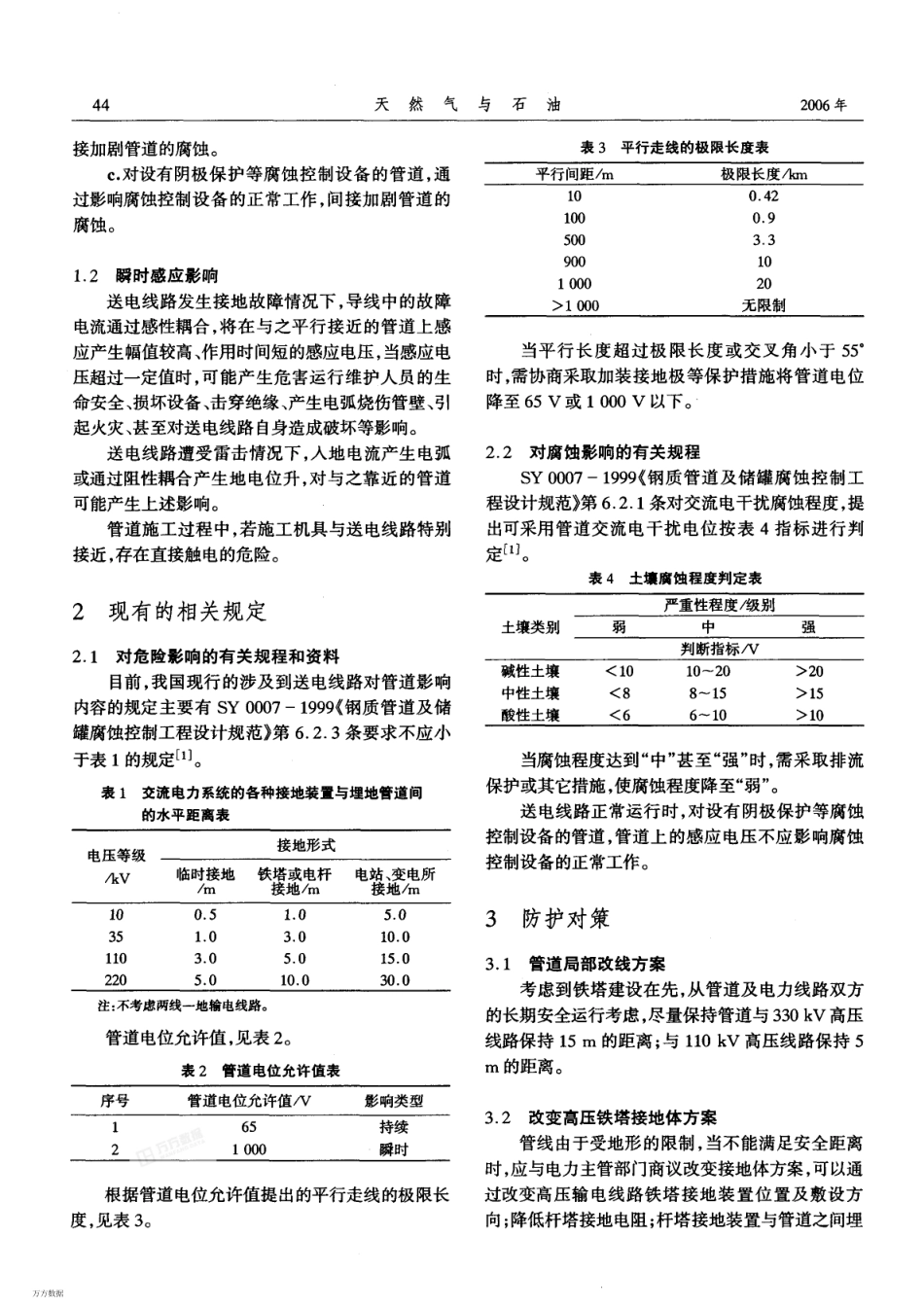

第24卷第4期2006年8月天然气与石油NaturalGasAndOilVol.2AugNo.42006天然气长输管道与高压送电线路设施靠近段的安全措施分析施纪卫‘，冯琦“，杨英2，顾伯通“(1.陕西省天然气公司，陕西西安710016;2.中国石油工程设计有限公司西南分公司，四川成都610017)摘要:介绍了靖西天然气输气管道在建设过程中与高压送电线路设施的矛盾问题，分析了高压线时输气管道的影响机理和后果，根据现有的有关规定和实际经验提出了安全保护措施。关键词:天然气管道;高压电线;安全措施;分析文章编号:1006-5539(2006)04-0043-04文献标识码:B靖西天然气输气管道于1997年建成投产，承担着向西安及沿线地区供气的重要任务。2003年根据下游用户发展需求开始建设靖西天然气管道二线工程，原靖西一线与二线基本处于同一走廊带，但是在延安地区，一线所处的川道内由于地形狭窄、河流弯曲、高速公路、铁路、油气管道、地方发展等基础设施日益增多，二线在部分地段为躲避由于地形狭窄带来的矛盾，选择了走山梁的线路方案，但是又带来了管道与高压电线的相对位置之间的矛盾。由于山梁位置有限，高压送电线路处于山梁正中，从而造成管道与高压送电线路设施局部间距太小。关于交流高压送电线路(以下简称送电线路)对输油(气)等地下金属绝缘管道(以下简称管道)的影响问题，国内有关部门虽作了一些工作，也有一些规定，但现有规范、规定是否合理仍需进一步论证。随着电力和油(气)工业的发展，长距离、大容量输电、输油(气)工程不断出现，送电线路与管道在同一走廊通过的情况时有发生。长距离、大口径输油(气)管道一般都直接埋地、管壁有绝缘防腐层、有阴极保护，当送电线路与地下金属管道交叉或平行接近时，对管道可能产生危险影响和腐蚀影响;当管道距电力线路较近时可能危及送电线路的安全运行。因此应充分认识其危害性，根据其影响机理，制定出相应的防护对策，对双方设施的安全运行均有好处。1影响途径和可能后果送电线路影响来源于送电线路的电压、电流所建立的电场和磁场和人地电流产生的地电位升。当送电线路与管道交叉或平行接近时，通过电压产生的电影响(容性藕合)、电流产生的磁影响(感性藕合)和人地电流产生的地电位升影响(阻性藕合)，在管道上将产生一定的感应电压和感应电流，可能引起危害运行维护人员的生命安全、损坏设备、击穿绝缘层、产生电弧烧伤管壁、引起火灾等危险，或引起绝缘层剥离、干扰腐蚀控制设备正常工作、当交流电流密度)50A/m2引起腐蚀电流直接加速腐蚀等影持续感应影响送电线路正常运行情况下，由于送电线路各导OJ.1响.J.1线对管道几何不对称和不平衡电流的存在，通过感性祸合，将在与之平行接近的管道上产生持续的感应电压。当感应电压超过一定值时，对管道可能产生如下影响:a.对运行维护或其他接近人员发生电击危险，危害生命安全。b.对没有阴极保护等腐蚀控制设备的管道，因管道绝缘层剥离或通过绝缘漏点产生腐蚀电流，直收稿日期:2005-08-15作者简介:施纪卫(1970-)，女，陕西西安人，高级工程师，学士，主要从事天然气长输技术管理工作。电话:(029)861560080万方数据44天然气与石油2006年接加剧管道的腐蚀。C.对设有阴极保护等腐蚀控制设备的管道，通过影响腐蚀控制设备的正常工作，间接加剧管道的腐蚀。表3平行走线的极限长度表平行间距乃n极限长度/m100.421000.95003.3ntln︶1工21.2瞬时感应影响送电线路发生接地故障情况下，导线中的故障电流通过感性祸合，将在与之平行接近的管道上感应产生幅值较高、作用时间短的感应电压，当感应电压超过一定值时，可能产生危害运行维护人员的生命安全、损坏设备、击穿绝缘、产生电弧烧伤管壁、引起火灾、甚至对送电线路自身造成破坏等影响。送电线路遭受雷击情况下，人地电流产生电弧或通过阻性祸合产生地电位升，对与之靠近的管道可能产生上述影响。管道施工过程中，若施工机具与送电线路特别接近，存在直接触电的危险。9001000>1000无限制当平行长度超过极限长度或交叉角小于550时，需协商采取加装接地极等保护措施将管道电位降至65V或1000V以下。2.2对腐蚀影响的有关规程SY0007一1999《钢质管道及储罐腐蚀控制工程设计规范》第6.2.1条对...
