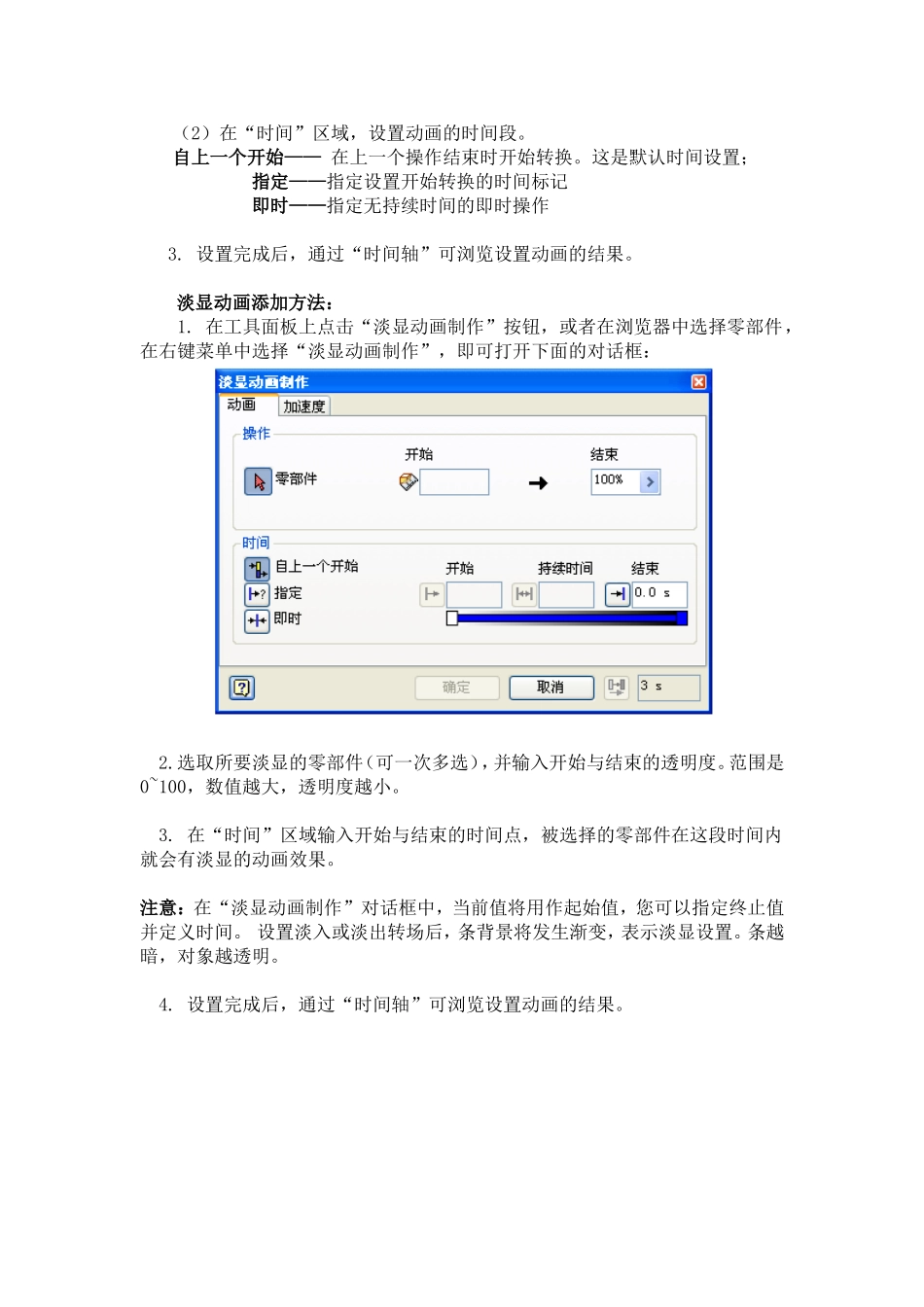

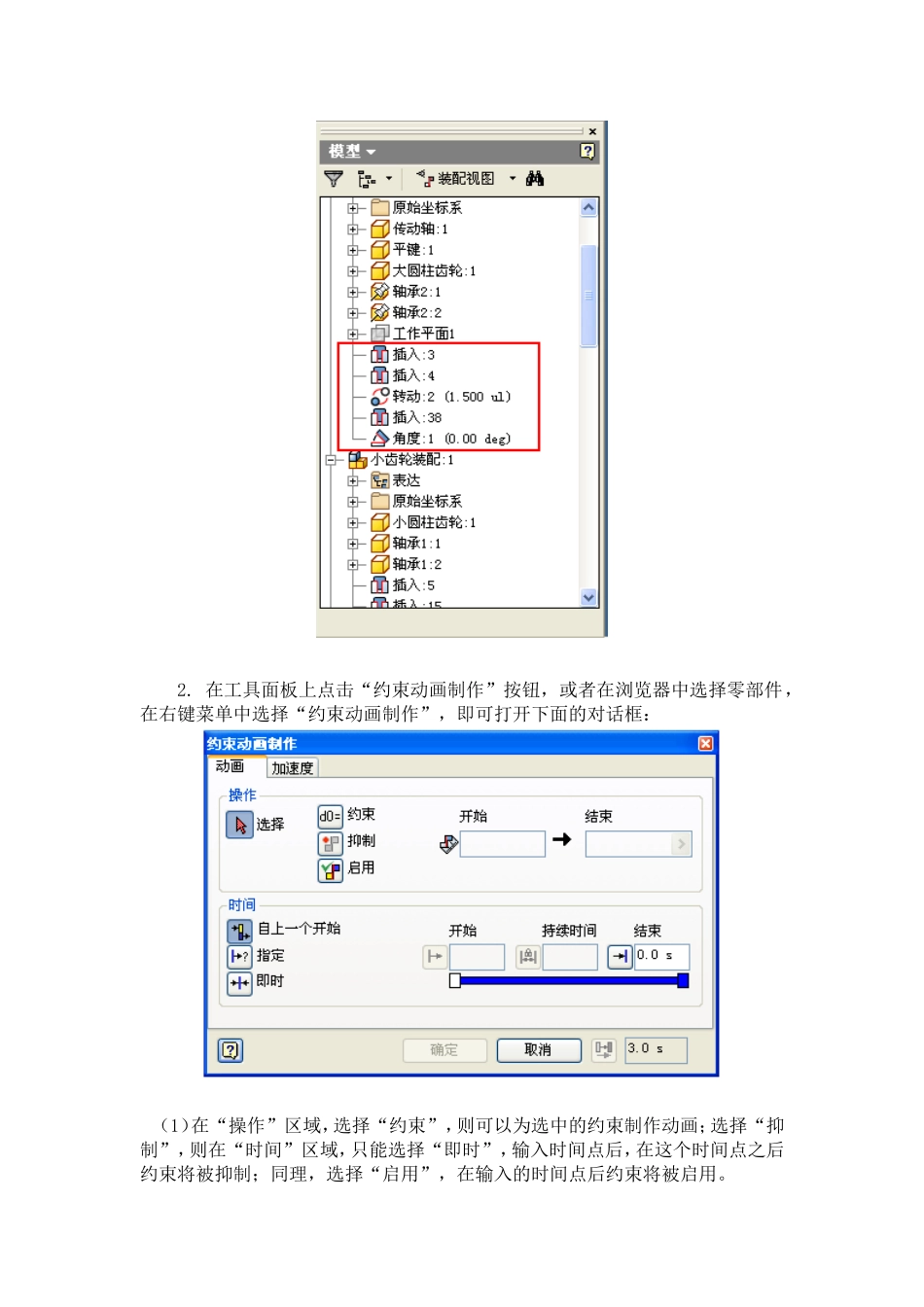

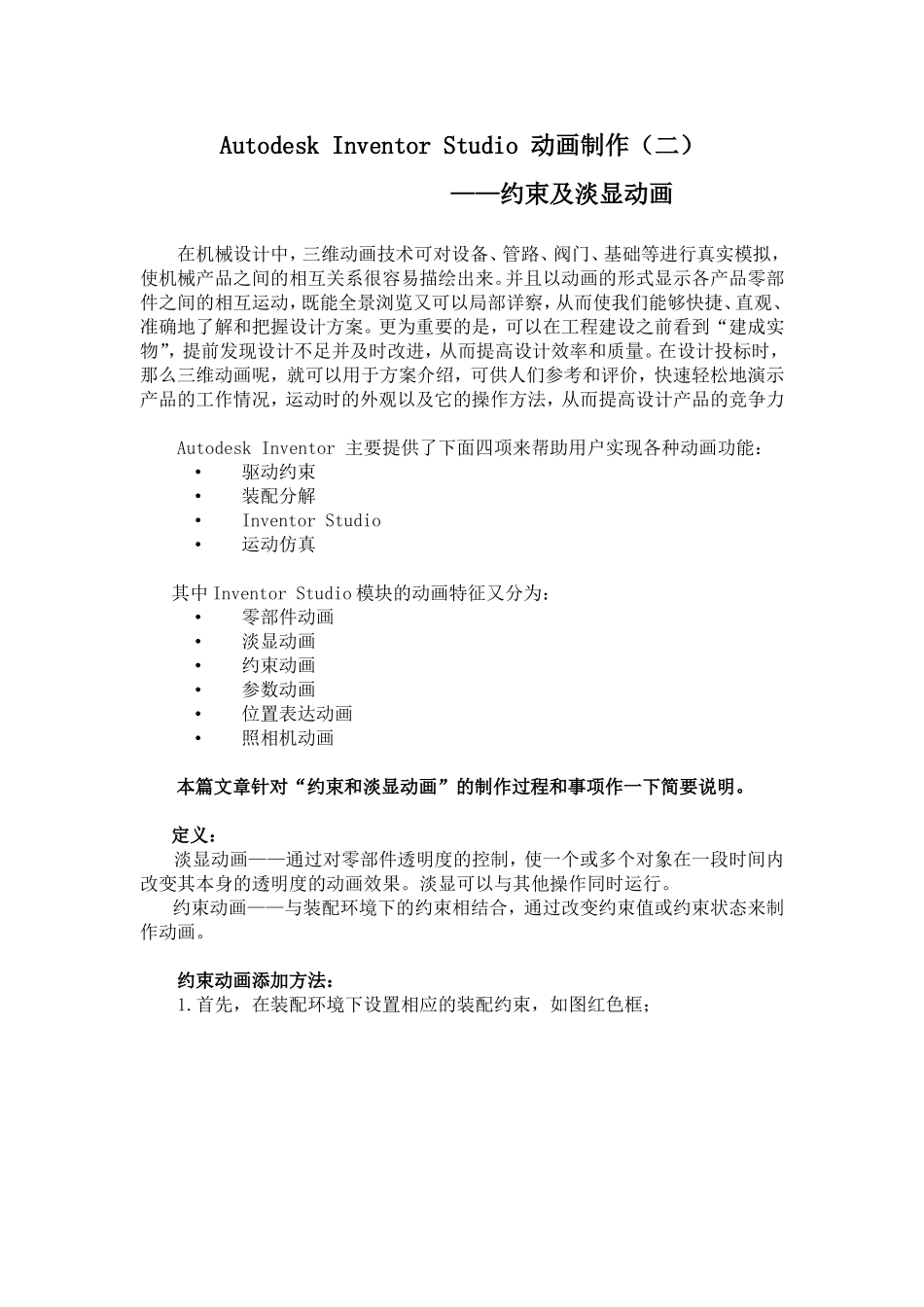

AutodeskInventorStudio动画制作（二）——约束及淡显动画在机械设计中，三维动画技术可对设备、管路、阀门、基础等进行真实模拟，使机械产品之间的相互关系很容易描绘出来。并且以动画的形式显示各产品零部件之间的相互运动，既能全景浏览又可以局部详察，从而使我们能够快捷、直观、准确地了解和把握设计方案。更为重要的是，可以在工程建设之前看到“建成实物”，提前发现设计不足并及时改进，从而提高设计效率和质量。在设计投标时，那么三维动画呢，就可以用于方案介绍，可供人们参考和评价，快速轻松地演示产品的工作情况，运动时的外观以及它的操作方法，从而提高设计产品的竞争力AutodeskInventor主要提供了下面四项来帮助用户实现各种动画功能：•驱动约束•装配分解•InventorStudio•运动仿真其中InventorStudio模块的动画特征又分为：•零部件动画•淡显动画•约束动画•参数动画•位置表达动画•照相机动画本篇文章针对“约束和淡显动画”的制作过程和事项作一下简要说明。定义：淡显动画——通过对零部件透明度的控制，使一个或多个对象在一段时间内改变其本身的透明度的动画效果。淡显可以与其他操作同时运行。约束动画——与装配环境下的约束相结合，通过改变约束值或约束状态来制作动画。约束动画添加方法：1.首先，在装配环境下设置相应的装配约束，如图红色框；2.在工具面板上点击“约束动画制作”按钮，或者在浏览器中选择零部件，在右键菜单中选择“约束动画制作”，即可打开下面的对话框：（1）在“操作”区域，选择“约束”，则可以为选中的约束制作动画；选择“抑制”，则在“时间”区域，只能选择“即时”，输入时间点后，在这个时间点之后约束将被抑制；同理，选择“启用”，在输入的时间点后约束将被启用。（2）在“时间”区域，设置动画的时间段。自上一个开始——在上一个操作结束时开始转换。这是默认时间设置；指定——指定设置开始转换的时间标记即时——指定无持续时间的即时操作3.设置完成后，通过“时间轴”可浏览设置动画的结果。淡显动画添加方法：1.在工具面板上点击“淡显动画制作”按钮，或者在浏览器中选择零部件，在右键菜单中选择“淡显动画制作”，即可打开下面的对话框：2.选取所要淡显的零部件（可一次多选），并输入开始与结束的透明度。范围是0~100，数值越大，透明度越小。3.在“时间”区域输入开始与结束的时间点，被选择的零部件在这段时间内就会有淡显的动画效果。注意：在“淡显动画制作”对话框中，当前值将用作起始值，您可以指定终止值并定义时间。设置淡入或淡出转场后，条背景将发生渐变，表示淡显设置。条越暗，对象越透明。4.设置完成后，通过“时间轴”可浏览设置动画的结果。实例：变速箱动画说明：1.本实例将结合约束动画和淡显动画共同完成。2.展示齿轮咬合运动和箱盖的淡显效果。制作过程：1.首先，在装配环境下设置相应的装配约束。其中主要注意两个约束：（1）两个齿轮轴之间的转动约束；（2）大齿轮轴的角度约束；注意：在Inventor中，转动约束是不能被直接驱动的。2.进入InventorStudio环境，在工具面板上点击“约束动画制作”按钮，或者在浏览器中选择零部件，在右键菜单中选择“约束动画制作”，在打开的对话框中设置相应的参数:注意：在设置参数时，应注意旋转角度和所设时间的大小关系，如设置不当动画效果不明显。3.设置完成后，通过“时间轴”可浏览设置动画的结果。4.在工具面板上点击“淡显动画制作”按钮，或者在浏览器中选择零部件，在右键菜单中选择“淡显动画制作”，在打开的对话框中设置相应的参数:注意：在“淡显动画制作”对话框中，当前值将用作起始值，您可以指定终止值并定义时间。设置淡入或淡出转场后，条背景将发生渐变，表示淡显设置。条越暗，对象越透明。5.设置完成后，通过“时间轴”可浏览设置动画的结果。最后效果如图：总结1.补充三维动画建模的方法，提高三维动画在机械行业的应用范围；2.使动画的步骤或运动轨迹更加精确；3.轻松地演示产品的工作情况，运动时的外观以及它的操作方法；
