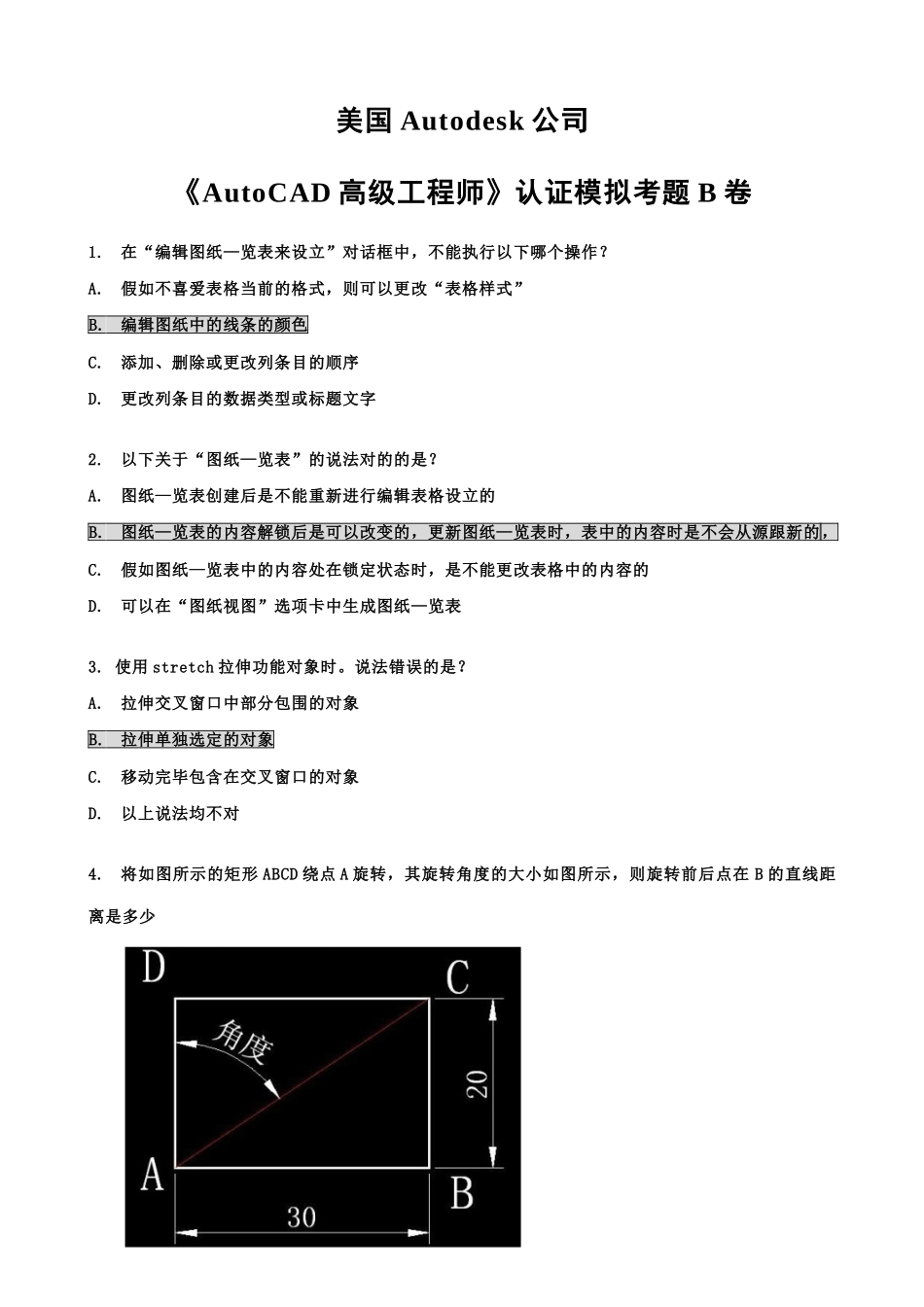

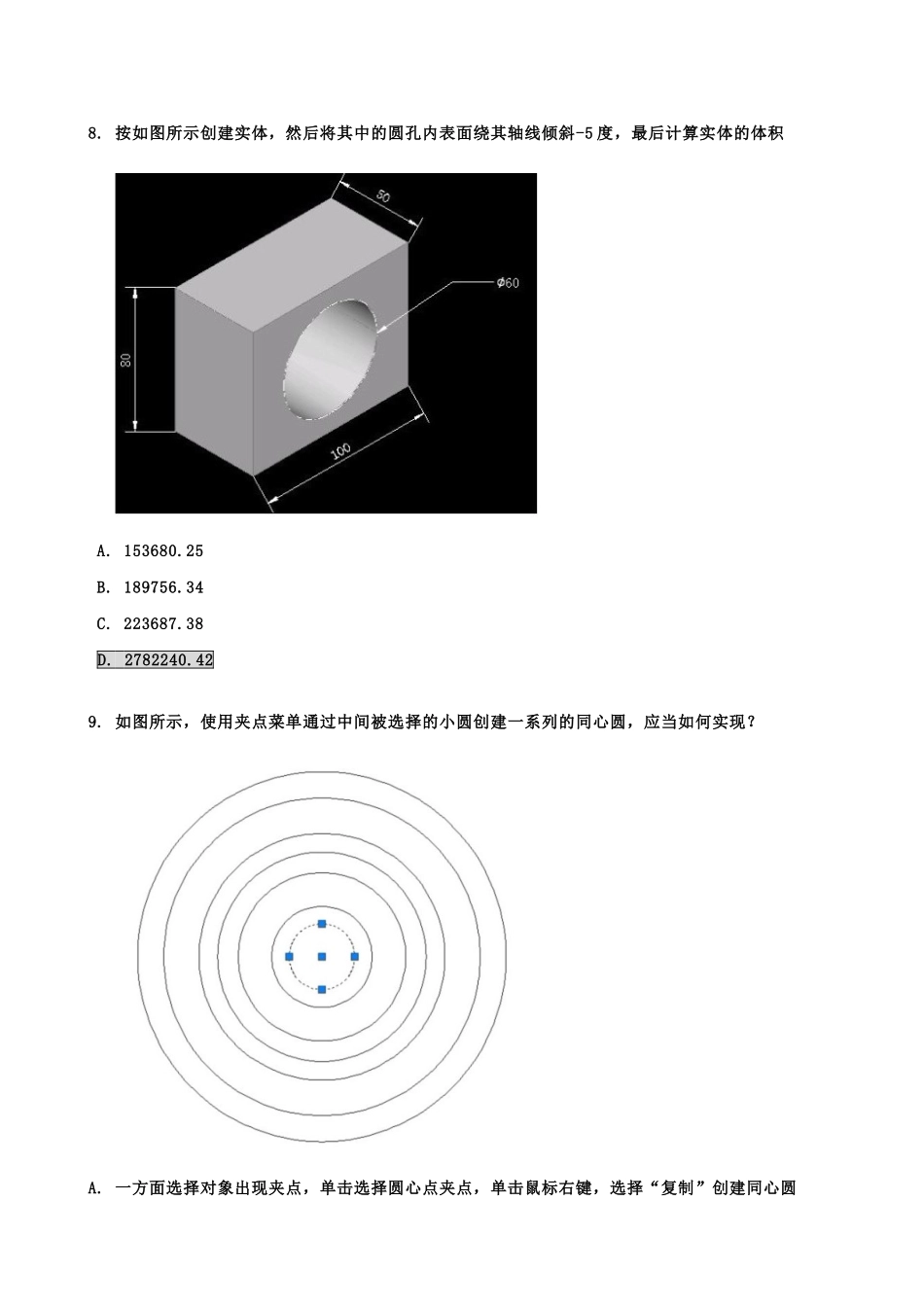

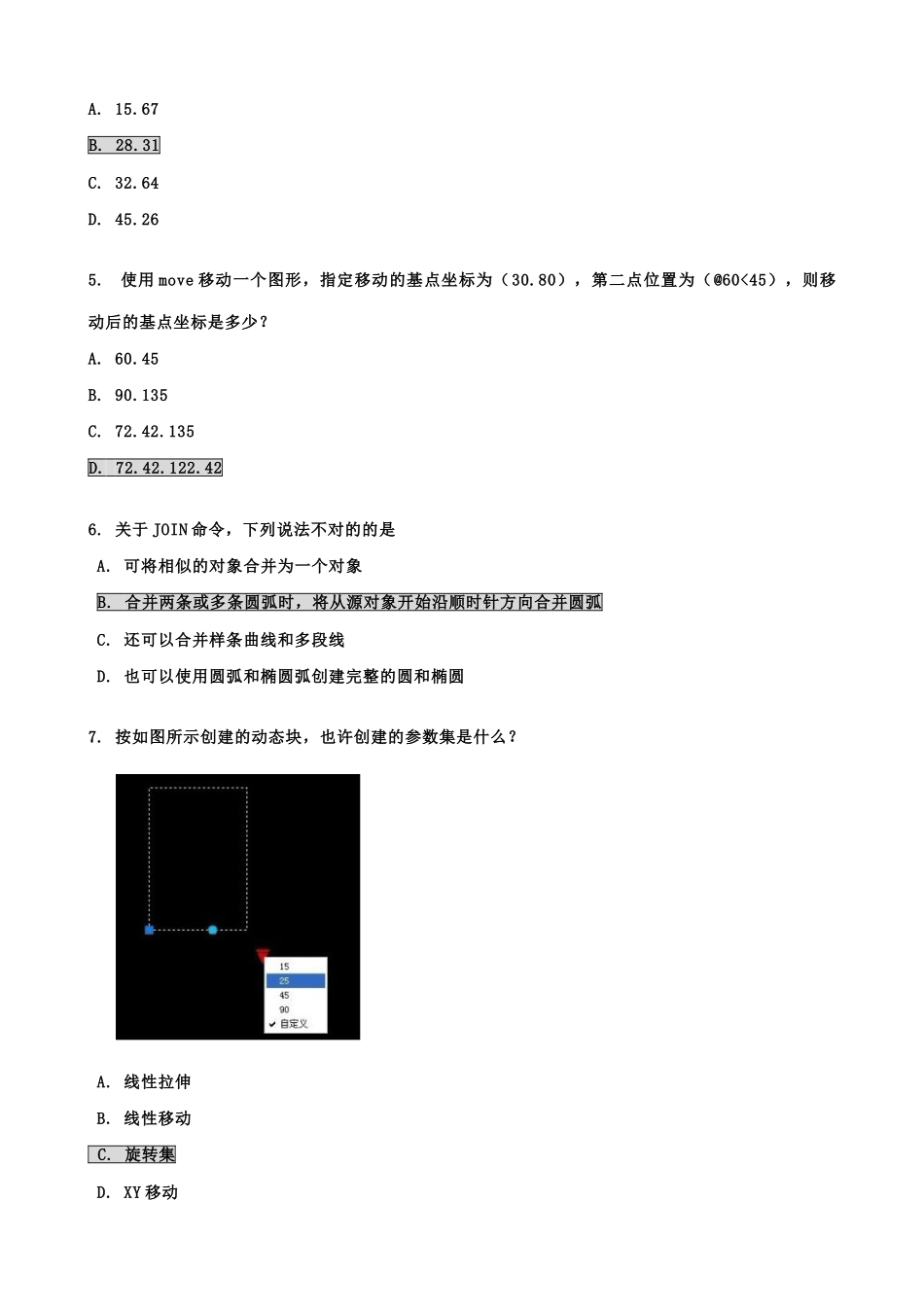

美国 Autodesk 公司《AutoCAD 高级工程师》认证模拟考题 B 卷1.在“编辑图纸—览表来设立”对话框中，不能执行以下哪个操作？A.假如不喜爱表格当前的格式，则可以更改“表格样式”B.编辑图纸中的线条的颜色C.添加、删除或更改列条目的顺序D.更改列条目的数据类型或标题文字2.以下关于“图纸—览表”的说法对的的是？A.图纸—览表创建后是不能重新进行编辑表格设立的B.图纸—览表的内容解锁后是可以改变的，更新图纸—览表时，表中的内容时是不会从源跟新的，C.假如图纸—览表中的内容处在锁定状态时，是不能更改表格中的内容的D.可以在“图纸视图”选项卡中生成图纸—览表3. 使用 stretch 拉伸功能对象时。说法错误的是？A.拉伸交叉窗口中部分包围的对象B.拉伸单独选定的对象C.移动完毕包含在交叉窗口的对象D.以上说法均不对4.将如图所示的矩形 ABCD 绕点 A 旋转，其旋转角度的大小如图所示，则旋转前后点在 B 的直线距离是多少A. 15.67B. 28.31C. 32.64D. 45.265.使用 move 移动一个图形，指定移动的基点坐标为（30.80），第二点位置为（@60<45），则移动后的基点坐标是多少？A. 60.45B. 90.135C. 72.42.135D. 72.42.122.426. 关于 JOIN 命令，下列说法不对的的是 A. 可将相似的对象合并为一个对象 B. 合并两条或多条圆弧时，将从源对象开始沿顺时针方向合并圆弧 C. 还可以合并样条曲线和多段线 D. 也可以使用圆弧和椭圆弧创建完整的圆和椭圆7. 按如图所示创建的动态块，也许创建的参数集是什么？ A. 线性拉伸 B. 线性移动 C. 旋转集 D. XY 移动8. 按如图所示创建实体，然后将其中的圆孔内表面绕其轴线倾斜-5 度，最后计算实体的体积 A. 153680.25 B. 189756.34 C. 223687.38 D. 2782240.429. 如图所示，使用夹点菜单通过中间被选择的小圆创建一系列的同心圆，应当如何实现？A. 一方面选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“复制”创建同心圆B. 一方面选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“缩放”创建同心圆C. 一方面选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“复制”创建同心圆D. 一方面选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“缩放”创建同心圆10. 下列关于动态块的制作的顺序对的的是：A. 绘制几何图形——添加参数——添加动作B. 添加参数——添加动作——绘制几何图形C. 添加参数——绘...
