屏蔽防护材料VIP免费

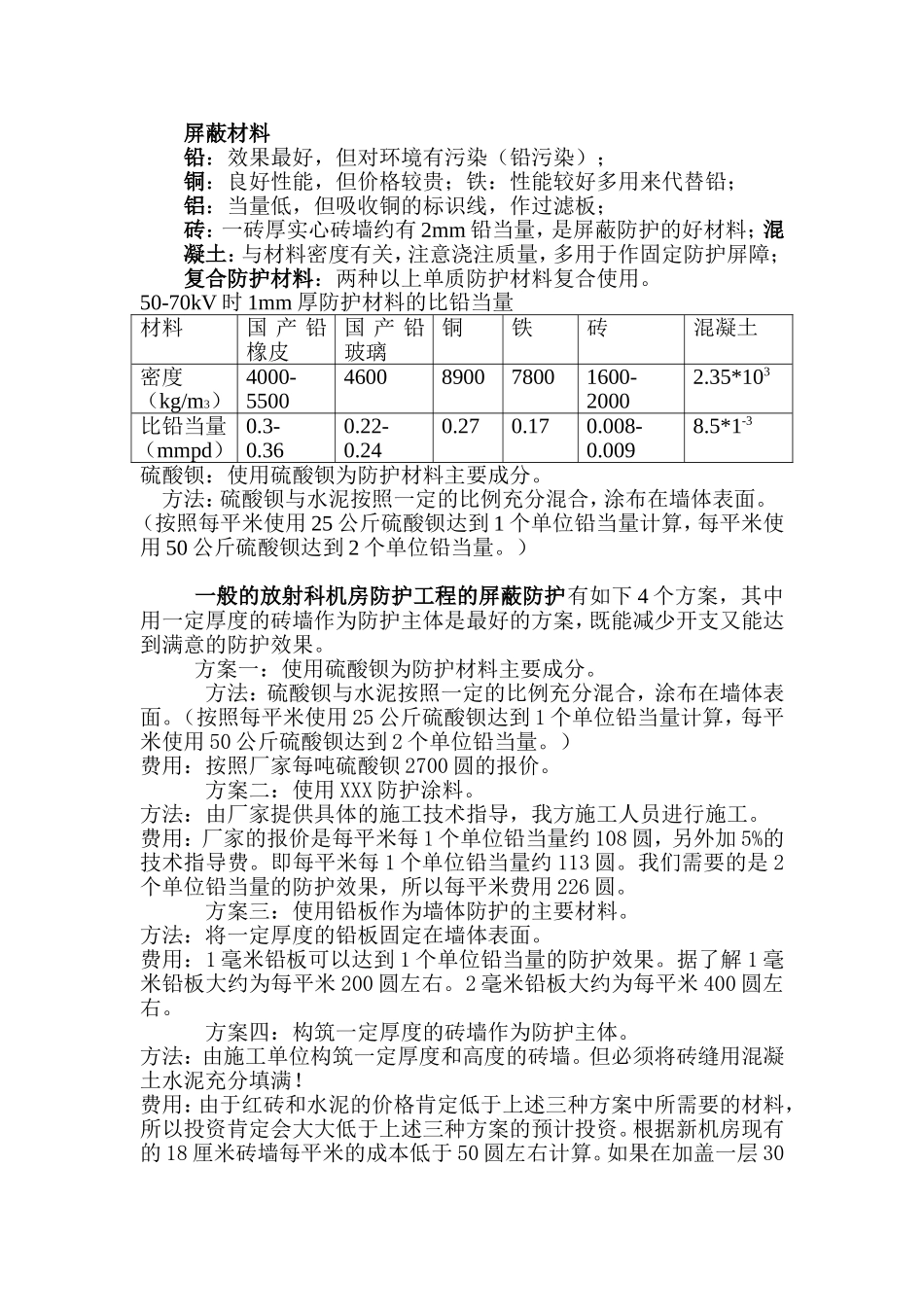

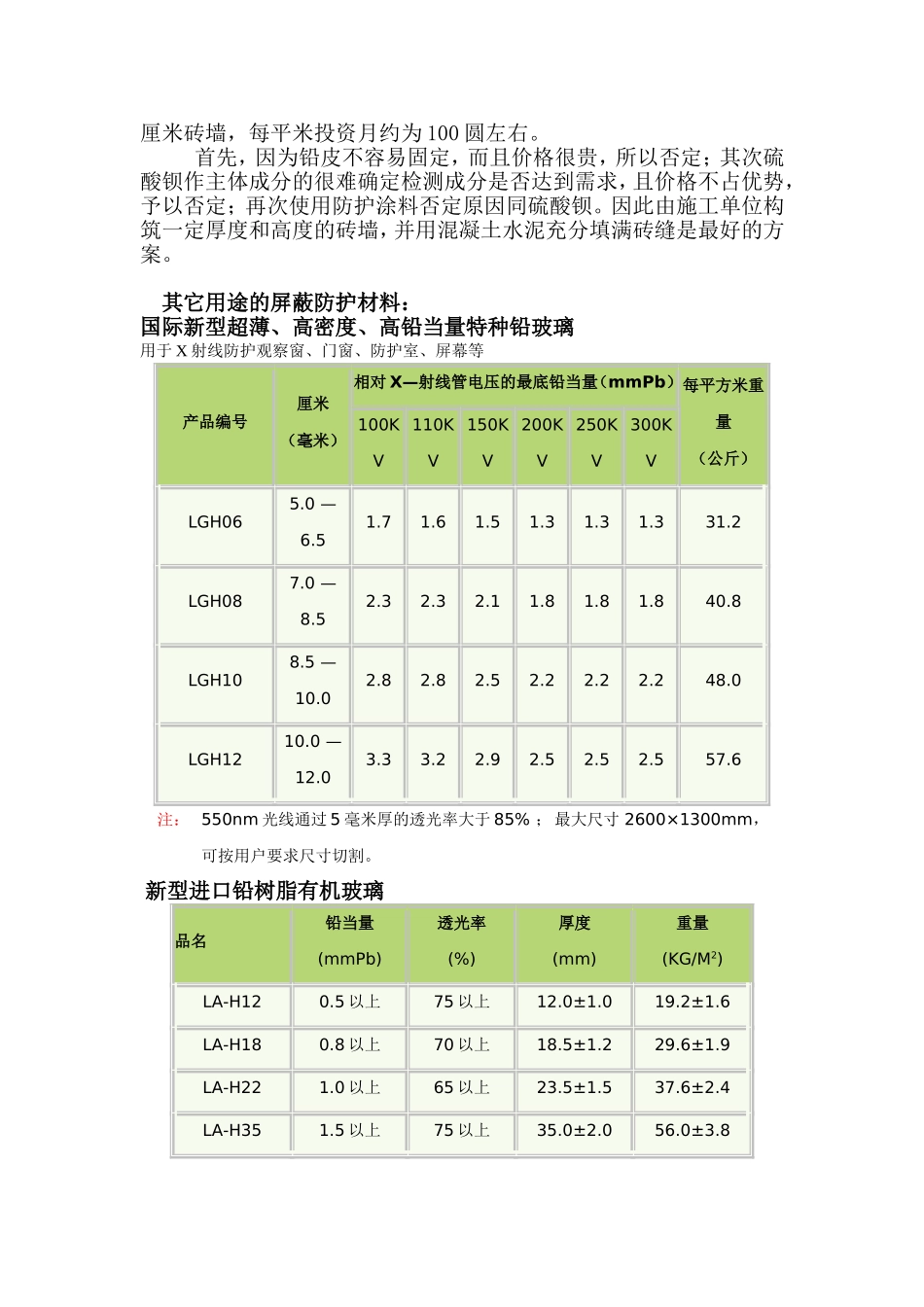

屏蔽材料铅：效果最好，但对环境有污染（铅污染）；铜：良好性能，但价格较贵；铁：性能较好多用来代替铅；铝：当量低，但吸收铜的标识线，作过滤板；砖：一砖厚实心砖墙约有2mm铅当量，是屏蔽防护的好材料；混凝土：与材料密度有关，注意浇注质量，多用于作固定防护屏障；复合防护材料：两种以上单质防护材料复合使用。50-70kV时1mm厚防护材料的比铅当量材料国产铅橡皮国产铅玻璃铜铁砖混凝土密度（kg/m3）4000-55004600890078001600-20002.35*103比铅当量（mmpd）0.3-0.360.22-0.240.270.170.008-0.0098.5*1-3硫酸钡：使用硫酸钡为防护材料主要成分。方法：硫酸钡与水泥按照一定的比例充分混合，涂布在墙体表面。（按照每平米使用25公斤硫酸钡达到1个单位铅当量计算，每平米使用50公斤硫酸钡达到2个单位铅当量。）一般的放射科机房防护工程的屏蔽防护有如下4个方案，其中用一定厚度的砖墙作为防护主体是最好的方案，既能减少开支又能达到满意的防护效果。方案一：使用硫酸钡为防护材料主要成分。方法：硫酸钡与水泥按照一定的比例充分混合，涂布在墙体表面。（按照每平米使用25公斤硫酸钡达到1个单位铅当量计算，每平米使用50公斤硫酸钡达到2个单位铅当量。）费用：按照厂家每吨硫酸钡2700圆的报价。方案二：使用XXX防护涂料。方法：由厂家提供具体的施工技术指导，我方施工人员进行施工。费用：厂家的报价是每平米每1个单位铅当量约108圆，另外加5%的技术指导费。即每平米每1个单位铅当量约113圆。我们需要的是2个单位铅当量的防护效果，所以每平米费用226圆。方案三：使用铅板作为墙体防护的主要材料。方法：将一定厚度的铅板固定在墙体表面。费用：1毫米铅板可以达到1个单位铅当量的防护效果。据了解1毫米铅板大约为每平米200圆左右。2毫米铅板大约为每平米400圆左右。方案四：构筑一定厚度的砖墙作为防护主体。方法：由施工单位构筑一定厚度和高度的砖墙。但必须将砖缝用混凝土水泥充分填满！费用：由于红砖和水泥的价格肯定低于上述三种方案中所需要的材料，所以投资肯定会大大低于上述三种方案的预计投资。根据新机房现有的18厘米砖墙每平米的成本低于50圆左右计算。如果在加盖一层30厘米砖墙，每平米投资月约为100圆左右。首先，因为铅皮不容易固定，而且价格很贵，所以否定；其次硫酸钡作主体成分的很难确定检测成分是否达到需求，且价格不占优势，予以否定；再次使用防护涂料否定原因同硫酸钡。因此由施工单位构筑一定厚度和高度的砖墙，并用混凝土水泥充分填满砖缝是最好的方案。其它用途的屏蔽防护材料：国际新型超薄、高密度、高铅当量特种铅玻璃用于X射线防护观察窗、门窗、防护室、屏幕等产品编号厘米（毫米）相对X—射线管电压的最底铅当量（mmPb）每平方米重量（公斤）100KV110KV150KV200KV250KV300KVLGH065.0—6.51.71.61.51.31.31.331.2LGH087.0—8.52.32.32.11.81.81.840.8LGH108.5—10.02.82.82.52.22.22.248.0LGH1210.0—12.03.33.22.92.52.52.557.6注：550nm光线通过5毫米厚的透光率大于85%；最大尺寸2600×1300mm，可按用户要求尺寸切割。新型进口铅树脂有机玻璃品名铅当量(mmPb)透光率(%)厚度(mm)重量(KG/M2)LA-H120.5以上75以上12.0±1.019.2±1.6LA-H180.8以上70以上18.5±1.229.6±1.9LA-H221.0以上65以上23.5±1.537.6±2.4LA-H351.5以上75以上35.0±2.056.0±3.8LA-H462.0以上70以上46.5±2.574.4±4.0注：最大尺寸1830×2440mm，可按用户要求尺寸切割。铅皮放射物储存铅箱铅当量5.0mmpb（可按用户要求定制）液压升降式给药防护屏进口高密度铅玻璃铅当量3.0mmpb不锈钢铅板铅当量5.0mmpb（北京迈特利技术开发有限公司）
