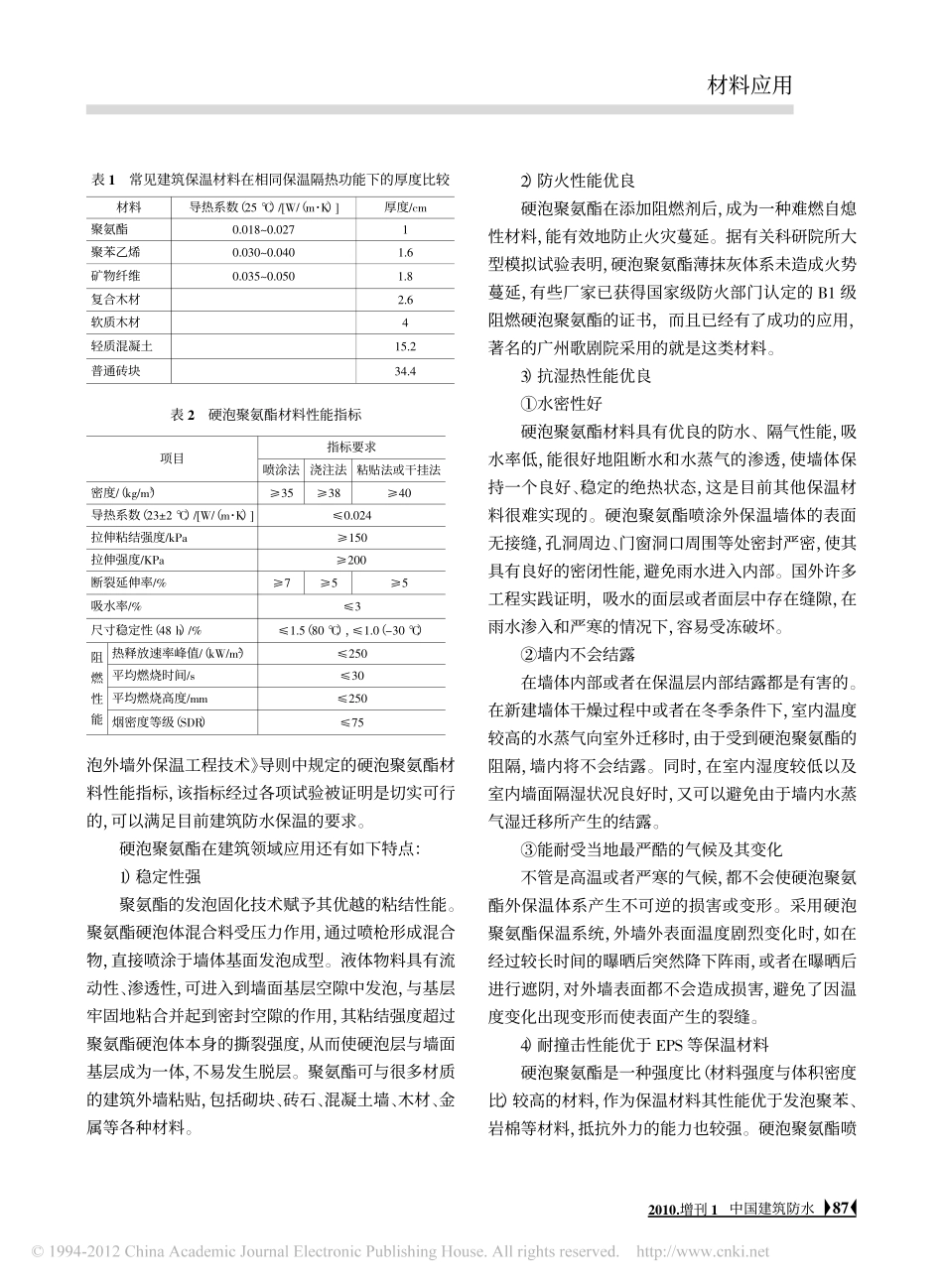

1硬泡聚氨酯的发展现状在不同的历史时期人类都在追求舒适的居住环境，建筑领域也在不断探索更为优良的建筑材料和建筑工艺。建筑最基本的功能是遮风挡雨、保暖御寒，因此防水保温功能成了建筑的首要保证。聚氨酯是在上世纪60年代后期发展起来的性能优异的高分子材料，是以异氰酸酯和多元醇为主要原料，在发泡剂、催化剂、阻燃剂、匀泡剂等助剂作用下，根据所用原料的不同和配方的变化，制成软质、半硬质和硬质聚氨酯泡沫。在建筑上采用硬泡聚氨酯作为防水保温一体化材料，是经过国内外多年实践和检验的结果。根据调查研究，从上世纪60年代开始，欧美、日本等发达国家已经开始普遍采用硬泡聚氨酯作为建筑保温材料，时至今日，硬泡聚氨酯在这些发达国家的建筑保温防水材料中的应用率已相对高。随着我国经济和社会快速发展以及城镇化进程的加快，建筑用能正在持续快速上升，其所占全社会能耗的比重不断增大，专家预计将从目前的27%上升到2020年的35%左右。因此节能降耗已经成为我们的国策，国家提出到2020年，全国城镇建筑要基本实现节能50％，一些大城市目标要达到节能65％。据有关专家分析，到2020年如果城镇建筑全部达到节能标准，每年可节省3.35亿t标准煤，相当于我国从1998年到2002年5年新增电力容量的总和，或4.5个三峡大坝的发电量，或相当于国家每年节省电力建设投资1万亿元。基于这个时代背景，硬泡聚氨酯作为一种高效新型的建筑保温防水材料已于2007年5月18日被住宅与城乡建设部推荐使用。但是目前在国内建筑领域内，硬泡聚氨酯的应用每年所占份额还比较低。借鉴国外经验，硬泡聚氨酯防水保温材料在节能降耗建筑中有着广阔的应用前景。2硬泡聚氨酯的特点聚氨酯泡沫的隔热保温性能是当前常用保温材料中最佳的，密度在35～40kg/m3时，导热系数仅为0.018~0.027[W/（m·K）]。从表1可以看出，与其他几种常见建筑保温材料在相同隔热保温功能下进行比较时，硬泡聚氨酯材料在厚度上占有明显的优势。另外，硬泡聚氨酯还有很好的防水功能：其吸水率低，抗水蒸气渗透性好；泡沫孔呈独立状态，互不连通，闭孔率达95%以上，是结构致密的微孔泡沫材料；与空气接触的表面致密，不易透水，属于憎水性材料。硬泡聚氨酯本身的防水性能和连续无接缝的喷涂技术，保证了整个保温体系的防水性能，且不会因吸潮而增大导热系数，克服了以往保温材料不防水、防水材料不保温的局限性，实现了防水保温一体化。表2是住宅与城乡建设部科技司组织编制的《聚氨酯硬喷涂硬泡聚氨酯防水保温材料在墙体工程中的应用技术摘要：详细介绍了硬泡聚氨酯的发展现状和特点，并对墙体硬泡聚氨酯的保温防水施工工艺作了简介，阐述了喷涂法施工技术要点及注意事项。关键词：硬泡聚氨酯；墙体保温防水；施工工艺；喷涂设备庄敬（美国固瑞克公司北京代表处，北京100021）材料应用86Supplement1.2010CBW厚度/cm1导热系数（25℃）/[W/（m·K）]0.018~0.0271.60.030~0.040材料聚氨酯聚苯乙烯0.035~0.0501.8矿物纤维复合木材2.6软质木材4轻质混凝土15.2普通砖块34.4表1常见建筑保温材料在相同保温隔热功能下的厚度比较项目指标要求喷涂法浇注法粘贴法或干挂法密度/（kg/m3）≥35≥38≥40导热系数（23±2℃）/[W/（m·K）]≤0.024拉伸粘结强度/kPa≥150拉伸强度/KPa≥200断裂延伸率/%≥7≥5≥5吸水率/%≤3尺寸稳定性（48h）/%≤1.5（80℃），≤1.0（-30℃）≤250≤30阻燃性能热释放速率峰值/（kW/m2）平均燃烧时间/s≤250平均燃烧高度/mm烟密度等级（SDR）≤75表2硬泡聚氨酯材料性能指标泡外墙外保温工程技术》导则中规定的硬泡聚氨酯材料性能指标，该指标经过各项试验被证明是切实可行的，可以满足目前建筑防水保温的要求。硬泡聚氨酯在建筑领域应用还有如下特点：1）稳定性强聚氨酯的发泡固化技术赋予其优越的粘结性能。聚氨酯硬泡体混合料受压力作用，通过喷枪形成混合物，直接喷涂于墙体基面发泡成型。液体物料具有流动性、渗透性，可进入到墙面基层空隙中发泡，与基层牢固地粘合并起到密封空隙的作用，其粘结强度超过聚氨酯硬泡体本身的撕裂强度，从而使硬泡层与墙面基层成为一体，不易发生脱层。聚氨酯可与很多材质的建筑...
