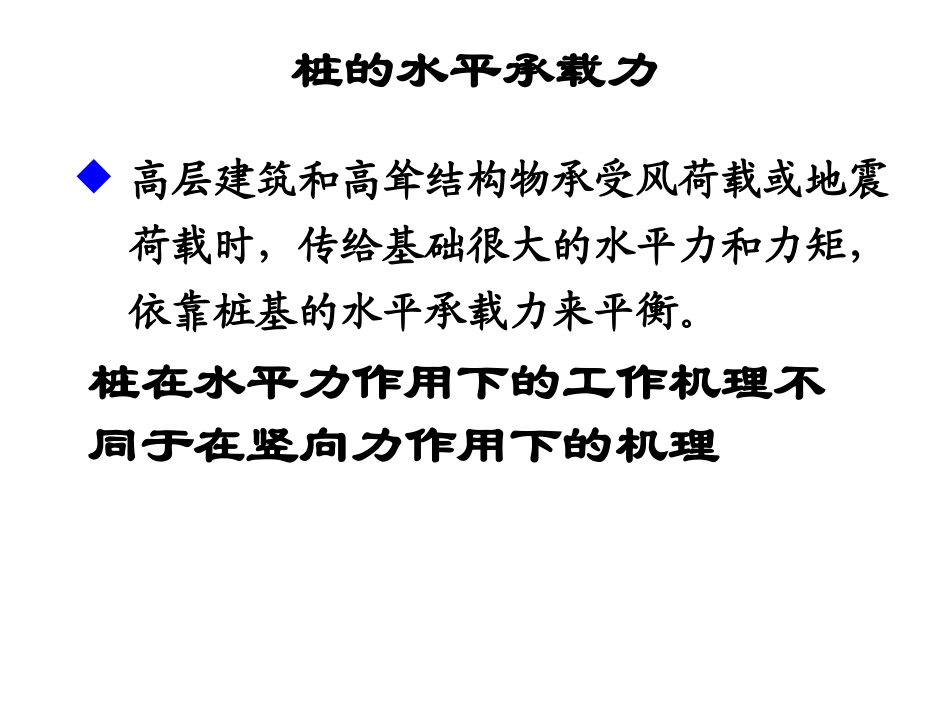

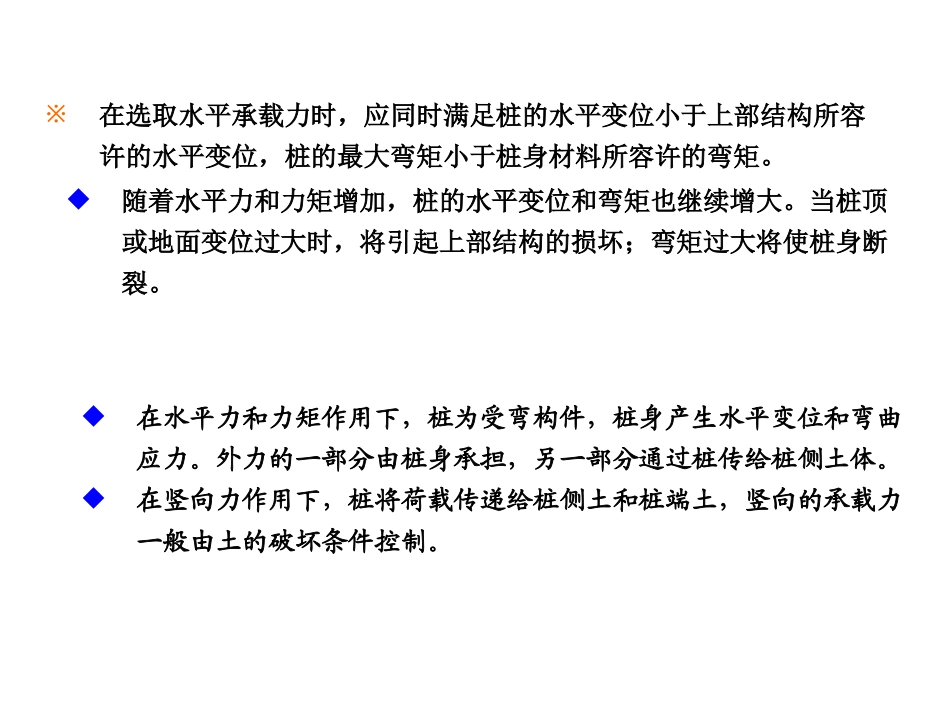

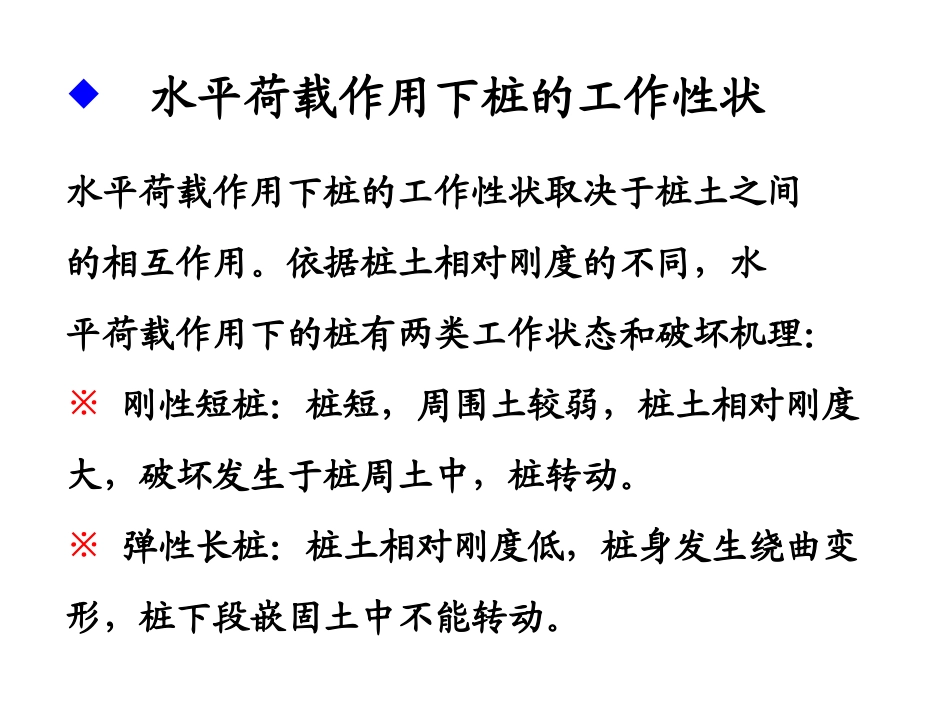

桩的水平承载力高层建筑和高耸结构物承受风荷载或地震荷载时，传给基础很大的水平力和力矩，依靠桩基的水平承载力来平衡。桩在水平力作用下的工作机理不同于在竖向力作用下的机理※在选取水平承载力时，应同时满足桩的水平变位小于上部结构所容许的水平变位，桩的最大弯矩小于桩身材料所容许的弯矩。随着水平力和力矩增加，桩的水平变位和弯矩也继续增大。当桩顶或地面变位过大时，将引起上部结构的损坏；弯矩过大将使桩身断裂。在水平力和力矩作用下，桩为受弯构件，桩身产生水平变位和弯曲应力。外力的一部分由桩身承担，另一部分通过桩传给桩侧土体。在竖向力作用下，桩将荷载传递给桩侧土和桩端土，竖向的承载力一般由土的破坏条件控制。水平荷载作用下桩的工作性状水平荷载作用下桩的工作性状取决于桩土之间的相互作用。依据桩土相对刚度的不同，水平荷载作用下的桩有两类工作状态和破坏机理：※刚性短桩：桩短，周围土较弱，桩土相对刚度大，破坏发生于桩周土中，桩转动。※弹性长桩：桩土相对刚度低，桩身发生绕曲变形，桩下段嵌固土中不能转动。刚性短桩桩头自由情况由于桩下端得不到充分的嵌固且桩身不发生挠曲变形，故在水平荷载作用下产生了全桩长的刚体转动，绕转动中心转动时，在转动中心上方的土层和转动中心到桩底之间的土层分别产生了抗力，并与水平荷载达成平衡，桩体本身一般不发生破坏。桩头嵌固于承台底板中的刚性短桩因不能转动而发生平移，由平移而获得土抗力。当土抗力不足以平衡水平荷载或嵌固处的弯矩超过抗截面极限抗矩时，此类刚性短桩就发生破坏。弹性长桩桩头自由情况由逐渐发展的桩截面抗矩和土抗力来承担逐渐增大的水平荷载，当桩中弯矩超过桩截面抗矩或土失去稳定时，弹性长桩便趋于破坏。桩头嵌固破坏也是弯曲破坏形态，但是其极限抗矩可能在嵌固处和土中两处出现。由此可见：刚性短桩——因转动或平移而破坏柔性长桩——因挠曲而破坏（桩因剪切而破坏的情况较少）单桩在水平荷载下的内力计算分析方法基本有4种：地基反力系数法，弹性理论法，有限元法，极限平衡法。地基反力系数法地基反力系数：土压力同其相应位移之比值，是一个计算参数。又称水平抗力系数或横向抗力系数，简称地基系数。桩被视为一根竖放的弹性地基梁基本假定：水平位移反力系数）；水平抗力系数（或地基处的水平抗力；深度xczpzzxcpzz设桩的入土深度为h，桩身的宽度为b，桩的计算宽度为bp。又设桩顶与地面平齐，桩顶在地面处水平力H0与力矩M0作用下，产生水平位移x0和转角φ00地面zxp0M0Hhzzzx桩的挠曲变形：式中:Pz——单位桩长上的桩周土所提供的抗力bp——桩宽度EI——桩的抗弯刚度而：0),(44xzPdzxdEIxcpzzpzbpp图地基反力系数沿深度的分布图式（a）张有龄法；（b）C值法；（c）m法；（d）K法弹性长桩的计算分析——m法044zpPbdzxdEI（一）计算公式微分方程：即：044xmzbdzxdEIp)4(l即有：令于是方程变为044EIxmzbdzxdp5EImbp0544zxdzxd(二)m值的确定※较为恰当的途径是通过桩的现场水平荷载试验来测定m值。※当无静载试验资料时，可按表5.4.5取值。(三)桩的计算宽度.在以上推导桩分析的过程中，是将单桩的轴对称问题化为平面深题处理。计算模式与实际情况有所不同。此外，还有群桩中多根桩的相互影响等问题。苏联在推导m法时引用了计算宽度的概念。目前对pb的处理方法主要有以下几种：1.中国交通部规范（1983）bKKbp0bKKbp02.我国建筑桩基技术规范（1994）bKKKbfp0Kf形状换算系数K0受力换算系数K桩间相互影响系数b0计算宽度3.港口工程技术规范（1983）计算桩宽取桩受力面的桩宽度或桩直径的二倍。单桩内力图（a）挠度x图；（b）弯矩M图；（c）剪力V图；（d）水平抗力pz分布图单桩内力和位移的基本计算公式xxzBEIMAEIHx2030BEIMAEIHz020mmzBMAHM00vvzBMAHV00桩身最大弯矩及其位置0vvzBMAHV00令CvvBAHM00则C00HM/C00MH)(mmBCAC土的稳定性验算为了保证桩在土中获得可靠的固着，还应按规...
