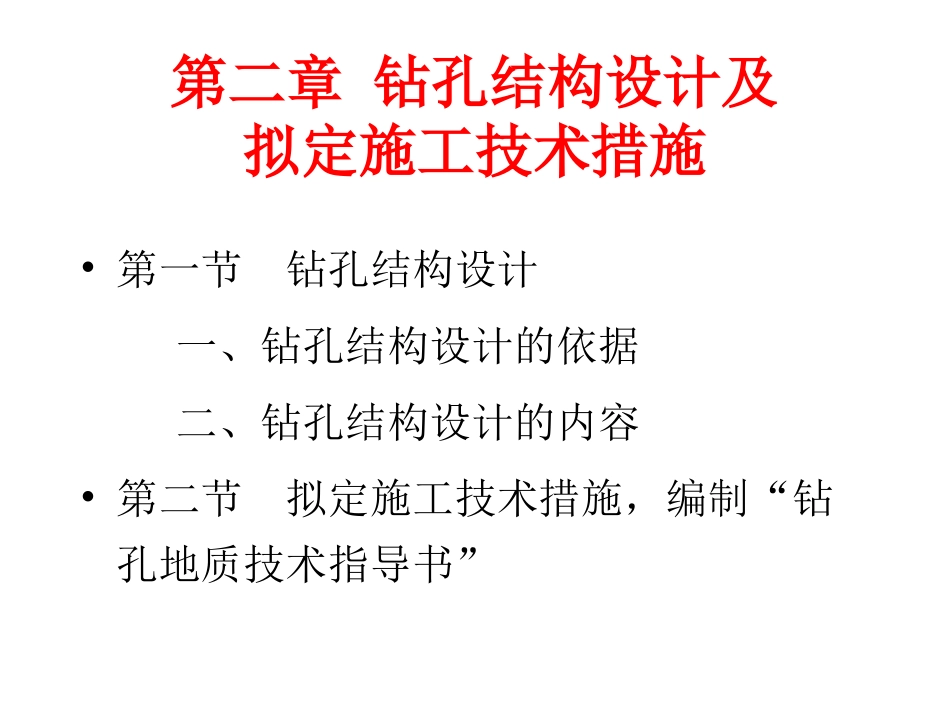

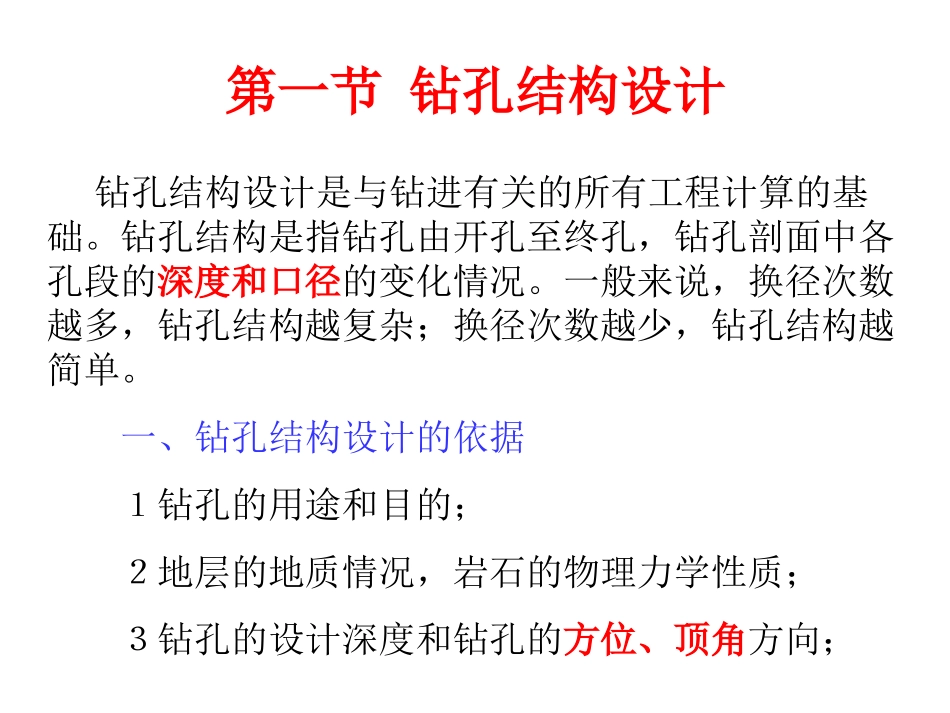

第二章钻孔结构设计及拟定施工技术措施•第一节钻孔结构设计一、钻孔结构设计的依据二、钻孔结构设计的内容•第二节拟定施工技术措施，编制“钻孔地质技术指导书”第一节钻孔结构设计钻孔结构设计是与钻进有关的所有工程计算的基础
钻孔结构是指钻孔由开孔至终孔，钻孔剖面中各孔段的深度和口径的变化情况
一般来说，换径次数越多，钻孔结构越复杂；换径次数越少，钻孔结构越简单

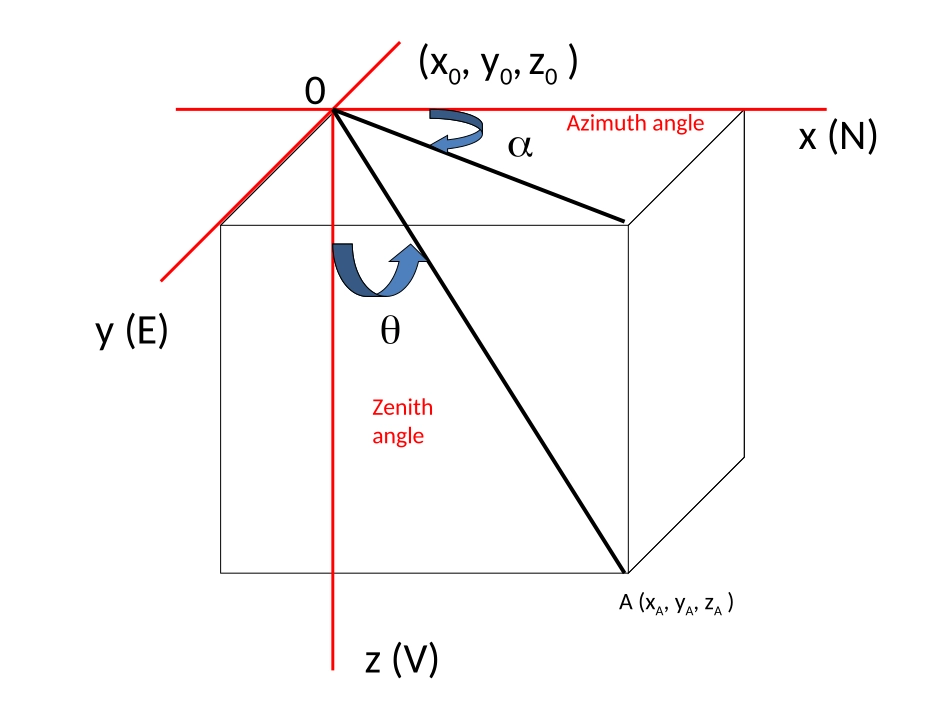

一、钻孔结构设计的依据１钻孔的用途和目的；２地层的地质情况，岩石的物理力学性质；３钻孔的设计深度和钻孔的方位、顶角方向；x(N)y(E)0(x0,y0,z0)z(V)A(xA,yA,zA)ZenithangleAzimuthangle４、必需的终孔直径；５、钻进方法、钻探设备参数二、钻孔结构设计的内容１、确定各岩层的钻进方法（1）回转钻进（2）液动冲击回转钻进（强造斜、弱研磨性、坚硬地层）（3）风动冲击回转钻进（缺水地区）（4）无岩心钻进（钻进效率高，辅助作业时间少）dadm软中硬硬坚硬123456789101112回转钻进WCSHDIA冲击回转WCDIA钻进方法选择表２、确定钻孔终孔直径钻孔直径要以允许钻进至设计深度和满足取样要求
影响终孔直径选择的因素很多，包括钻进方法、不同矿种允许最小岩矿心直径、钻孔用途、钻机动力容量和孔内测斜仪器的规格
钻探固体矿产时，一般采用的终孔直径，金刚石钻进为Ф59，Ф46，Ф36ｍｍ，硬质合金钻进Ф91，Ф75，Ф59ｍｍ，钢粒钻进：Ф110，Ф91mm
3、确定套管层次、下放深度和套管直径当钻孔有特殊用途或地质情况特别复杂而采用各种冲洗液处理无效时，才决定下套管
4、拟定孔身直径和开孔直径由下向上逐段确定各个钻孔孔段的深度和孔径，直至地表确定开孔直径和所需下入套管的层数、直径和深度
Ф75mmФ91mmФ110mmФ130mmФ127mmФ108mmФ89mm钻孔结构及套管层次第二节
