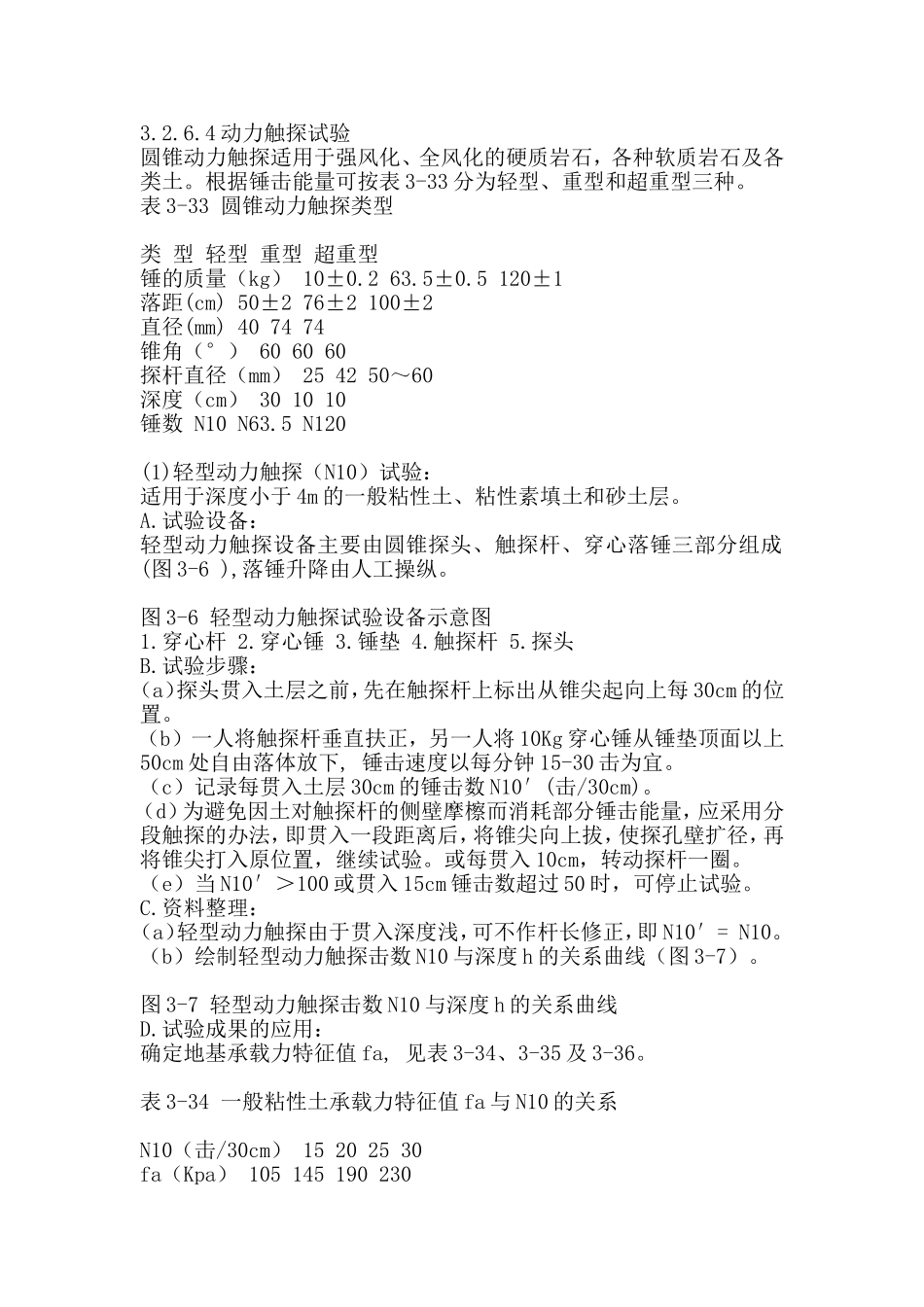

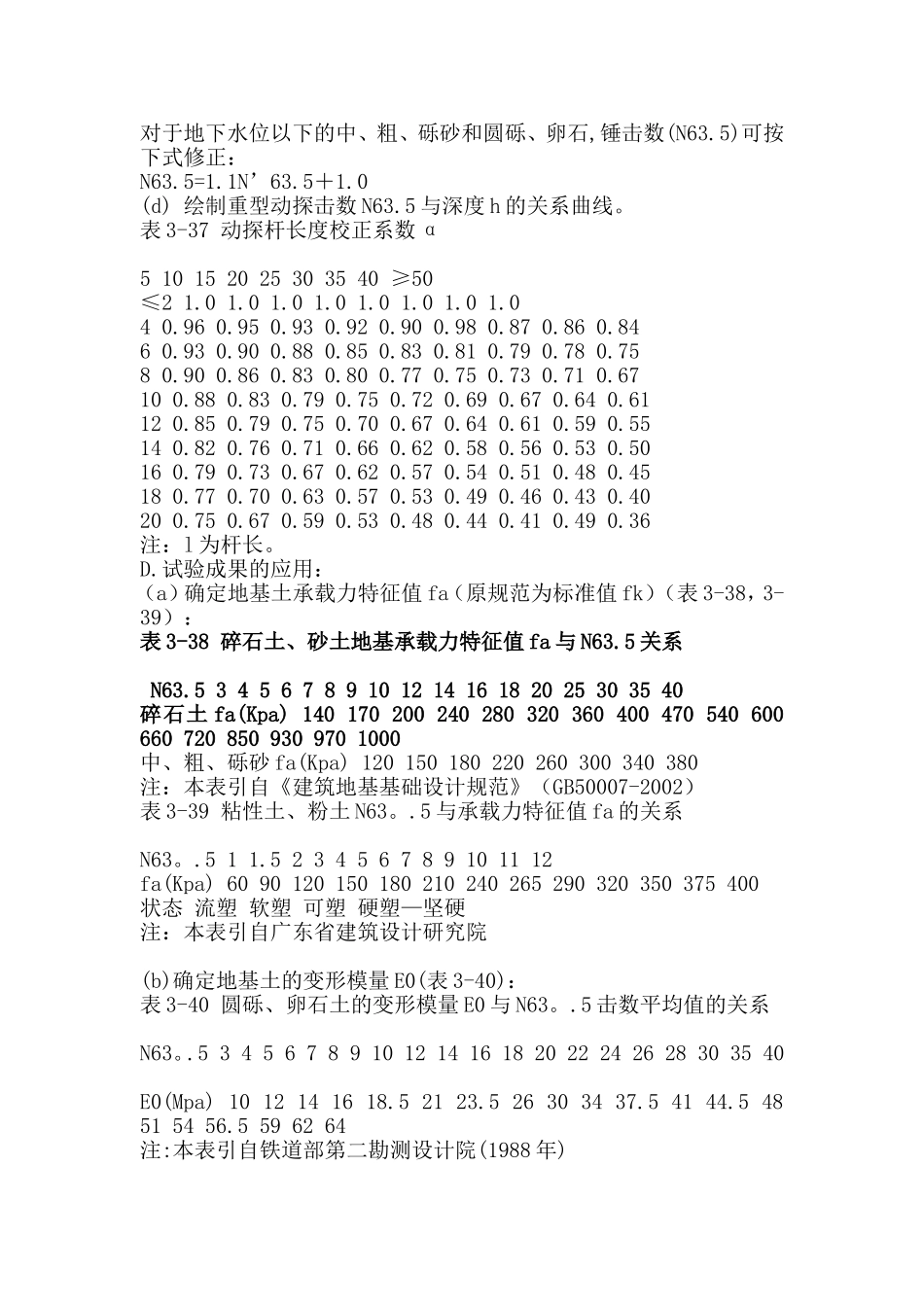

3.2.6.4动力触探试验圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。根据锤击能量可按表3-33分为轻型、重型和超重型三种。表3-33圆锥动力触探类型类型轻型重型超重型锤的质量（kg）10±0.263.5±0.5120±1落距(cm)50±276±2100±2直径(mm)407474锥角（°）606060探杆直径（mm）254250～60深度（cm）301010锤数N10N63.5N120(1)轻型动力触探（N10）试验：适用于深度小于4m的一般粘性土、粘性素填土和砂土层。A.试验设备：轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6),落锤升降由人工操纵。图3-6轻型动力触探试验设备示意图1.穿心杆2.穿心锤3.锤垫4.触探杆5.探头B.试验步骤：（a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm的位置。（b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下,锤击速度以每分钟15-30击为宜。（c）记录每贯入土层30cm的锤击数N10′(击/30cm)。（d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。或每贯入10cm，转动探杆一圈。（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。C.资料整理：（a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′=N10。（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。图3-7轻型动力触探击数N10与深度h的关系曲线D.试验成果的应用：确定地基承载力特征值fa,见表3-34、3-35及3-36。表3-34一般粘性土承载力特征值fa与N10的关系N10（击/30cm）15202530fa（Kpa）105145190230注：本表引自《建筑地基基础规范》（GBJ7-89）表3-35素填土承载力特征值fa与N10的关系N10（击/30cm）10203040fa（Kpa）85115135160注：本表引自《铁路动力触探技术规范》(TBJ18-87)表3-36含少量杂质的素填土承载力特征值fa与N10的关系N10（击/30cm）15~2018~2523~3027~3532~4035~50fa（Kpa）40~7060~9080~120100~150130~180150~200空隙比e1.25~1.151.20~1.101.15~1.001.05~0.900.95~0.80<0.80本表引自西安市资料.(2)重型动力触探（N63.5）试验：主要用于碎石土、砂土及一般粘性土。A.试验设备：重型动力触探试验的设备主要由触探头、触探杆及穿心锤三部分组成（可参见图2-3）。落锤升降由钻机操纵B.试验步骤：（a）探头贯入土层之前，先测出锥尖到锤垫底面之间长度，即触探杆长度。（b）待锤尖打入到预测位置时，从触探杆上标出，从地面向上每10cm的位置。（c）穿心锤自由落距76cm，记录每贯入土层10cm的锤击数N63。.5′。锤击速率宜为15-30击/min。（d）每加上一根触杆时，需记录所加杆的长度，重新统计触探杆长度。（e）若土质较松软、探头贯入速度较快时，亦可记录锤击5次的贯入深度。（f）对触探杆侧壁摩擦影响较大的土层，可考虑采用分段触探的办法。（参见轻型动探相关内容）。（g）如N63.。5′＞50，连续三次，可停止试验。C.资料整理：(a)触探杆长度的校正：当触探杆长度大于2m时，需按下式校正：N63。.5＝a·N63。.5′式中：N63。.5—修正后的重型动探击数a--为触探杆长度校正系数，查表3-37。(b)触探杆侧壁摩擦影响的校正：对于砂土和松散-中密的圆砾、卵石层触探深度在15m内，一般可不考虑侧壁摩擦的影响。(c)地下水影响的校正：对于地下水位以下的中、粗、砾砂和圆砾、卵石,锤击数(N63.5)可按下式修正：N63.5=1.1N’63.5＋1.0(d)绘制重型动探击数N63.5与深度h的关系曲线。表3-37动探杆长度校正系数α510152025303540≥50≤21.01.01.01.01.01.01.01.040.960.950.930.920.900.980.870.860.8460.930.900.880.850.830.810.790.780.7580.900.860.830.800.770.750.730.710.67100.880.830.790.750.720.690.670.640.61120.850.790.750.700.670.640.610.590.55140.820.760.710.660.620.580.560.530.50160.790.730.670.620.570.540.510.480.45180.770.700.630.570.530.490.460.430.40200.750.670.590.530.480.440.410.490.36注：l为杆长。D.试验成果的应用：（a）确定地基土承载力特征值fa（原规范为标准值fk）（表3-38，3-39）：...
