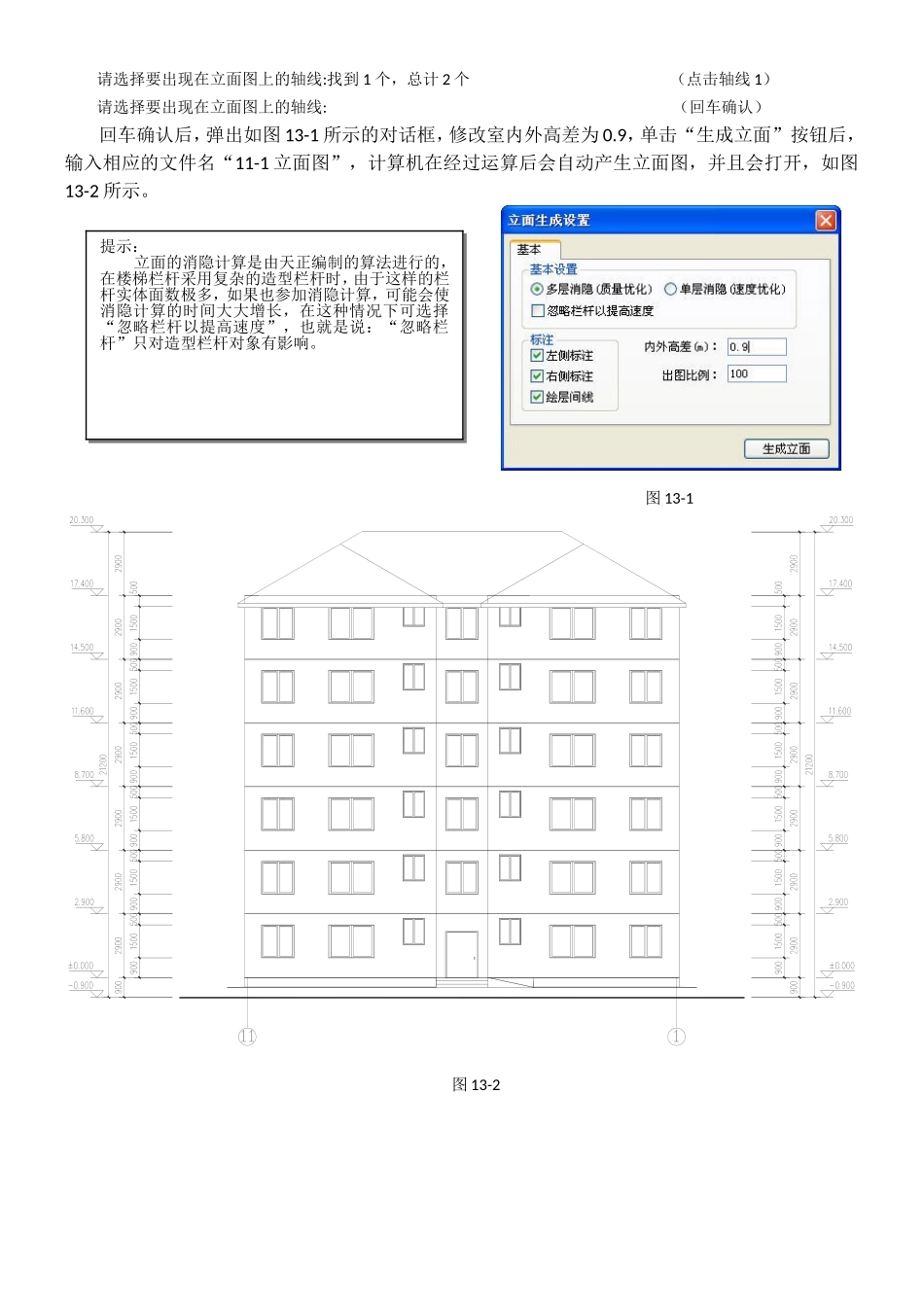

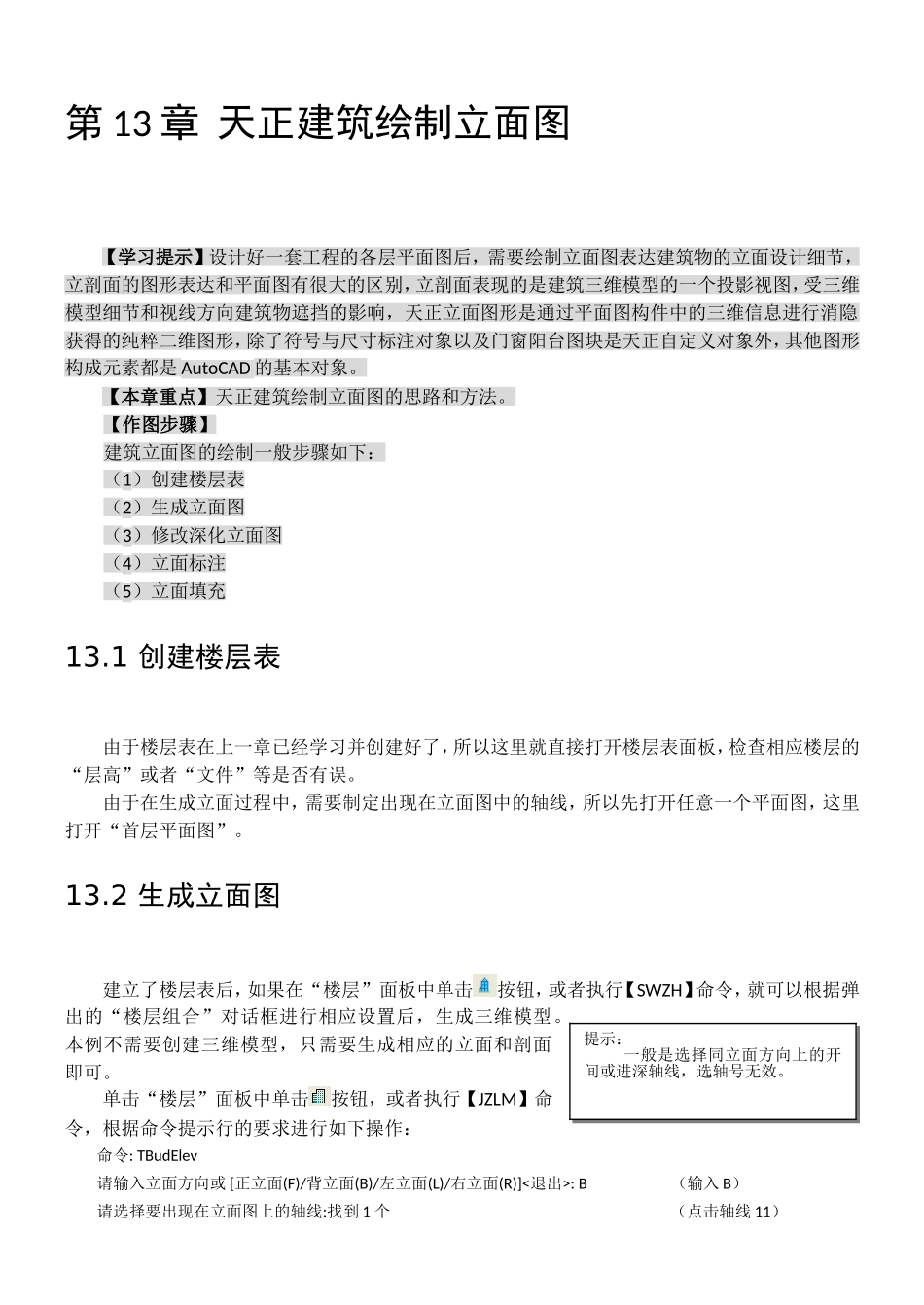

第13章天正建筑绘制立面图【学习提示】设计好一套工程的各层平面图后，需要绘制立面图表达建筑物的立面设计细节，立剖面的图形表达和平面图有很大的区别，立剖面表现的是建筑三维模型的一个投影视图，受三维模型细节和视线方向建筑物遮挡的影响，天正立面图形是通过平面图构件中的三维信息进行消隐获得的纯粹二维图形，除了符号与尺寸标注对象以及门窗阳台图块是天正自定义对象外，其他图形构成元素都是AutoCAD的基本对象。【本章重点】天正建筑绘制立面图的思路和方法。【作图步骤】建筑立面图的绘制一般步骤如下：（1）创建楼层表（2）生成立面图（3）修改深化立面图（4）立面标注（5）立面填充13.1创建楼层表由于楼层表在上一章已经学习并创建好了，所以这里就直接打开楼层表面板，检查相应楼层的“层高”或者“文件”等是否有误。由于在生成立面过程中，需要制定出现在立面图中的轴线，所以先打开任意一个平面图，这里打开“首层平面图”。13.2生成立面图建立了楼层表后，如果在“楼层”面板中单击按钮，或者执行【SWZH】命令，就可以根据弹出的“楼层组合”对话框进行相应设置后，生成三维模型。本例不需要创建三维模型，只需要生成相应的立面和剖面即可。单击“楼层”面板中单击按钮，或者执行【JZLM】命令，根据命令提示行的要求进行如下操作：命令:TBudElev请输入立面方向或[正立面(F)/背立面(B)/左立面(L)/右立面(R)]<退出>:B（输入B）请选择要出现在立面图上的轴线:找到1个（点击轴线11）提示：一般是选择同立面方向上的开间或进深轴线，选轴号无效。请选择要出现在立面图上的轴线:找到1个，总计2个（点击轴线1）请选择要出现在立面图上的轴线:（回车确认）回车确认后，弹出如图13-1所示的对话框，修改室内外高差为0.9，单击“生成立面”按钮后，输入相应的文件名“11-1立面图”，计算机在经过运算后会自动产生立面图，并且会打开，如图13-2所示。图13-1图13-2提示：立面的消隐计算是由天正编制的算法进行的，在楼梯栏杆采用复杂的造型栏杆时，由于这样的栏杆实体面数极多，如果也参加消隐计算，可能会使消隐计算的时间大大增长，在这种情况下可选择“忽略栏杆以提高速度”，也就是说：“忽略栏杆”只对造型栏杆对象有影响。13.3修改深化立面图用上述方法生成的立面图有时会存在一些问题，不能完全准确反映建筑外观，而且用户在绘制平面图形时考虑不周，也会导致立面出现局部错误。此时可用AutoCAD的命令修改在生成过程中多余或遗漏的图线。生成的立面图中主要构件是门窗、阳台和柱子等，也需要进行美化。13.3.1总体修改仔细观察生成的立面图，会发现室内外高差处的台阶、散水等位置不对。坡屋顶檐口处的位置不对，交接不清楚。利用AutoCAD的基本命令完成这些修改。1.修改散水和台阶将散水、台阶选中后向下移动450。注意，由于自动生成的散水和坡道投影线多，选择的时候需要耐心和仔细，避免漏选。2.修改屋顶将屋顶向上移动500，然后执行拉伸命令，将标高17.400位置的屋顶线向下拉伸120，将其檐口上部的屋顶线向上拉伸100，并复制一条线距离120，参照如图13-3所示尺寸。然后将屋面线调整到图示位置，将屋脊线拉伸回20.300高度。结果如图13-4所示。3.修改顶层窗户将顶层的窗户修改，由于在自动生成时窗户的线被屋顶遮挡而消隐了，所以需要进行修改，删除顶层窗户，复制五层窗户即可。同时修改其他不合适的地方，完成后的结果如图13-5所示。图13-4图13-313.3.2修改入口入口门上端需要增加雨棚，入口处的门图例需要修改。入口上部的雨棚，可以根据投影关系，利用AutoCAD的基本命令绘制得到，完成后的大门入口如图13-6所示。执行【立面→立面门窗】或者【LMMC】命令，打开“天正图库管理系统”对话框，如图13-4所示，在图库中选择需要的门图块，然后单击门窗替换图标，返回绘图区选择入口大门，则大门立面替换成功。如图13-7所示。图13-5图13-6图13-713.3.3修改立面门窗1.门窗替换执行【LMMC】命令，将起居室和厨房的窗户替换成如图13-8所示的结果。2.楼梯间窗户修改执行移动命令，将楼梯间处的窗户向下移动1500，然后将雨棚上面的第一个窗户分解开，再执行修剪命令，修剪与...
