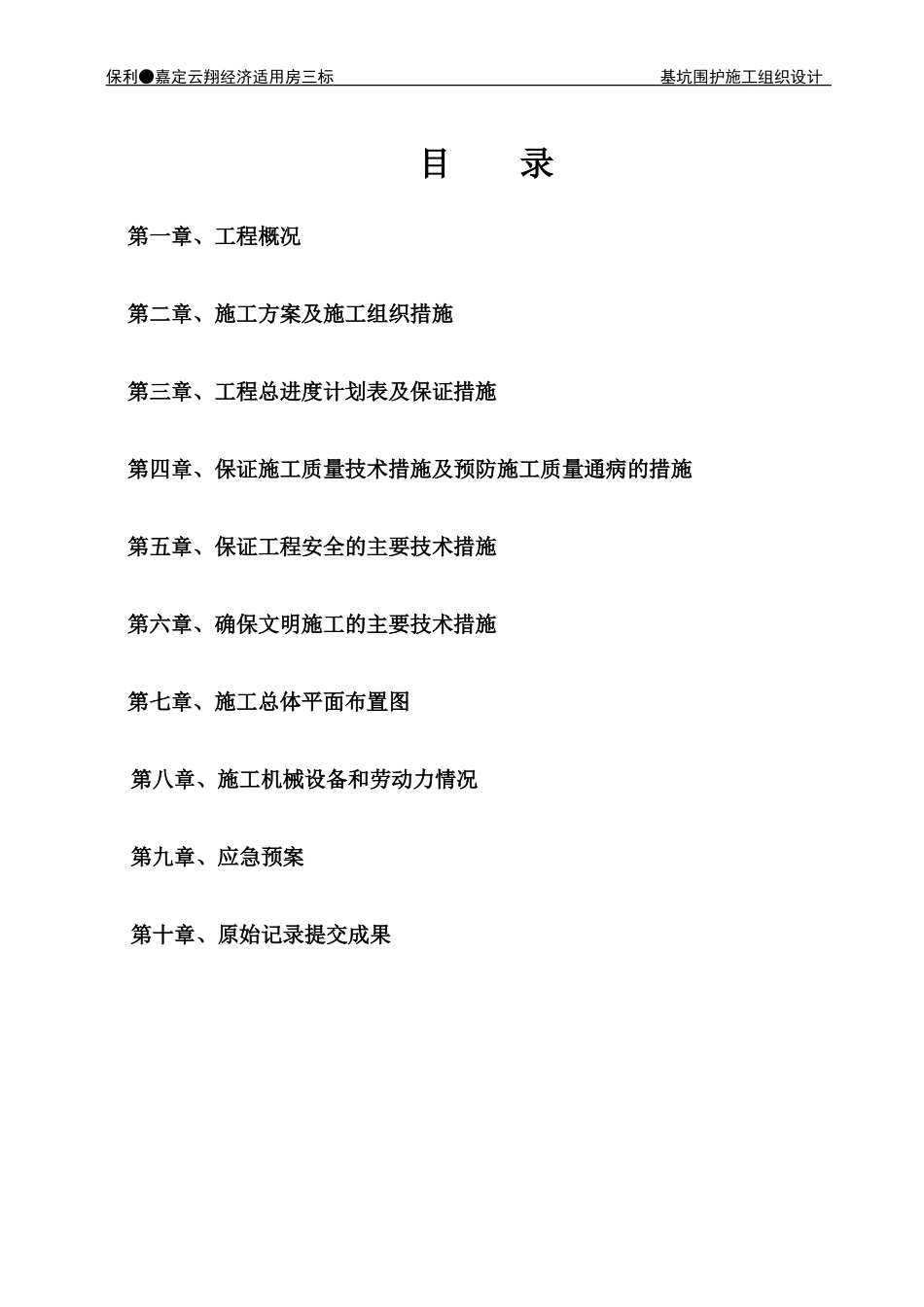

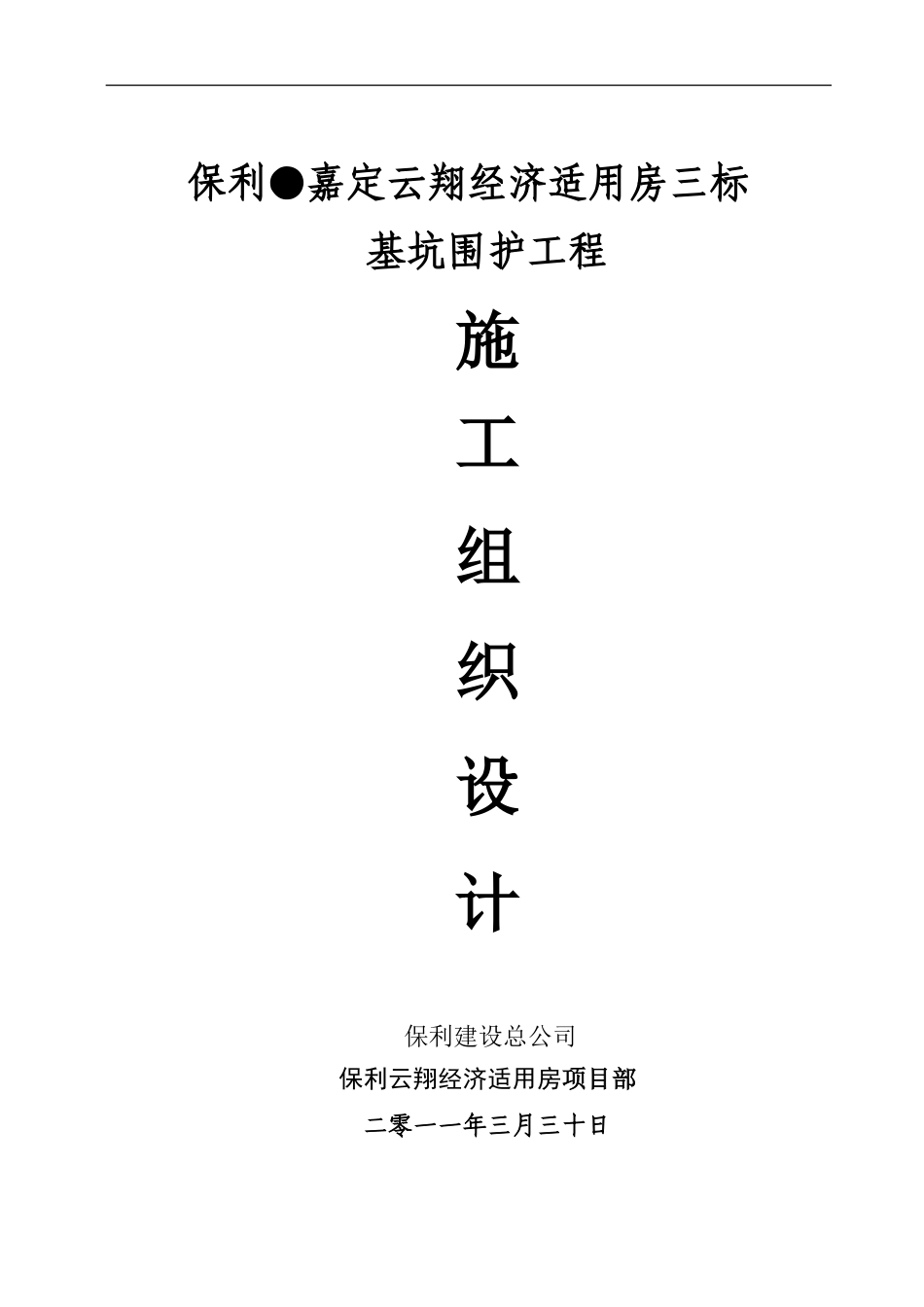

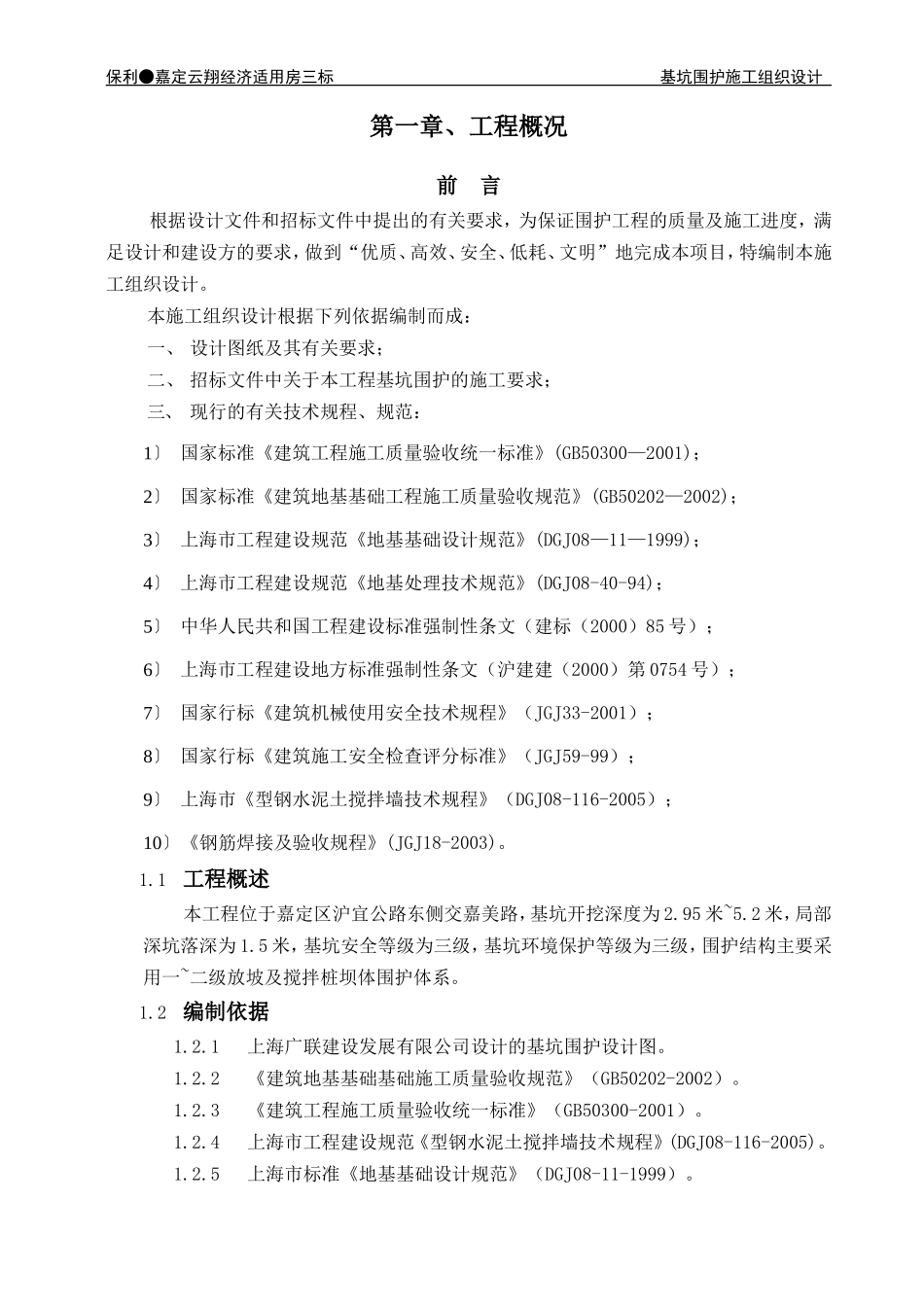

保利●嘉定云翔经济适用房三标基坑围护工程施工组织设计保利建设总公司保利云翔经济适用房项目部二零一一年三月三十日保利●嘉定云翔经济适用房三标基坑围护施工组织设计目录第一章、工程概况第二章、施工方案及施工组织措施第三章、工程总进度计划表及保证措施第四章、保证施工质量技术措施及预防施工质量通病的措施第五章、保证工程安全的主要技术措施第六章、确保文明施工的主要技术措施第七章、施工总体平面布置图第八章、施工机械设备和劳动力情况第九章、应急预案第十章、原始记录提交成果保利●嘉定云翔经济适用房三标基坑围护施工组织设计第一章、工程概况前言根据设计文件和招标文件中提出的有关要求，为保证围护工程的质量及施工进度，满足设计和建设方的要求，做到“优质、高效、安全、低耗、文明”地完成本项目，特编制本施工组织设计。本施工组织设计根据下列依据编制而成：一、设计图纸及其有关要求；二、招标文件中关于本工程基坑围护的施工要求；三、现行的有关技术规程、规范：1〕国家标准《建筑工程施工质量验收统一标准》(GB50300—2001)；2〕国家标准《建筑地基基础工程施工质量验收规范》(GB50202—2002)；3〕上海市工程建设规范《地基基础设计规范》(DGJ08—11—1999)；4〕上海市工程建设规范《地基处理技术规范》(DGJ08-40-94)；5〕中华人民共和国工程建设标准强制性条文（建标（2000）85号）；6〕上海市工程建设地方标准强制性条文（沪建建（2000）第0754号）；7〕国家行标《建筑机械使用安全技术规程》（JGJ33-2001）；8〕国家行标《建筑施工安全检查评分标准》（JGJ59-99）；9〕上海市《型钢水泥土搅拌墙技术规程》（DGJ08-116-2005）；10〕《钢筋焊接及验收规程》(JGJ18-2003)。1.1工程概述本工程位于嘉定区沪宜公路东侧交嘉美路，基坑开挖深度为2.95米~5.2米，局部深坑落深为1.5米，基坑安全等级为三级，基坑环境保护等级为三级，围护结构主要采用一~二级放坡及搅拌桩坝体围护体系。1.2编制依据1.2.1上海广联建设发展有限公司设计的基坑围护设计图。1.2.2《建筑地基基础基础施工质量验收规范》（GB50202-2002）。1.2.3《建筑工程施工质量验收统一标准》（GB50300-2001）。1.2.4上海市工程建设规范《型钢水泥土搅拌墙技术规程》(DGJ08-116-2005)。1.2.5上海市标准《地基基础设计规范》（DGJ08-11-1999）。保利●嘉定云翔经济适用房三标基坑围护施工组织设计1.2.6上海市标准《基坑工程设计规范》（DGJ08-61-97）。1.2.7国家和上海市有关安全和文明施工的规定和要求。1.3工程地质情况土层序号土层名称层厚（m）重度(KN/m3)固快峰值C(Kpa)ф(°)①填土1.018.0020.0②粘土2.018.22016.0③淤泥质粉质粘土2.017.21317.5③夹砂质粉土1.018.8331.5③淤泥质粉质粘土2.017.21317.5④淤泥质粘土10.016.61411.5⑤粉质粘土5.017.71618.01.4围护结构设计方案本围护工程工程共包括22#楼~33＃楼、地下车库。施工顺序上，根据总体的进度安排，先将号楼施工到±0.000后，再施工比较深的车库，在施工较深基坑时，必须确保已出±0.000的号楼安全稳定，在深浅基坑交汇处要求围护工作比较可靠，这样的先浅后深的施工顺序给围护工程带来了很大的困难，对围护工程施工的质量要求也比较高。第二章、施工方案及施工组织措施一、深层搅拌桩1.施工方案1.1测量放点1.1.1施工场地的基轴线、水准点均须会同总包、监理等共同引进，并经复核，方可使用；1.1.2用经纬仪、座标法进行围护墙体区域边线及桩位的测定；1.1.3对于标定的基准点及桩位要做好明显的标志和编号，并做好保护工作；1.1.4做好测量放线记录,以便复核。1.2桩机就位1.2.1由班长统一指挥,桩机就位、移动前，看清上、下、左、右各方情况，发现有阻及时排除，移动结束后检查定位情况，并及时纠正；1.2.2采用水平尺校正基座并保持基座水平，保证桩机做到“平稳、周正”；保利●嘉定云翔经济适用房三标基坑围护施工组织设计1.2.3动力头、搅拌头、桩位三点中心位于同一垂直线上；1.2.4桩位定位偏差不大于50mm，桩身垂直度偏差＜1/150桩长。1.3预搅下沉1.3.1严格控制下沉速度，密切观察动力头电机工作负荷，其电流指数不大于70A，...
