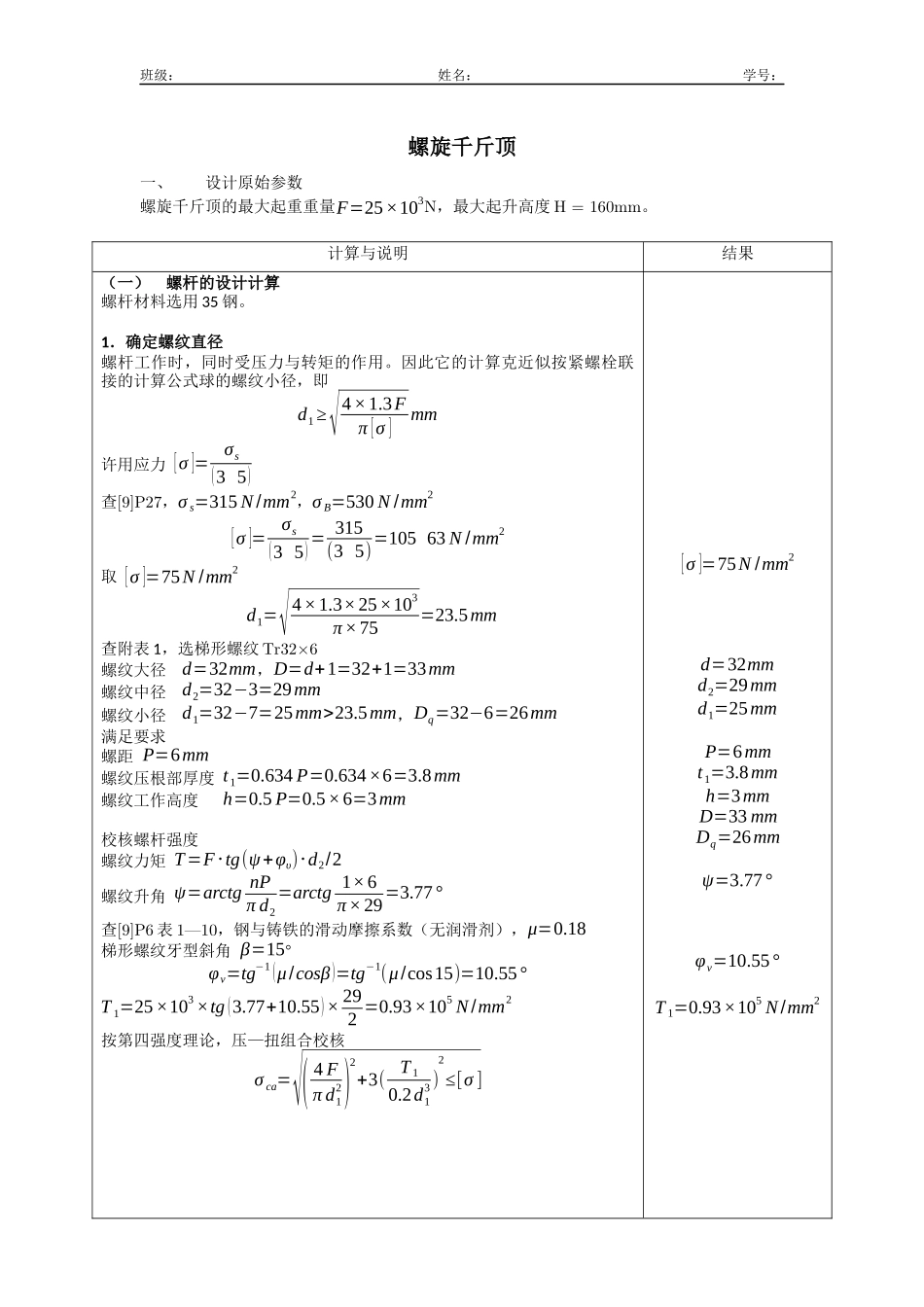

班级：姓名：学号：螺旋千斤顶一、设计原始参数螺旋千斤顶的最大起重重量F=25×103N，最大起升高度H=160mm。计算与说明结果（一）螺杆的设计计算螺杆材料选用35钢。1．确定螺纹直径螺杆工作时，同时受压力与转矩的作用。因此它的计算克近似按紧螺栓联接的计算公式球的螺纹小径，即d1≥√4×1.3Fπ[σ]mm许用应力[σ]=σs(35)查[9]P27，σs=315N/mm2，σB=530N/mm2[σ]=σs(35)=315(35)=10563N/mm2取[σ]=75N/mm2d1=√4×1.3×25×103π×75=23.5mm查附表1，选梯形螺纹Tr32×6螺纹大径d=32mm，D=d+1=32+1=33mm螺纹中径d2=32−3=29mm螺纹小径d1=32−7=25mm>23.5mm，Dq=32−6=26mm满足要求螺距P=6mm螺纹压根部厚度t1=0.634P=0.634×6=3.8mm螺纹工作高度h=0.5P=0.5×6=3mm校核螺杆强度螺纹力矩T=F⋅tg(ψ+φυ)⋅d2/2螺纹升角ψ=arctgnPπd2=arctg1×6π×29=3.77°查[9]P6表1—10，钢与铸铁的滑动摩擦系数（无润滑剂），μ=0.18梯形螺纹牙型斜角β=15°φν=tg−1(μ/cosβ)=tg−1(μ/cos15)=10.55°T1=25×103×tg(3.77+10.55)×292=0.93×105N/mm2按第四强度理论，压—扭组合校核σca=√(4Fπd12)2+3(T10.2d13)2≤[σ][σ]=75N/mm2d=32mmd2=29mmd1=25mmP=6mmt1=3.8mmh=3mmD=33mmDq=26mmψ=3.77°φν=10.55°T1=0.93×105N/mm2班级：姓名：学号：二、设计计算书班级：姓名：学号：计算与说明结果班级：姓名：学号：σca=√(4×25×103π×252)2+3×（0.93×1050.2×253）2=72.5N/mm2<[σ]满足要求螺杆受力图2．自锁性验算自锁条件ψ<φυ其中ψ=3.77°，φυ=10.55°故ψ<φυ，可用，且ψ＜4°4°30'，保证自锁。3．螺杆结构螺杆上端直径D2=(1.71.9)d=(1.71.9)×32=54.460.8mm取D2=58mm手柄孔径dk≈dp+(0.51)式中dp=22mmdp的计算见“手柄设计计算”部分则dk=22+(0.51)=22.523mm取dk=23mmd'=(0.60.7)d=(0.60.7)×32=19.222.4mm取d'=20mmσca=72.5N/mm2σca<[σ]满足压扭强度要求D2=58mmdk=23mmd'=20mm班级：姓名：学号：
