碱性氧化还原电位水理化性能及其应用VIP免费

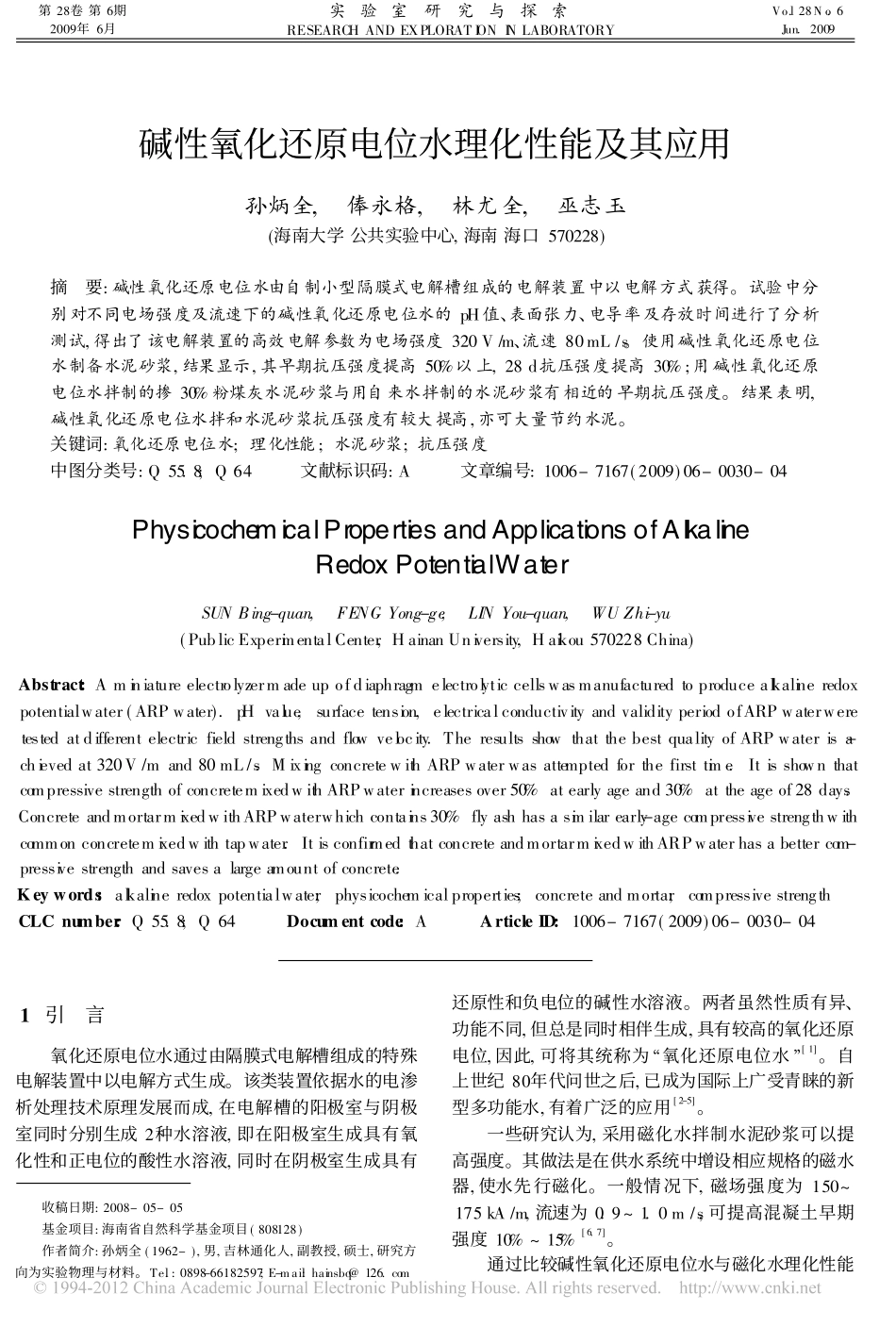

第28卷第6期2009年6月实验室研究与探索RESEARCHANDEXPLORATIONINLABORATORYVo.l28No.6Jun.2009碱性氧化还原电位水理化性能及其应用孙炳全,俸永格,林尤全,巫志玉(海南大学公共实验中心,海南海口570228)摘要:碱性氧化还原电位水由自制小型隔膜式电解槽组成的电解装置中以电解方式获得。试验中分别对不同电场强度及流速下的碱性氧化还原电位水的pH值、表面张力、电导率及存放时间进行了分析测试,得出了该电解装置的高效电解参数为电场强度320V/m、流速80mL/s。使用碱性氧化还原电位水制备水泥砂浆,结果显示,其早期抗压强度提高50%以上,28d抗压强度提高30%;用碱性氧化还原电位水拌制的掺30%粉煤灰水泥砂浆与用自来水拌制的水泥砂浆有相近的早期抗压强度。结果表明,碱性氧化还原电位水拌和水泥砂浆抗压强度有较大提高,亦可大量节约水泥。关键词:氧化还原电位水;理化性能;水泥砂浆;抗压强度中图分类号:Q55.8;Q64文献标识码:A文章编号:1006-7167(2009)06-0030-04PhysicochemicalPropertiesandApplicationsofAlkalineRedoxPotentialWaterSUNBing-quan,FENGYong-ge,LINYou-quan,WUZhi-yu(PublicExperimentalCenter,HainanUniversity,Haikou570228China)Abstract:Aminiatureelectrolyzermadeupofdiaphragmelectrolyticcellswasmanufacturedtoproducealkalineredoxpotentialwater(ARPwater).pHvalue,surfacetension,electricalconductivityandvalidityperiodofARPwaterweretestedatdifferentelectricfieldstrengthsandflowvelocity.TheresultsshowthatthebestqualityofARPwaterisa-chievedat320V/mand80mL/s.MixingconcretewithARPwaterwasattemptedforthefirsttime.ItisshownthatcompressivestrengthofconcretemixedwithARPwaterincreasesover50%atearlyageand30%attheageof28days.ConcreteandmortarmixedwithARPwaterwhichcontains30%flyashhasasimilarearly-agecompressivestrengthwithcommonconcretemixedwithtapwater.ItisconfirmedthatconcreteandmortarmixedwithARPwaterhasabettercom-pressivestrengthandsavesalargeamountofconcrete.Keywords:alkalineredoxpotentialwater;physicochemicalproperties;concreteandmortar;compressivestrengthCLCnumber:Q55.8;Q64Documentcode:AArticleID:1006-7167(2009)06-0030-04收稿日期:2008-05-05基金项目:海南省自然科学基金项目(808128)作者简介:孙炳全(1962-),男,吉林通化人,副教授,硕士,研究方向为实验物理与材料。Te.l:0898-66182597;E-mai:lhainsbq@126.com1引言氧化还原电位水通过由隔膜式电解槽组成的特殊电解装置中以电解方式生成。该类装置依据水的电渗析处理技术原理发展而成,在电解槽的阳极室与阴极室同时分别生成2种水溶液,即在阳极室生成具有氧化性和正电位的酸性水溶液,同时在阴极室生成具有还原性和负电位的碱性水溶液。两者虽然性质有异、功能不同,但总是同时相伴生成,具有较高的氧化还原电位,因此,可将其统称为/氧化还原电位水0[1]。自上世纪80年代问世之后,已成为国际上广受青睐的新型多功能水,有着广泛的应用[2-5]。一些研究认为,采用磁化水拌制水泥砂浆可以提高强度。其做法是在供水系统中增设相应规格的磁水器,使水先行磁化。一般情况下,磁场强度为150~175kA/m,流速为0.9~1.0m/s,可提高混凝土早期强度10%~15%[6,7]。通过比较碱性氧化还原电位水与磁化水理化性能知,碱性氧化还原电位水性能优于磁化水。因此,本文在分析测试其理化性能的基础上,研究碱性氧化还原电位水对水泥砂浆抗压强度的影响,以期将其应用扩展到建筑材料制备中。为叙述简便,后文将碱性氧化还原电位水简称电位水。2电位水的制备及相关理化性质2.1氧化还原电位水的生成装置氧化还原电位水的生成装置由整流电源、正负极切换开关、隔膜式电解槽组成。董铁有等的研究表明[8],极板间电场强度为320V/m时,产生pH=9.0~9.5的弱碱性水,其电解效应为最佳。因此,本装置电解槽由6组组成(见图1)。每组两极板间距6mm,总电解电压为12V。正负电极板是氧化还原电位水生成装置的重要组成,是传导电子、生成氧化还原电位水的关键部位,它必须满足导电良好和惰性不参加化学反应。...
